Бұл мақалада ГАЗель Next көлігінің кабина есігін қалай бөлшектеп, алып тастау керектігін қарастырамыз.

Қажетті құралдар мен материалдар

Жұмысты орындау үшін қажет: TORX T25, 10 және 8 мм кілттері, жазық және айқас бұрауыштар, пластикалық монтаждау қалақшасы, малярлық скотч, бұранда фиксаторы, Литол-24 майы, бекіткіштерге арналған ыдыс.

Қауіпсіздік шаралары: Жұмысты бастамас бұрын аккумулятордың минус клеммасын ажыратыңыз. Кесіп алмау үшін қолғап киіңіз.

Көлікті тапсырманы орындауға дайындаймыз.

Аккумулятордың минус клеммасын ажыратамыз.

Есік обшивкасын алу

ГАЗель Next кабина есігін бөлшектеу

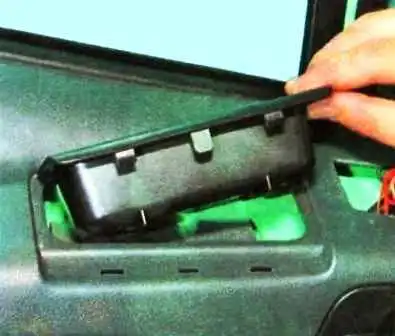

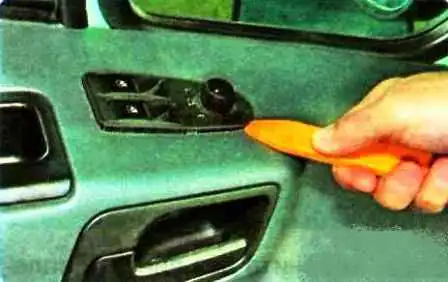

Орталық басқару блогы корпусының алдыңғы жиегін ақырын көтеріп, оны есік обшивкасынан ажыратамыз.
Сымдар блогын ажырату

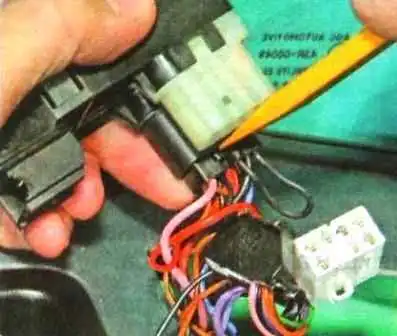

Сымдар блогының фиксаторларын басып, оларды блок разъемінен ажыратамыз.
Орталық блокты алу
Блокты аламыз.
Басқару түймесін алу

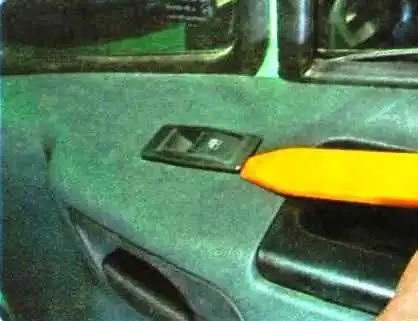

Оң жақ есікте терезе көтергішті басқару түймесін ақырын көтеріп, аламыз.

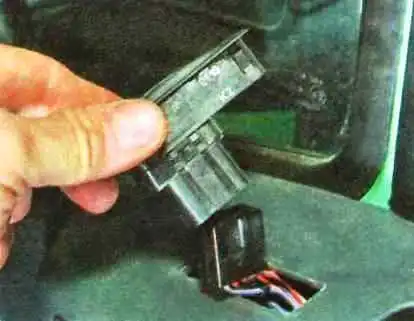

Түйме колодкасын ажырату
Сымдар колодкасының фиксаторын басып, колодканы разъемнен ажыратамыз.
Қаптама бұрандаларын бұрап шығару
Тіреуіштің декоративті қаптамасын бекітетін екі бұранданы бұрап шығарамыз.
Декоративті қаптаманы алу
Жиегін ақырын көтеріп, қаптаманы аламыз.

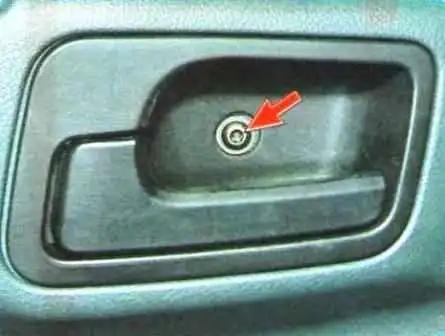

Тұтқа бұрандасын бұрап шығару
Ішкі тұтқаны бекітетін бұранданы бұрап шығарамыз.

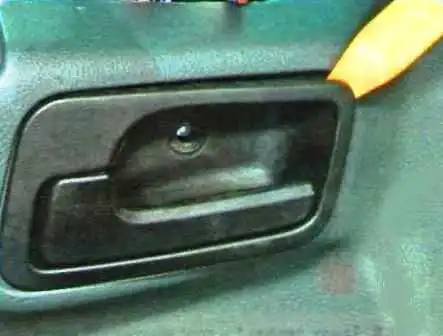

Ішкі тұтқаны ажырату
Тұтқа корпусының жиегін ақырын көтеріп, оны обшивкадан ажыратамыз.

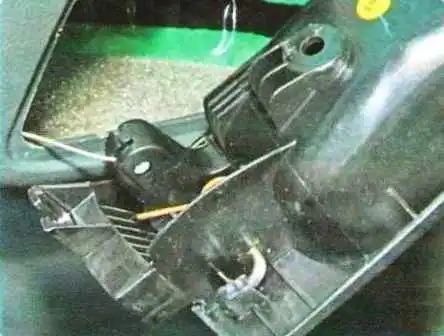

Трос ұшын ажырату

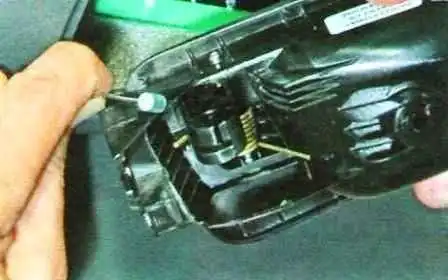

Саңылау арқылы тұтқа корпусындағы трымалдан сары түсті трос қабығының ұшын ажыратып, тұтқа корпусын ішкі жағымен жоғары қарай бұрамыз.
Ішкі тұтқаны алу
Тұтқа рычагынан құлып жетегі тросының ұшын ажыратып, тұтқаны аламыз.

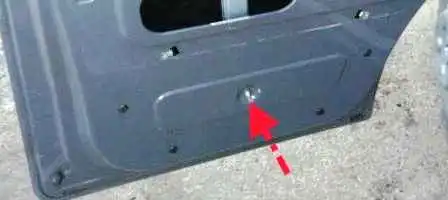

Төменгі бұрандаларды бұрап шығару

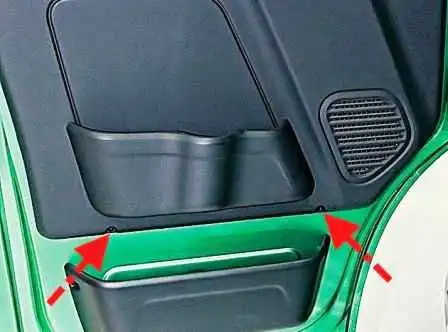

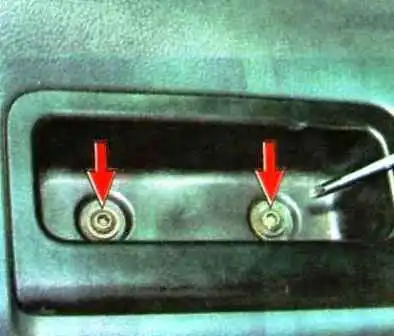

Обшивканы есіктің ішкі панеліне бекітетін төменгі екі бұранданы бұрап шығарамыз.
Обшивканы жоғары көтеру

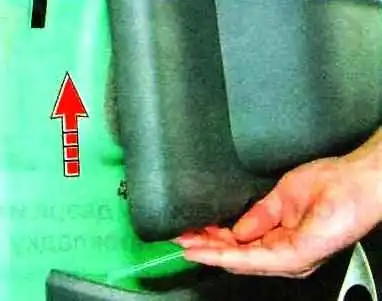

Обшивканы жоғары қарай ақырын көтереміз.
Тіреуіштерден жиекті шығару

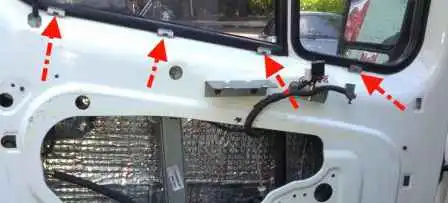

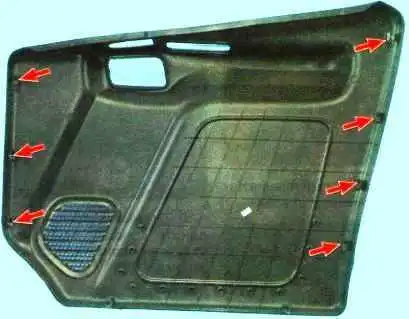

Обшивканың жоғарғы бүгілген жиегін терезе жақтауындағы төрт серіппелі тіреуіштен шығарамыз.

Алдыңғы есік обшивкасын кері ретпен орнатамыз.

Обшивканың жоғарғы бүгілген жиегі терезе жақтауындағы серіппелі тіреуіштерге дұрыс ілініскеніне көз жеткізіңіз.

Терезе көтергішті алу және орнату

Қажетті құралдар: TORX T25 және 10 мм кілттері, арнайы пластикалық монтаждау қалақшасы немесе жазық бұрауыш.

Терезені жүрісінің шамамен жартысына дейін түсіреміз.

Терезені түсіру
Терезені жүрісінің шамамен жартысына дейін түсіреміз.
Обшивка мен тығыздағышты алу

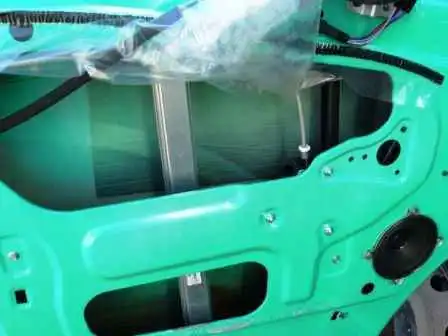

Есік обшивкасы мен шуыл оқшаулағыш төсемесін аламыз.

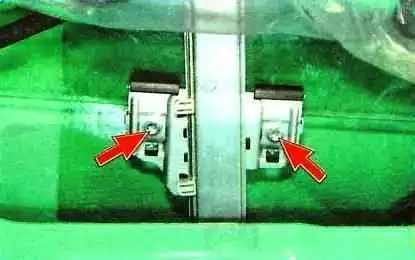

Терезені сырғымалыдан ажырату
Екі бекіткіш болттың тартылуын әлсіретіп, терезені сырғымалыдан ажыратамыз.
Терезені скотчпен бекіту

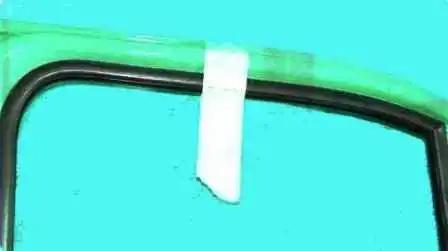

Терезені жоғары көтеріп, жоғарғы позицияда скотчпен бекітеміз.

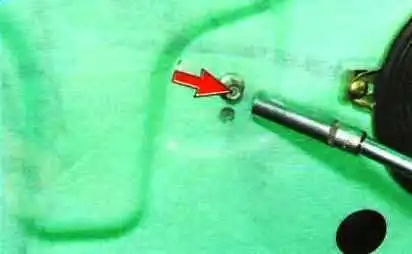

Бағыттауыш болтын бұрап шығару

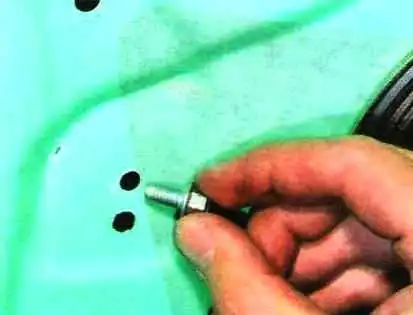

Терезенің алдыңғы бағыттауышын бекітетін болтты бұрап шығарамыз.

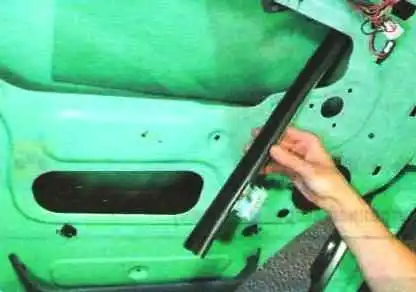

Терезе бағыттауышын шығару
Бағыттауышты есіктегі монтаждау тесігі арқылы шығаруға болатындай етіп бұрып, есіктен шығарамыз.
Төменгі гайканы бұрап шығару
Терезе көтергіш бағыттауышының төменгі гайкасын бұрап шығарамыз.
Жоғарғы гайканы бұрап шығару
Терезе көтергіш бағыттауышын бекітетін жоғарғы гайканы бұрап шығарамыз.

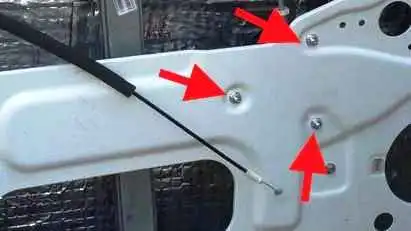

Механизм гайкаларын бұрап шығару
Терезе көтергіш механизмін бекітетін үш гайканы бұрап шығарамыз.

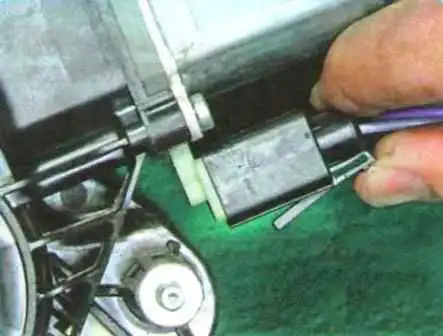

Электрқозғалтқыш колодкасын ажырату

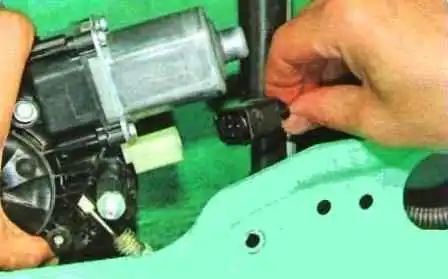

Фиксаторды басып, сымдар колодкасын терезе көтергіштің электрқозғалтқышынан ажыратамыз.

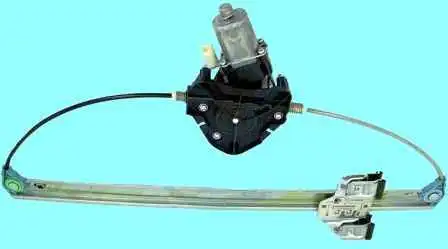

Терезе көтергішті есіктің ішкі панеліндегі монтаждау тесігі арқылы шығарамыз.

Терезе көтергішті кері ретпен орнатамыз.

Есікті жинау
Есікті кері ретпен жинаймыз.

Есік түсірілетін терезесін ауыстыру

Қажетті құралдар: TORX T25, 10 және 8 мм кілттері, арнайы пластикалық монтаждау қалақшасы немесе жазық жүзді бұрауыш.

Терезені түсіру
Терезені жүрісінің шамамен жартысына дейін түсіреміз.

Есік обшивкасын аламыз.

Терезені ажырату
Екі бекіткіш болттың тартылуын әлсіретіп, терезені сырғымалыдан ажыратамыз.
Терезені скотчпен бекіту
Терезені жоғары көтеріп, малярлық скотчпен бекітеміз.

Терезе көтергішті аламыз.

Бағыттауыш болтын бұрап шығару
Терезенің алдыңғы бағыттауышын бекітетін болтты бұрап шығарамыз.
Бағыттауышты шығару
Бағыттауышты бұрып, монтаждау тесігі арқылы шығарамыз.

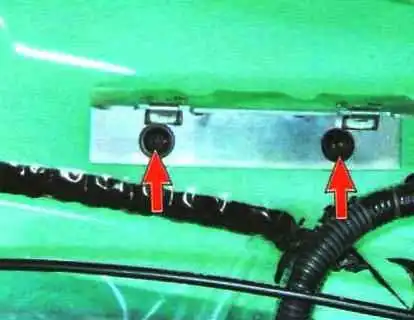

Кронштейн бұрандаларын бұрап шығару
Тіреуіштің декоративті қаптама кронштейнін бекітетін екі бұранданы бұрап шығарамыз.

Терезені абайлап төмен түсіреміз.

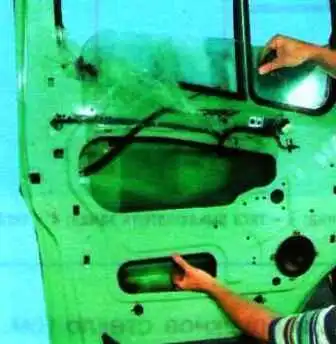

Терезені технологиялық тесік арқылы шығарамыз.

Терезені кері ретпен орнатамыз.

Есік тұтқалары мен құлпын алу

Терезені ауыстыруға қажетті құралдардың өзі қажет.

Ішкі тұтқаны алу

Тіреуіш қаптамасын алу
Жиегін ақырын көтеріп, тіреуіштің декоративті қаптамасын аламыз.
Тұтқа бұрандасын бұрап шығару
Ішкі тұтқаны бекітетін бұранданы бұрап шығарамыз.
Ішкі тұтқаны ажырату
Тұтқа корпусының жиегін ақырын көтеріп, оны обшивкадан ажыратамыз.
Трос ұшын ажырату
Саңылау арқылы тұтқа корпусындағы трымалдан сары түсті трос қабығының ұшын ажыратып, тұтқа корпусын ішкі жағымен жоғары қарай бұрамыз.
Ішкі тұтқаны алу
Тұтқа рычагынан құлып жетегі тросының ұшын ажыратып, тұтқаны аламыз.

Тұтқаны кері ретпен орнатамыз.

Есік құлпының ажыратқышын ауыстыру

Алдыңғы есік обшивкасы мен шуыл оқшаулағыш төсемесін аламыз.

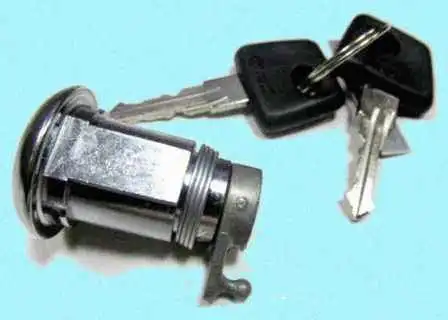

Есік құлпының ажыратқышы

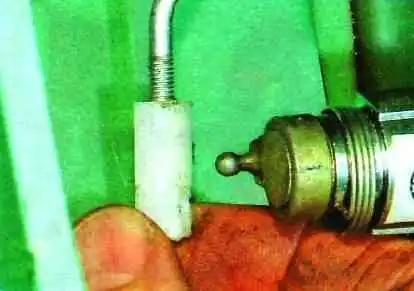

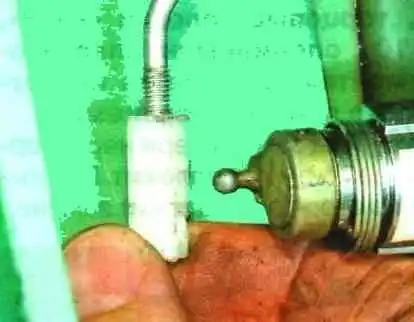

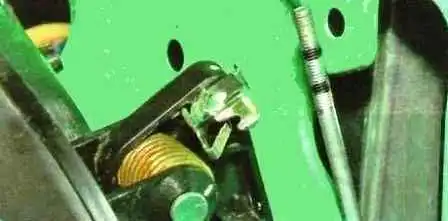

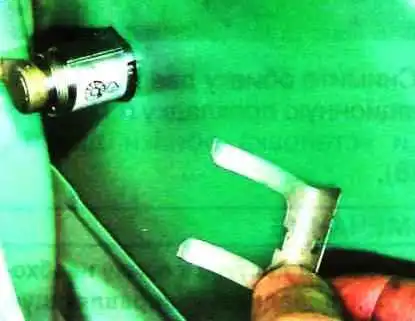

Құлып ажыратқышы рычагының шарикті саусағынан тартқыш ұшын ажыратамыз.

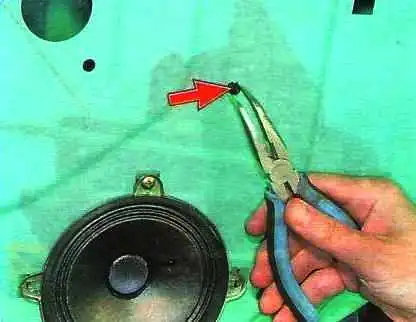

Серіппелі тоқтатқышты алу
Серіппелі тоқтатқышты аламыз.

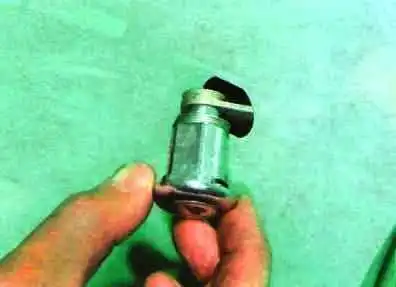

Құлып ажыратқышын шығару
Құлып ажыратқышын есік панеліндегі тесіктен шығарамыз.
Құлып ажыратқышын орнату
Ажыратқышты кері ретпен орнатамыз.

Есік құлпын алу және орнату

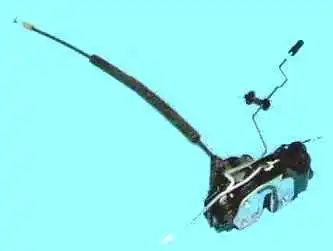

Жиналған есік құлпы

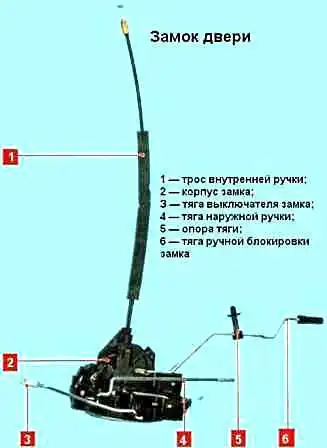

Есік құлпы: 1 - ішкі тұтқа тросы, 2 - құлып корпусы, 3 - құлып ажыратқышының тартқышы, 4 - сыртқы тұтқа тартқышы, 5 - тартқыш тіреуіші, 6 - құлыпты қолмен блоктау тартқышы.

Құлып механизмі жөнделмейді, істен шыққан жағдайда толығымен ауыстырылады.

Жоғарыда сипатталғандай, есік обшивкасын, терезе көтергішті, түсірілетін терезені аламыз.

Сыртқы есік тұтқасын алу
Сыртқы тұтқаны аламыз.
Ажыратқыш тартқышын ажырату

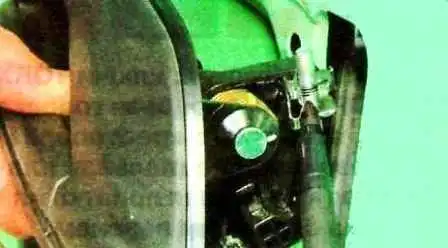

Бұрауыштың көмегімен құлып ажыратқышы рычагының шарикті саусағынан тартқыш ұшын ажыратамыз.

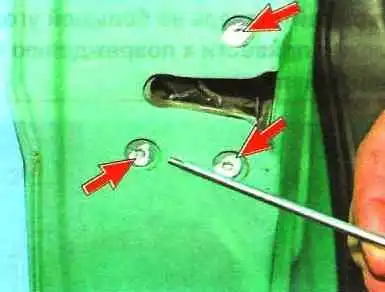

Құлып бұрандаларын бұрап шығару

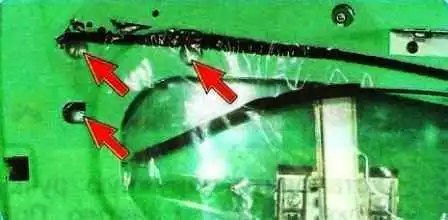

Құлыпты есік панеліне бекітетін үш бұранданы бұрап шығарамыз.
Есіктен құлыпты шығару
Құлыпты есік жазықтығынан шығарамыз.

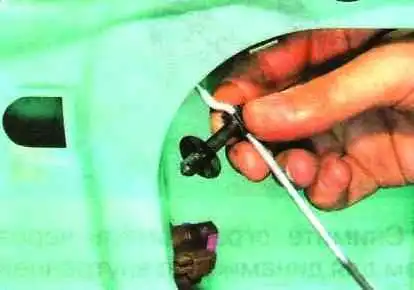

Тартқыш тіреуішін ажырату
Тартқыш тіреуішін есік панелінен ажыратамыз.

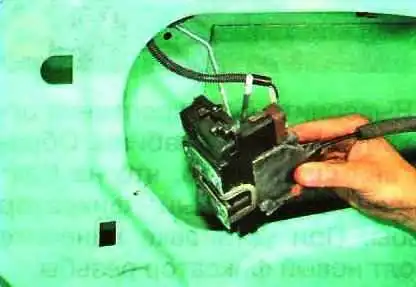

Сымдар колодкасын ажырату
Сымдар колодкасының фиксаторын басып, колодканы ажыратып, құлыпты аламыз.
Тұтқа тартқыштарын ажырату

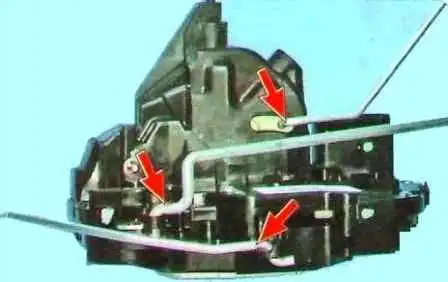

Тартқыштарды сыртқы және ішкі тұтқадан, сондай-ақ құлыпты блоктау түймесінен ажыратамыз.
Есік құлпын орнату
Құлыпты кері ретпен орнатамыз.

Орнату кезінде бұрандалардың бұрандалы бөлігіне бұранда фиксаторын жағамыз.

Орнатқаннан кейін құлыптың жұмысын тексереміз, қажет болған жағдайда пластикалық ұштардың көмегімен тартқыштардың ұзындығын реттейміз.

Сыртқы есік тұтқасын ауыстыру

Жоғарыда сипатталғандай, есік обшивкасын аламыз.

Терезені жоғары көтереміз.

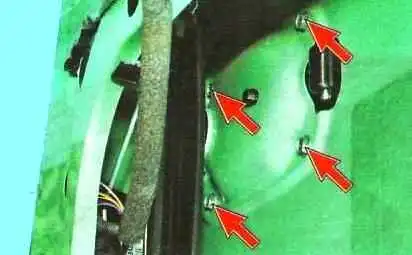

Сыртқы тұтқа бұрандаларын бұрап шығару
Тұтқаны бекітетін төрт бұранданы бұрап шығарамыз.
Тесіктер арқылы бұрандаларға қол жеткізу
Тұтқаны бекітетін екі артқы және алдыңғы жоғарғы бұрандаға қол жеткізу үшін арнайы технологиялық тесіктер қарастырылған.
Сыртқы тұтқаны ығыстыру
Тұтқаны ығыстырып, құлып жетегі тартқышының ұшының тұтқаның серіппелі тіреуішіндегі орнын белгілейміз.
Тіреуіштен тартқышты ажырату
Тартқыш ұшын сыртқы тұтқаның серіппелі тіреуішінен ажыратамыз.

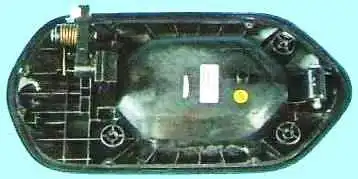

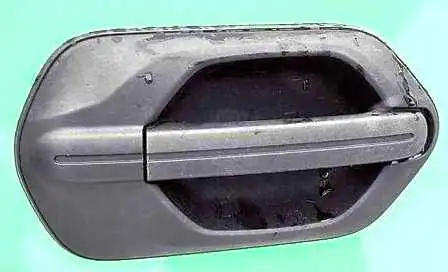

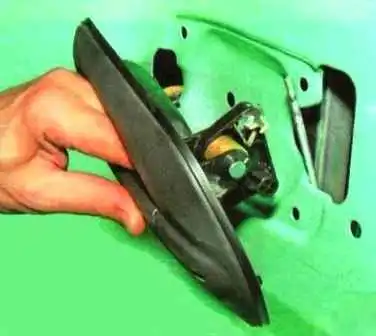

Сыртқы тұтқаны алу
Тұтқаны аламыз.

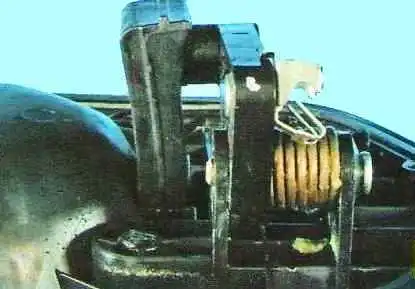

Тұтқа серіппесін майлау
Орнатпас бұрын тұтқа серіппесін Литол-24 майымен майлаймыз.

Тұтқаны кері ретпен орнатамыз.

Тартқыш ұшын орнату
Тартқыш ұшын алдын ала жасалған белгі бойынша орнатамыз.

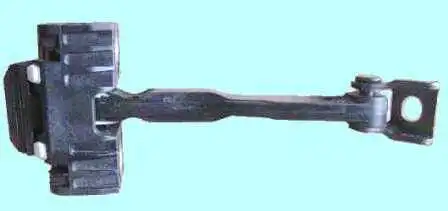

Есік шектеуішін ауыстыру

Шектеуіш есікті екі ашық күйде нақты бекітіп, есіктің жабылуына кедергі келтірмеуі тиіс.

Қозғалмалы бөлшектердің сықырлауына, сынығына және люфтісіне жол берілмейді.

Ақаулы шектеуішті ауыстырамыз.

Жоғарыда сипатталғандай, есік обшивкасын аламыз.

Динамик колодкасын ажырату

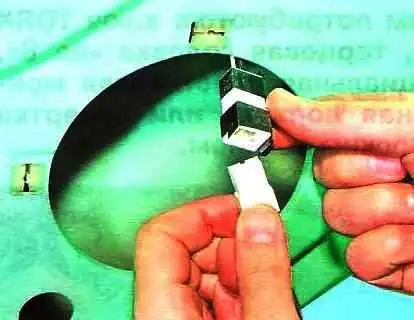

Тіреуішті қысып, динамик сымдар шоғырының колодкасын есік панелінен ажыратамыз.
Динамик бұрандаларын бұрап шығару

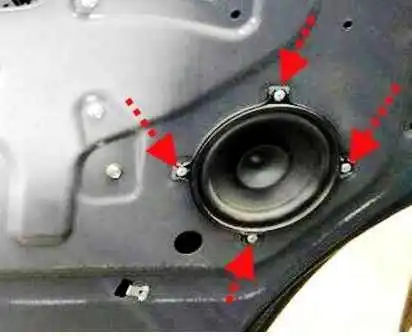

Динамикті бекітетін төрт бұранданы бұрап шығарамыз.
Динамикті жанына ығыстыру
Динамикті сымдардың ұзындығына қарай жанына ығыстырамыз.

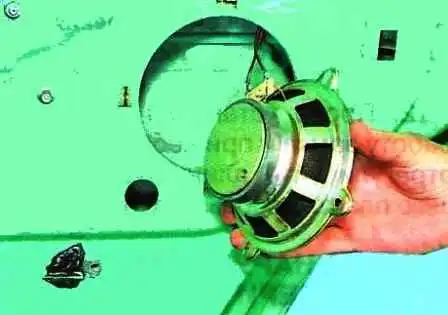

Динамикті алу
Динамик сымдарының колодкасын ажыратып, динамикті аламыз.

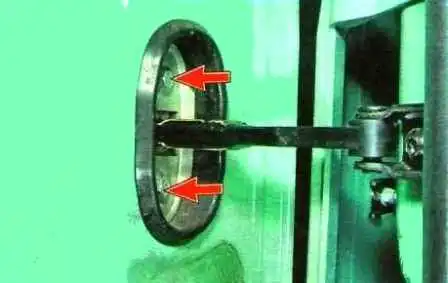

Шектеуіш болттарын бұрап шығару
Шектеуішті панельге бекітетін екі болтты бұрап шығарамыз.

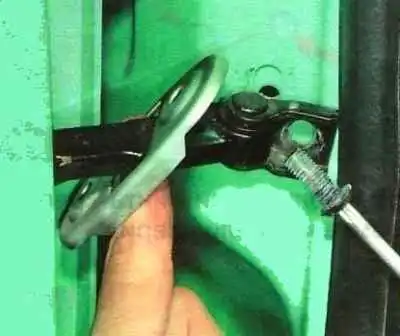

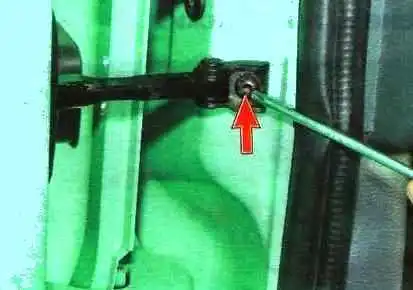

Тірекке болтты бұрап шығару
Шектеуішті тірекке бекітетін болтты бұрап шығарамыз.

Шектеуішті ажыратқаннан кейін есікті үлкен бұрышқа ашпаңыз, есіктің сыртқы панелін зақымдауыңыз мүмкін.

Есік шектеуішін шығару

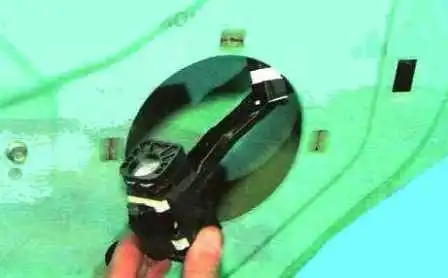

Шектеуішті динамикке арналған тесік арқылы шығарамыз.
Шектеуішті орнату
Шектеуішті кері ретпен орнатамыз.

Есікті алу және орнату

Алдыңғы қанатты аламыз (мақала – Алдыңғы қанатты алу және орнату).

Айна бұрандасы қақпағын алу

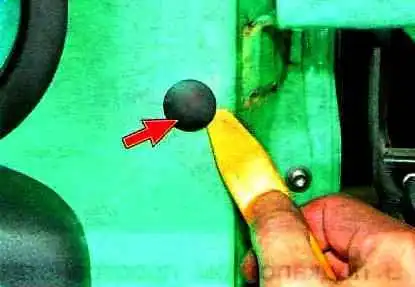

Артқы көрініс айнасын бекітетін бұранданың қақпағын ақырын көтеріп, аламыз.
Айна бұрандаларын бұрап шығару
Айнаны бекітетін үш бұранданы бұрап шығарамыз.
Айнаны ажырату және алу
Айнаны есіктен алыстатып, фиксаторды қысып, сымдар колодкасын ажыратып, айнаны аламыз.
Сымдар шоғыры разъемдерін ажырату

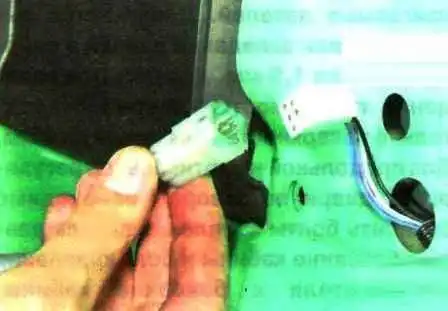

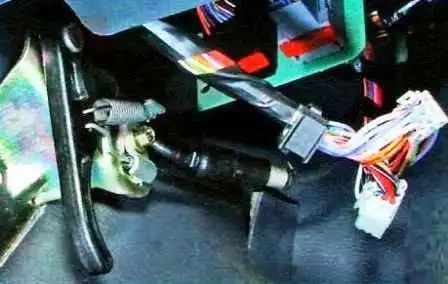

Аспаптар панелінің сол жағында орналасқан сымдар шоғырының разъемдерін ажыратамыз.

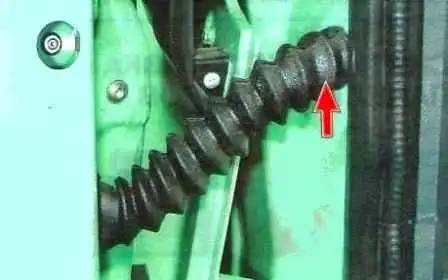

Сымдар тығыздағышын шығару
Алдыңғы тіректегі тесіктен сымдар шоғырының тығыздағышын шығарамыз.
Шектеуіш болтын бұрап шығару
Есік шектеуішін бекітетін болтты бұрап шығарамыз.

Есіктің астына тіреу қоямыз немесе көмекшіден есікті ұстап тұруды сұраймыз.

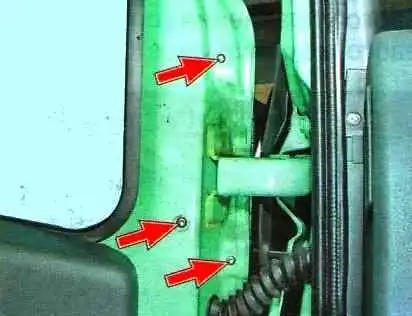

Жоғарғы және төменгі ілмектерді кабина бүйіріне бекітетін екі-екі болтты бұрап шығарып, есікті аламыз.

Есікті орнату кезінде есік панелі мен есік ойығының арасындағы саңылауларды сақтау қажет.

Есіктің құлып аймағында 1,5 мм-ге дейін шығыңқы немесе ойыс болуына рұқсат етіледі.

Есік беттерінің кабина бүйірі беттеріне қатысты 2 мм-ге дейін ойысуына рұқсат етіледі.

Саңылаулар бойынша есікті бойлық және тік реттеу үшін есік ілмектерін кабина бүйіріне бекітетін болттарды және шектеуішті кабина бүйіріне бекітетін болтты әлсірету қажет.

Реттеу аяқталғаннан кейін бекіткіш болттарды тарту қажет.
