Көлікке руль бағанына орнатылған қосқыштардың екі түрінің бірімен жабдықталуы мүмкін:

  • - UAZ-469-да қолданылатын A-110-A қосқышы тек бұрылыс индикаторларын қосуға арналған;
  • - 682.3709 руль бағанының біріктірілген қосқыштары ВАЗ-2108 автокөлігінде қолданылатындарға ұқсас.

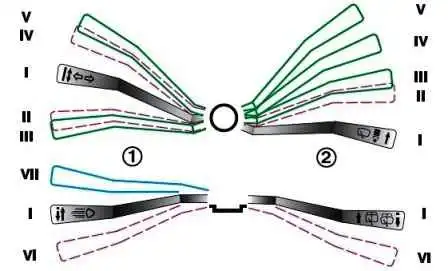

Рульдік бағанның ажыратқыштарының жұмыс схемасы:

1 - сол жақ қосқыш рычаг: I - бағыт көрсеткіштері өшірулі; шамдар сыртқы жарықтандыру қосқышымен қосылса, қысқа фаралар қосулы; II - солға бұрылу көрсеткіштері қосулы (бекітілмеген күй); III - солға бұрылу көрсеткіштері қосулы (бекітілген күй); IV - оңға бұрылу көрсеткіштері қосулы (бекітілмеген күй); V - оңға бұрылу көрсеткіштері қосулы (бекітілген күй); VI - (өзіңізге қарай) сыртқы жарықтандыру қосқышының күйіне қарамастан (бекітілмеген күй) фарлардың негізгі сәулесі қосулы; VII - (сізден алыс) фаралардың негізгі сәулесі қосулы, егер фаралар сыртқы жарықтандыру қосқышымен қосылса (бекітілген күй)

2 - оң жақ қосқыш рычаг: I - шыны тазалағыш өшірулі; II - шыны тазалағыштың үзіліссіз жұмысы қосулы (бекітілмеген күй); III - шыны тазалағыштың үзіліссіз жұмысы қосулы (бекітілген күй); IV - шыны тазалағыштың бірінші жылдамдығы қосулы; V - шыны тазалағыштың екінші жылдамдығы қосулы; VI - (рычагтың орналасуына қарамастан өзіңізге қарай) жуғыш пен шыны тазалағыш қосулы (бекітілмеген күйде)

Оң жақ қосқыш шыны тазалағыш пен жуғышты басқарады, ал сол жақ қосқыш бұрылыс сигналдары мен фараларды басқарады.

Қалақ ауыстырғыштарын алу

Руль дөңгелегін «УАЗ-3151, -31512, -31514, -31519 рульін қалай алып тастау керек» мақаласында сипатталғандай шешіңіз.

Рульдік білік қақпағын алыңыз

УАЗ автокөлігінің қалақша ауыстырғыштарын ауыстыру

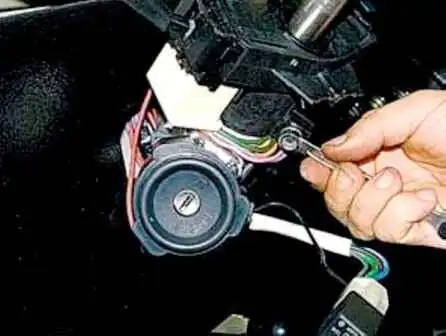

Рульдік бағанның қосқышының бұрандасын руль бағанына 8 пернемен әлсіретіңіз

УАЗ автокөлігінің қалақша ауыстырғыштарын ауыстыру

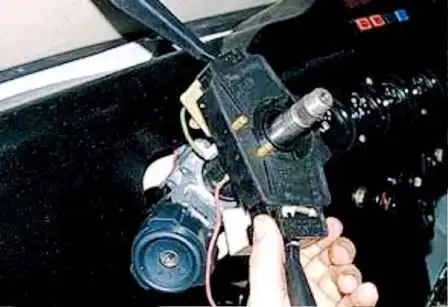

Ажыратқыштарды жоғары жылжытып, сағат тіліне қарсы 90° бұраңыз

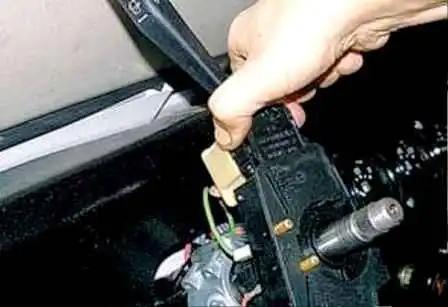

Сол жақ қосқыштың ысырмаларын қысып, оны қосқыштан шығарыңыз

УАЗ автокөлігінің қалақша ауыстырғыштарын ауыстыру

УАЗ автокөлігінің қалақша ауыстырғыштарын ауыстыру

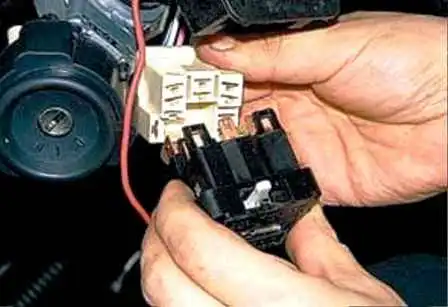

Сым блогын коммутатордан ажыратыңыз

УАЗ автокөлігінің қалақша ауыстырғыштарын ауыстыру

Сол сияқты, оң жақ қосқышты алып тастап, одан сым блогын ажыратыңыз

УАЗ автокөлігінің қалақша ауыстырғыштарын ауыстыру

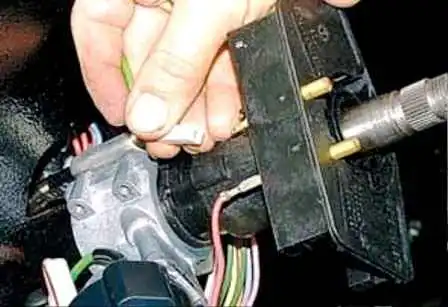

Ауыстыру қосқышының екі терминалынан сым құлақшаларын алып тастаңыз

УАЗ автокөлігінің қалақша ауыстырғыштарын ауыстыру

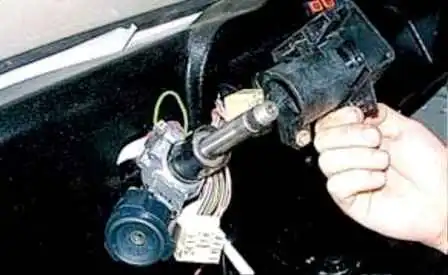

Рульдік бағандағы қосқышты алып тастаңыз

Ажыратқыштарды кері ретпен орнатыңыз
