Тіректерді ақаулар болған жағдайда немесе электр станциясын жөндеу кезінде ауыстырамыз

Егер тіректердің кез келгwidth нашарласа, онда электр станциясы тіреу нашар орналасқан жағында салбырап қалады (электр станциясының корпусқа қатысты еңкейуі дұрыс емес).

Тірек ішіндегі резеңке сынған болса, көлікті оталғанда немесе соқпақтарды басып өткенде қағу естіледі.

Қуат блогының артқы тірегін алу

Біз көлікті көру шұңқырына немесе лифтке орнатамыз.

Батареяның теріс терминалын ажыратыңыз.

Қозғалтқыштың картер қорғанысын алу (мақала - Nissan Almera қуат блогының қорғанысын алып тастау)

K4M Nissan Almera электр станциясының тіректерін ауыстыру

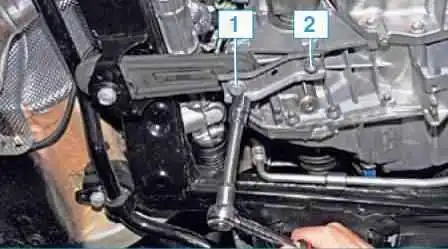

18 басы бар болтты 1 бұрап шығарамыз (1-сурет) және тірек пен тірек кронштейнін беріліс қорабының корпусына бекітетін болтты 2 босатамыз

K4M Nissan Almera электр станциясының тіректерін ауыстыру

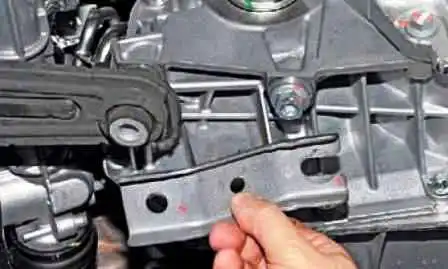

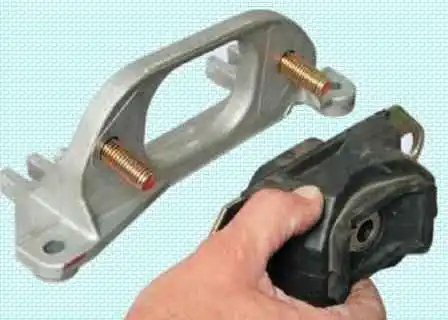

Тірек кронштейнді алыңыз (Cурет 2).

K4M Nissan Almera электр станциясының тіректерін ауыстыру

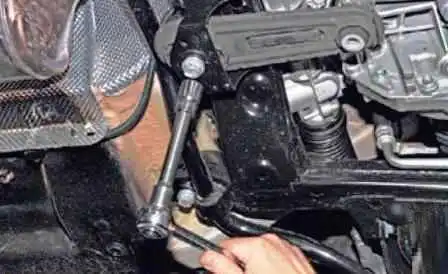

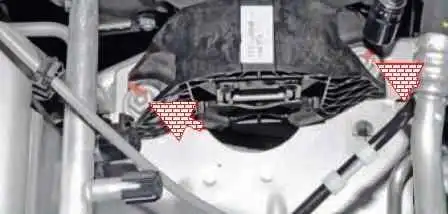

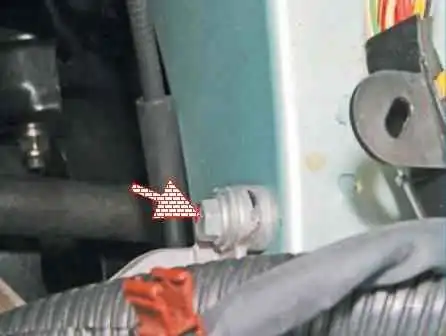

18 басы бар тіреуді қосалқы жақтауға бекітетін болтты бұрап шығарамыз (Cурет 3).

K4M Nissan Almera электр станциясының тіректерін ауыстыру

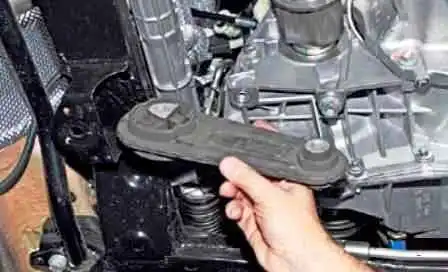

Тіректі алып тастаңыз (Cурет 4).

K4M Nissan Almera электр станциясының тіректерін ауыстыру

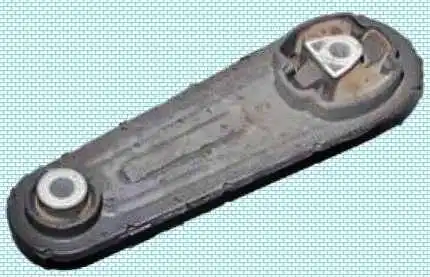

Электр станциясының артқы тірегінің көрінісі (Cурет 5).

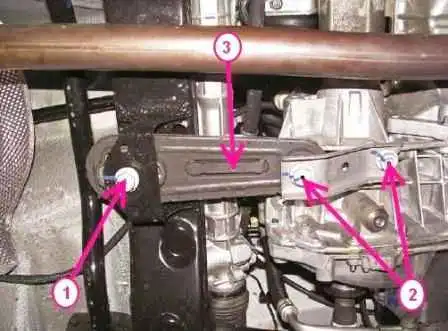

Артқы қозғалтқыш бекітпесін алу: 1 - артқы қозғалтқыш бекіткішін алдыңғы аспа қосалқы рамасына бекітетін болт; 2 - қозғалтқыштың аспа кронштейнінің артқы тірегін беріліс қорабына бекітетін болт; 3 - қозғалтқыштың артқы бекітпесі

Артқы тіреуді кері ретпен орнатыңыз.

Біз бекіткіштерді келесі сәтпен қатайтамыз:

  • - 105 Нм (10,5 кгс.м) алдыңғы суспензия қосалқы рамасына артқы қозғалтқыш бекіткішін бекітетін болт 1 (6-сурет);
  • - 105 Нм (10,5 кгс.м) беріліс қорабына артқы қозғалтқыш бекіткішін бекітуге арналған болттар 2.

Барлық әрекеттерден кейін картер қорғанысын орнатыңыз.

Қуат блогының дұрыс тірегін ауыстыру

Көлікті көру шұңқырына немесе көтергішке орнатамыз.

Батареяның теріс терминалын ажыратыңыз

K4M Nissan Almera электр станциясының тіректерін ауыстыру

Қуат блогын қорғайтын болттарды бұрап шығарамыз (Cурет 7).

K4M Nissan Almera электр станциясының тіректерін ауыстыру

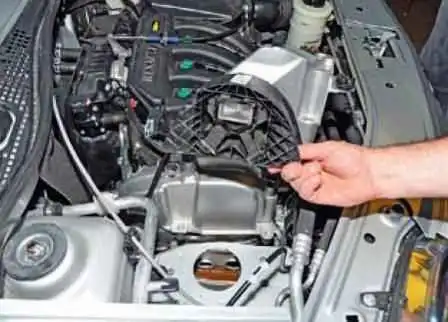

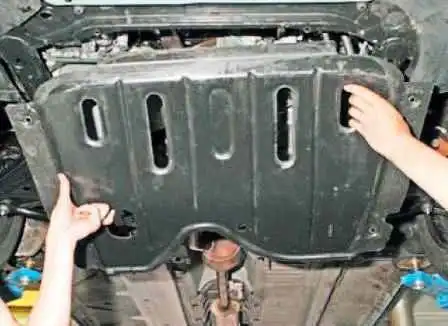

Қорғауды алып тастаңыз (Cурет 8).

K4M Nissan Almera электр станциясының тіректерін ауыстыру

Оң жағын көздің артына сәл іліп қойыңыз немесе ұяшықты пайдаланыңыз.

Қозғалтқышты қолдау үшін қозғалтқыш бөлігінің саңылауларына орнатылған крестті пайдалануға болады.

Сіз ағаш блокты пайдалана аласыз (Cурет 9), оны біз май табағының арасына орнатамыз.

K4M Nissan Almera электр станциясының тіректерін ауыстыру

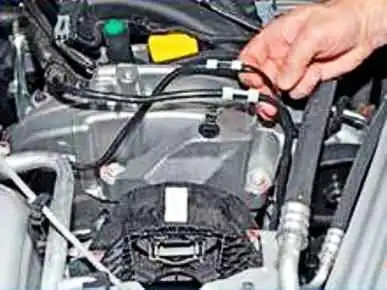

Тіректегі ұстағыштардан түтіктерді алыңыз (Cурет 10).

K4M Nissan Almera электр станциясының тіректерін ауыстыру

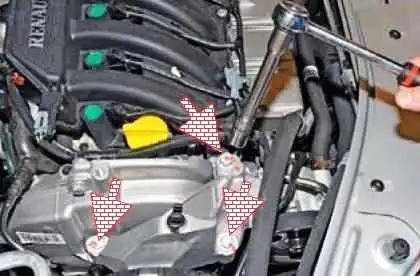

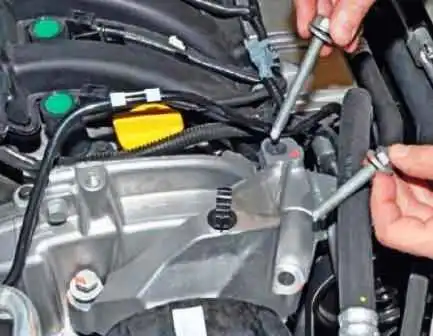

16 басы бар тірек кронштейнін жоғарғы уақыт қақпағына бекітетін үш болтты бұрап шығарамыз (Cурет 11).

Оң жақ қозғалтқыш бекіткішінің орнын корпустағы маркермен белгілеңіз.

K4M Nissan Almera электр станциясының тіректерін ауыстыру

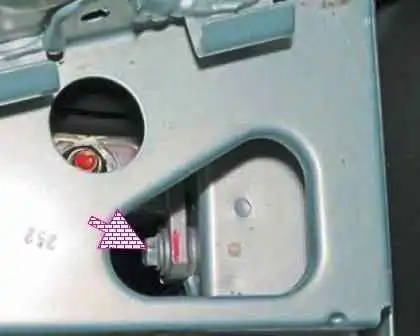

Тіректі корпусқа бекітетін екі болтты бұрап шығарамыз (Cурет 12).

K4M Nissan Almera электр станциясының тіректерін ауыстыру

Тірек бекіту болттарын алыңыз.

Тірек кронштейннің сол жақ бекіткішінің болты оң жақ бекітпwidthң болттарынан ұзынырақ екwidthн ескеру қажет (Cурет 13).

K4M Nissan Almera электр станциясының тіректерін ауыстыру

Қуат блогының оң жақ тірегін кронштейнмен алып тастаңыз (Cурет 14).

K4M Nissan Almera электр станциясының тіректерін ауыстыру

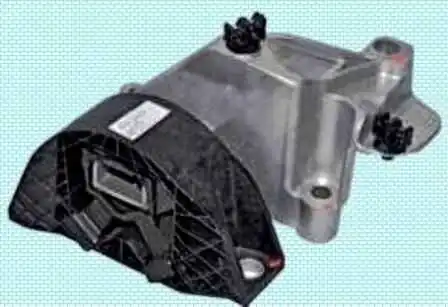

Тіректің көрінісі (Cурет 15).

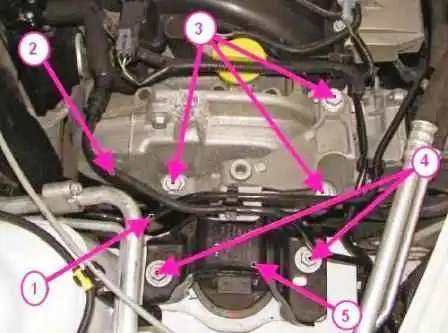

K4M қозғалтқыш бекіткішінің дұрыс тірегін алу: 1 - отын құбыры; 2 - буларды қалпына келтіру жүйесінің түтігі; 3 - ілмелі кронштейннің оң жақ тірегінің тұтқасын қозғалтқышқа бекітетін болт; 4 - қозғалтқыштың оң жақ бекіткішін корпусқа бекітуге арналған болт; 5 - қозғалтқыштың оң жақ бекітпесі

Бұрандаларды бұрау моменті:

  • - 62 Нм (6,2 кгс.м) қозғалтқышқа оң жақ аспа тірегінің кронштейнін бекітуге арналған болттар;
  • - 62 Нм (6,2 кгс.м) денеге оң жақ аспалы тіректерді бекітуге арналған болттар

Қуат блогының сол жақ тірегін алу және орнату

Көлікті лифтке немесе қарау тесігіне орнатамыз.

  • Батареяны шығарып алыңыз
  • Батарея науасын алыңыз
  • ECM-ді алып тастаңыз
  • Картер қорғанысын алып тастаңыз (жоғарыда көрсетілгендей)

Қозғалтқыштың сол жағын іліп қоямыз (қозғалтқыш картерінің астына траверсті немесе ауыстырылатын ағаш блокты пайдалануға болады).

K4M Nissan Almera электр станциясының тіректерін ауыстыру

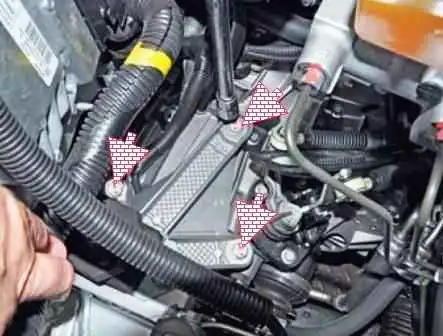

16 басы бар тірек кронштейнді беріліс қорабына бекітетін үш болтты (17-сурет) бұрап шығарамыз

K4M Nissan Almera электр станциясының тіректерін ауыстыру

Ұзартқышы бар 13 басы бар тірек кронштейннің жоғарғы бекіткішінің алдыңғы болттарын батарея платформасының астындағы бүйірлік элементке бұрап шығарамыз (Cурет 18).

K4M Nissan Almera электр станциясының тіректерін ауыстыру

13 пернесін пайдаланып тірек кронштейнінің жоғарғы бекіткішінің артқы болттарын батарея платформасының артында орналасқан бүйірлік элементке бұрап шығарамыз (Cурет 19).

13 басы бар платформаның астында біз тіреуіш кронштейннің төменгі бекіткішінің екі болттарын бүйірлік элементке 2-3 айналыммен өшіреміз

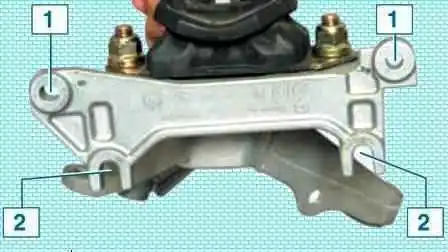

Сол жақ K4M тірегін бүйірлік элементке бекітуге арналған саңылаулардың орналасуы: 1 - үстіңгі бекітуге арналған тесіктер; 2 - төменгі бекіту саңылаулары

20-сурет кронштейнді орнату саңылауларының орнын көрсетеді

K4M Nissan Almera электр станциясының тіректерін ауыстыру

Сол жақтағы тіреуді алып тастаңыз

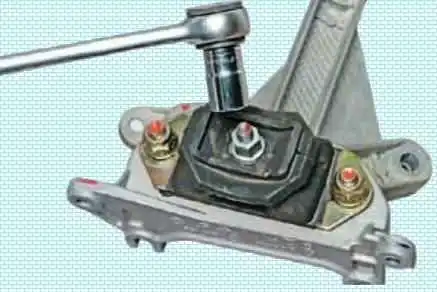

Қажет болса, тіреуді кронштейнге бекітетін гайканы 16 кілтпен бұрап алыңыз (Cурет 21).

K4M Nissan Almera электр станциясының тіректерін ауыстыру

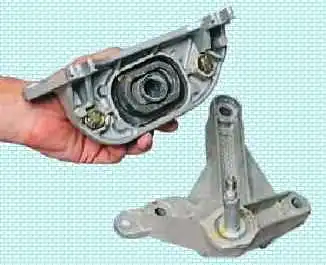

Тіректі кронштейннен алыңыз (Cурет 23).

K4M Nissan Almera электр станциясының тіректерін ауыстыру

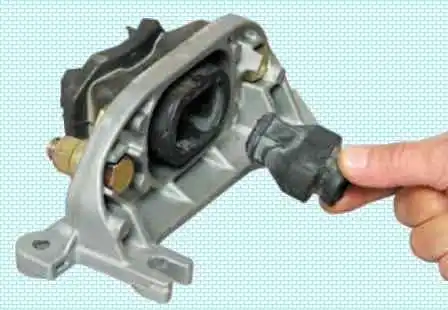

Тіректен резеңке кірістіруді алыңыз (Cурет 24).

K4M Nissan Almera электр станциясының тіректерін ауыстыру

Тірек жастықшасын алыңыз (Cурет 25).

Тіректі кері ретпен орнатыңыз.

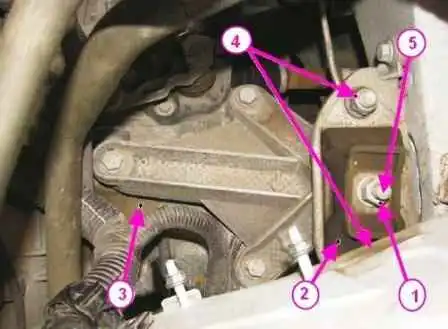

Қозғалтқыштың сол жақ бекіткішінен беріліс қорабын ажырату: 1 - беріліс қорабы гайка; 2 - қозғалтқыш бекіткішінің сол жақ тірегінің жастығы; 3 - беріліс қорабы; 4 - қозғалтқыш қондырғысының сол жақ тірегінің жастығын бекітуге арналған гайка; 5 - беріліс шпилькасы

Сол жақтағы тірекке арналған бұрау моменттері:

Қозғалтқыштың сол жақ тірегінің шпилькаларына арналған гайкаларды тарту моменті 105 Нм (10,5 кгс.м)

Жылдам беріліс қорабының бекіту шпилькасының гайкасын 2 қозғалтқыштың сол жақ тірегінің жастығына 2 орнатыңыз.

Сол жақтағы тірек гайкасының тартылу моменті 62 Нм (6,2 кгс.м).

Рульдік руль құбырының бұрандасын (бар болса) қозғалтқыштың сол жақ бекіткішіне орнатыңыз және қатайтыңыз.

Гидравликалық күшейткіш құбыр болтының тартылу моменті 21 Нм (2,1 кгс.м) құрайды.
