Электр тізбектерінің көпшілігі сақтандырғыштармен қорғалған
Қуатты тұтынушылар (артқы терезwidthң қыздырғыш элементі, жылытқыштың желдеткіші, қозғалтқышты салқындату желдеткіші, кондиционер және т.б.) реле арқылы қосылады.
Барлық релелер (жылытылатын артқы терезе релесінен басқа), қозғалтқышты басқару жүйесіне арналған қуат сақтандырғыштары мен сақтандырғыштар батареяның артында сол жақта қозғалтқыш бөлігінде орналасқан реле мен сақтандырғышты орнату блогында орнатылған.
Қалған сақтандырғыштар құралдар тақтасының сол жағындағы жолаушылар салонында орнатылған сақтандырғыш орнату блогында орналасқан.
Қызылатын артқы терезwidth қосуға арналған реле аспаптар панелінің астындағы көлденең элементке орнатылған.
Егер сақтандырғыш немесе реле жанып кетсе, жану себебін анықтау керек, тек сөну себебі жойылғаннан кейін сақтандырғышты немесе релwidth орнатуға болады.
Қозғалтқыш бөлігіндегі бекіту блогының сақтандырғыштарын ауыстыру үшін теріс батарея терминалын ажыратыңыз

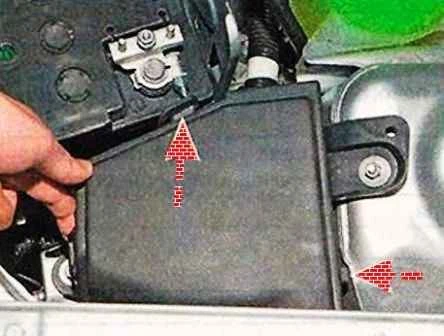

Орнату блогының қақпағының үш ысырмасын басамыз

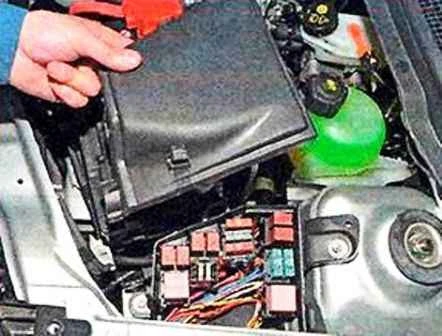

Қақпақты алыңыз.
Ақаулы сақтандырғыш жарылған секіргіш арқылы анықталады.

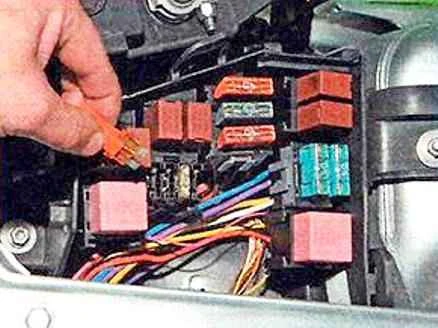

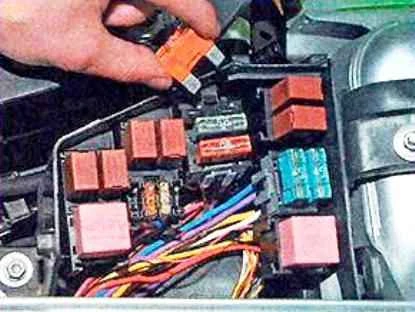

Кішкене сақтандырғыштарды пинцетпен алыңыз

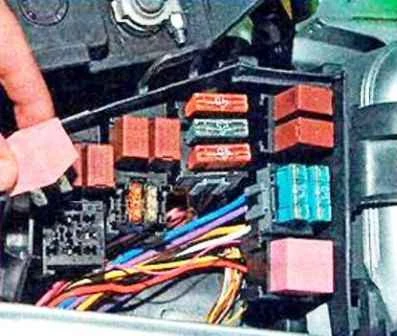

Үлкен сақтандырғыштарды қолмен алуға болады.
Сол сияқты біз релwidth орнату блогынан шығарамыз

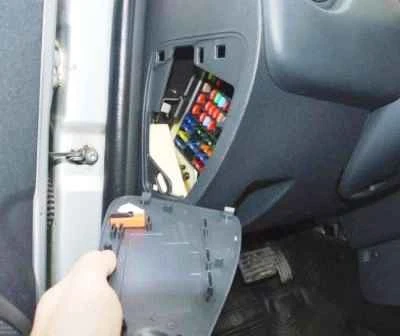

Жолаушылар салонындағы сақтандырғышты орнату блогына қол жеткізу үшін блоктың қақпағын саусағыңызбен тартыңыз және ысырмалардың кедергісін жеңіп, қақпақты алыңыз.
Сақтандырғыштарды пинцет көмегімен блоктан алыңыз.
Жаңа сақтандырғыштар мен релелерді кері ретпен орнатыңыз.

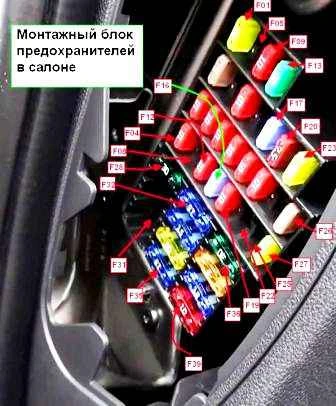

Жолаушылар салонындағы сақтандырғыштар
Жоқ (ағымдағы A) - Қорғалған тізбектер
F01 (20) - Шыны тазалағыштар, артқы терезwidth жылыту реле орамалары, коммутациялық блок
F02 (5) - Аспаптар кластерін, отын сорғысының реле орамдарын және тұтану катушкаларын, қуат көзін қоректендіру
F03 (10) - Тежегіш шамының тізбектері
F04 (10) - Бағыт индикаторлары, қозғалтқышты басқару жүйесінің диагностикалық қосқышы, иммобилизатор орамы, коммутациялық блок
F06 (5) - Автоматты беріліс қорабын басқару блогының тізбегі
F07 (10) - Кері шамдар тізбектері
F09 (10) - Сол жақ фараның қысқа шамдары, аспаптар кластеріндегі қысқа сәулелік сигнал беру құрылғысы
F10 (10) - Оң жақ фараның төмен сәулелік шамының тізбегі
F11 (10) - Сол жақ фараның ұзақ сәулелік шамдары, аспаптар кластеріндегі ұзақ сәулелік сигнал беру құрылғысы
F12 (10) - Оң жақ фараның ұзақ сәулелік шамының тізбегі
F13 (30) - Алдыңғы электрлік терезе тізбектері
F14 (30) - Артқы электрлік терезе тізбектері
F15 (10) - ABS басқару блогының тізбегі
F16 (15) - Жүргізуші мен алдыңғы жолаушыға арналған орындық жылыту
F17 (15) - Мүйіз тізбегі
F18 (10) - Өлшеу шамдары фара, сол жақ фара, сол жақ артқы шам, нөмір шамы
F19 (10) - Тізбектер: оң жақ фараның бүйірлік шамдары, оң жақ артқы шамның бүйірлік шамдары, қолғап қорапшасының шамы, аспаптар класінің және басқару элементтерінің жарығы, коммутациялық блоктың дыбыстық сигналы
F20 (7,5) - схемалар: шам және артқы тұманға қарсы шамның индикаторы
F21 (10) - Жылытылатын сыртқы айна тізбектері
F23 (20) - Тіркемwidthң электр жабдығы
F26 (5) - қауіпсіздік жастықшасын басқару блогының тізбегі
F27 (20) - Әйнекті жуғыштың тізбегі
F28 (30) - жылытылатын артқы терезе мен есік айнасының тізбегі
F32 (15) - Сұлбалар: ішкі күмбез шамдары, магистральдық шамдар, негізгі блоктың тұрақты қуаты, аспаптар кластері
F33 (15) - Тізбектер: дабыл, бұрылыс сигналының қосқышы, мезгіл-мезгіл әйнек тазалағышы, орталық құлыптауды басқару, қозғалтқышты басқару жүйесінің диагностикалық қосқышы, коммутациялық блок
F34 (20) - Тізбектер: орталық құлыптау, коммутациялық блок
F35 (15) - Тұманға қарсы шам тізбегі
F36 (30) - Қыздырғыш желдеткіш релесі қуат тізбегі
F37 (5) - Сыртқы айна электр тізбектері
F38 (15) - Сұлбалар: темекі тұтандырғышы, тұтану қосқышынан радио қуат көзі
F39 (10) - Қыздырғыш желдеткіш реле орамасының тізбегі

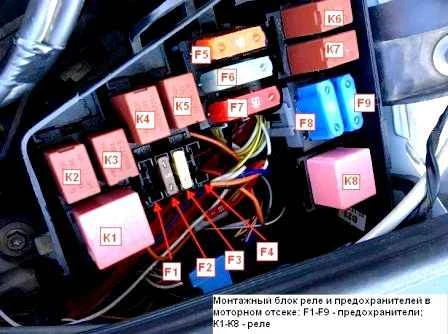

Қозғалтқыш бөлігіндегі бекіту блогының сақтандырғыштары мен релелері
Жоқ (ағымдағы) схема
F1 пайдаланылмайды
F2(5) Қозғалтқышты басқару ECU: қозғалтқышты басқарудың негізгі релелік катушкалары
F3(25) Қуат тізбектері: отын сорғысының релесі және тұтану катушкалары; қозғалтқышты басқару жүйесінің негізгі релесі
F4(30) Салқындату желдеткішінің релесі қуат тізбегі (кондиционері жоқ көлік)
F5(40) негізгі тізбектер: A/C релесі, салқындату желдеткішінің төмен жылдамдық релесі (автокөлік салқындату), салқындату желдеткішінің жоғары жылдамдықты релесі (автокөлік A/C)
F6(25) және F7(50) ABS тізбектері
F8(60) сұлбалары: тұтану қосқышынан, сол жақтағы тұтқадан бастап барлық тұтынушыларды қуатпен қамтамасыз ету
F9(60) Жолаушылар салонының сақтандырғыш қорапшасының қуат беру тізбегі
Эстафета
K1 Салқындату желдеткішінің жоғары жылдамдықты релесі (кондиционері бар автомобильдер үшін). Салқындату желдеткіш қозғалтқышы
K2 кондиционер релесі. Кондиционер компрессорының электромагниттік муфтасы.
K3 Салқындату желдеткішінің төмен жылдамдықты релесі (кондиционері бар автомобильдер үшін) немесе салқындатқыш желдеткіш релесі (кондиционері жоқ автомобильдер үшін). Салқындатқыш желдеткіш қозғалтқышы (кондиционері бар автомобильде - резистор арқылы)
K4 Жанармай сорғысы және тұтану катушкасы релесі (отын сорғысы және тұтану катушкалары)
K5 Қозғалтқышты басқару жүйесінің негізгі релесі (оттегі концентрациясы сенсорлары (жылыту тізбегі), отын инжекторлары, канистрді тазарту клапаны, K1, K2, K3 релелік катушкалар, қозғалтқышты басқару ECU)
K6 Темекі оттығының релесі
K7 Тұманға қарсы шам релесі (тұманға қарсы шамдар)
K8 Қыздырғыш желдеткіш релесі (жылытқыш желдеткіш қозғалтқышы)
