1,4 немесе 1,6 литрлік қозғалтқышы бар Hyundai Solaris автомобильдері үшін төрт жылдамдықты автоматты беріліс қорабы режимі. A4CF1.
Автоматты беріліс қорабы үйкеліс тежеуімен дәстүрлі планеталық схемаға сәйкес реттеледі және қозғалтқыштың иінді білігіне крутящий түрлендіргіш арқылы қосылады.
Электронды автоматты беріліс қорабын басқару жүйесі көлік жылдамдығын және қозғалтқыш жүктемесін үнемі бақылап отырады, бұл жүргізушінің қозғалтқыштың шамадан тыс жүктелуін болдырмау үшін төмен жылдамдықта ауысымын жоғарылатуға немесе тым жоғары жылдамдықты төмендетуге жол бермей, жүргізуші қатесін жояды, бұл максималды мәннен асып кету мүмкіндігін болдырмайды. рұқсат етілген қозғалтқыш жылдамдығы.
Көлік жылдамдығы төмендегенде, берілістер жүргізушінің қатысуынсыз автоматты түрде төменгі берілістерге ауысады.
Көлік толық тоқтаған кезде, 1-ші беріліс автоматты түрде қосылады.

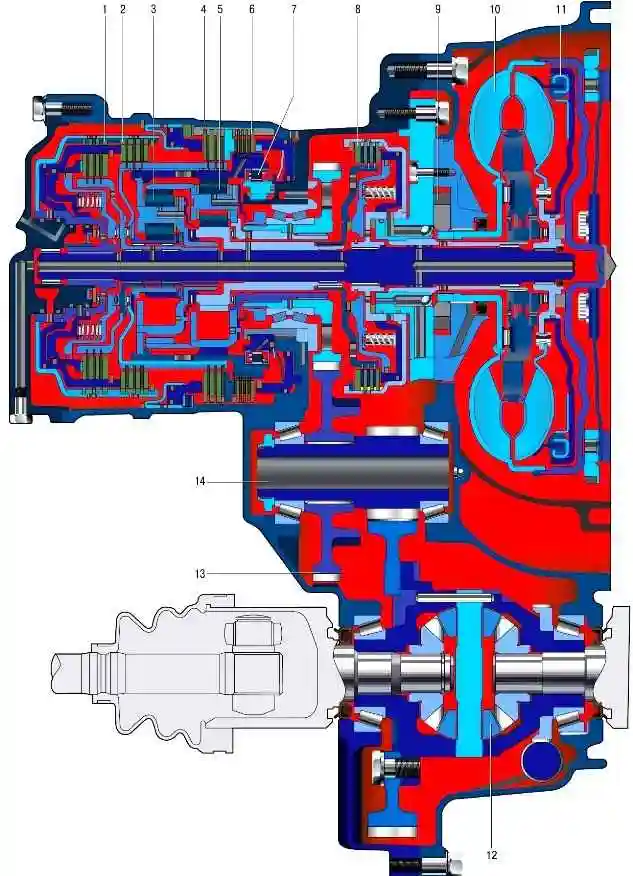

Автоматты беріліс қорабы крутящий түрлендіргіштен, сорғыдан, планетарлық берілістен, көп дискілі муфталардан, көп дискілі тежегіштерден және клапан блогынан тұрады.
Крутящий түрлендіргіш ілінісу функцияларын орындайды және қозғалтқыш пен беріліс қорабы механизмін біркелкі қосуға қызмет етеді, көлік қозғала бастағанда моментті арттырады.
Момент түрлендіргіш корпусы жетек тақтасы арқылы қозғалтқыштың иінді білігіне жалғанған және қозғалтқыш жұмыс істеп тұрғанда үнемі айналады.
Момент түрлендіргішінің іші автоматты беріліс қорабының сұйықтығымен толтырылған.
Қозғалтқыш крутящий түрлендіргішті айналдырып, сорғы дөңгелегін басқарады, бұл турбина дөңгелегі бағытында жұмыс сұйықтығы ағындарын жасайды.
Соңғы сорғы дөңгелегі жасаған жұмыс сұйықтығының ағынына байланысты айнала бастайды.
Турбина мен сорғы дөңгелектерінің айналу жылдамдықтарының үлкен айырмашылығымен реактор сұйықтық ағынының бағытын өзгертіп, айналу моментін арттырады.
Жылдамдық айырмасы азайған сайын, ол қажетсіз болып қалады және сондықтан еркін айналымға орнатылады.
Редуктор корпусының алдыңғы жағында орналасқан сорғы қысым жасайды және беріліс қорабындағы барлық жүйелерге сұйықтық береді.

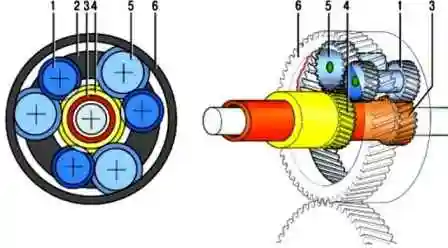

Жүйенің планетарлық беріліс қорабы - әртүрлі беріліс коэффициенттерін алу үшін оның элементтерін қосудың әртүрлі тәсілдерін қамтамасыз ететін сыртқы және ішкі берілістері бар беріліс пойызы.
Көп пластиналы муфталар мен дискілі тежегіштердің жұмыс істеу принципі өте ұқсас, айырмашылығы көп пластиналы муфтаның беріліс қорабының буындарын бір-бірімен байланыстыруында, ал дискілі тежегіштің беріліс қорабының корпусына қосылуында.
Муфтаға берілген жұмыс сұйықтығы поршеньді іске қосады, ал үйкеліс дискілері қысылады.
Ілініспен блокталған сілтемелер бір бөлікте айнала бастайды.
Дискілік тежегіштер босатылған кезде, жұмыс сұйықтығы ілініске ағуды тоқтатады және кері серіппенің әсерінен поршень бастапқы орнына оралады.

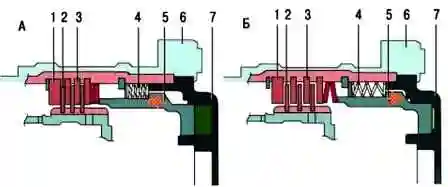

Көп пластиналы муфтаның конструктивтік ерекшелігі оның тұрақты айналуында және жұмыс сұйықтығына әсер ететін орталықтан тепкіш күштің әсерінен іліністің құлпын ашуға кедергі жасайтын қысымның пайда болуы.
Сонымен қатар, муфтада шарикті клапан орнатылған. Ол муфтаның ортасынан шетіне мүмкіндігінше жақын орналасқан.
Камерадағы жұмыс сұйықтығының қысымы жоғарылағанда табан-дискілі ілінісу кезінде шарикті клапан су төгетін саңылауды жабады, ал камерадағы қысым төмендеген кезде, шар клапан центрифугалық күштің әсерінен су төгетін саңылауды ашады және ілініс құлпын ашады.
Автоматты беріліс қорабын басқару жетекі кабель, беріліс қорабын қолмен басқару жетектері сияқты принцип бойынша жасалған, бірақ одан бөлшектердің саны мен конструкциясы бойынша ерекшеленеді.
Автоматты беріліс қорабының селекторы еден туннельінде қолмен беріліс қорабын басқару тұтқасы сияқты бір жерде орнатылады және беріліс қорабындағы басқару блогына кабель арқылы қосылады.
Автоматты беріліс қорабының дифференциалы конструкциясы бойынша қолмен беріліс қорабының дифференциалымен бірдей.
