Мақалада біз машинаның қол тежегішінің механизмі мен жетегінің реттеу және жөндеу жұмыстарын қарастырамыз
Қол тежегіші реттеледі, егер иінтіректің қозғалысы максималды жүрістің жартысынан астамына (7-8 рет басу) жетсе немесе көлік еңісте ұсталмаса
Көліктің артқы дөңгелегін ілу
Тасымалдаушы қораптағы бейтарап редукторды қосып, алдыңғы осьті өшіреміз
Тұрақ тежегішінің тұтқасын ең алдыңғы орынға жылжытыңыз

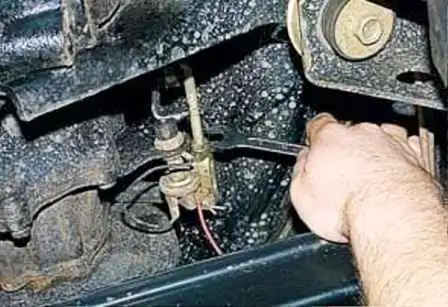

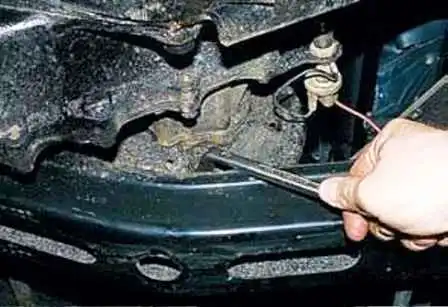

Реттеу бұрандасын қол тежегішінің барабаны қолмен айналмайынша кілтпен қатайтамыз
Реттеу бұрандасын 5-6 рет (бұранданың 1/3-1/2 айналымы) бұрап, барабан еркін айналады

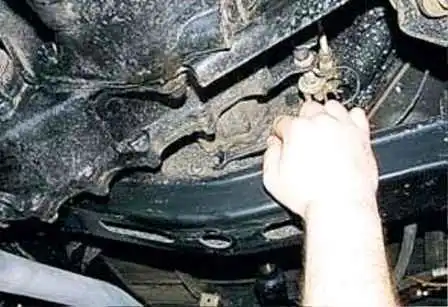

Біз жетектің тарту күшін реттейміз, ол үшін реттеу шанышқысының гайкасын кілтпен 13 бұрап шығарамыз

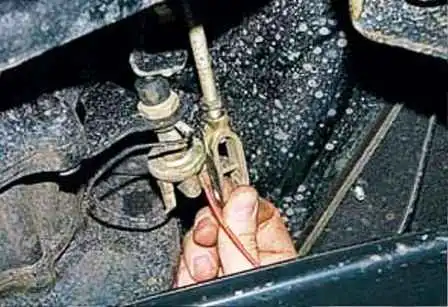

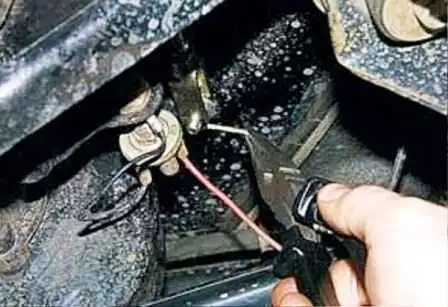

Қысқышпен босатып, штепсель мен кеңейткіш жетек тұтқасын қосатын істікшwidth алып тастаңыз
Реттеу шанышқыны бұра отырып, шанышқы мен рычагтағы тесікті біріктіреміз, түйреуішті орнатамыз, оны қатайтамыз және бекіткіш гайканы қатайтамыз
Тұрақ тежегішінің дұрыс реттелуін тексеру
23% көлбеуде тұрған көлік тежегішінен тұтқаны 4-5 рет басу арқылы ұстап тұру керек
Қол тежегіш төсwidthштерін ауыстыру
Көлікті қарау шұңқырына немесе көтергішке орнатамыз
Біз «УАЗ-3151, -31512, -31514, -31519 қозғалтқышын қалай алып тастауға болады» мақаласында көрсетілгендей, артқы жетек білігін алып тастаймыз.
Реттеу құрылғысының бұрандасын бұрап шығарамыз, біз жоғарыда көрсетілгендей төсемдерді біріктіреміз

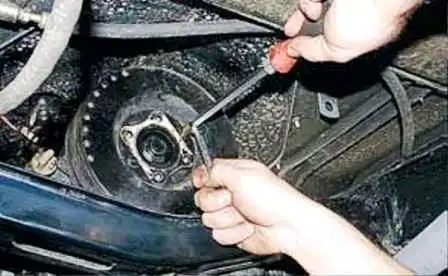

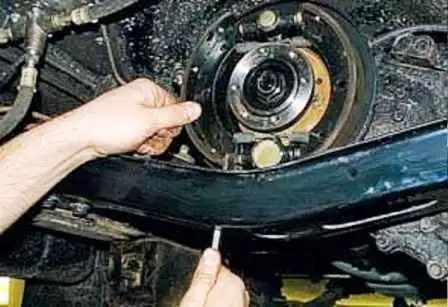

Барабанды бекітетін екі бұранданы бұрау үшін бұрауышты пайдаланыңыз
Біз домкратты беріліс қорабы корпусының астына әкелеміз, электр станциясын көлденең элемент тежегіш барабанының алынуына кедергі жасамайтындай етіп көтереміз

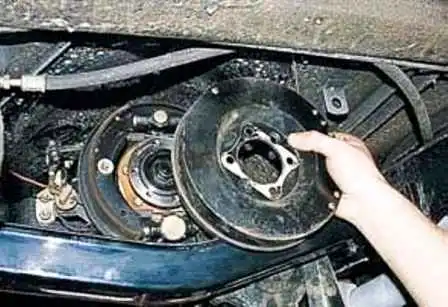

Тежеу барабанын алыңыз

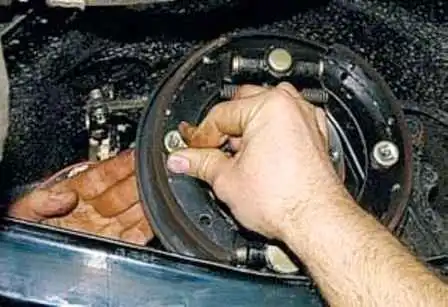

Ішінде тежегіш туфлидің өзегін ұстаңыз

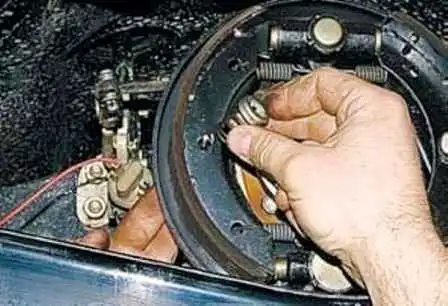

Серігwidth қысып, шыныаяқты басыңыз
Серіппелі шыныаяқты 90° бұраңыз. Бұл жағдайда тостағандағы ойық штанганың шығыңқы жерлерімен тураланады
Кесе серіппемен бірге алып, төсемнің өзектерін шығарыңыз
Үлкен бұрағышпен біз блоктың төменгі жиегін қысып, оны реттеу механизмінің поршеньінің ойығынан шығарамыз

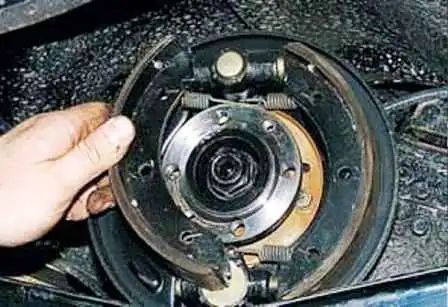

Блоктың жоғарғы жиегін қолыңызбен артқа тартыңыз және блокты кеңейткіш поршеннің ойығынан алыңыз

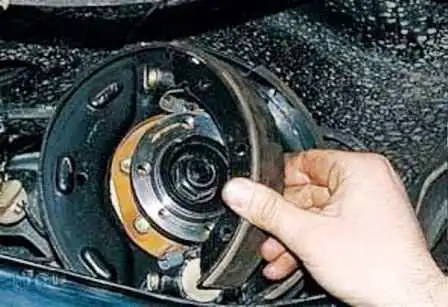

Муфта серіппелерін аяқ киімнен ажыратып, аяқ киімді алыңыз
Сонымен қатар біз басқа блокты алып тастаймыз
Тақталарды кері ретпен орнатыңыз
Барабанды орнатпас бұрын реттеу шанышқыны кеңейткіш жетегінің тұтқасынан ажыратыңыз
Бұл жағдайда төсемдер толығымен біріктіріледі. Тұрақ тежегішінің жетегін жоғарыда сипатталғандай реттейміз
Тұрақ тежегішінің механизмін алу
Көлікті тексеру шұңқырына орнатыңыз
Қол тежегішінің тұтқасын ең алға қарай жылжытыңыз

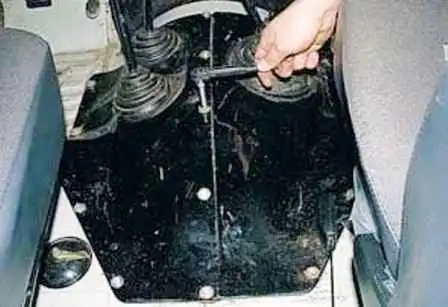

Басы 10 болса, еден төсwidthшінің сол жағын бекітетін он бір болтты бұрап алыңыз

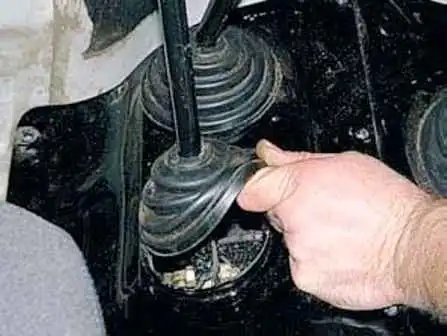

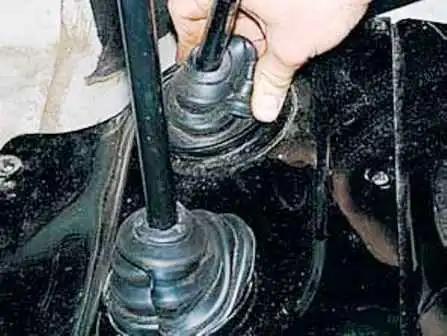

Қол тежегіштері мен беріліс тетіктерінің резеңке тығыздағыштарын төсем фланецтерінен алыңыз және оларды тесіктерге өткізіңіз

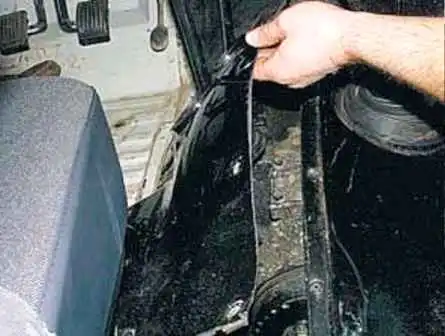

Еден қаптамасының сол жағын алыңыз
Реттеу шанышқыны кеңейткіш жетек тұтқасынан ажыратыңыз

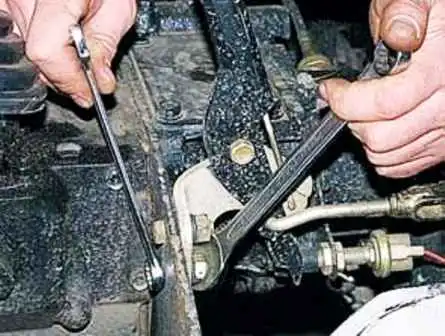

Қол тежегішінің тұтқасының кронштейнін 17 кілтпен бекітетін екі гайканы бұрап шығарамыз, болттарды 14 кілтпен ұстаймыз

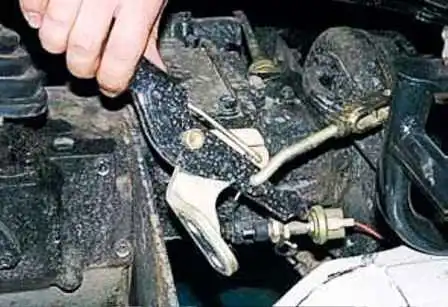

Ритчаны жетек штангасымен алып тастаңыз
Тежегіш барабаны мен төсwidthштерін алыңыз
Басы 10 болса, еден төсwidthшінің оң жағын бекітетін алты болтты бұрап алыңыз

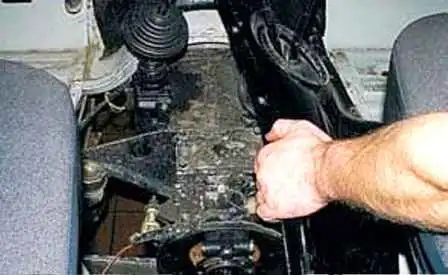

Қаптаманың оң жағын алыңыз

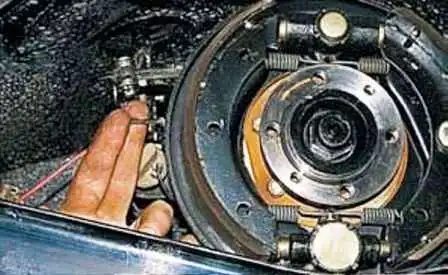

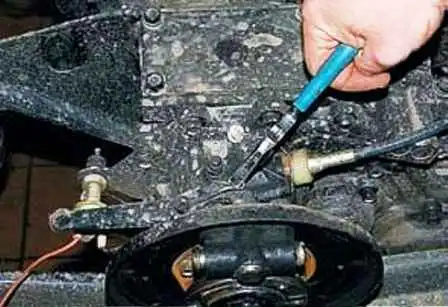

Сүргіш жетек тұтқасын тістеуікпен босатыңыз

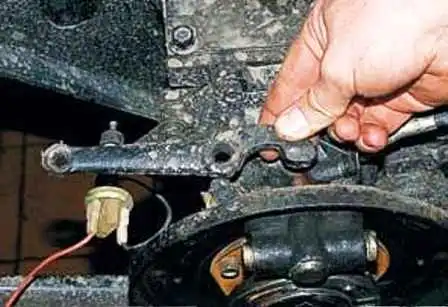

Иінтіректі осьтен алыңыз

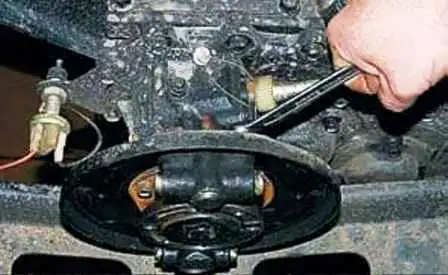

14 кілтпен кеңейткіштің екі болттарын бұрап шығарамыз
Кеңейту құрылғысын поршеньдері құлап қалмас үшін алып тастаңыз

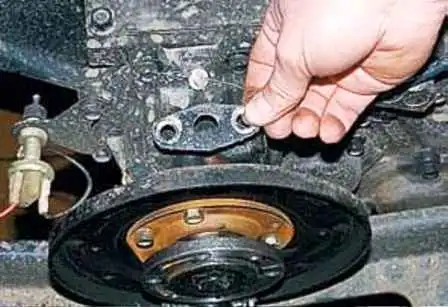

Қалқанның екінші жағында арнайы шайбаны алыңыз
14 басы бар реттегіш құрылғыны бекітетін екі болтты бұрап алыңыз

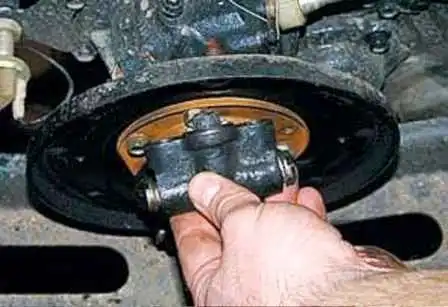

Реттеу құрылғысын алыңыз
Біз тұрақ тежегішінің механизмін кері ретпен жинаймыз
Кеңейту және реттеу құрылғыларын орнатқанда, біз оларды денелерінде жасалған ілінісу серіппелерін бекітуге арналған құлақшалар тасымалдау корпусының білігіне қарайтындай етіп бағыттаймыз
