Ручки та замки дверей знімаємо для ремонту або для заміни

Підготовляємо автомобіль, відчиняємо двері, піднімаємо скло у верхнє положення, знімаємо оббивку дверей та внутрішню ручку приводу замку задніх дверей.

 Снятие ручек и замков задней двери автомобиля Мазда 6Снятие ручек и замков задней двери автомобиля Мазда 6

Знімаємо пластикову накладку з панелі дверей

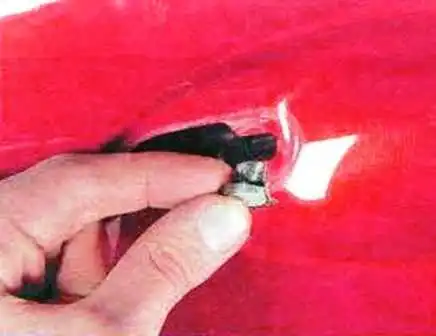

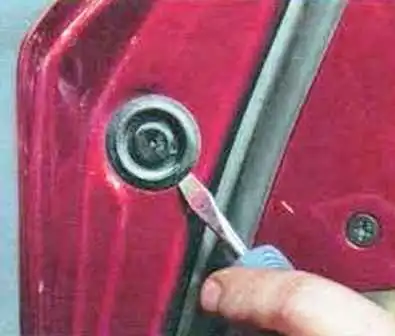

Викруткою піддіваємо і виймаємо заглушку з отвору в задньому торці дверей

 Снятие ручек и замков задней двери автомобиля Мазда 6Снятие ручек и замков задней двери автомобиля Мазда 6

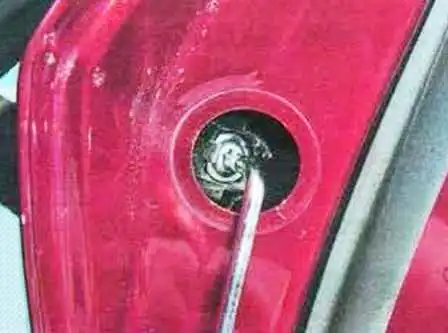

Через отвір у торці викручуємо гвинт кріплення вкладиша зовнішньої ручки

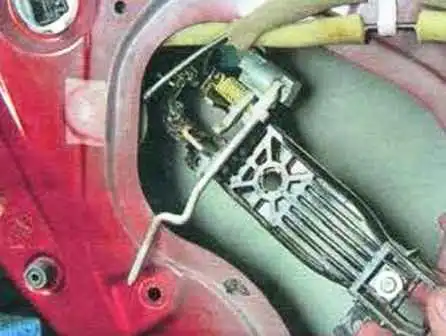

Від"єднуємо тягу від замку задніх дверей і знімаємо утримувач зовнішньої ручки задніх дверей.

Снятие ручек и замков задней двери автомобиля Мазда 6Снятие ручек и замков задней двери автомобиля Мазда 6

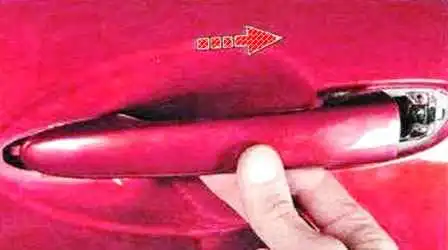

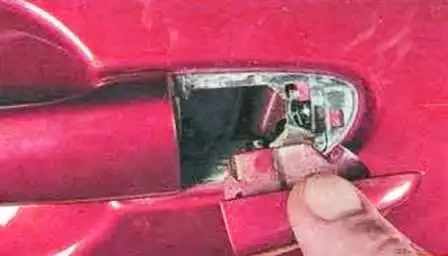

Знімаємо вкладку. Зсуваємо зовнішню ручку назад і знімаємо її

Снятие ручек и замков задней двери автомобиля Мазда 6Снятие ручек и замков задней двери автомобиля Мазда 6

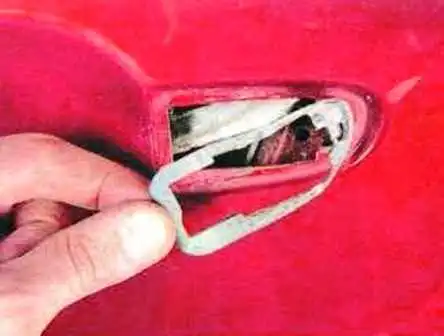

Замінюємо прокладки зовнішньої ручки, якщо деформовані або втратили пружність

Встановлюємо зовнішню ручку у зворотній послідовності

Заміна внутрішньої ручки приводу замка задніх дверей

 Снятие ручек и замков задней двери автомобиля Мазда 6Снятие ручек и замков задней двери автомобиля Мазда 6

Замінюємо прокладки зовнішньої ручки, якщо деформовані або втратили пружність

Встановлюємо зовнішню ручку в зворотній послідовності

Заміна внутрішньої ручки приводу замка задніх дверей

Снятие ручек и замков задней двери автомобиля Мазда 6

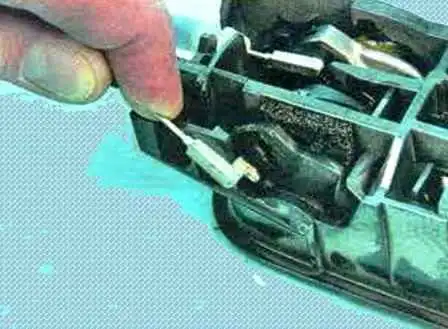

Зі зворотного боку внутрішньої ручки знімаємо тримач наконечника троса кронштейна

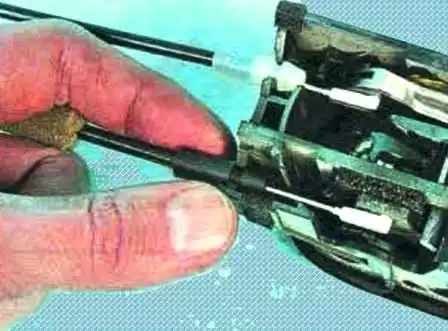

Виводимо наконечник троса блокування замка двері з паза важеля блокування замка

Також виводимо наконечник троса приводу замку з паза важеля внутрішньої ручки та знімаємо внутрішню ручку приводу замку задніх дверей.

 Снятие ручек и замков задней двери автомобиля Мазда 6

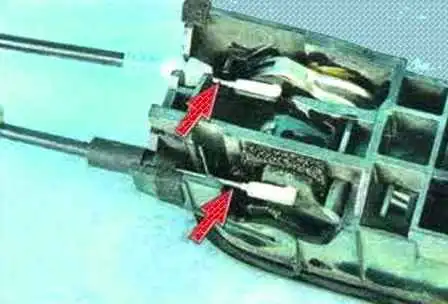

Стрілками показано розташування троса приводу блокування задніх дверей та трос приводу замку зі зворотного боку ручки

Встановлюємо внутрішню ручку у зворотному порядку

Заміна замка задніх дверей

Піднімаємо скло у верхнє положення, знімаємо оббивку задніх дверей та внутрішню ручку приводу замку задніх дверей.

 Снятие ручек и замков задней двери автомобиля Мазда 6

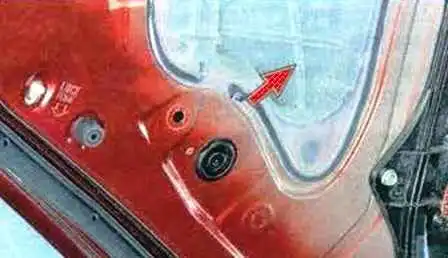

Знімаємо пластикову накладку з панелі дверей

Снятие ручек и замков задней двери автомобиля Мазда 6Снятие ручек и замков задней двери автомобиля Мазда 6

Стисаємо фіксатор колодки проводів і від"єднуємо її від електроприводу замку задніх дверей.

Снятие ручек и замков задней двери автомобиля Мазда 6Снятие ручек и замков задней двери автомобиля Мазда 6

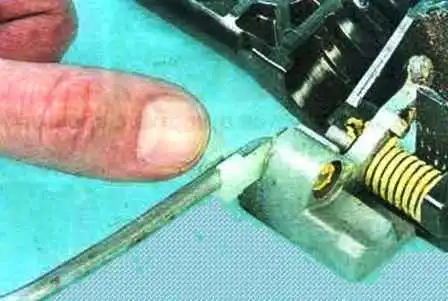

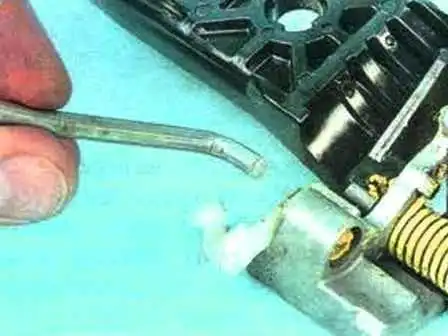

Відгинаємо фіксатор і від"єднуємо тягу приводу замка задніх дверей від важеля зовнішньої ручки на тримачі (показано на знятому тримачі зовнішньої ручки)

 Снятие ручек и замков задней двери автомобиля Мазда 6Снятие ручек и замков задней двери автомобиля Мазда 6

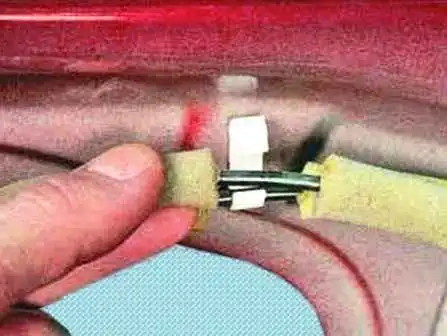

Виводимо троси з тримачів на панелі дверей

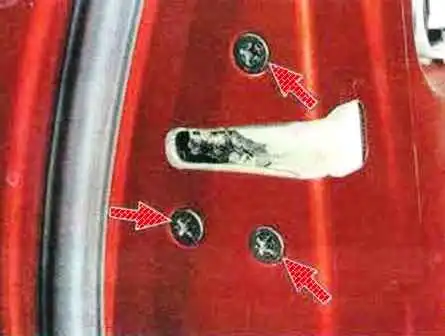

Викручуємо три гвинти кріплення замка до заднього торця дверей

 Снятие ручек и замков задней двери автомобиля Мазда 6Снятие ручек и замков задней двери автомобиля Мазда 6

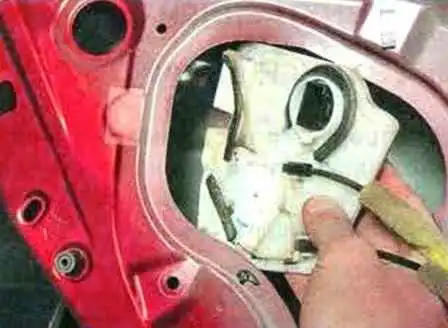

Знімаємо замок, виводячи його через технологічний отвір у внутрішній панелі дверей

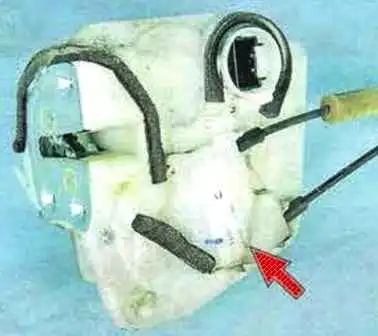

При заміні замку звертаємо увагу на маркування замку, потрібно купувати та встановлювати такий самий

Встановлюємо замок у зворотному порядку
