Падагравальнік ўпускнога паветра сістэмы палягчэння запуску ISF3.8

Ва ўпускным калектары рухавіка ISF3.8 прадугледжана ўстаноўка падагравальніка ўпускнога паветра сістэмы палягчэння запуску.

Падагравальнік уяўляе сабой цыліндрычны награвальны элемент, убудаваны ва ўпускны калектар.

Падагравальнік ўпускнога паветра прызначаны для палягчэння запуску рухавіка пры нізкай тэмпературы навакольнага паветра.

Сістэма перадпускавога нагрэву ўключае ў сябе прывад награвальніка (які кіруе працай сілавога рэле) і індыкатар «Затрымка запуску».

Праца гэтай сістэмы перад халодным пускам называецца «перадпускавым прагрэвам».

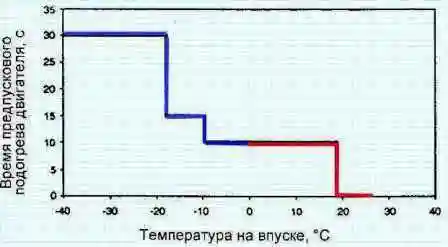

Прамежак часу, на працягу якога награвальнік упускной сістэмы павінен быць уключаны, залежыць ад тэмпературы паветра ва ўпускным калектары пры ўключэнні запальвання, як паказана на малюнку.

Час перадпускавога прагрэву рухавіка

Пасля халоднага запуску падагравальнік упускнога паветра можа быць уключаны на час прагрэву, што называецца «наступным падаграваннем».

Час наступнага падагравання вызначаецца ўсярэдненым значэннем паказанняў датчыка тэмпературы ўпускнога калектара пры ўключэнні рухавіка.

Наступнае падаграванне выключаецца, калі хуткасць транспартнага сродку дасягае 30,5 км/г.

Зняцце падагравальніка ўпускнога паветра

1. Адлучыце правод ад адмоўнай клемы акумулятарнай батарэі.

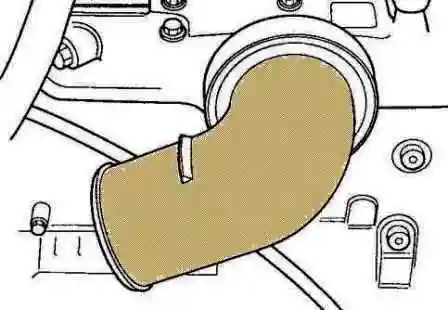

2. Зніміце паветраправод.
3. Зніміце перахаднік упускнога паветранага патрубка.
4. Адлучыце раздым падагравальніка ўпускнога паветра сістэмы палягчэння запуску.
5. Зніміце падагравальнік упускнога паветра сістэмы палягчэння запуску.
6. Зніміце клему ланцуга харчавання.
7. Выміце нейлонавую ізаляцыйную ўтулку з выемкі ва ўпускным калектары.
8. Адлучыце праводку сістэмы палягчэння запуску.
9. Вывярніце болт зазямлення з галоўкі блока цыліндраў.

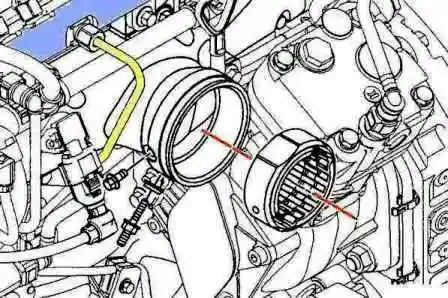

10. Зніміце цыліндрычны падагравальнік упускнога паветра сістэмы палягчэння запуску з упускнога калектара.



11. Ачысціце цыліндрычны падагравальнік упускнога паветра сістэмы палягчэння запуску.

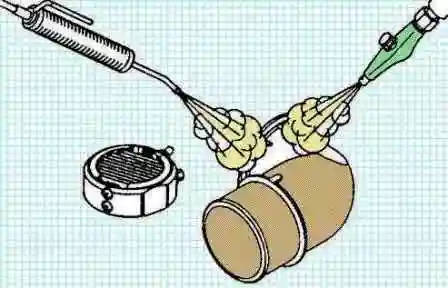

12. Ачысціце паверхні ўпускнога калектара і патрубка з дапамогай чыстай анучы, пары і сціснутага паветра.

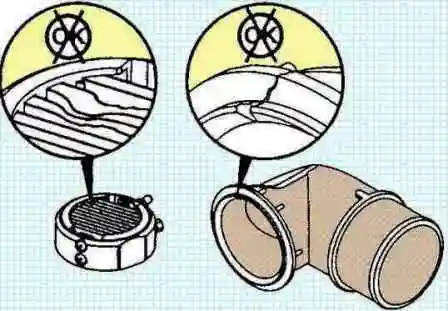

13. Праверце кантактныя паверхні вечка цыліндрычнага падагравальніка ўпускнога паветра сістэмы палягчэння запуску і ўпускнога патрубка на адсутнасць трэшчын або іншых пашкоджанняў.

Устаноўка падагравальніка ўпускнога паветра

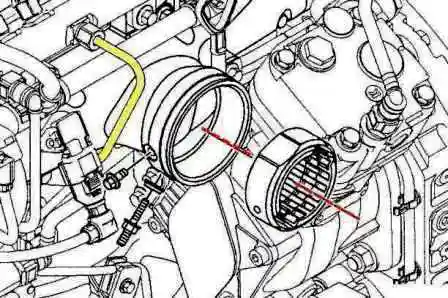

1. Усталюйце падагравальнік упускнога паветра сістэмы палягчэння запуску ва ўпускны калектар.
2. Павярніце падагравальнік упускнога паветра сістэмы палягчэння запуску так, каб яго клема ланцуга харчавання сумясцілася з адтулінай у верхняй частцы ўпускнога калектара.
3. Устаўце болт праз адтуліну ў калектары і ўручную ўвярніце яго ў падагравальнік.
4. Усталюйце нейлонавую ізаляцыйную ўтулку на клему ланцуга харчавання ўпускнога калектара.
5. Увярніце клему ў падагравальнік і зацягніце яе. Момант зацяжкі: 8 Н·м.
6. Далучыце праводку да падагравальніка ўпускнога паветра сістэмы палягчэння запуску.
7. Усталюйце правод зазямлення і вінт яго мацавання да ўпускнога калектара. Момант зацяжкі: 8 Н·м.



8. Усталюйце перахаднік упускнога паветранага патрубка.



9. Усталюйце паветраправод.
10. Далучыце правод да адмоўнай клемы акумулятарнай батарэі.

Праверка падагравальніка ўпускнога паветра

1. Падключыце дыягнастычны комплекс INSITE.
2. У пунктах меню праверак электроннага блока кіравання выберыце праверку падагравальніка ўпускнога паветра «Intake Air Heater Override».
3. Дзейнічайце згодна з інструкцыямі на дысплеі для вызначэння спраўнасці падагравальніка ўпускнога паветра і яго ланцугоў.
4. Для праверкі працы падагравальніка ўпускнога паветра выкарыстоўвайце інфрачырвоны бескантактны тэрмометр.

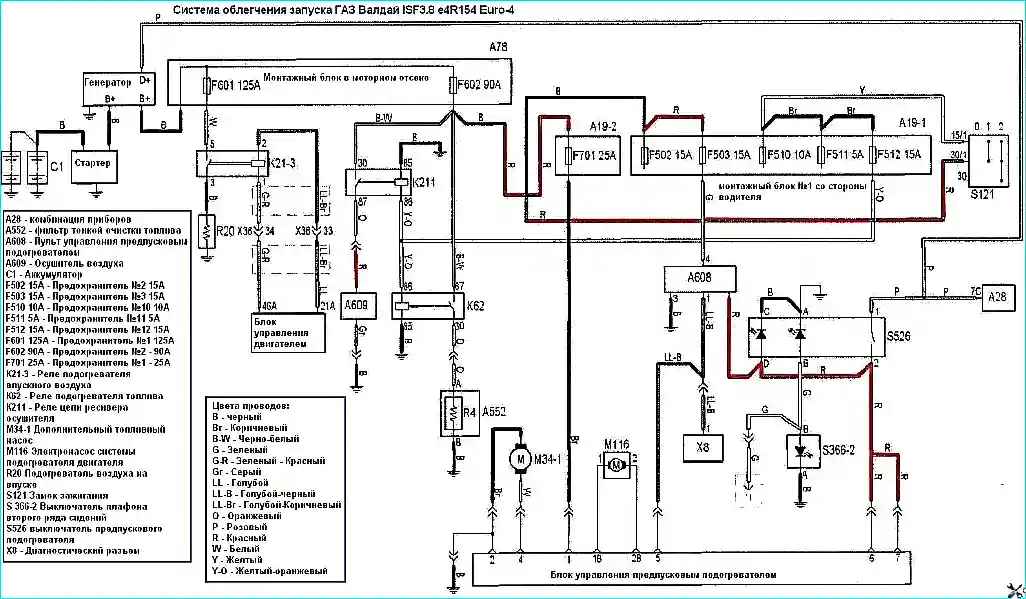

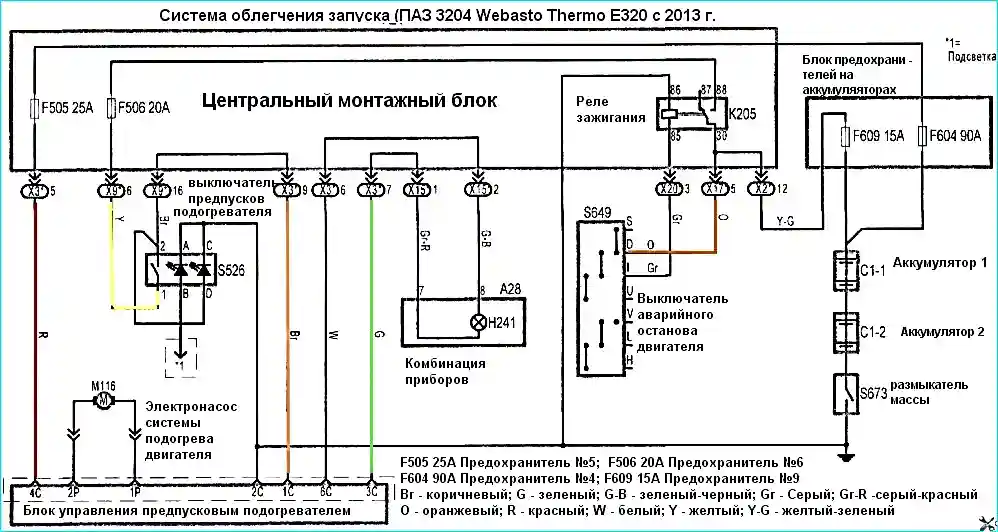

Прыведзеныя матэрыялы ахопліваюць будову, зняцце, установу і праверку падагравальніка ўпускнога паветра сістэмы палягчэння запуску рухавіка Cummins ISF3.8: прызначэнне і склад сістэмы перадпускавога нагрэву, час перадпускавога і наступнага падагравання, парадак зняцця і ўстановы падагравальніка, праверку падагравальніка з дапамогай дыягнастычнага комплексу INSITE і інфрачырвонага тэрмометра, а таксама схемы сістэмы палягчэння запуску для аўтамабіляў ГАЗ Валдай і ПАЗ. Матэрыял прызначаны для дыягностыкі, пошуку неспраўнасцей і рамонту сістэмы палягчэння запуску.
