Mazda 6 автомобиль қозғалтқышын қалай бөлшектеуге болады

: Тағы да мүмкін:

Тозған бөлшектерді ауыстыру үшін қозғалтқышты бөлшектеу

Қозғалтқышты арнайы бұрылмалы табақта бөлшектеген жөн

Алдыңғы мақалада көрсетілгендей, қозғалтқышты көліктен алып тастаймыз

Стартерді алыңыз

Генераторды алып тастаңыз

Цилиндрлер блогы және иінді тобы: A - тек 2,5 литрлік қозғалтқыш; 1 - поршеньдік сақиналар; 2 - поршеньді жинақтау; 3 - шатундық мойынтіректердің төсемдері; 4 - шатунның қақпағы; 5 – теңестіру біліктері; 6 - май шүмегі; 7 - цилиндрлер блогы; 8, 11 - негізгі мойынтіректердің төсеніштері; 9, 10 - иінді білік; 12 - негізгі мойынтірек қақпағының жақтауы

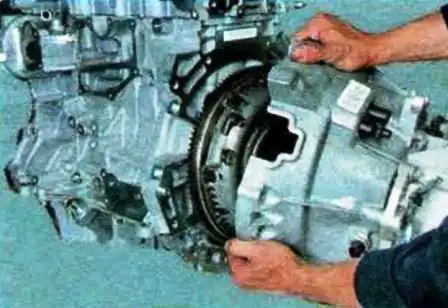

Қозғалтқышқа бекітетін болттарды бұрап, беріліс қорабын қозғалтқыштан ажыратамыз

Mazda 6 қозғалтқышын қалай бөлшектеуге болады

Mazda 6 қозғалтқышын қалай бөлшектеуге болады

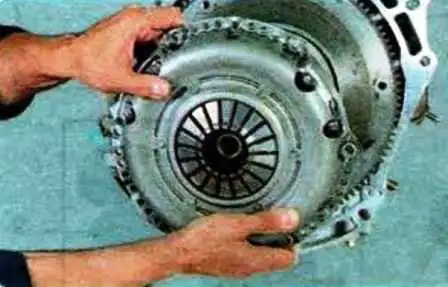

Муфтаны маховиктен алыңыз

Mazda 6 қозғалтқышын қалай бөлшектеуге болады

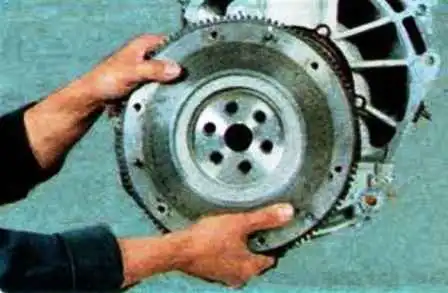

Маховикті алыңыз

Mazda 6 қозғалтқышын қалай бөлшектеуге болады

Май тығыздағыш ұстағышын цилиндр блогына бекітетін алты болтты бұрап шығарамыз

Mazda 6 қозғалтқышын қалай бөлшектеуге болады

Mazda 6 қозғалтқышын қалай бөлшектеуге болады

Бұрағышпен бекіткіш ұстағышты шығарып алыңыз және ұстағыш жинағын безімен бірге шығарыңыз

Mazda 6 қозғалтқышын қалай бөлшектеуге болады

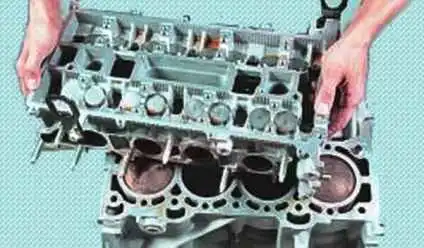

Біз «Mazda 6 қақпағы мен цилиндр басы тығыздағышын ауыстыру» мақаласында көрсетілгендей, цилиндр басын бұрап, алып тастаймыз

Mazda 6 қозғалтқышын қалай бөлшектеуге болады

Паллетті алу

Mazda 6 қозғалтқышын қалай бөлшектеуге болады

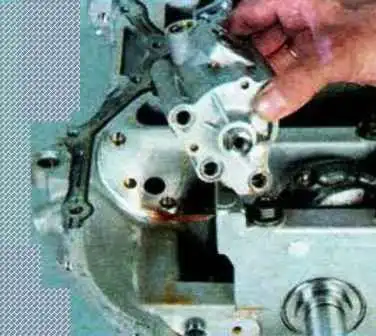

Төрт бекіту болттарын бұрап, май сорғысын алып тастаймыз

Шатун мен поршеньдік топты бөлшектегенде, барлық бөлшектерді орындарына орнату үшін оларды белгілеу керек

Mazda 6 қозғалтқышын қалай бөлшектеуге болады

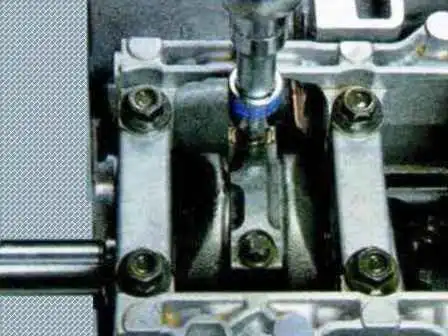

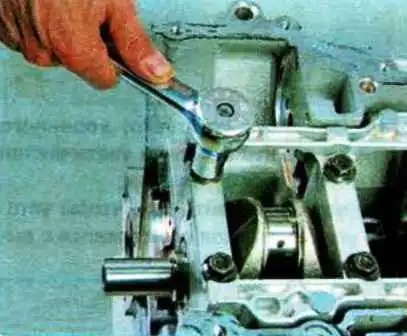

Кез келген цилиндрдің шатунының қақпағын 4 (1-сурет) бекітетін екі болтты бұрап шығарамыз, шатунның қақпағын ағаш аралық арқылы жеңіл балғамен соққылармен орындықтан жылжытамыз

Mazda 6 қозғалтқышын қалай бөлшектеуге болады

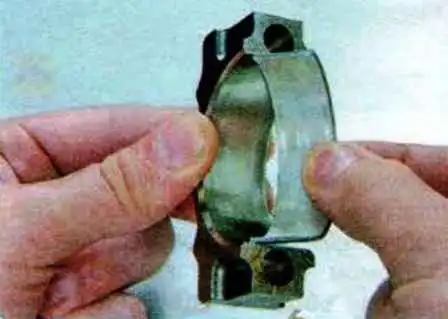

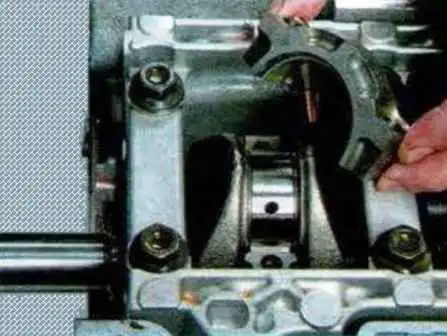

Қақпақты кірістіргішпен алыңыз

Mazda 6 қозғалтқышын қалай бөлшектеуге болады

Mazda 6 қозғалтқышын қалай бөлшектеуге болады

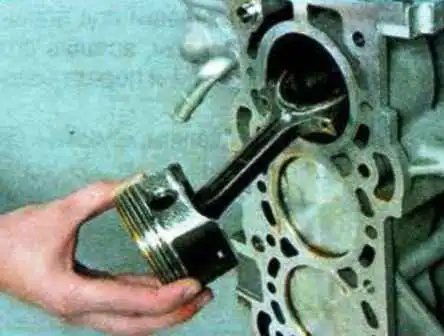

Цилиндр ішіндегі шатунды балға сабымен итеріп, поршеньді шатунмен цилиндрден абайлап шығарыңыз

Төменгі жағында екеніне көз жеткізу керек шатунның басы цилиндр қабырғаларына тимеген, әйтпесе цилиндр беті зақымдалуы мүмкін

Шатун қақпақтарының болттарына қол жеткізу үшін иінді білікті бұраңыз және шатундары бар қалған поршеньдерді алыңыз

Mazda 6 қозғалтқышын қалай бөлшектеуге болады

Mazda 6 қозғалтқышын қалай бөлшектеуге болады

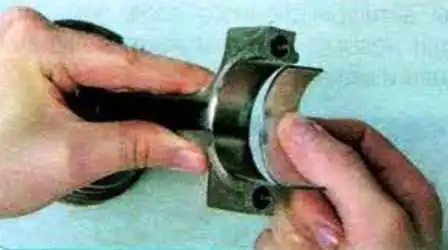

Барлық шатундардан және олардың қақпақтарынан қаптамаларды алып тастаңыз

Mazda 6 қозғалтқышын қалай бөлшектеуге болады

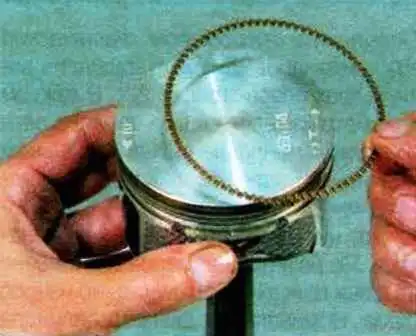

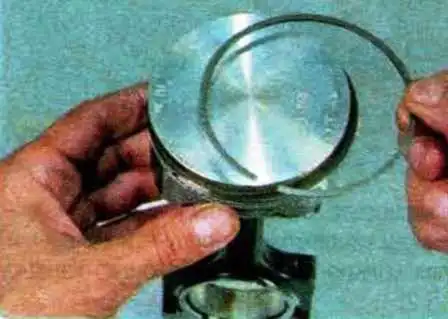

Үстіңгі қысу сақинасын ашыңыз және оны алыңыз

Mazda 6 қозғалтқышын қалай бөлшектеуге болады

Сонымен қатар екінші қысу сақинасын алыңыз

Mazda 6 қозғалтқышын қалай бөлшектеуге болады

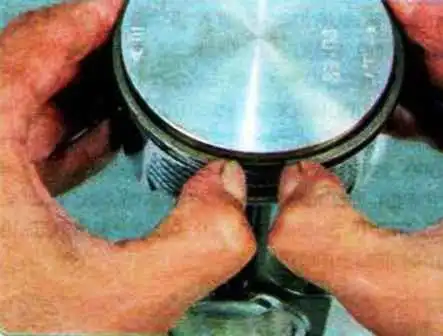

Үстіңгі кеңейткіш сақинаны және күрделі май қырғыш сақинасының төменгі сақинасын ашыңыз және алыңыз

Mazda 6 қозғалтқышын қалай бөлшектеуге болады

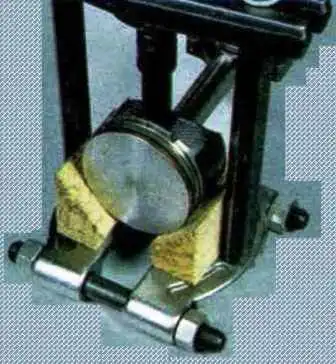

Поршеньден штифті және шатунның жоғарғы басын басамыз

Шығынды баспас бұрын шатунды қыздырудың қажеті жоқ

Mazda 6 қозғалтқышын қалай бөлшектеуге болады

Негізгі подшипник қақпақтарының жақтауын бекітетін он болтты бұрап шығарамыз

Ағаш аралық тетік арқылы жеңіл балғамен соққылармен жақтауды орындықтан бөлеміз

Mazda 6 қозғалтқышын қалай бөлшектеуге болады

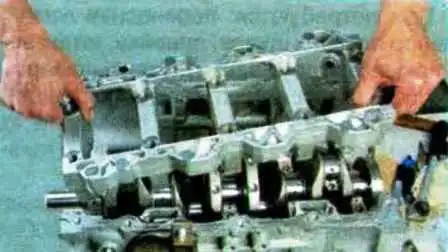

Төменгі төсеніштері бар жақтауды алыңыз

Mazda 6 қозғалтқышын қалай бөлшектеуге болады

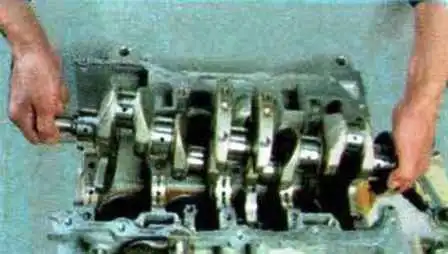

Иінді білікті алыңыз

Mazda 6 қозғалтқышын қалай бөлшектеуге болады

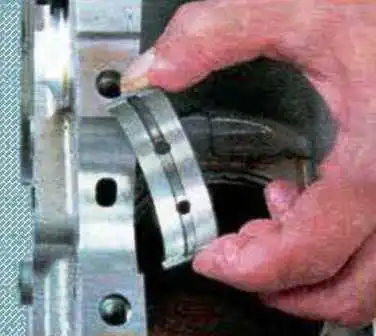

Біз негізгі мойынтіректердің қақпақтарының жақтауынан және цилиндрлер блогының төсектерінен негізгі мойынтіректер қабықшаларын алып тастаймыз

Құрылыс кезінде:

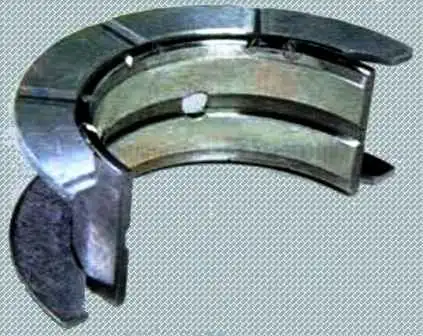

Ортаңғы (үшінші) негізгі мойынтіректің төсегіне тіреуіш моншақтары бар қалыңдатылған кірістіруді саламыз

Mazda 6 қозғалтқышын қалай бөлшектеуге болады

Кірістірменің бекіту құлақшасы төсектегі ойыққа тура келетіндей етіп орнату
