Вузли та деталі передніх дверей знімаємо при заміні дверей та їх несправності.

Зняття оббивки передніх дверей ми розглянули у статті – «Зняття оббивки передніх дверей Renault Duster»

Зняття зовнішнього дзеркала заднього виду

Знімаємо оббивку передніх дверей

Зняття елементів передніх дверей Рено ДастерЗняття елементів передніх дверей Рено Дастер

Роз'єднуємо колодки проводів

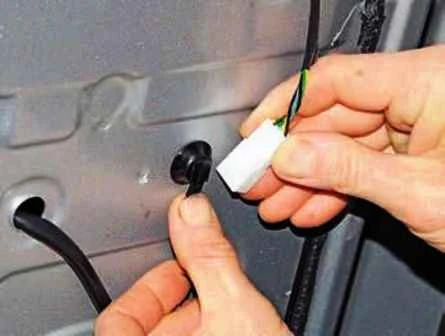

Зсунувши колодку джгута проводів зовнішнього дзеркала нагору, знімаємо її з пластмасового тримача

Зняття елементів передніх дверей Рено ДастерЗняття елементів передніх дверей Рено Дастер

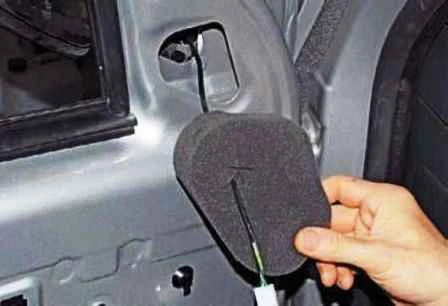

Виймаємо поролоновий ущільнювач з отвору в двері та витягуємо через нього джгут проводів

Ключом Torx T-20 відкручуємо два саморізи кріплення дзеркала до дверей

Зняття елементів передніх дверей Рено Дастер

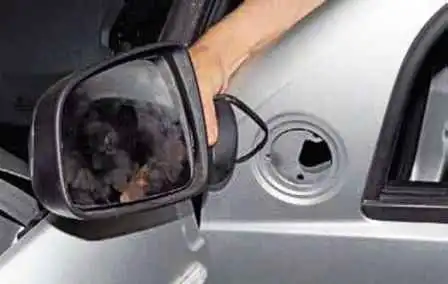

Знімаємо зовнішнє дзеркало. Встановлюємо зовнішнє дзеркало у зворотному порядку.

Зняття скла передніх дверей

Знімаємо оббивку передніх дверей (стаття – Зняття оббивки передніх дверей Renault Duster)

Зняття елементів передніх дверей Рено Дастер

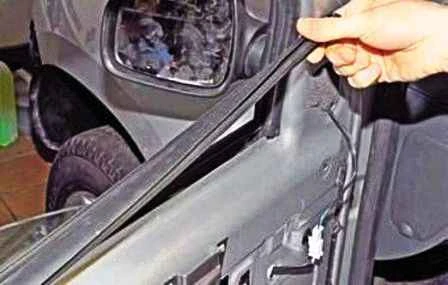

Піднімаємо передній край внутрішнього ущільнювача скла дверей та знімаємо його з внутрішньої панелі дверей

Підключивши колодку проводів до вимикача блоку управління склопідйомниками передніх дверей, опускаємо скло так, щоб був доступ до саморізів кріплення тримачів скла до повзуна склопідйомника.

Зняття елементів передніх дверей Рено ДастерЗняття елементів передніх дверей Рено Дастер

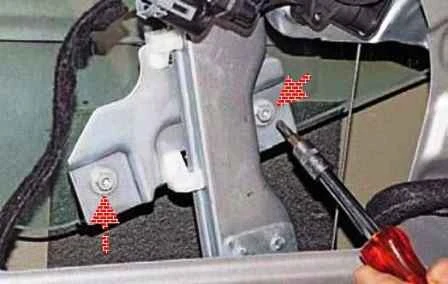

Ключом TorxT-20 відкручуємо два саморізи кріплення тримачів скла до повзуна склопідйомника

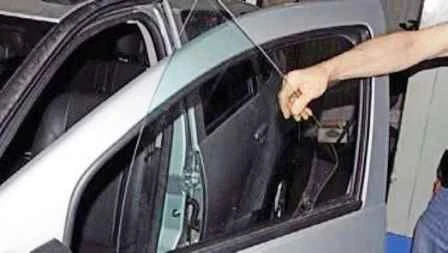

Повернувши скло, виймаємо його з дверей.

Зняття елементів передніх дверей Рено ДастерЗняття елементів передніх дверей Рено Дастер

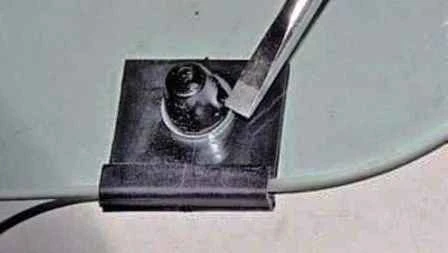

Якщо потрібно зняти тримачі скла, викруткою утоплюємо фіксатор тримача скла

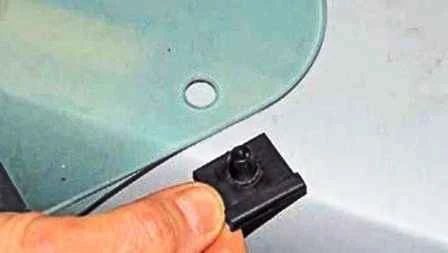

Виймаємо тримач із отвору скла. Встановлюємо скло у зворотному порядку.

Зняття механізму склопідйомника передніх дверей

Знімаємо оббивку дверей

Відкручуємо самонарізи кріплення тримачів скла до повзуна склопідйомника, як описано вище

Зняття елементів передніх дверей Рено ДастерЗняття елементів передніх дверей Рено Дастер

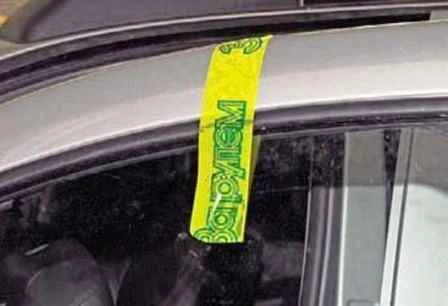

Піднімаємо скло руками та фіксуємо його скотчем

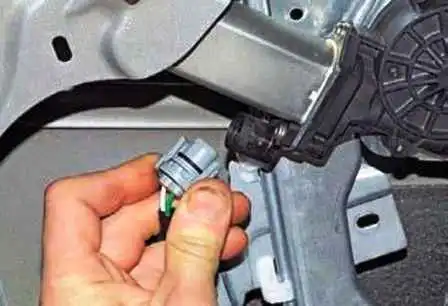

Натискаємо на фіксатори колодки проводів та від'єднуємо колодку від електродвигуна склопідйомника

Зняття елементів передніх дверей Рено ДастерЗняття елементів передніх дверей Рено Дастер

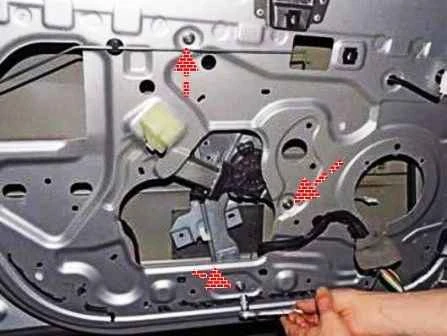

Головкою на 10 відкручуємо три гайки кріплення механізму склопідйомника до внутрішньої панелі дверей

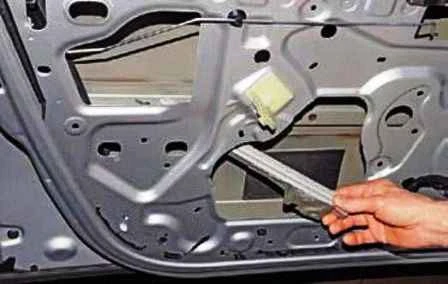

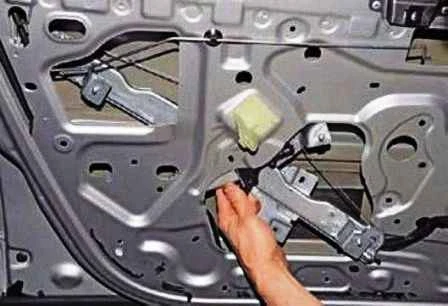

Виймаємо механізм склопідйомника через технологічний отвір у внутрішній панелі дверей

Зняття елементів передніх дверей Рено Дастер

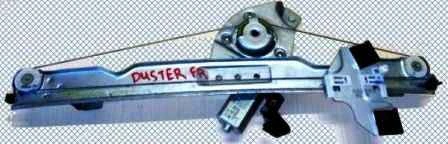

Встановлюємо механізм склопідйомника у зворотному порядку.

Зняття замка та зовнішньої ручки передніх дверей

Знімаємо оббивку дверей

Зняття елементів передніх дверей Рено ДастерЗняття елементів передніх дверей Рено Дастер

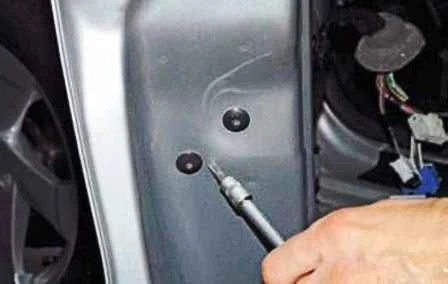

Ключом TorxT-30 відкручуємо два гвинти кріплення направляючої скла до торця дверей

Виводимо напрямну через технологічний отвір у внутрішній панелі дверей

Зняття елементів передніх дверей Рено ДастерЗняття елементів передніх дверей Рено Дастер

Циліндровий механізм замку кріпиться до зовнішньої панелі дверей металевою скобою

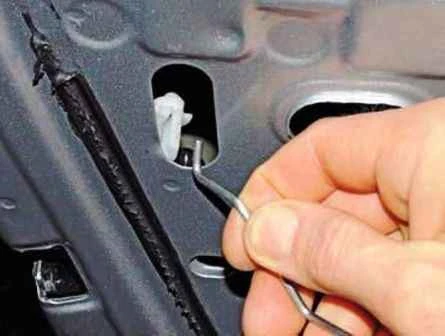

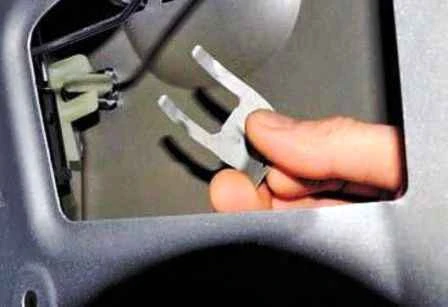

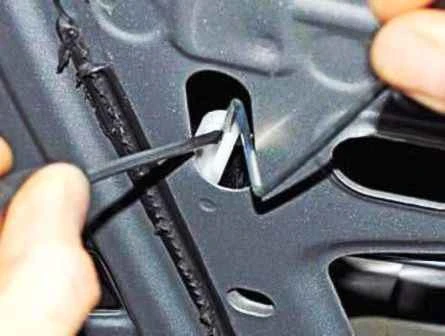

Викруткою виводимо скобу з пазів у циліндровому механізмі замку

Зняття елементів передніх дверей Рено ДастерЗняття елементів передніх дверей Рено Дастер

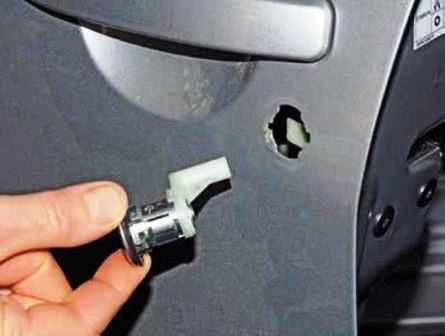

Виймаємо його з отвору в двері

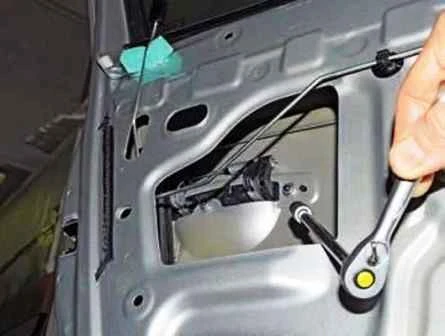

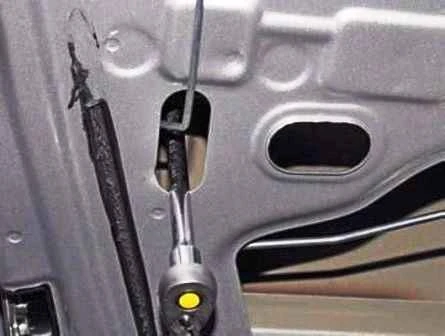

Головкою на 10 з подовжувачем відкручуємо гайку кріплення зовнішньої ручки дверей

Зняття елементів передніх дверей Рено ДастерЗняття елементів передніх дверей Рено Дастер

Головкою на 10 відкручуємо іншу гайку кріплення зовнішньої ручки

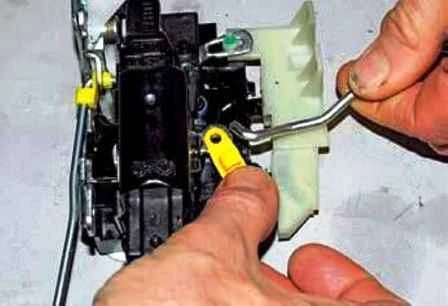

Віджавши пластмасовий фіксатор тяги зовнішньої ручки, повертаємо його навколо осі та від'єднуємо тягу від важеля замка (показано на знятому замку)

Зняття елементів передніх дверей Рено ДастерЗняття елементів передніх дверей Рено Дастер

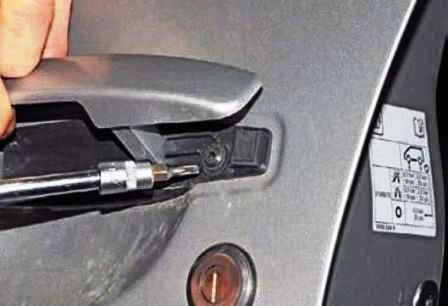

Ключом Torx T-20 відкручуємо гвинт кріплення основи зовнішньої ручки

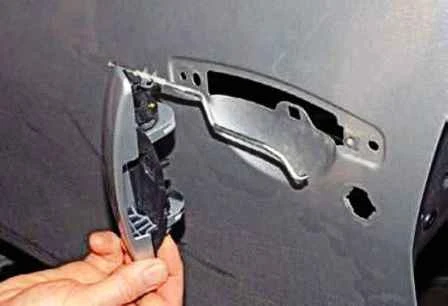

Знімаємо ручку разом із тягою

Зняття елементів передніх дверей Рено ДастерЗняття елементів передніх дверей Рено Дастер

Викруткою віджимаємо фіксатор тяги блокування замка

Виймаємо тягу з кнопкою із пластмасового наконечника важеля замку

Зняття елементів передніх дверей Рено ДастерЗняття елементів передніх дверей Рено Дастер

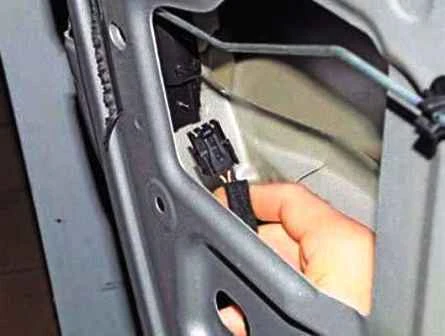

Від'єднуємо колодку дротів від замку

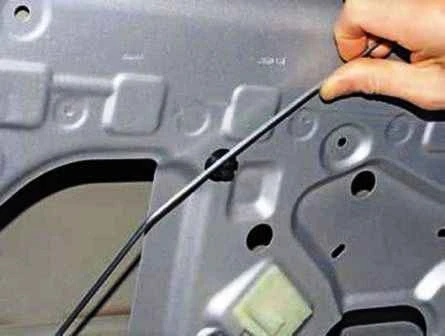

Виводимо тягу внутрішньої ручки із пластмасового тримача

Зняття елементів передніх дверей Рено ДастерЗняття елементів передніх дверей Рено Дастер

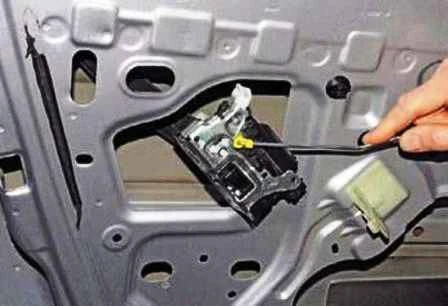

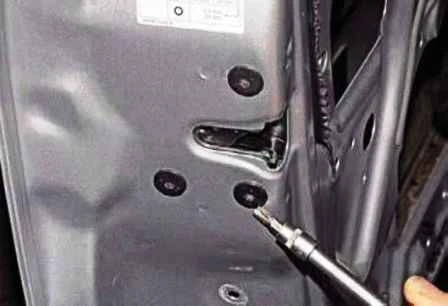

Ключом TorxT-30 відкручуємо три гвинти кріплення замка до торця дверей

Виводимо замок із тягою через технологічний отвір у внутрішній панелі дверей

Зняття елементів передніх дверей Рено Дастер

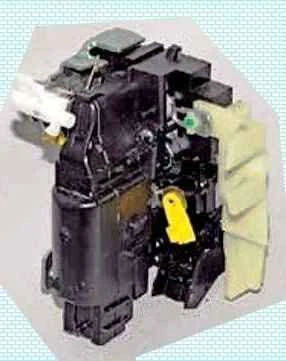

Замок передніх дверей з електроприводом

Зняття елементів передніх дверей Рено Дастер

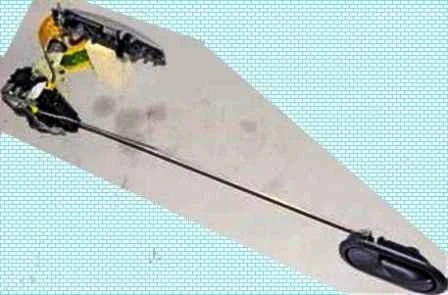

Замок передніх дверей із зовнішньою та внутрішньою ручкою

Встановлюємо зовнішню ручку у зворотній послідовності.

Зняття елементів передніх дверей Рено Дастер

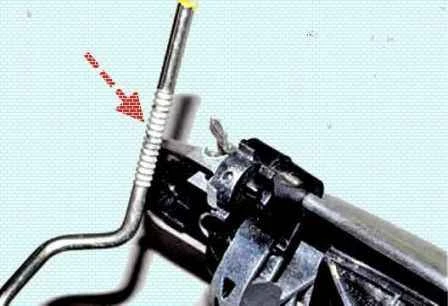

Довжина тяги зовнішньої ручки може змінюватися за рахунок накатних на ній витків.

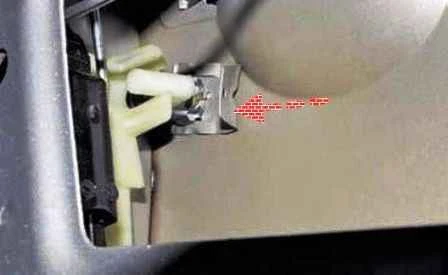

Після встановлення зовнішньої ручки та замка, тяга ручки засувається у необхідному положенні металевим фіксатором, при цьому важелі замка та ручки повинні бути у вільному положенні

Зняття елементів передніх дверей Рено Дастер

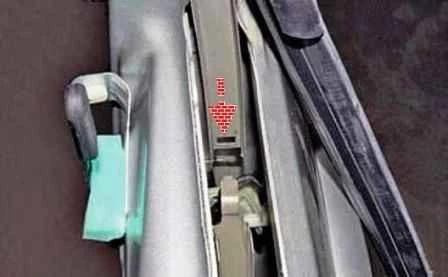

Під час встановлення направляючої скла верхній її язичок повинен увійти в паз показаний стрілкою.
