Während des Betriebs ist das Zündschloss erheblichen mechanischen und elektrischen Belastungen ausgesetzt, was oft zum Ausfall des mechanischen Teils oder der Kontaktgruppe führt.

Erforderliche Werkzeuge: 10-mm-Steckschlüsseleinsatz, Schraubenzieher, dünner, scharfer Meißel, Hammer, neue Befestigungsschrauben für die Halterung (Abreißschrauben).

Trennen Sie den Minuspol der Batterie ab.

Bauen Sie das Lenkrad aus.

Lösen der Schrauben der unteren Verkleidung
Abb. 1. Wir lösen die zwei Schrauben in den Vertiefungen des unteren Teils der Verkleidung.
Abnehmen des oberen Teils der Verkleidung
Abb. 2. Wir ziehen nach oben und nehmen den oberen Teil der Verkleidung ab.
Lösen der Schrauben der unteren Verkleidung
Abb. 3. Wir lösen die zwei Schrauben zur Befestigung des unteren Teils der Verkleidung an der Lenksäule.
Abnehmen des unteren Teils der Verkleidung
Abb. 4. Wir nehmen den unteren Teil der Verkleidung ab.
Lösen der Schrauben der Schalter

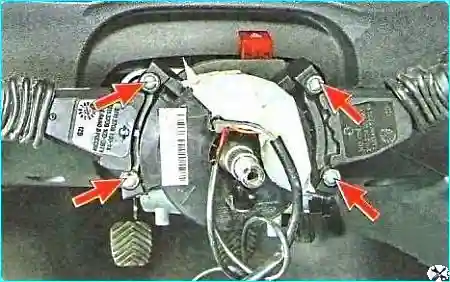

Abb. 5. Wir lösen die vier Befestigungsschrauben der Schalter unter dem Lenkrad.

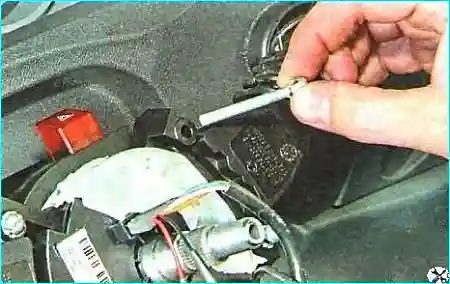

Herausziehen der Schrauben
Abb. 6. Wir ziehen die Schrauben aus den Öffnungen.
Abnehmen der Zierleiste
Abb. 7. Wir nehmen die untere Zierleiste des Armaturenbretts ab.

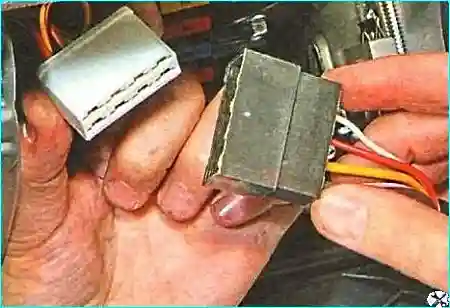

Trennen des Steckers des linken Schalters

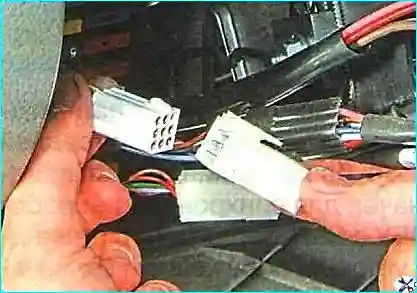

Abb. 8. Wir trennen den weißen Stecker des linken Schalters.
Trennen des Steckers des rechten Schalters
Abb. 9. Ebenso trennen wir den schwarzen Stecker des rechten Schalters.
Abnehmen des Schalterblocks

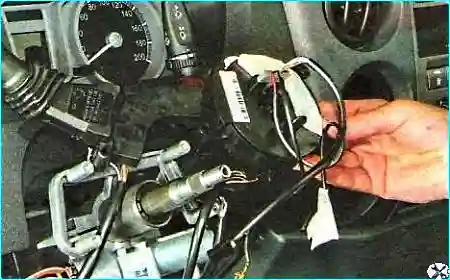

Abb. 10. Wir nehmen den Schalterblock ab.

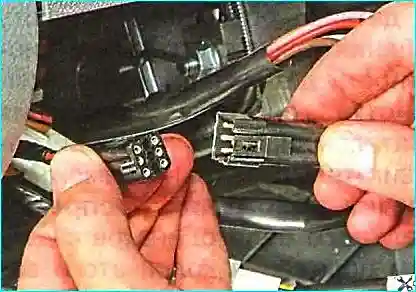

Trennen des Steckers des Zündschlosses
Abb. 11. Wir trennen den Stecker des Kabelbaums des Zündschlosses.

Das Entfernen der oben beschriebenen Elemente ist notwendig, um Zugang zu den Befestigungsschrauben des Zündschlosses zu erhalten.

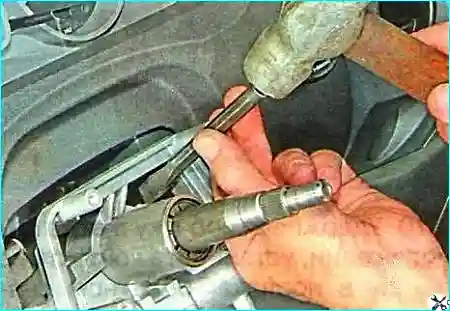

Abschlagen der Schraubenköpfe
Abb. 12. Mit Meißel und Hammer schlagen wir die Köpfe der zwei Abreißschrauben ab.

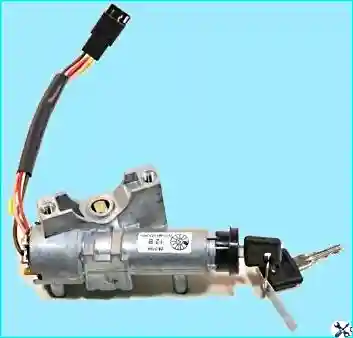

Ausbau des Zündschlosses
Abb. 13. Wir nehmen das Zündschloss ab.

Bauen Sie das neue Zündschloss in umgekehrter Reihenfolge ein und verwenden Sie dabei neue Schrauben.


Austausch der Kontaktgruppe des Zündschlosses

WICHTIG: Trennen Sie vor Beginn der Arbeiten unbedingt den Minuspol der Batterie ab!

Beim Entfernen des Sicherungsringes ist ein versehentlicher Kurzschluss der Anschlüsse der Kontaktgruppe mit dem Werkzeug oder dem Ring selbst möglich. Wenn die Batterie dabei angeschlossen ist, kann es zu einem unbefugten Start des Motors kommen. Wenn in diesem Moment ein Gang eingelegt ist, kann das Fahrzeug von selbst losfahren, was äußerst gefährlich ist!

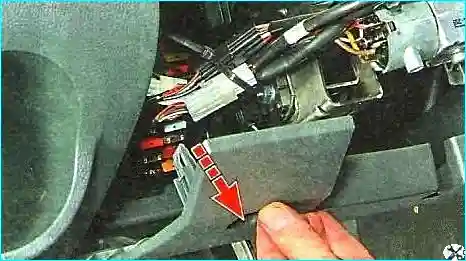

Abnehmen der unteren Zierleiste
Abb. 14. Wir nehmen die untere Zierleiste ab.
Trennen des Kabelsteckers
Abb. 15. Wir trennen den Stecker des Kabelbaums des Zündschlosses.
Anheben des Sicherungsrings

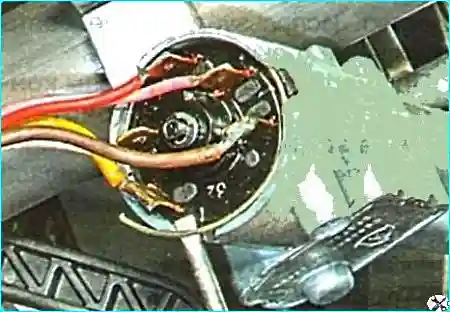

Abb. 16. Wir heben den Sicherungsring mit einem dünnen Schraubenzieher an.
Abnehmen des Sicherungsrings

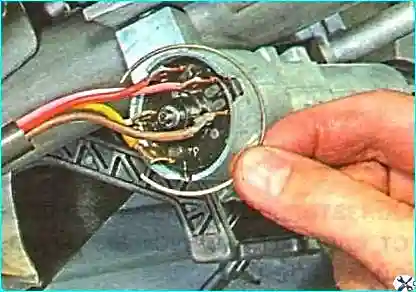

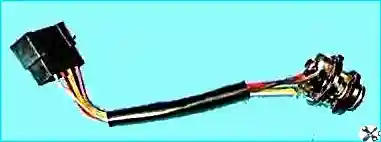

Abb. 17. Wir nehmen den Sicherungsring ab und entnehmen die Kontaktgruppe.

Achtung: Nach dem Herausziehen der Kontaktgruppe aus dem Gehäuse des Zündschlosses kann eine kleine Feder der Sperrklinke (die den Anlasser bei laufendem Motor sperrt) herausfallen. Verlieren Sie sie nicht! Ohne diese Feder funktioniert die Sperre nicht.

Feder der Sperrklinke
Abb. 18. Feder der Sperrklinke (beim Entnehmen vorsichtig sein).
Niederdrücken der Sperrklinke

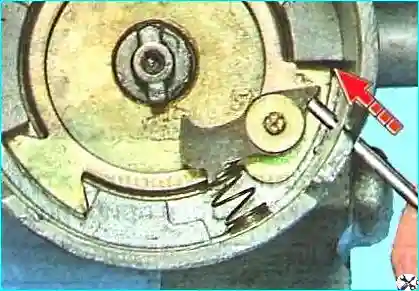

Abb. 19. Drücken Sie die Sperrklinke vor dem Einbau der Kontaktgruppe nieder.
Drücken auf den Anschlag der Klinke

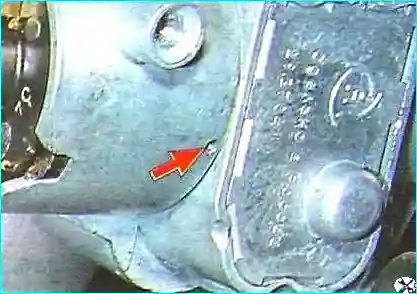

Abb. 20. Drücken Sie dazu durch die technologische Öffnung im Gehäuse mit einem dünnen Stift auf den Anschlag der Klinke.
Einbau der Kontaktgruppe
Abb. 21. Halten Sie die Klinke niedergedrückt und bauen Sie die Kontaktgruppe ein.

Stellen Sie sicher, dass der Sicherungsring fest in der Nut der Halterung des Zündschlosses einrastet.

Wenn die neue Kontaktgruppe keinen Kabelbaum hat, löten Sie die Kabel von den Anschlüssen der alten Gruppe ab und löten Sie sie gemäß dem folgenden Schema streng an die Anschlüsse der neuen Kontaktgruppe:

Verdrahtungsschema

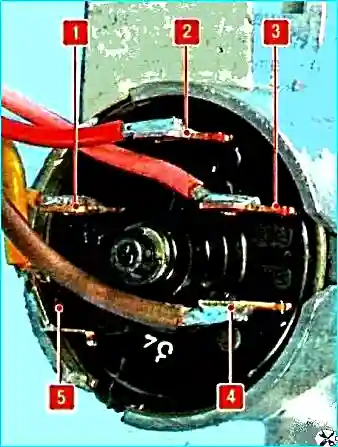

Abb. 22. Anschlussschema der Kabel an die Kontaktgruppe.
  • 1 — weißes Kabel an Anschluss 50;
  • 2 — rotes Kabel an Anschluss 15-1;
  • 3 — rosa Kabel an Anschluss 30-1;
  • 4 — braunes Kabel an Anschluss 15-2;
  • 5 — gelbes Kabel an Anschluss 30.
