Автомобили, оборудованные системой «свободные руки», имеют датчики присутствия и антенны открывания элементов кузова для распознавания карточки:
- антенну открывания в наружной ручке каждой двери,
- антенну открывания в заднем бампере,
- датчик присутствия в наружной ручке каждой двери.

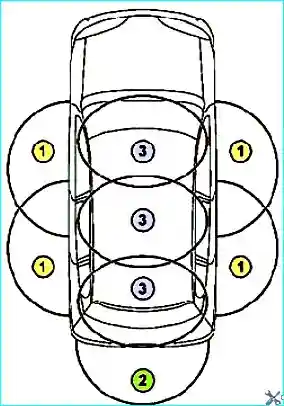

Рис. 1. Схема расположения антенн открывания дверей: 1 - антенны открывания, расположенные в наружных ручках дверей, 2 - антенна открывания, расположенная в заднем бампере, 3 - антенны запуска двигателя
Антенны запуска двигателя не оказывают влияния на отпирание автомобиля.
Напротив, невозможно запереть автомобиль при помощи выключателей «запирания», расположенных на наружных ручках, если карточка находится в зоне запуска двигателя.
Датчики перемещения встроены в датчики присутствия.
Снятие антенн
Для работы в режиме «свободные руки» наружные ручки дверей оснащены:
- датчиками присутствия для распознавания руки пользователя в сочетании с отражателем, установленным на ручке;
- кнопкой запирания;
- антенной открывания, встроенной в ручку (рис. 2).

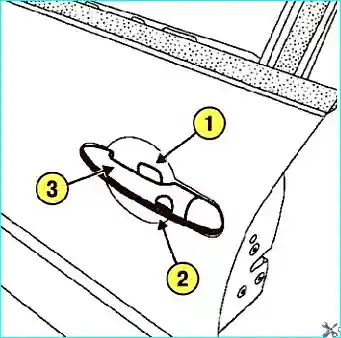

Рис. 2. Компоненты системы открывания двери: 1 - датчики, 2 - кнопка запирания, 3 - антенна открывания
Только автомобили, оборудованные системой «свободные руки», имеют выключатель запирания.
Если автомобиль не использовался примерно 72 ч, датчики присутствия отключаются.
Обнаружение команды на отпирание в этом случае осуществляется датчиком перемещения ручки.
Датчик присутствия и датчик перемещения ручки выполнены в сборе.
Снятие задней антенны

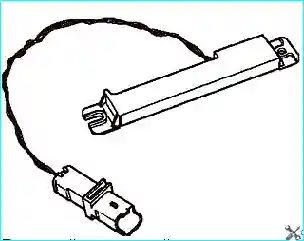

Рис. 3. Внешний вид задней антенны
Снимите задний бампер.
Разъедините разъем антенны и снимите ее (рис. 3).
Установка
Установка производится в порядке, обратном снятию.

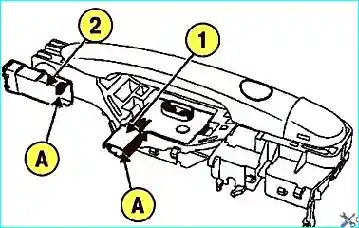

Рис. 4. Разъемы подключения антенны открывания: А - контакты подключения, 2 - разъем 1, 3 - разъем 2
Подключение антенны открывания
Датчики присутствия и перемещения (разъем 2):
- контакт 1 - Сигнал датчика;
- контакт 2 - «масса»;
- контакт 3 - Напряжение питания («+» до замка зажигания).
Антенна открывания и выключатель запирания (разъем 3):
- контакт 1 - антенна открывания;
- контакт 2 - антенна открывания;
- контакт 3 - сигнал запирания;
- контакт 4 - «масса» датчика запирания.
ПРИМЕЧАНИЕ
Выключатель запирания проверяют омметром, подключив его к контактам 3 и 4.
Значение сопротивления антенны открывания составляет приблизительно 0,2 Ом.
