Головний та робочий циліндр знімаємо для заміни або для встановлення ремкомплекту циліндрів

Зливаємо робочу рідину гідроприводу зчеплення, як зазначено у статті «Особливість конструкції зчеплення автомобіля УАЗ-3151, -31512, -31514, -31519»

 Заміна головного і робочого циліндра зчеплення УАЗ-31 , -31512, -31514, -31519Замена главного и рабочего цилиндра сцепления УАЗ-3151, -31512, -31514, -31519

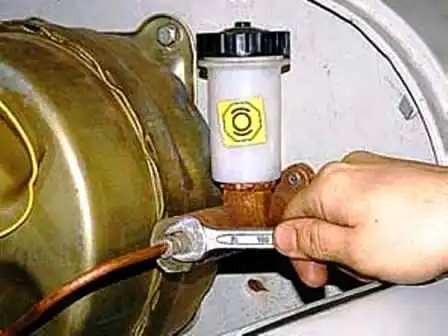

Відкручуємо ключем на 12 штуцер трубки гідроприводу

 Заміна головного і робочого циліндра зчеплення УАЗ-31, , -31512, -31514, -31519Замена главного и рабочего цилиндра сцепления УАЗ-3151, -31512, -31514, -31519

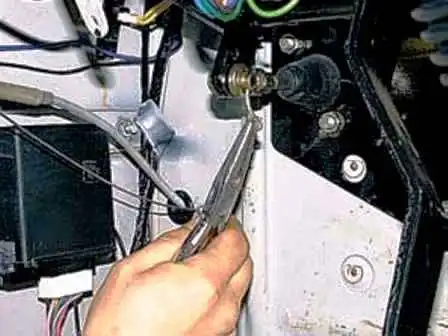

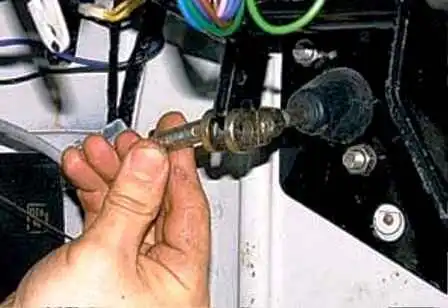

Пасатижами розшплінтовуємо вісь і виймаємо її

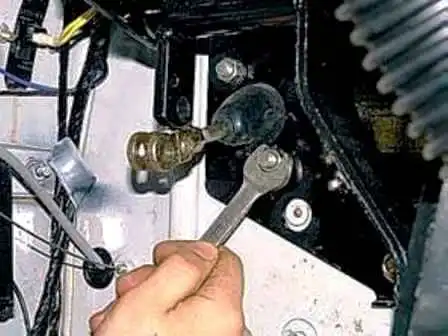

Відкручуємо ключем на 13 дві гайки кріплення головного циліндра

 Заміна головного та робочого циліндра зчеплення УАЗ-3151, -31512, -31514, -31519

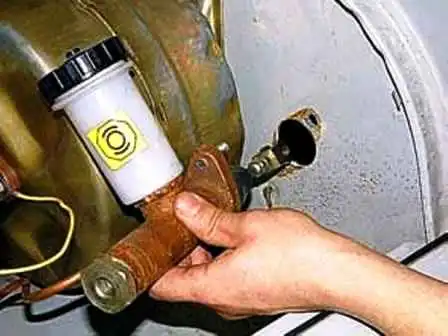

Знімаємо головний циліндр зчеплення

Встановлюємо головний циліндр у зворотному порядку

Зняття та встановлення робочого циліндра зчеплення

Зливаємо з гідроприводу робочу рідину, як описано у статті «Особливість конструкції зчеплення автомобіля УАЗ-3151, -31512, -31514, -31519»

 Заміна головного і робочого циліндра зчеплення УАЗ-31, , -31512, -31514, -31519Замена главного и рабочего цилиндра сцепления УАЗ-3151, -31512, -31514, -31519

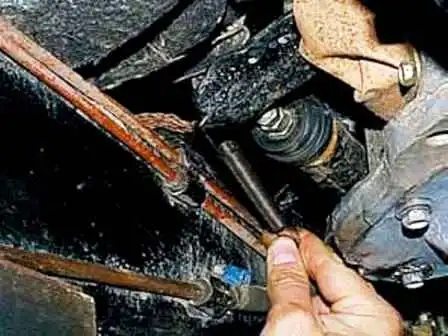

Знімаємо відтяжну пружину вилки вимкнення зчеплення

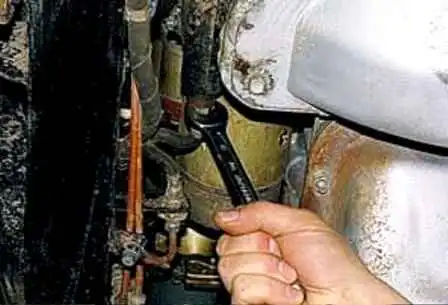

Послаблюємо ключем на 17 затягування наконечника шланга гідроприводу

 Заміна головного і робочого циліндра зчеплення УАЗ-31, , -31512, -31514, -31519Замена главного и рабочего цилиндра сцепления УАЗ-3151, -31512, -31514, -31519

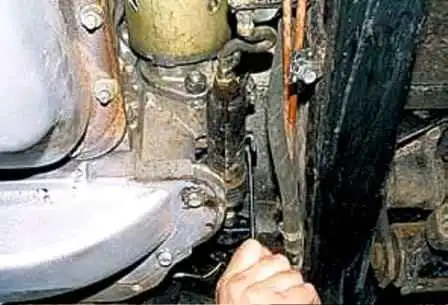

За допомогою головки на 12 відкручуємо два болти та від"єднуємо робочий циліндр від картера зчеплення

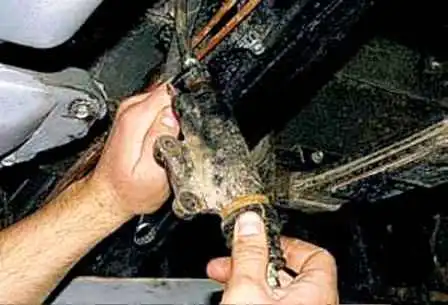

Обертаємо циліндр навколо осі та знімаємо його з різьбової частини наконечника шланга

 Заміна головного та робочого циліндра зчеплення УАЗ-3151, -31512, -31514, -31519

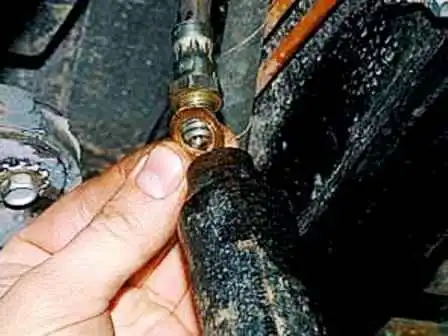

Між наконечником та циліндром встановлена ​​мідна шайба

Встановлюємо циліндр у зворотній послідовності, переконавшись, що вилка вимкнення зчеплення не змістилася з опори.

Мідну шайбу замінюємо на нову для забезпечення герметичності гідроприводу.

Заливаємо свіжу робочу рідину і прокачуємо гідропривід.

Заміна шланга гідроприводу

Оскільки робочий циліндр зчеплення розташований впритул до кронштейна кріплення шланга, знімаємо його, як описано вище

Заміна шланга гідропривода зчеплення УАЗЗаміна шланга гідроприводу зчеплення УАЗ

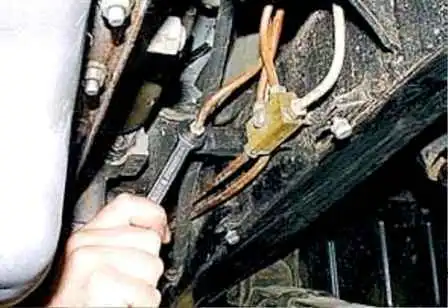

Відкручуємо ключем на 12 штуцер трубки

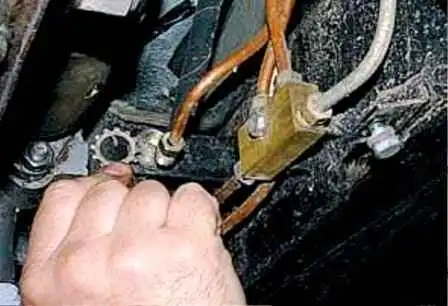

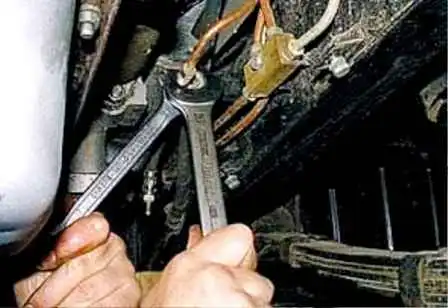

Ключом на 12 відкручуємо гайку кріплення шланга до кронштейна лонжерона, утримуючи наконечник шланга ключем на 17

Заміна шланга гідропривода зчеплення УАЗЗаміна шланга гідроприводу зчеплення УАЗ

Під гайкою встановлено контрову шайбу

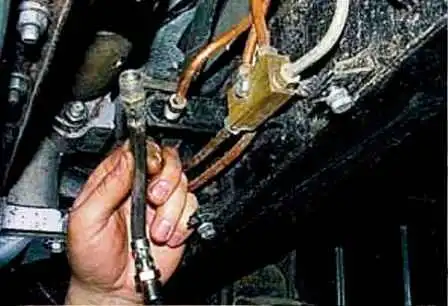

Знімаємо шланг

Встановлюємо шланг у зворотному порядку або затиснувши циліндр у тиски, кріпимо до нього шланг і потім встановлюємо разом із циліндром
