Бортова мережа постійного струму з номінальною напругою 12 В
Електрообладнання виконано за однопровідною схемою: негативні висновки джерел та споживачів електроенергії з'єднані з «масою» - кузовом та силовим агрегатом автомобіля, які виконують функцію другого дроту.
Схема розділена на п'ять частин. Кожній схемі відповідає нумерація деталей, включених до схеми.

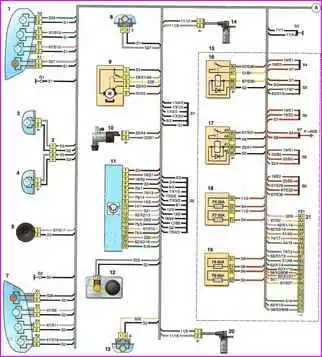

А — місце переходу джгута проводів із моторного відсіку в салон; 1 - права блок-фара; 2 - права протитуманна фара; З - колодка з'єднання зі джгутом проводів протитуманних фар; 4 - ліва протитуманна фара; 6 - звуковий сигнал; 7 - ліва блок-фара; 8 - правий бічний покажчик повороту; 9 - очищувач вітрового скла; 10 - омивач вітрового скла; 11 - блок управління ABS; 12 - датчик рівня гальмівної рідини; 13 - лівий бічний покажчик повороту; 14 - датчик частоти обертання правого переднього колеса; 15 - блок реле та запобіжників у моторному відсіку; 16 - реле вентилятора обігрівача; 17 - реле протитуманних фар; 18, 19 - запобіжники в блоці реле та запобіжників у моторному відсіку; 20 - датчик частоти обертання лівого переднього колеса; 21 - колодка з'єднання зі джгутом проводів двигуна;
Продовження 1 схеми з'єднань переднього джгута проводів кузова
22 - правий підрульовий перемикач; 23 - подушка безпеки водія; 24 - спіральний кабель; 25 - лівий підрульовий перемикач; 26 - колодки аудіосистеми; 29 - вимикач сигналів гальмування; 30 - реле обігріву заднього скла; 31 - котушка іммобілайзера; 32 - колодка з'єднання зі джгутом проводів вимикача запалювання; 33 - вимикач запалювання; 34 - електропривод замку правих передніх дверей; 35 - склопідйомник правих передніх дверей; 36 - правий передній динамік; 37 - праве зовнішнє дзеркало; 38 - колодка з'єднання з правим зовнішнім дзеркалом; 39 - ліве зовнішнє дзеркало; 40 - колодка з'єднання з лівим зовнішнім дзеркалом:

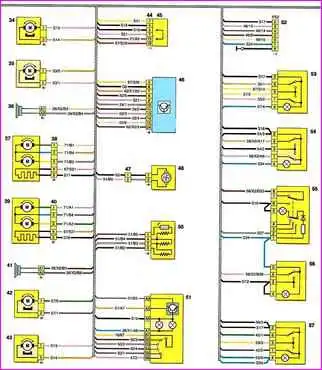

Продовження 2 схеми з'єднань переднього джгута проводів кузова
41 - лівий передній динамік; 42 - склопідйомник лівих передніх дверей; 43 - електропривод замку лівих передніх дверей; 44 - колодка діагностики; 45 - кришка колодки діагностики з перемичкою; 46 - блок управління подушками безпеки; 47- колодка з'єднання зі джгутом проводів вентилятора обігрівача; 48 - вентилятор обігрівача; 50 - блок додаткових резисторів вентилятора обігрівача; 51 - блок управління вентиляцією, опаленням та кондиціюванням; 52 - колодка з'єднань зі джгутом проводів подушки безпеки переднього пасажира та освітлення речового ящика: 53 - вимикач склопідйомника правих передніх дверей; 54 - вимикач центрального замка; 55 - вимикач аварійної сигналізації; 56 - вимикач обігріву заднього скла; 57- вимикач склопідйомника лівих передніх дверей;

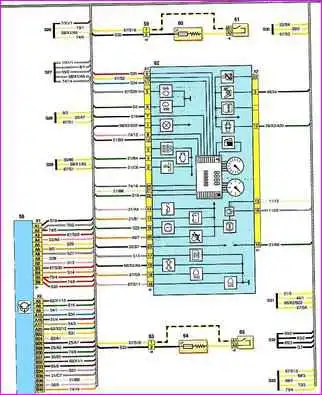

Продовження 3 схеми з'єднань переднього джгута проводів кузова
58 - комутаційний блок; 59 - колодка з'єднання зі джгутом обігрівача правого переднього сидіння; 60 - елемент обігріву правого переднього сидіння; 61 - вимикач обігріву правого переднього сидіння; 62 – комбінація приладів; 63 - колодка з'єднань зі джгутом обігріву передніх сидінь; 64 - елемент обігріву лівого переднього сидіння; 65 - вимикач обігріву лівого переднього сидіння; 66 - прикурювач; 67 – блок запобіжників у салоні

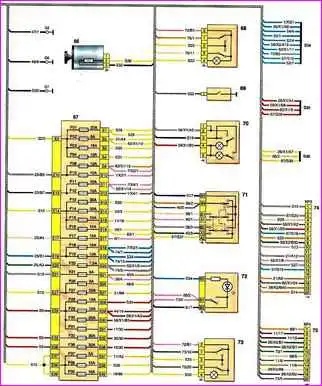

Продовження 4 схеми з'єднань переднього джгута проводів кузова
68 - вимикач склопідйомника правих задніх дверей; 69 - вимикач сигналізатора включення гальма стоянки і несправності гальмівної системи; 70 - плафон освітлення салону; 71 - регулятор управління електроприводами зовнішніх дзеркал; 72 - вимикач блокування задніх склопідйомників; 73 - вимикач склопідйомника лівих задніх дверей; 74, 75 — колодки з'єднання із заднім джгутом проводів кузова
Схема задньої частини джгутів проводів кузова розташована у статті - Схема з'єднань заднього джгута проводів кузова автомобіля Ніссан Альмера
