У статті розглянемо розбирання та зняття задніх бокових дверей автомобіля.
Зняття та встановлення оббивки задніх дверей
Знімаємо внутрішню ручку дверей, для цього:
- викручуємо гвинт кріплення внутрішньої ручки приводу замка дверей;

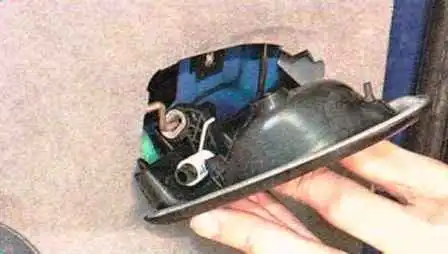

- виймаємо ручку з гнізда в оббивці і, від'єднавши від її важеля тягу приводу, знімаємо ручку
Знімаємо ручку склопідйомника, потягнувши на себе, звільняємо від фіксаторів

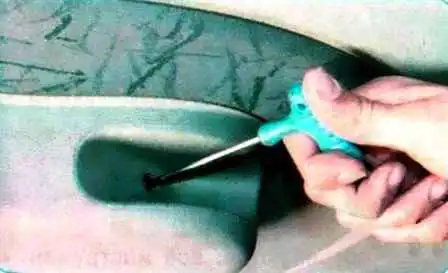

Викручуємо гвинт кріплення оббивки на підлокітнику

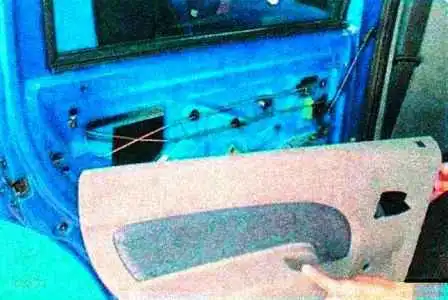

Від'єднуємо оббивку дверей від панелі дверей, виводимо з отвору кнопку блокування замка та знімаємо оббивку.

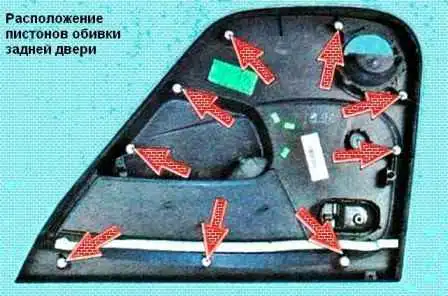

Оббивка дверей прикріплюється за допомогою дев'яти пістонів

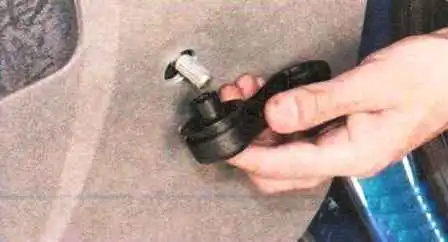

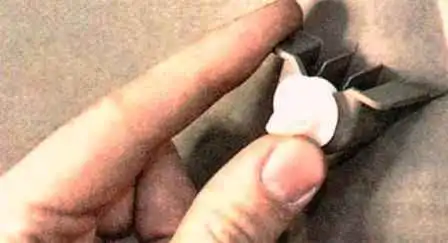

Якщо пістони пошкоджені, замінюємо їх, вийнявши з кронштейнів оббивки

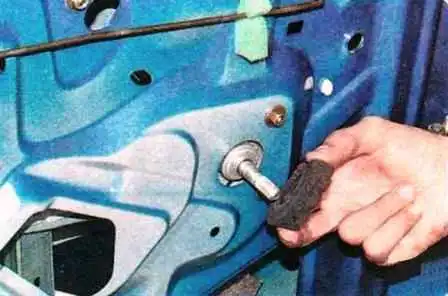

Якщо необхідно, знімаємо поролонове кільце ущільнювача.
Заміна скла задніх дверей
Знімаємо оббивку дверей, як описано вище

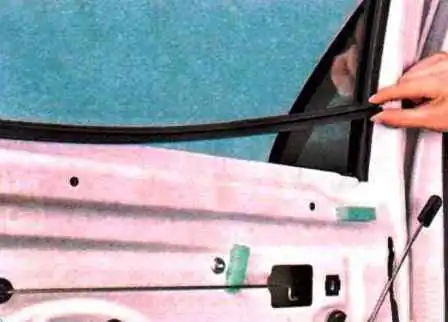

Опускаємо повністю скло та знімаємо його внутрішній ущільнювач
Піднімаємо скло, щоб болти кріплення обойми скла до повзуна склопідйомника встановилися навпроти технологічних отворів у панелі дверей.

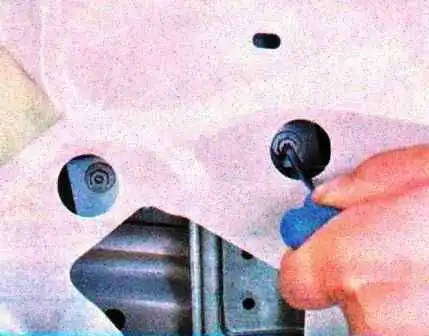

Підтримуючи скло, викручуємо два гвинти кріплення обойми до повзуна

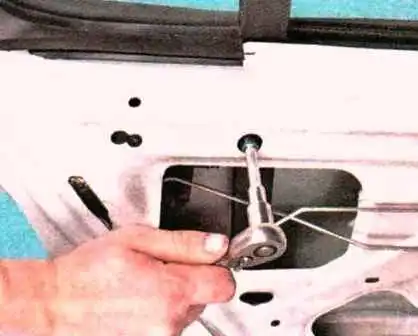

Викручуємо болт кріплення направляючої до дверей через технологічний отвір на панелі дверей
Трохи тягнемо вниз напрямну

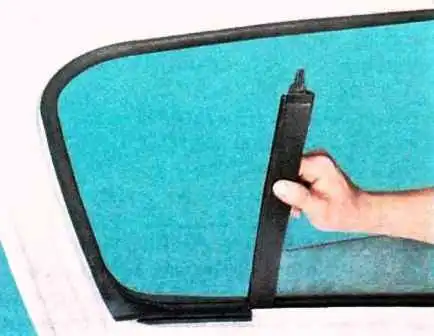

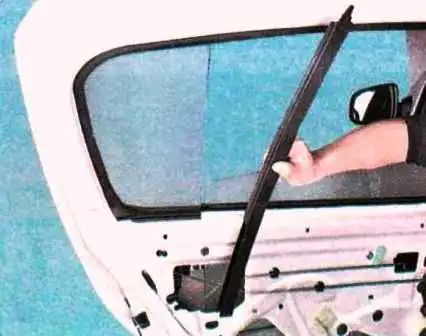

І знімаємо напрямну

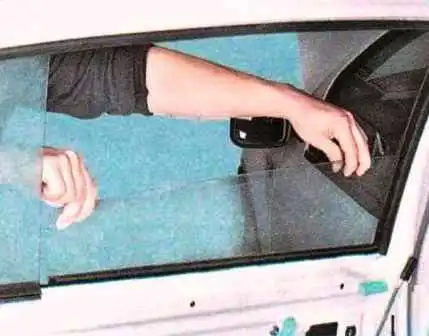

Виймаємо скло з дверей, виймаючи його вгору та повертаючи в отворі дверей
Якщо потрібно, знімаємо нерухоме скло, нахиливши його вперед.
Встановлюємо скло та всі деталі у зворотному порядку.
Зняття склопідйомника
Знімаємо оббивку дверей, як описано вище
Знімаємо скло задніх дверей (можна не виймати скло, його можна зафіксувати у верхньому положенні за допомогою малярського скотчу або інших пристроїв)

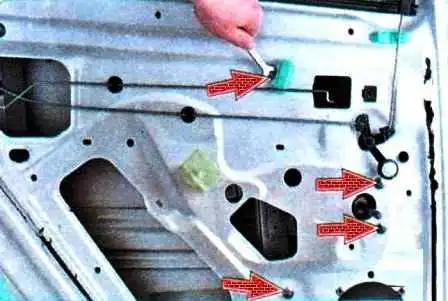

Відкручуємо чотири гайки кріплення склопідйомника до панелі дверей

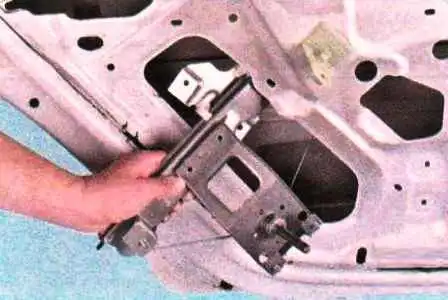

Виймаємо склопідйомник із порожнини дверей через монтажний отвір у внутрішній панелі дверей
Встановлюємо склопідйомник у зворотному порядку.
Зняття зовнішньої ручки задніх дверей
Піднімаємо скло та знімаємо оббивку задніх дверей

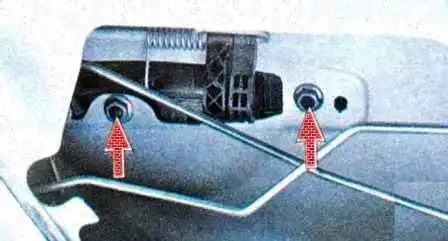

Відкручуємо дві гайки кріплення зовнішньої ручки

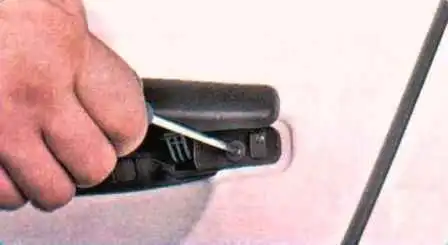

Піднявши клавішу ручки, викручуємо гвинт
Виймаємо ручку з гнізда у двері, від'єднавши від її важеля тягу приводу замка
Встановлюємо зовнішню ручку задніх дверей та всі зняті деталі у зворотному порядку.
Заміна замка задніх дверей
Знімаємо оббивку задніх дверей та скло задніх дверей, як описано вище

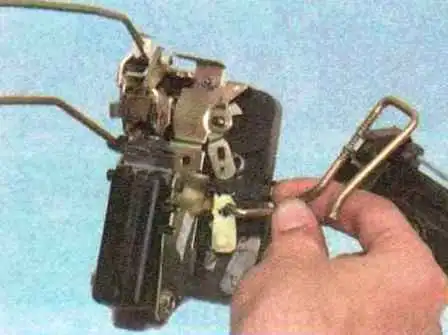

Від'єднуємо тягу зовнішньої ручки від важеля замка, відстебнувши фіксатор тяги та повернувши його убік (показано на знятій ручці та замку)
Піднімаємо викруткою та виймаємо з отвору в панелі вісь коромисла приводу блокування замка
Повертаємо коромисло на 90˚ проти годинникової стрілки

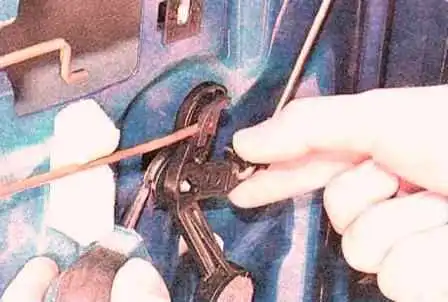

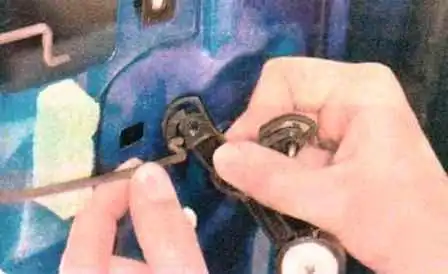

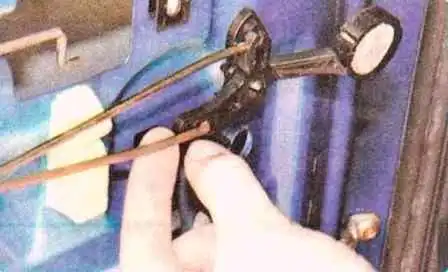

І від'єднавши від коромисла тягу приводу блокування замка, знімаємо коромисло разом із тягою кнопки блокування

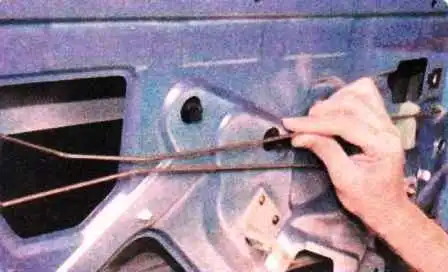

Виймаємо з тримачів на внутрішній панелі двері тяги приводу та блокування замка

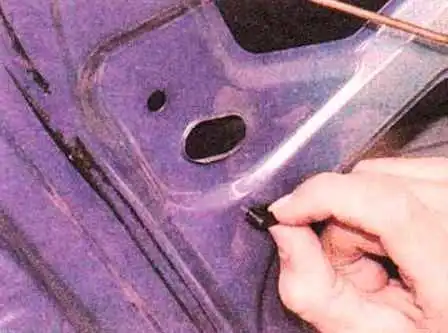

Стискаємо фіксатори тримача тяги, утоплюємо їх усередину та знімаємо тримач

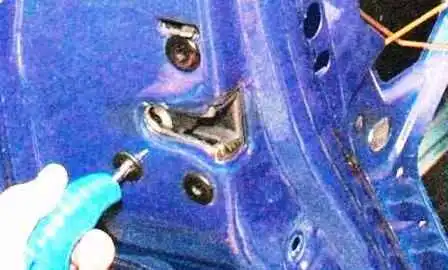

Викручуємо три гвинти кріплення замка до панелі дверей

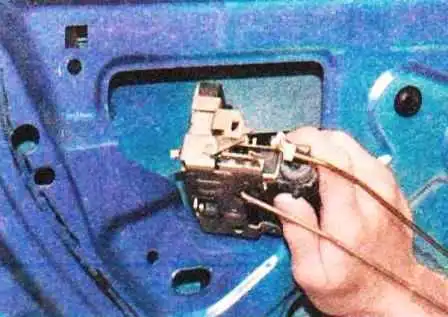

Виводимо замок у технологічний отвір на панелі дверей

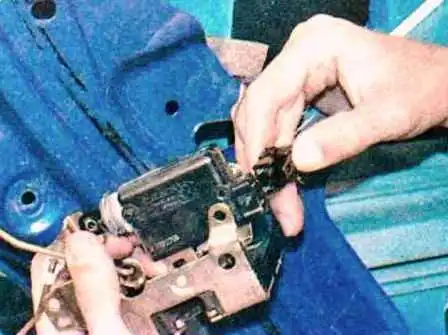

Відстібаємо від замка колодку проводів та знімаємо замок з автомобіля

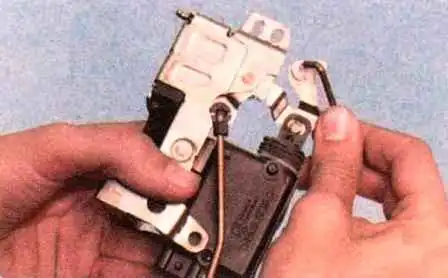

При заміні замка від'єднуємо від нього тяги внутрішньої ручки приводу та блокування, відстебнувши та повернувши в сторони їх фіксатори та встановлюємо їх на новий замок.

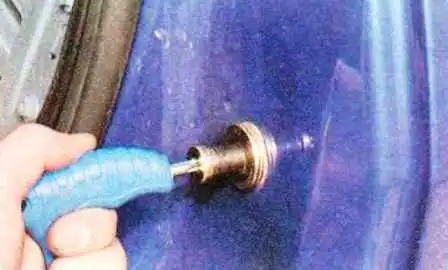

Для зняття клямки замка двері викручуємо її зі стійки кузова (краще скористатися ударною викруткою)
При необхідності регулюємо точність замикання замка.
Заміна обмежувача відчинення задніх дверей
Знімаємо оббивку задніх дверей
Викручуємо гвинт кріплення обмежувача до центральної стійки кузова

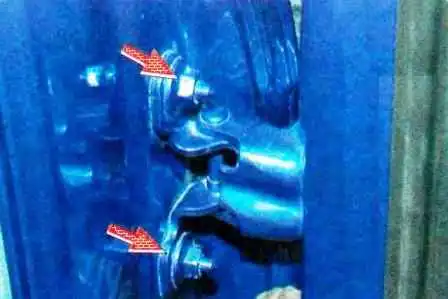

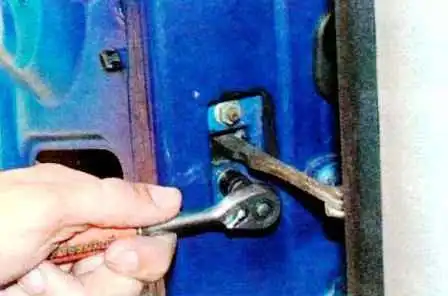

Відкручуємо дві гайки кріплення обмежувача до дверей

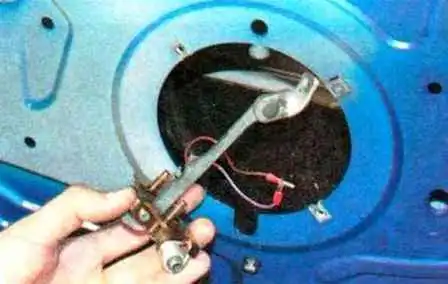

Виймаємо обмежувач через отвір для динаміка
Зняття та встановлення дверей
Знімаємо оббивку дверей
Від'єднуємо від центральної стійки обмежувач відчинення дверей
Від'єднуємо колодку дротів від моторедуктора замку

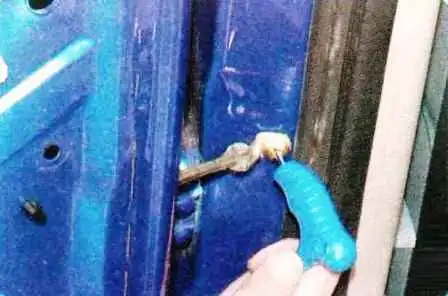

Виймаємо з отвору в торці дверей захисний чохол джгута проводів і витягніть джгут із порожнини дверей
Позначаємо положення петель на дверях, обвівши петлі по контуру фломастером
Притримуючи двері за допомогою помічника, відкручуємо гайки кріплення верхньої та нижньої петель до дверей та знімаємо двері.
Встановлюємо двері у зворотній послідовності.
