Паливний модуль знімаємо для ремонту або заміни
Паливний модуль встановлений у верхній частині паливного бака.
До складу модуля входить електронасос, датчик покажчика рівня палива, регулятор тиску палива, фільтр грубого очищення палива, фільтр тонкого очищення палива
Якщо при роботі двигуна втрачається потужність двигуна, виникає підвищений шум насоса, а також при зниженому тиску палива (менше 3,45 кгс/см 2) то, швидше за все, несправність пов'язана з паливним модулем.
Зняття та встановлення паливного модуля

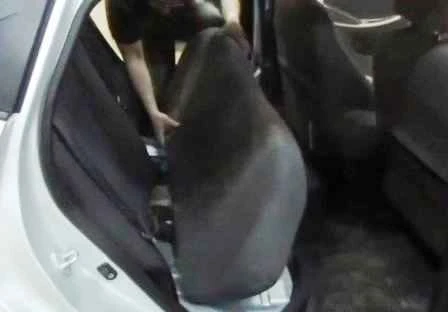

Знімаємо подушку заднього сидіння

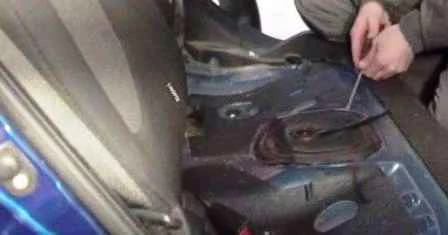

Акуратно піднімаємо кришку лючка паливного бака (встановлюється на герметик)

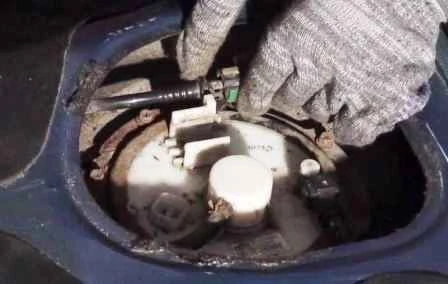

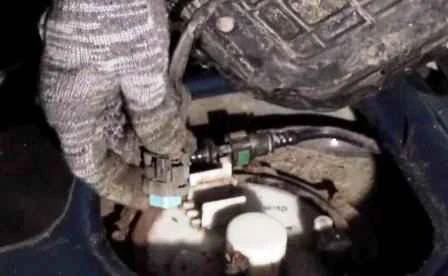

Натискаємо на пластмасові фіксатори колодки проводів
Від'єднуємо колодку від паливного модуля

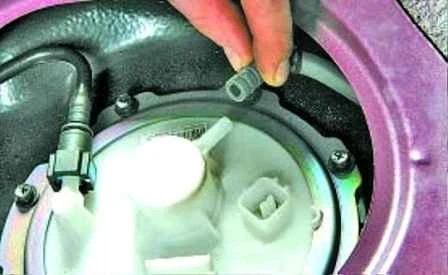

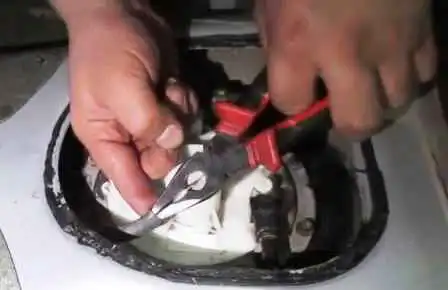

Стискаємо пасатижами та відводимо хомут кріплення по шлангу зворотного трубопроводу
Знімаємо шланг зі штуцера паливного модуля

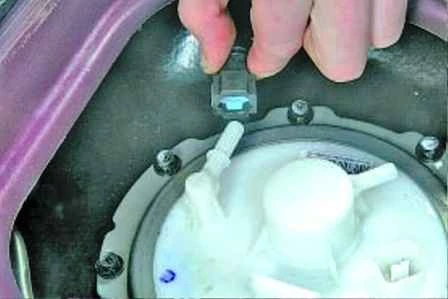

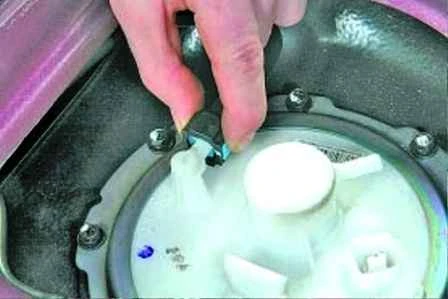

Стискаємо пластмасові засувки фіксатора наконечника паливопроводу
І знімаємо паливопровід зі штуцера паливного модуля
Віджимаємо фіксатор та виймаємо тримач паливопроводу з отвору в кронштейні паливного модуля

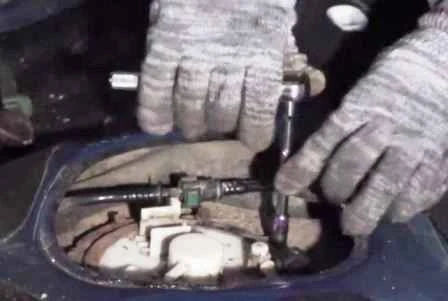

Викручуємо вісім болтів кріплення притискного кільця паливного модуля

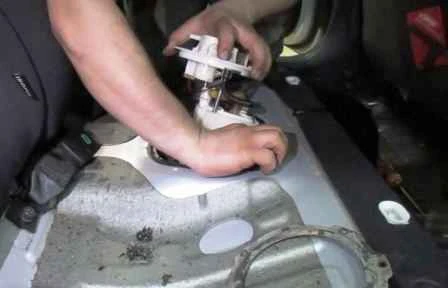

Виймаємо з бака паливний модуль. Виймати потрібно акуратно, щоб не погнути важіль поплавця датчика покажчика рівня палива.
Вилучаємо кільце ущільнювача паливного модуля
Зливаємо з паливного модуля залишки палива в заздалегідь підготовлену ємність
Встановлюємо паливний модуль у зворотному порядку
Ремонт паливного модуля

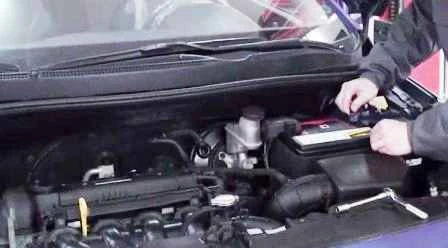

Від'єднуємо мінусову клему акумулятора
Знімаємо паливний модуль, як описано вище

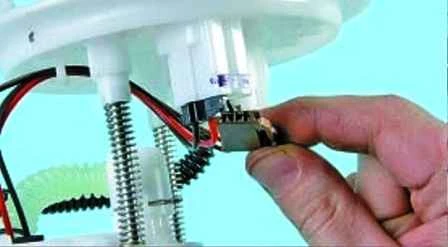

Стискаємо фіксатор та від'єднуємо від кришки паливного модуля колодку проводів датчика покажчика рівня палива

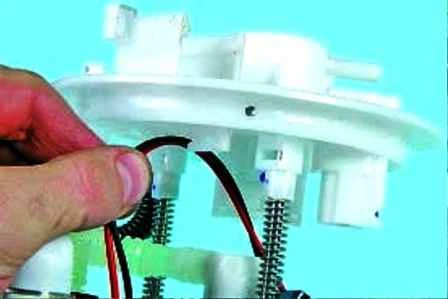

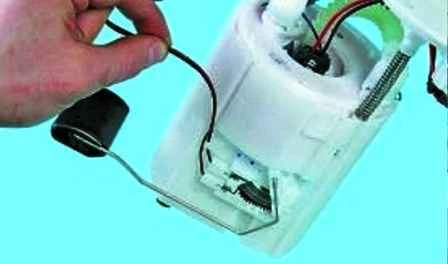

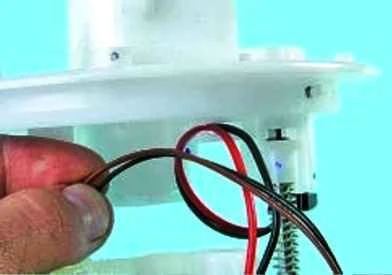

Виводимо дроти з тримача на кришці паливного модуля зверху

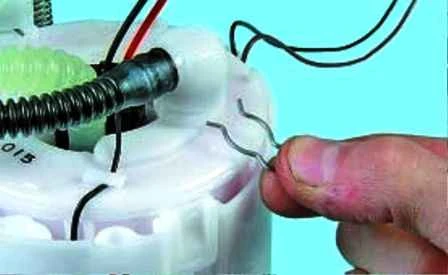

І на фільтрі тонкого очищення знизу

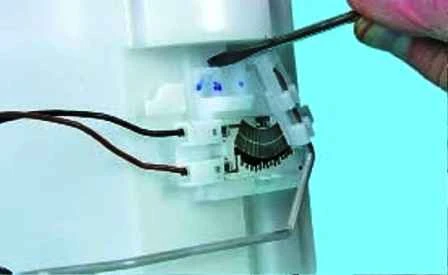

Піднімаємо викруткою фіксатор кріплення датчика рівня палива

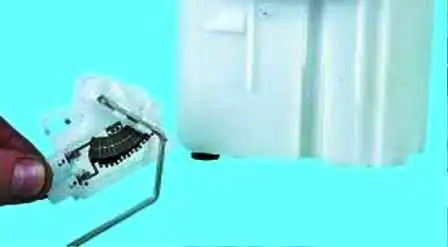

Знімаємо датчик
У багатьох випадках порушення роботи датчика рівня палива пов'язане з окисленням контактної групи та пластини його повзуна.
Потрібно протерти контакти реостату спиртом та перевірити роботу датчика.
Якщо неможливо видалити дефекти, датчик необхідно замінити.

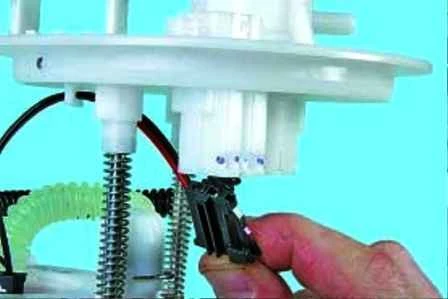

Стискаємо фіксатор та від'єднуємо від кришки паливного модуля колодку проводів електричного бензонасосу
Виводимо дроти з тримача на кришці паливного модуля

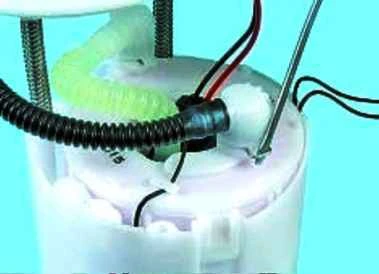

Піднімаємо викруткою та віджимаємо фіксатор пружинної скоби

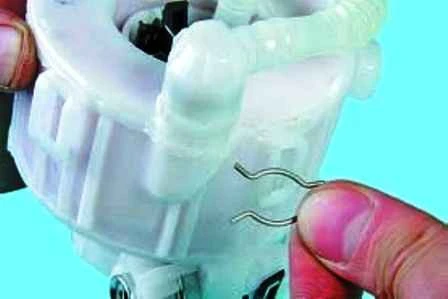

Знімаємо скобу

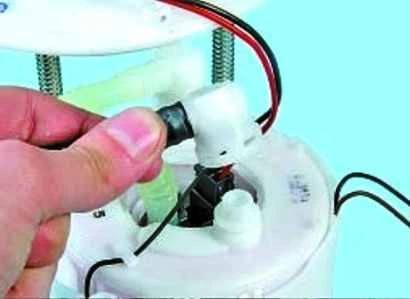

Від'єднуємо наконечник магістралі від фільтра тонкого очищення

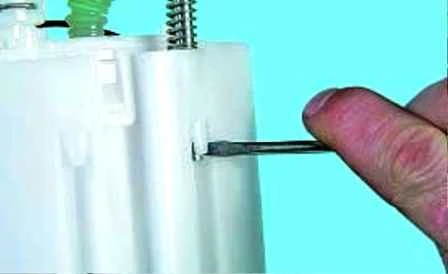

Віджимаємо фіксатори стрижнів викруткою

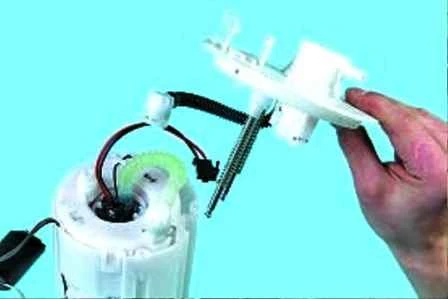

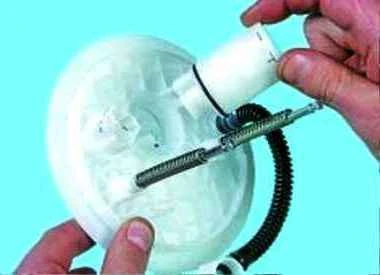

Знімаємо кришку паливного модуля
Піднімаємо клапан системи уловлювання парів палива викруткою
Знімаємо клапан із кришки паливного модуля

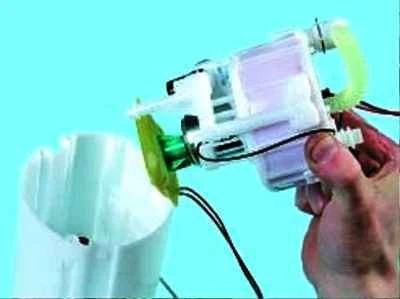

Виймаємо з фільтра тонкого очищення корпус паливного модуля

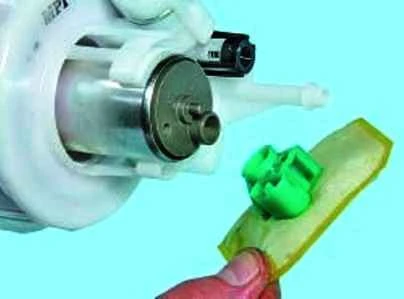

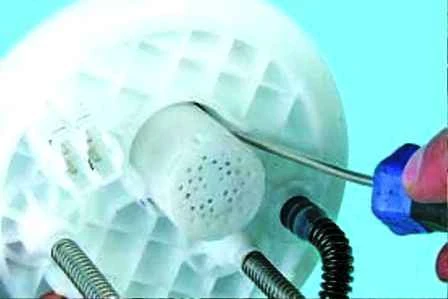

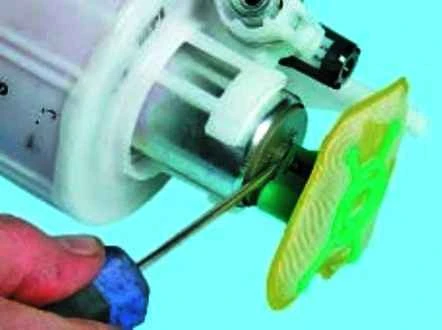

Піднімаємо викруткою фільтр грубого очищення палива
Від'єднуємо фільтр від штуцера електробензонасоса

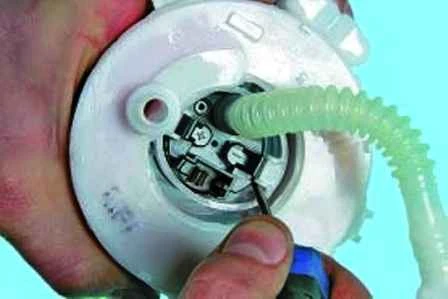

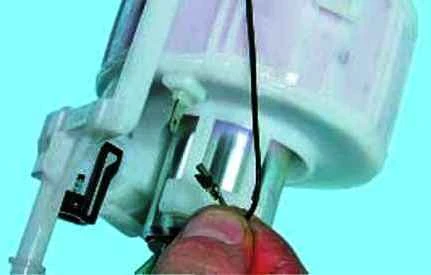

Від'єднуємо наконечник дроту від виведення корпусу паливного модуля

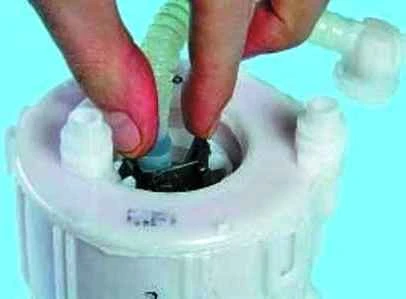

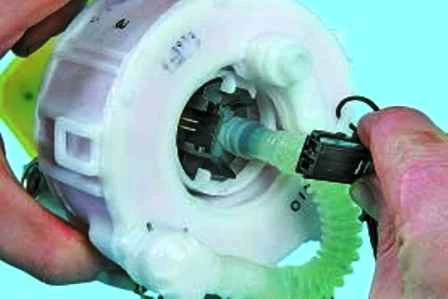

Від'єднуємо колодку проводів від електробензонасосу

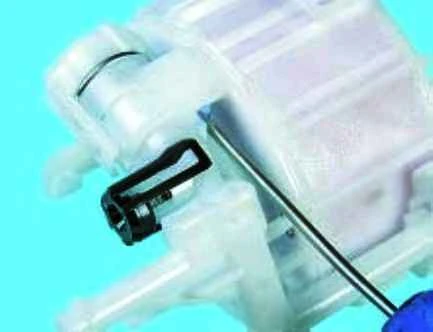

Піднімаємо викруткою та віджимаємо фіксатор пружинної скоби
Знімаємо скобу

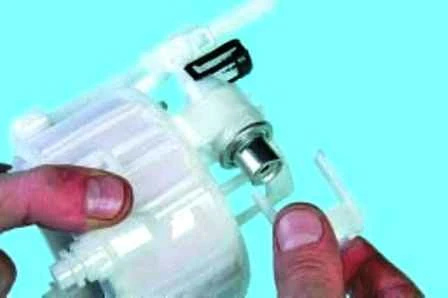

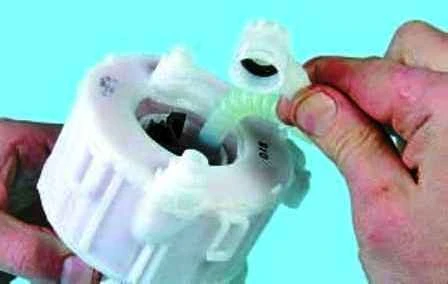

Від'єднуємо наконечник паливної магістралі від штуцера корпусу паливного модуля

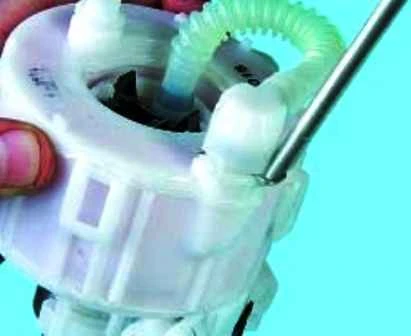

Стискаємо пальцями фіксатори
Піднімаємо викруткою

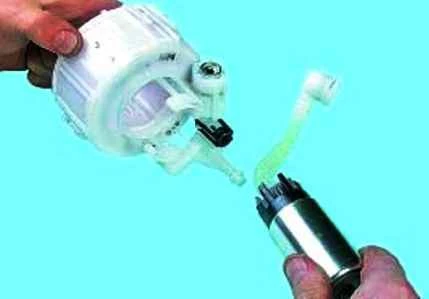

І знімаємо електробензонасос із корпусу паливного модуля
Розтискаємо вушка фіксатора регулятора тиску палива
І знімаємо фіксатор регулятора тиску палива

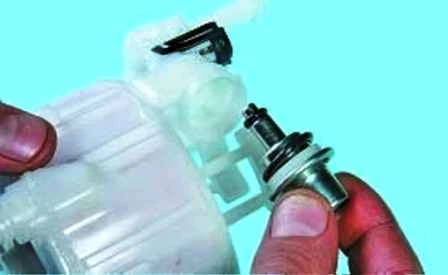

Знімаємо регулятор тиску палива
Збираємо та встановлюємо паливний модуль у зворотній послідовності.
Перевіряємо герметичність з'єднань та закриваємо лючок паливного модуля.
