В подкапотном пространстве обычно на автомобилях устанавливают блок предохранителей силовых цепей обслуживания силовой установки и передних осветительных приборов

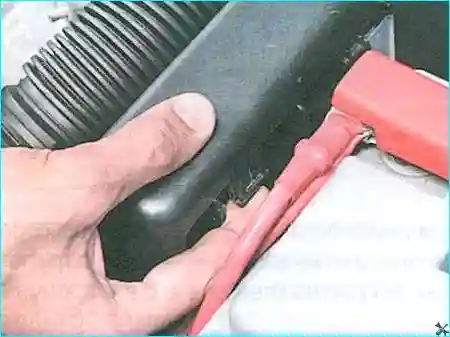

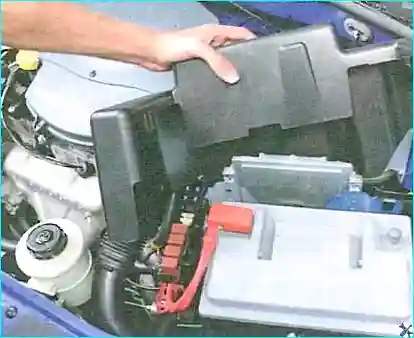

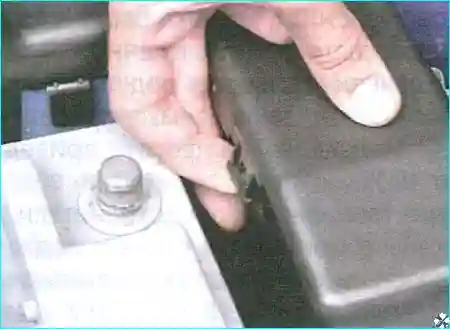

Для доступа к монтажному блоку, расположенному в подкапотном пространстве, отожмите левый и правый фиксаторы крышки, затем снимите крышку монтажного блока.
При необходимости замены извлеките реле (предохранитель), покачивая его из стороны в сторону

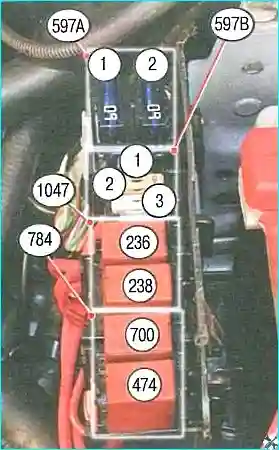

Рис. 2а. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (правая часть)

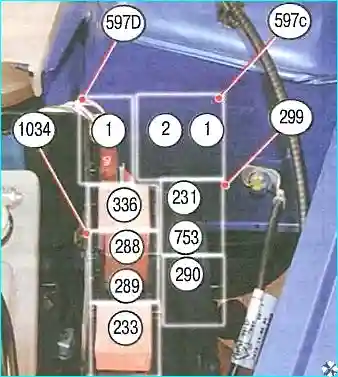

Рис. 2б. Номера реле и предохранителей в монтажном блоке, расположенном 8 моторном отсеке (левая часть)
Назначение реле и предохранителей
В монтажном блоке расположенном в подкапотном пространстве (рис. 2а, 2б)
Блок - Номер реле/предохранителей - Назначение
597А
F1 (60 А) Охранная сигнализация, переключатель наружного освещения, реле системы освещения дневного движения (блок 1034)
F2 (60 А) Переключатель наружного освещения, монтажный блок предохранителей в салоне
597В
F1 (30 А) Питание платы реле
F2 (25 А) Цепь питания реле системы впрыска
F3(5A) Цепь питания реле системы впрыска. ЭБУ системы впрыска
597С
F1 (50 А) ЭБУАВБ
F2(2SA) ЭБУABS
597D
F1 (40 А) Реле большой скорости вращения электровентилятора (реле 236), плата реле
299
231 (20 А) Противотуманные фары
753 (20 А) Насос омывателя фар
784
474 (20 А) Реле включения компрессора кондиционера
700 (20 А) Реле малой скорости вращения электровентилятора
1034
288 (20 А) Реле освещения дневного движения
289 (20 А) Реле освещения дневного движения
290 (20 А) Реле освещения дневного движения
1047
236 (20 А) Реле топливного насоса
238 (20 А) Реле блокировки впрыска
Отдельные реле
233 (40 А) Реле вентилятора отопителя
236 (40 А) Реле большой скорости вращения электровентилятора
Предохранители и реле в салоне автомобиля
Монтажный блок с предохранителями расположен в левом торце панели приборов под пластиковой крышкой
Следует иметь в виду, что на конкретной модели автомобиля могут отсутствовать некоторые цепи, указанные в таблице, и различаться положения блоков
Для получения доступа к монтажному блоку снимите крышку в панели приборов.
На внутренней стороне крышки нанесена схема расположения реле и предохранителей, а также находятся запасные предохранители различных номиналов и пластмассовый пинцет для извлечения предохранителей из монтажного блока.
Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее.
При поисках неисправности просмотрите указанные в табл.1 цепи, которые защищает данный предохранитель.
Извлеките заменяемый предохранитель с помощью пинцета.

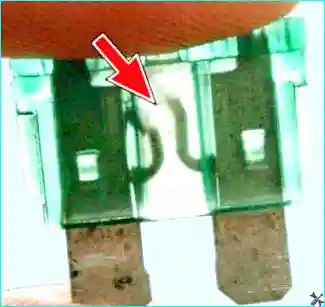

Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась).
Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).
Если есть сомнения в целостности предохранителя, то нужно воспользоваться тестером.
Запасные предохранители разных номиналов расположены на обратной стороне крышки монтажного блока.

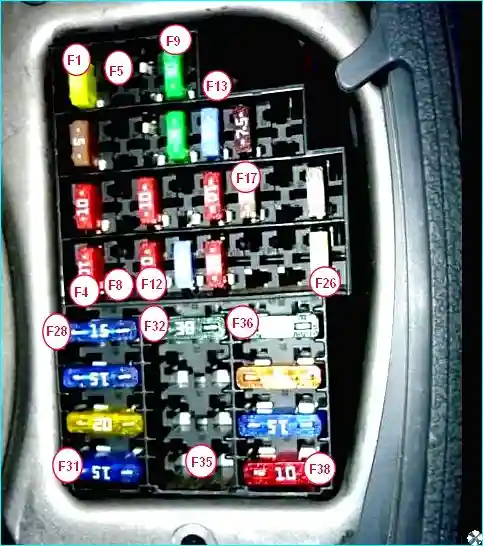

Цепи защищаемые предохранителями (показаны на фото), приведены в таблице 1.
Цепи защищаемые предохранителями
Номер предохранителя – Цвет - Защищаемая цепь
F1 (20 А) – Желтый - Очиститель ветрового стекла
F2 (5 А) – Бежевый - Комбинация приборов, ЭБУ
F3(20A) - Желтый - Фонари заднего хода, стоп-сигналы
F4 (10 А) – Красный - Подушка безопасности
F5 – Красный - Тоже
F6 – Резерв - Место под установку охранной сигнализации
F7, F8 – Резерв - Прицеп
F9 (10 А) – Красный - Левая фара (ближний свет)
F10 (10 А) – Красный - Правая фара (ближний свет)
F11 (10А) – Красный - Левая фара (дальний свет)
F12 (10 А) – Красный - Правая фара (дальний свет)
F13 (30 А) – Зеленый - Задний электростеклолодьемник
F14 (30 А) – Зеленый - Передний электростеклолодьемник
F15 (10 А) – Красный - ABS
F16 (15 А) – Резерв - Электроподогрев сидений
F17 (15 А) – Синий - Звуковой сигнал
F18(10 А) – Красный - Габаритный свет левого борта
F19 (7.5 А) – Красный - Габаритный свет правого борта
F20 (7.5 А) – Коричневый - Задний противотуманный фонарь
F21 (5 А) – Бежевый - Электрообогрев наружных зеркал заднего вида
F22 ─
F23 – Резерв - Место под установку охранной сигнализации
F24 F25 F26 F27 ─
F28 (15А) - Синий - Освещение салона
F29 (15 А) – Синий - Общее питание
F30 (20 А) – Желтый - Блокировка открывающихся элементов кузова
F31 (15 А) – Синий - Противотуманные фары
F32 (30 А) – Зеленый - Электрообогрев заднего стекла
F33 F34 F35 ─
F36 (30 А) – Зеленый - Система отопления (кондиционирования) и вентиляции салона
F37 (5 А) – Бежевый - Электропривод наружных зеркал заднего вида
F38 (10 А) – Красный - магнитола
F39 (30 А) – Зеленый - Система отопления (кондиционирования) и вентиляции салона
