Если при проверке тормозов вакуумный усилитель не работает, следует его заменить
Вам потребуются: отвертка с плоским лезвием, торцовая головка «на 13».
Отсоедините провод от клеммы «минус» аккумуляторной батареи.

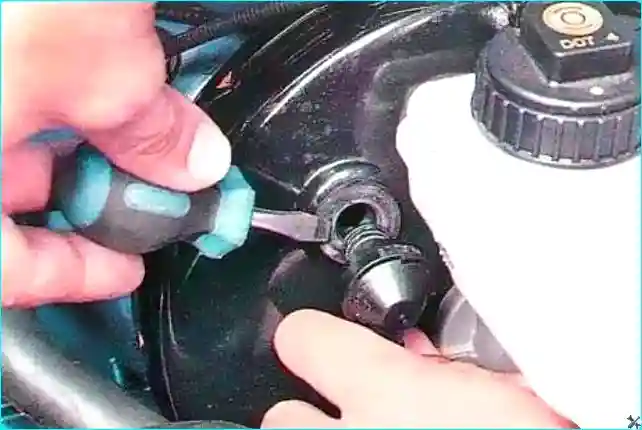

Отсоедините от вакуумного усилителя шланг к впускной трубе, поддев отверткой обратный клапан шланга

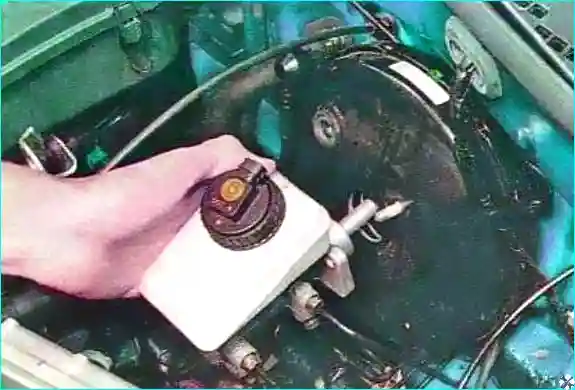

Снимите главный тормозной цилиндр (см. «Главный тормозной цилиндр Renault Logan»).
При наличии достаточных навыков главный тормозной цилиндр можно не снимать полностью, достаточно отсоединить его от усилителя тормозов и отвести вперед, не отсоединяя от него трубопроводы.

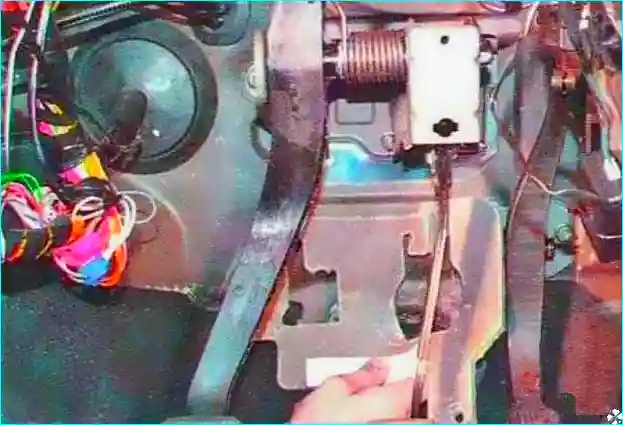

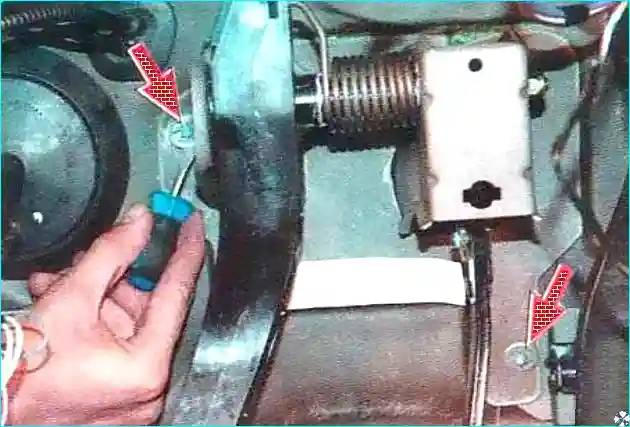

Поддев отверткой, снимите два держателя шумоизоляционной накладки и снимите накладку.

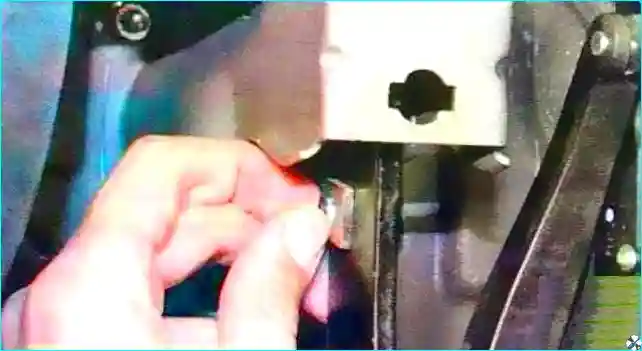

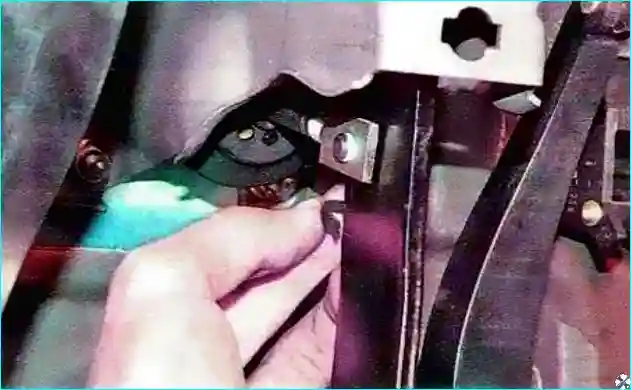

Отсоедините от педали тормоза толкатель вакуумного усилителя, для чего отстегните от педали пружинный фиксатор пальца и, сжав пластмассовое стопорное кольцо извлеките палец из отверстий педали и вилки толкателя.
Замените палец вилки толкателя усилителя тормозов, если он изношен или повреждены пружинный фиксатор и стопорное кольцо.

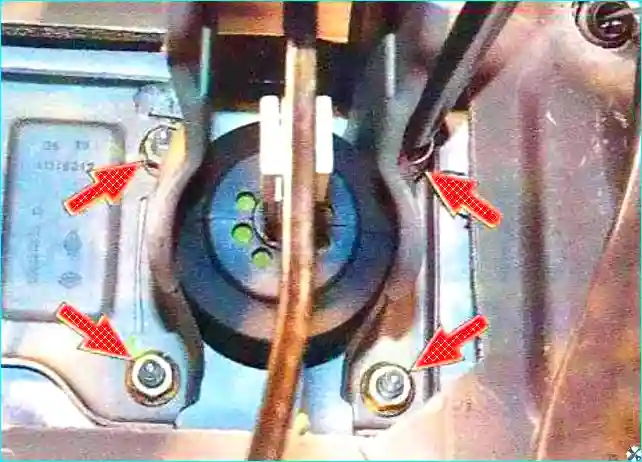

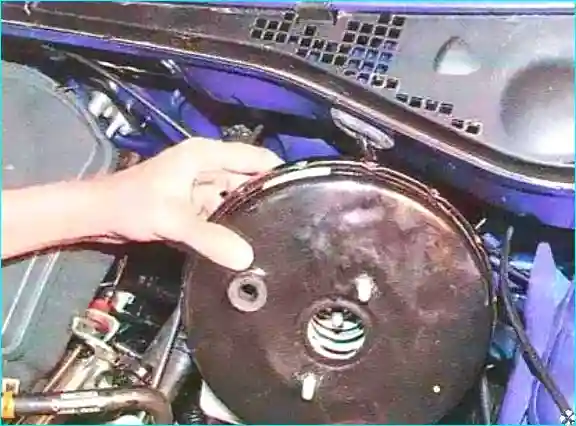

Отверните четыре гайки крепления вакуумного усилителя тормозов к щиту передка и снимите вакуумный усилитель
Регулировочные размеры вакуумного усилителя тормозов: Х-22,3 мм L=145,8 мм
Установите вакуумный усилитель и все снятые детали в порядке, обратном снятию
Перед установкой проверьте регулировочные размеры усилителя и при необходимости восстановите их вращением регулировочного болта штока усилителя (размер X) и вилки толкателя при отпущенной контргайке (размер L).
Регулировочный болт штока усилителя зафиксирован от самоотворачивания в процессе эксплуатации анаэробным фиксатором резьбы.
Залейте тормозную жидкость и удалите воздух из системы (см. «Замена тормозной жидкости Рено Логан»).
