Отсоединяем минусовую клемму аккумулятора
После отключения питания нужно подождать не менее 1 минуты, чтобы разрядился конденсатор активатора подушки безопасности
Снятие подушки безопасности водителя.
Для работы понадобятся ключи TORX T15, T50 и отвертки.

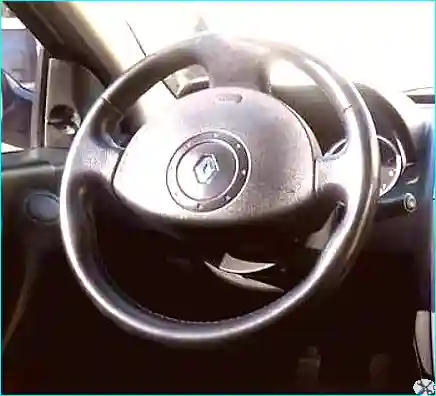

Рис. 1. Устанавливаем рулевое колесо в положение, показанное на рисунке

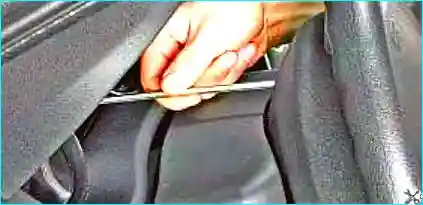

Рис. 2. Выкручиваем винт крепления модуля подушки безопасности
Рис. 3. Отводим в сторону модуль подушки на длину проводов

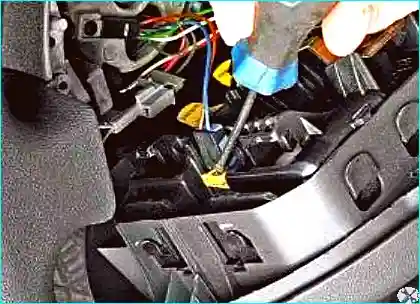

Рис. 4. Оттягиваем фиксатор колодки

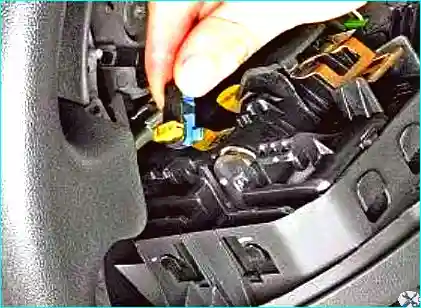

Рис. 5. Отсоединяем колодку от модуля подушки безопасности

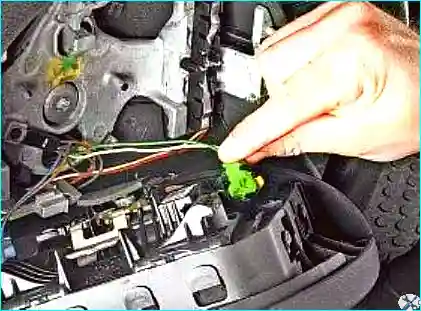

Рис. 6. Также отсоединяем вторую колодку

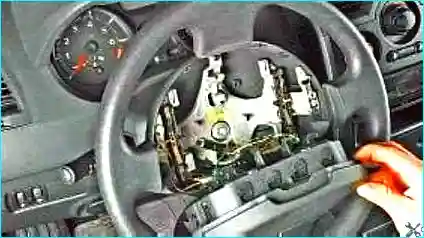

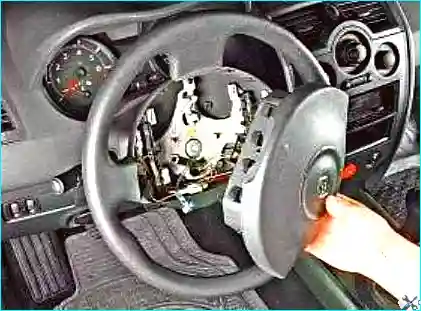

Рис. 7. Снимаем модуль подушки безопасности в сборе с накладкой руля

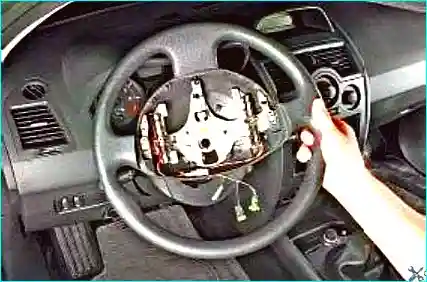

Рис. 8. Снимаем руль

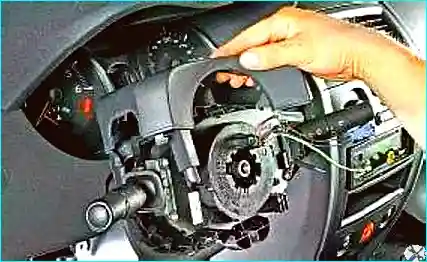

Рис. 9. Снимаем кожух рулевой колонки

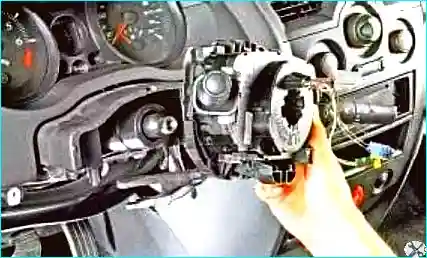

Рис. 10. Снимаем держатель подрулевых переключателей

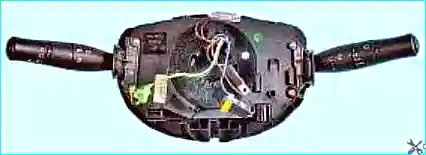

Рис. 11. Держатель подрулевых переключателей изготовлен как одно целое с контактным кольцом и представляет собой неразборный элемент
Внимание:
При первом включении зажигания после установки подушки безопасности нужно находиться вне автомобиля.
Включать выключатель зажигания нужно, протянув руку под рулевой колонкой.
Снятие подушки безопасности переднего пассажира
Отключаем минусовую клемму и ждем не менее 60 секунд после отключения.

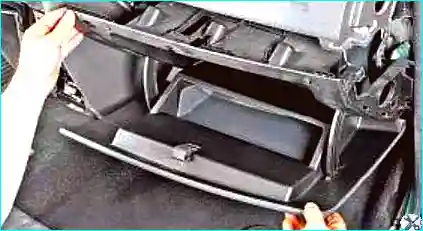

Рис. 12. Снимаем вещевой ящик

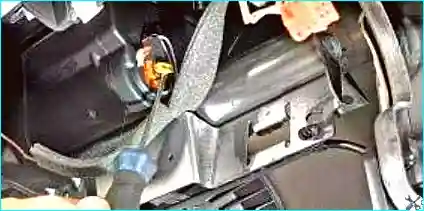

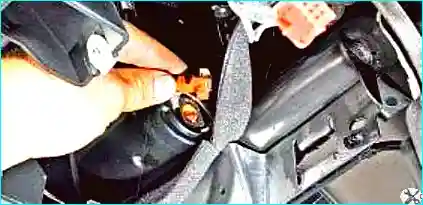

Рис. 13. Оттягиваем фиксатор колодки модуля подушки
Рис. 14. Отсоединяем колодку от модуля подушки безопасности

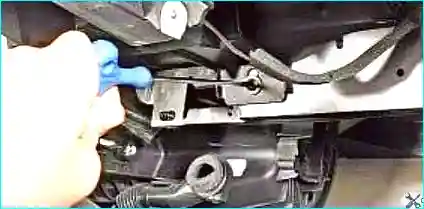

Рис. 15. Выкручиваем винт крепления модуля безопасности к усилителю панели приборов
Извлекаем модуль подушки безопасности переднего пассажира из-под панели приборов.

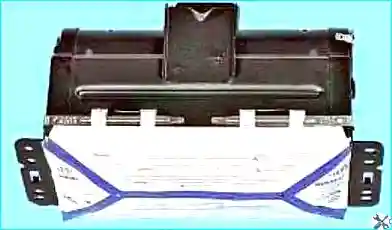

Рис. 16. Модуль подушки безопасности переднего пассажира
Устанавливаем подушку безопасности переднего пассажира и все снятые детали в обратном порядке.
Нельзя разбирать модуль подушки безопасности. Не допускать воздействие температуры свыше 95 °C.
