Педаль сцепления снимаем при появлении скрипа при движении педали из-за износа пластмассовых втулок
Также снимаем при замене возвратной пружины.
Снятие педали сцепления
Подготавливаем автомобиль для выполнения работы. Отключаем минусовую клемму аккумулятора.
Для выполнения работы нужны инструменты: ключ на 13, ключ TORX T40, отвертки.
Под панелью приборов в салоне автомобиля отжимаем фиксатор и отсоединяем колодку жгута проводов от датчика начала хода педали сцепления.

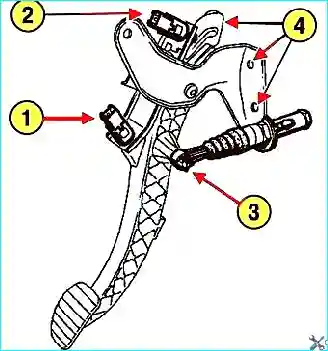

Рис. 1. Снятие педали сцепления: 1 - датчик начала хода серого цвета, 2 - датчик конца хода зеленого цвета, 3 - шаровая головка главного цилиндра, 4 - гайки крепления пластины
Отжимаем фиксатор и отсоединяем колодку жгута проводов от датчика конца хода педали сцепления.

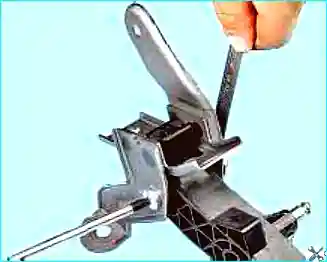

Рис. 2. Поддеваем фиксатор

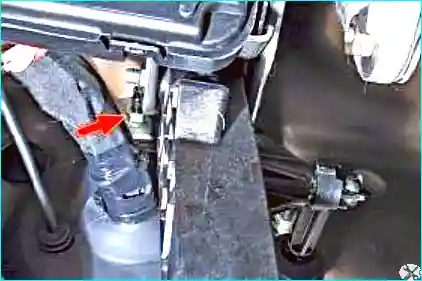

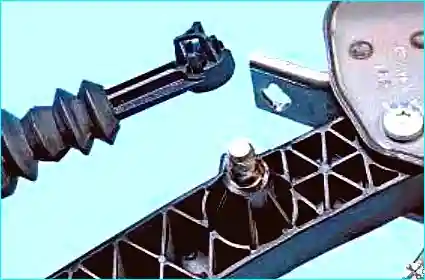

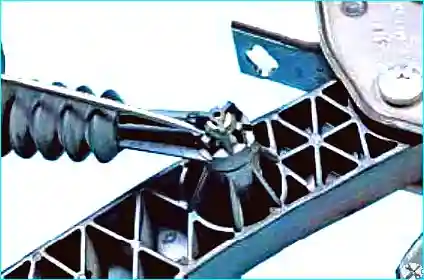

Рис. 3. Снимаем с оси педали наконечник штока главного цилиндра привода выключения сцепления

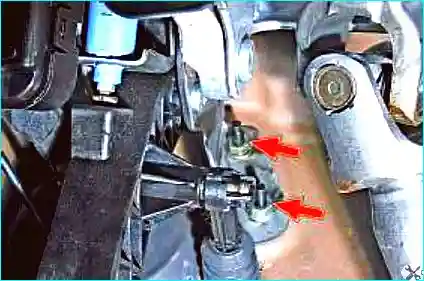

Рис. 4. Откручиваем две гайки крепления педали сцепления к кузову справа
Рис. 5. Откручиваем одну гайку слева

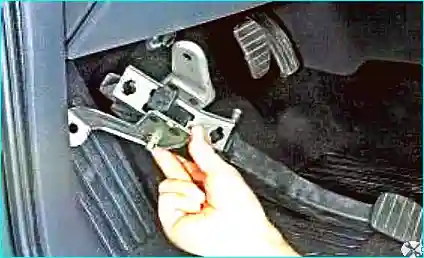

Рис. 6. Снимаем педаль сцепления
Рис. 7. Поворачиваем датчик начала хода педали сцепления на 90°

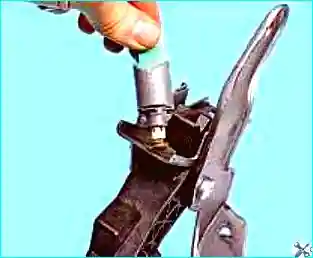

Рис. 8. Вынимаем датчик из отверстия в кронштейне педали сцепления
Также снимаем датчик конца хода педали сцепления.

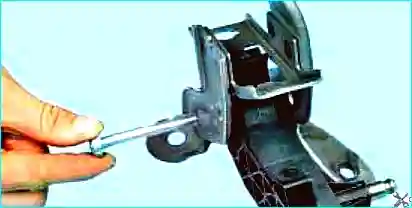

Рис. 9. Откручиваем гайку крепления оси педали сцепления, удерживая ось от проворачивания отверткой
Рис. 10. Вынимаем ось из отверстий педали и кронштейна

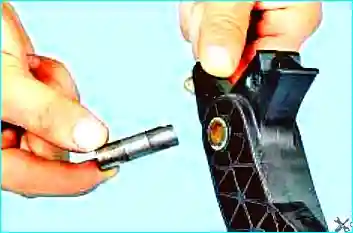

Рис. 11. Снимаем с педали дистанционную втулку

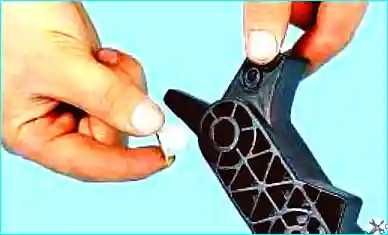

Рис. 12. Извлекаем из отверстий пластмассовые втулки
Установка педали сцепления
Установка производится в порядке, обратном снятию.
Смазываем ось педали.
Затяните гайки крепления пластины узла педали сцепления моментом (21 Н·м).
Обязательно потяните за штоки датчиков, чтобы выбрать регулировочный зазор.
Датчики хода педали сцепления автоматически регулируются в зависимости от положения педали.
Рис. 13. Установите датчики в их гнезда
Поверните датчик на четверть оборота по часовой стрелке.
Соедините разъемы датчиков педали сцепления.
Снятие, регулировка и установка датчика хода педали сцепления
Обращайтесь с датчиком хода педали сцепления с осторожностью.
Допускается перемещение штока только при регулировке размера X (см. рис. 14).

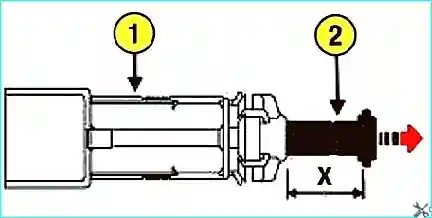

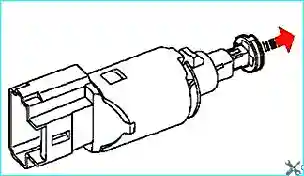

Рис. 14. Датчик хода педали сцепления: 1 - корпус датчика, 2 - шток
Разъедините разъем датчика хода педали сцепления.
Поверните датчик хода педали сцепления на 1/4 оборота против часовой стрелки.
Снимите датчик хода педали сцепления.
Датчик хода педали сцепления подлежит обязательной замене, если шток отделялся от датчика или для регулировки потребовалось более трех изменений размера X.
Измерьте размер X выступания штока.
Если размер X меньше 17 мм, отрегулируйте его, осторожно потянув за конец штока.
Размер X должен быть в пределах от 17 мм (не менее) до 18 мм (не более).
Рукой нажмите на педаль сцепления.
Установите датчик хода педали сцепления на педальный узел.
Заблокируйте датчик хода педали сцепления поворотом на 1/4 оборота по часовой стрелке.
При возврате педали сцепления в исходное положение поддерживайте ее рукой.
Датчик хода педали сцепления регулируется автоматически в зависимости от положения педали.
При автоматической регулировке слышны щелчки перехода через фиксированные положения.
Соедините разъем.
