Снятие задних фонарей
Снимите крышку доступа к заднему фонарю со стороны багажного отделения

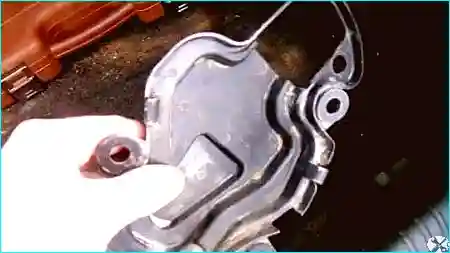

Рис. 1. Откручиваем три гайки-барашка крепления фонаря и извлекаем крышку крепления фонаря

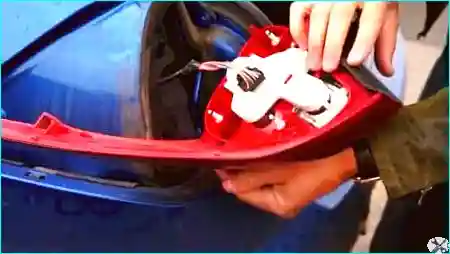

Рис. 2. Снимаем задний фонарь

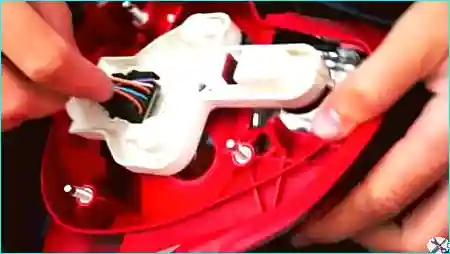

Рис. 3. Разъединяем разъем заднего фонаря
ПРИМЕЧАНИЕ Номера контактов читаются справа налево.

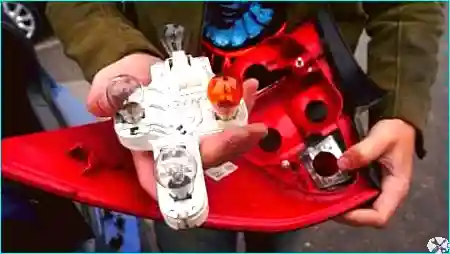

Рис. 4. Для доступа к лампам снимите кронштейн крепления ламп, нажав на язычки фиксаторов

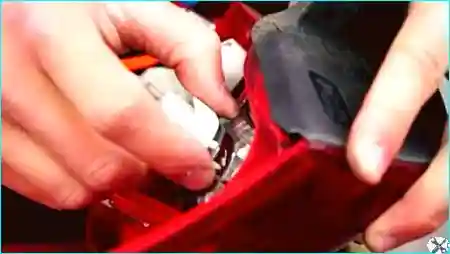

Рис. 5. Установка производится в порядке, обратном снятию
Снятие и установка верхнего стоп-сигнала

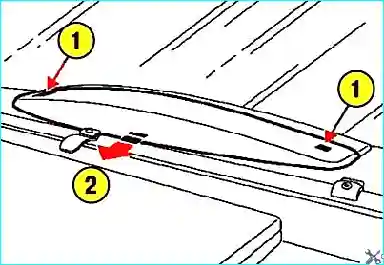

Рис. 6. Снятие крышки верхнего стоп-сигнала: 1 - выступы, 2 - крышка
Нажмите на выступы и снимите крышку верхнего стоп-сигнала.

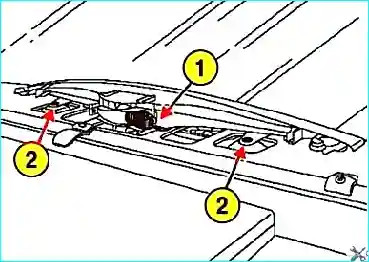

Рис. 7. Снятие верхнего стоп-сигнала: 1 - разъем, 2 - болты крепления
Разъедините разъем, открутите болты крепления и снимите стоп-сигнал.
В верхнем стоп-сигнале установлена одна лампа.
Установка производится в порядке, обратном снятию.
Снятие и установка фонаря освещения номерного знака

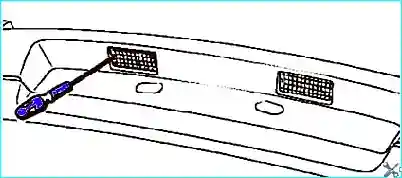

Рис. 8. Снятие фонаря освещения номерного знака
Снимите фонарь освещения номерного знака с помощью отвертки с плоским лезвием.
Разъедините разъем.
Установка производится в порядке, обратном снятию.
