Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией

Состоит из расширительного бачка, насоса охлаждающей жидкости, рубашки охлаждения двигателя, корпуса термостата, термостата, радиатора с электрическим вентилятором и соединительных шлангов

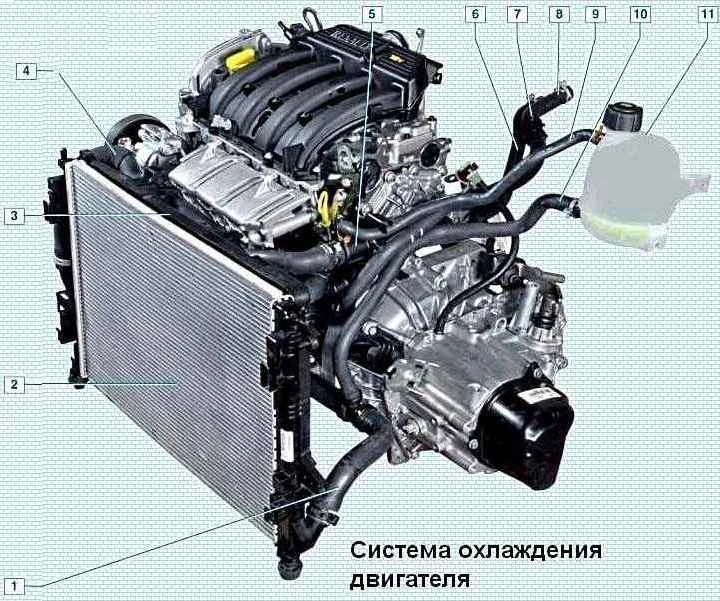

Система охлаждения двигателя: 1 - отводящий шланг радиатора; 2 - радиатор; 3 - кожух вентилятора; 4 - подводящий шланг радиатора; 5 - корпус термостата; 6 - отводящий шланг радиатора отопителя; 7 - штуцер выпуска воздуха; 8 - подводящий шланг радиатора отопителя; 9 - пароотводящий шланг; 10 - наливной шланг; 11 - расширительный бачок

К системе охлаждения подсоединен радиатор отопителя, расположенный в салоне автомобиля.

Заправляется система охлаждающей жидкостью через горловину расширительного бачка.

Расширительный бачок, закрепленный в моторном отсеке на левой чашке брызговика, изготовлен из полупрозрачной пластмассы, что позволяет визуально контролировать уровень охлаждающей жидкости.

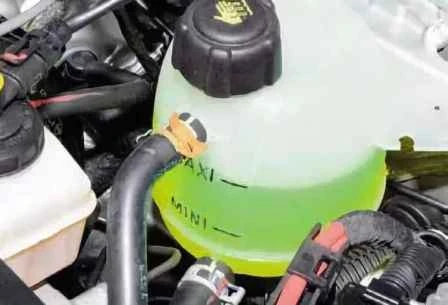

Расширительный бачок системы охлаждения

На стенке расширительного бачка нанесены метки MAX и MIN, между которыми должен находиться уровень жидкости на холодном двигателе.

К верхнему штуцеру бачка подсоединен пароотводящий шланг, соединяющий бачок с крышкой термостата.

Наливной шланг расширительного бачка и отводящий шланг радиатора с помощью пластмассового разветвителя соединяются со шлангом подводящей трубы насоса охлаждающей жидкости.

Герметичность системы охлаждения обеспечивается впускным и выпускным клапанами в крышке расширительного бачка.

Крышка расширительного бачка

Выпускной клапан поддерживает повышенное, по сравнению с атмосферным, давление в системе на горячем двигателе.

За счет этого повышается температура кипения жидкости, и уменьшаются паровые потери.

Впускной клапан открывается при понижении давлении в системе на остывающем двигателе.

При утере крышки нельзя заменять ее герметичной крышкой без клапанов, даже подходящей по размеру и резьбе,— это приведет к недопустимому повышению давления в системе охлаждения (на горячем двигателе) и, как следствие,— утечке охлаждающей жидкости из-под шлангов.

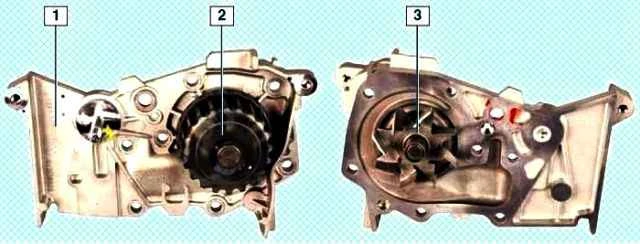

Насос охлаждающей жидкости двигателя 1.6: 1 - корпус; 2 - зубчатый шкив привода; 3 - крыльчатка

Циркуляцию жидкости в системе охлаждения обеспечивает насос охлаждающей жидкости, расположенный правом торце блока цилиндров.

Насос охлаждающей жидкости — лопастной, центробежного типа.

Насос приводится во вращение ремнем привода ГРМ от шкива коленчатого вала.

Насос состоит из корпуса, подшипникового узла с уплотнением, крыльчатки и шкива привода.

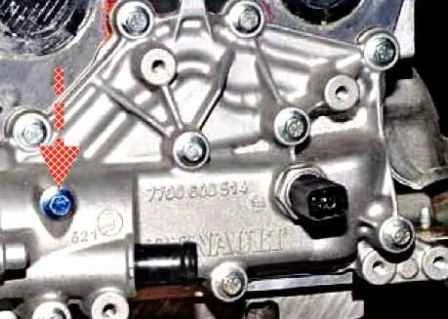

Пробка на корпусе термостата для выпуска воздуха из системы охлаждения

Жидкость поступает к насосу через его подводящую трубу, расположенную на передней стенке блока цилиндров.

Из насоса жидкость под давлением поступает в рубашку охлаждения блока цилиндров, затем, в рубашку охлаждения головки блока цилиндров, а оттуда — к корпусу термостата, прикрепленному к левому торцу головки блока цилиндров.

Термостат: 1 - уплотнительное кольцо; 2 - термостат

Термостат, расположенный в корпусе и закрытый крышкой, способствует ускорению прогрева двигателя, автоматическому поддержанию его теплового режима в заданных пределах и регулирует количество жидкости, проходящей через радиатор системы охлаждения.

Внутри термостата установлен металлический баллон с термочувствительным наполнителем (носком).

Баллон герметично закрыт резиновой вставкой.

При нагревании наполнитель расплавляется и увеличивает свой объем, сдавливая вставку.

Резиновая вставка деформируется, при этом мембрана прогибается и перемещает шток, управляющий клапаном термостата.

На непрогретом двигателе клапан термостата закрыт и перекрывает патрубок крышки термостата, ведущий к радиатору системы охлаждения.

При этом вся жидкость через корпус термостата попадает в радиатор отопителя, минуя радиатор системы охлаждения, и возвращается к насосу — малый круг циркуляции.

Через радиатор отопителя жидкость циркулирует постоянно и не зависит от положения клапана термостата.

По мере прогрева двигателя, при температуре жидкости около 89˚ C клапан термостата начинает перемещаться, пропускал поток жидкости в радиатор системы охлаждения.

При температуре 95±2 °C клапан термостата полностью открывается, и жидкость поступает в радиатор системы охлаждения, где отдает тепло окружающему воздуху.

Движение жидкости через рубашку охлаждения двигателя и радиатор системы охлаждения образует большой круг циркуляции.

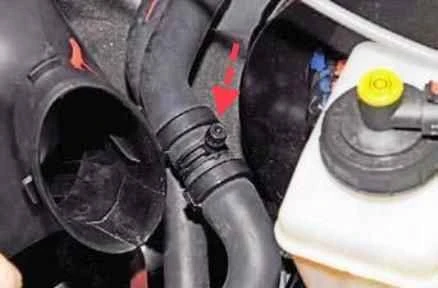

Штуцер выпуска воздуха на отводящем шланге радиатора отопителя

На отводящем шланге радиатора отопителя имеется штуцер, а на корпусе термостата — резьбовая пробка для выпуска воздуха из системы охлаждения при ее заправке жидкостью.

Штуцер на шланге закрыт колпачком.

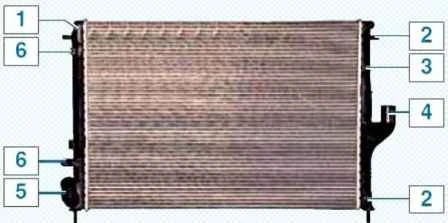

Радиатор системы охлаждения: 1 - левый бачок; 2 - точки крепления правого бачка к кожуху вентилятора; 3 - правый бачок; 4 - подводящий патрубок радиатора; 5 - отводящий патрубок радиатора; 6 - точки крепления левого бачка к кожуху вентилятора

Радиатор системы охлаждения крепится к кожуху вентилятора.

Радиатор состоит из двух вертикально расположенных пластмассовых бачков, соединенных алюминиевыми трубками с охлаждающими пластинами.

Жидкость поступает в радиатор через верхний патрубок в правом бачке, а отводится через нижний патрубок в левом бачке.

В радиаторе отсутствует сливное отверстие.

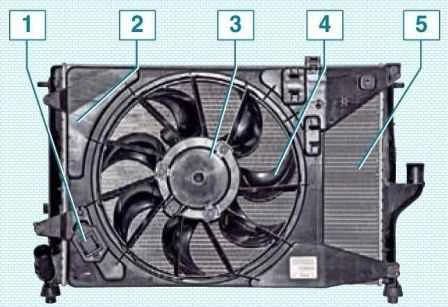

Вентилятор системы охлаждения в сборе с радиатором: 1 - дополнительный резистор; 2 - кожух; 3 - электродвигатель; 4 - крыльчатка; 5 - радиатор

Электрический вентилятор установлен в кожухе, который крепится сверху к верхней поперечине рамки радиатора, а снизу — к подрамнику передней подвески.

С повышением температуры охлаждающей жидкости вентилятор включается по команде электронного блока управления (ЭБУ) двигателем через реле.

На автомобилях, оборудованных кондиционером, на кожухе вентилятора установлен дополнительный резистор.

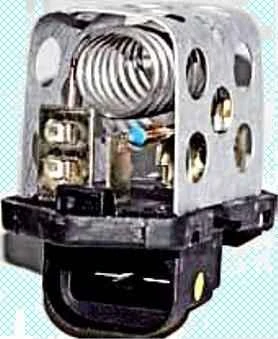

Дополнительный резистор вентилятора

При повышении температуры охлаждающей жидкости или при включении кондиционера ЭБУ включает вентилятор через дополнительный резистор, и вентилятор вращается с малой скоростью.

При дальнейшем повышении температуры жидкости и достижения значения давления хладагента выше порогового уровня ЭБУ включает электродвигатель, минуя резистор, и вентилятор вращается с большой скоростью.

Вентилятор включается на малой скорости, когда температура охлаждающей жидкости становится выше 99° C, и выключается, когда температура снижается до 96˚ С.

Вентилятор включается на большой скорости, когда температура охлаждающей жидкости становится выше 102°C, и выключается, когда температура снижается до 98˚ С.

Если температура охлаждающей жидкости превышает 118° C, то в комбинации приборов загорается сигнализатор перегрева двигателя.

Если после выключения зажигания температура охлаждающей жидкости превышает 103˚ C, то вентилятор в течении пяти минут продолжает работать на малой скорости.

После того, как температура жидкости станет ниже 100˚ C, вентилятор выключается.

Датчик температуры охлаждающей жидкости ввернут в корпус термостата.

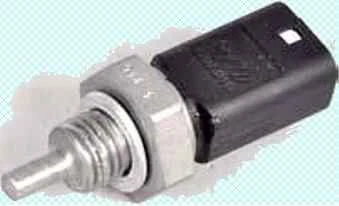

Датчик температуры охлаждающей жидкости

Датчик выдает информацию на указатель температуры в комбинации приборов, сигнализатор перегрева двигателя и электронный блок системы управления двигателем.

Возможные неисправности системы охлаждения их причины и способы устранения

- Причина неисправности

Способ устранения

Двигатель перегревается:

- Пониженный уровень охлаждающей жидкости в расширительном бачке

Долейте охлаждающую жидкость

- Неисправен термостат (клапан завис в закрытом положении)

Замените термостат

- Неисправен водяной насос

Замените водяной насос

- Трубки радиатора, шланги и рукав охлаждения двигателя засорены накипью и илистыми отложениями

Промойте систему охлаждения и заполните свежей охлаждающей жидкостью

- Эл. Вентилятор не включается из-за обрыва электрических цепей или выхода из строя датчика, реле или электродвигателя вентилятора

Проверьте и восстановите электрические цепи.

Пни необходимости замените датчик, реле или вентилятор в сборе

- Повреждение клапана в пробке расширительного бачка (постоянно открыт, из-за чего система находится под атмосферным давлением)

Замените пробку расширительного бачка

Двигатель перегревается, из отопителя поступает холодный воздух:

- Чрезмерное снижение уровня охлаждающей жидкости из-за утечки или повреждения прокладки головки блока цилиндров, что вызывает образование паровых пробок в водяной рубашке двигателя

Устраните утечку охлаждающей жидкости. Замените поврежденную прокладку головки блока цилиндров

Двигатель долго не прогревается до рабочей температуры, тепловой режим во время движения нестабилен:

- Неисправен термостат (клапан завис в открытом положении)

Замените термостат

Постоянное снижение уровня охлаждающей жидкости в расширительном бачке:

- Негерметичен радиатор

Замените радиатор

- Негерметичен расширительный бачок

Замените расширительный бачок

- Негерметично уплотнение водяного насоса

Замените водяной насос

- Утечки охлаждающей жидкости через негерметичные соединения патрубков и шлангов

Замените хомуты крепления шлангов

- Недостаточно затянуты болты крепления головки блока цилиндров (во время длительной стоянки на холодном двигателе появляется течь охлаждающей жидкости в стыке головки блока с блоком цилиндров; кроме того, возможно появление следов охлаждающей жидкости в моторном масле)

Затяните болты ГБЦ необходимым моментом

- Негерметичен радиатор

Замените радиатор отопителя
