Головку блоку циліндрів знімаємо для заміни прокладки між головкою і блоком циліндрів, а також для ремонту

Готуємо автомобіль для виконання завдання

Зливаємо охолоджуючу рідину з системи охолодження двигуна

Знімаємо карбюратор

Знімаємо проміжний важіль з тягами управління карбюратора

Від"єднуємо шланг вакуумного підсилювача гальм

Від"єднуємо приймальну трубу від випускного колектора

 Снятие и ремонт головки блока цилиндров двигателя УАЗ-3151, -31512, -31514, -31519

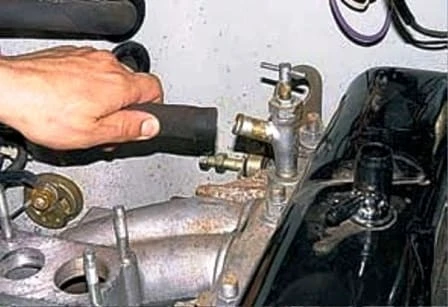

Від"єднуємо шланг від крана обігрівача

Виймаємо наконечники високовольтних проводів зі свічок запалювання

Знімаємо ремінь приводу зі шківа насоса гідравлічного підсилювача гальм

 Снятие и ремонт головки блока цилиндров двигателя УАЗ-3151, -31512, -31514, -31519Снятие и ремонт головки блока цилиндров двигателя УАЗ-3151, -31512, -31514, -31519

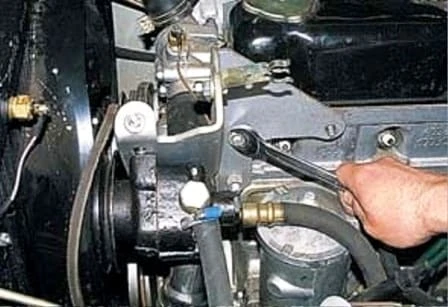

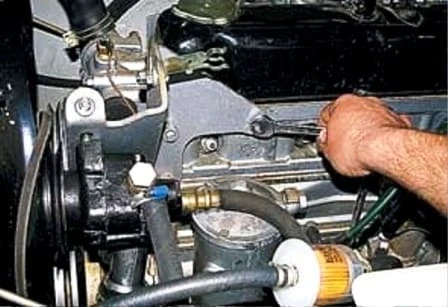

За допомогою ключа на 13 відкручуємо гайку заднього кріплення кронштейна насоса ГУР

Ключем на 17 відкручуємо дві гайки переднього кріплення

 Снятие и ремонт головки блока цилиндров двигателя УАЗ-3151, -31512, -31514, -31519

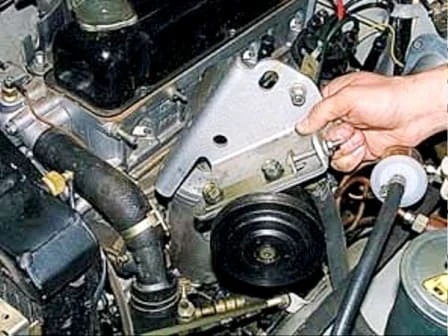

Знімаємо кронштейн разом з насосом

Від"єднуємо наконечник проводу від датчика покажчика температури і сигналізатора перегріву охолоджуючої рідини

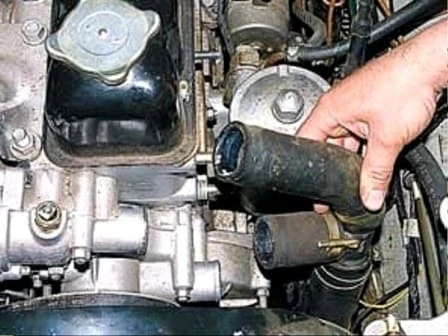

Знімаємо верхній шланг радіатора

 Снятие и ремонт головки блока цилиндров двигателя УАЗ-3151, -31512, -31514, -31519

Від"єднуємо шланги від корпусу термостата

Знімаємо вісь коромисел і виймаємо штанги штовхачів

 Снятие и ремонт головки блока цилиндров двигателя УАЗ-3151, -31512, -31514, -31519 Снятие и ремонт головки блока цилиндров двигателя УАЗ-3151, -31512, -31514, -31519

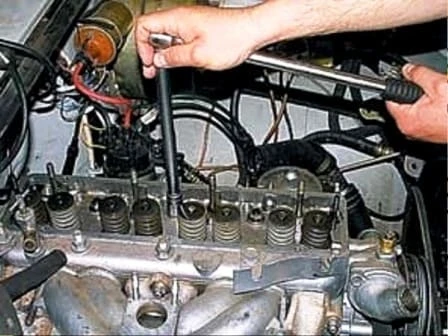

За допомогою головки на 17, в послідовності зворотного затягуванні, рівномірно відкручуємо гайки кріплення головки блоку циліндрів

 Снятие и ремонт головки блока цилиндров двигателя УАЗ-3151, -31512, -31514, -31519Снятие и ремонт головки блока цилиндров двигателя УАЗ-3151, -31512, -31514, -31519

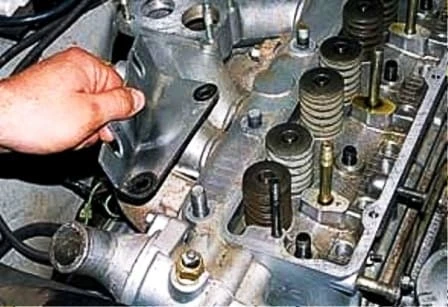

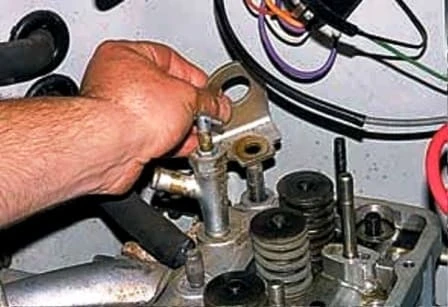

Знімаємо зі шпильок кронштейн кріплення корпусу повітряного фільтра

Знімаємо монтажну вушко

 Снятие и ремонт головки блока цилиндров двигателя УАЗ-3151, -31512, -31514, -31519Снятие и ремонт головки блока цилиндров двигателя УАЗ-3151, -31512, -31514, -31519

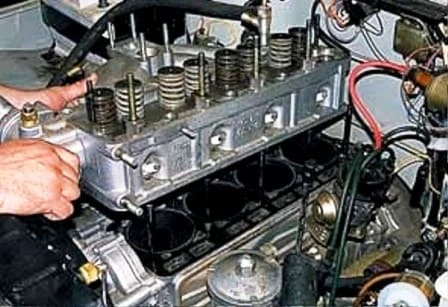

Знімаємо головку блоку циліндрів

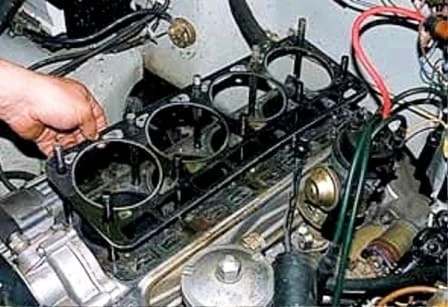

Виймаємо прокладку головки блоку циліндрів і ретельно прочищаємо її

 Снятие и ремонт головки блока цилиндров двигателя УАЗ-3151, -31512, -31514, -31519

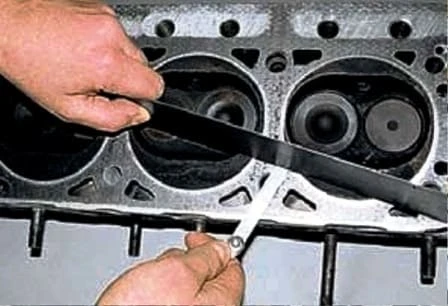

За допомогою лінійки і щупа перевіряємо площинність головки блоку. Прикладаємо лінійку до площини головки в двох напрямках по діагоналях

Зазор при вимірюванні повинен становити не більше 0,1 мм

Якщо зазор перевищує цей розмір, то її потрібно шліфувати, або замінити

При установці головки потрібно ставити нову прокладку, натерши її з обох сторін графітовим порошком

Різьблення шпильок потрібно змастити графітної мастилом або ШРУС-4

 Снятие и ремонт головки блока цилиндров двигателя УАЗ-3151, -31512, -31514, -31519

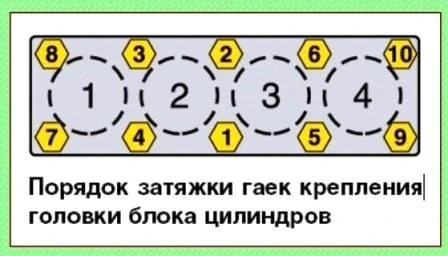

Затягуємо головку згідно малюнку. Момент затягування 9-9, 4 кгсм

Розбирання ГБЦ

Знімаємо головку блоку циліндрів, як уже описувалося вище

Знімаємо впускний трубопровід і випускний колектор, як описано в статті «Як зняти впускний і випускний колектор двигуна»

 Снятие и ремонт головки блока цилиндров двигателя УАЗ-3151, -31512, -31514, -31519Снятие и ремонт головки блока цилиндров двигателя УАЗ-3151, -31512, -31514, -31519

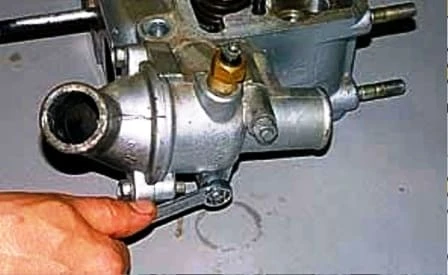

За допомогою ключа на 13 відкручуємо дві гайки кріплення корпусу термостата

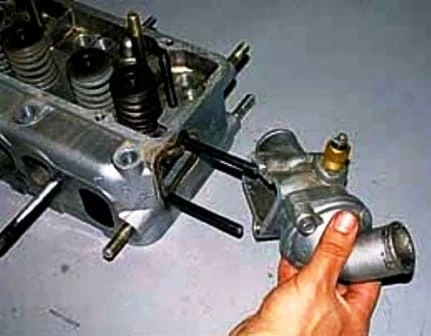

Знімаємо корпус термостата

 Снятие и ремонт головки блока цилиндров двигателя УАЗ-3151, -31512, -31514, -31519Снятие и ремонт головки блока цилиндров двигателя УАЗ-3151, -31512, -31514, -31519

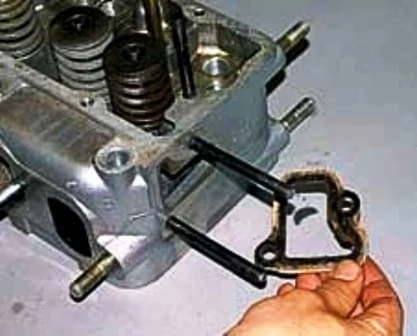

Знімаємо прокладку

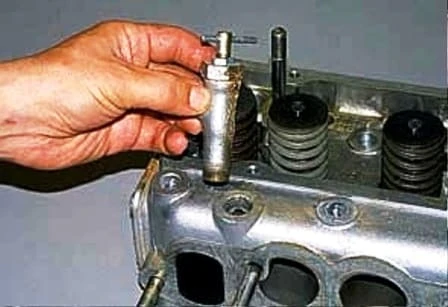

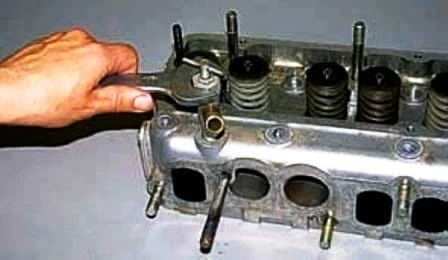

Ключем на 24 відкручуємо кран обігрівача

 Снятие и ремонт головки блока цилиндров двигателя УАЗ-3151, -31512, -31514, -31519Снятие и ремонт головки блока цилиндров двигателя УАЗ-3151, -31512, -31514, -31519

Знімаємо кран обігрівача

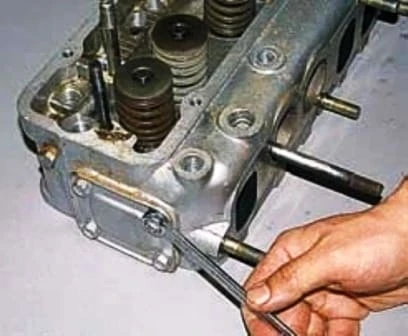

Відкручуємо чотири болта ключем на 12 кріплення задньої кришки головки блоку

 Снятие и ремонт головки блока цилиндров двигателя УАЗ-3151, -31512, -31514, -31519Снятие и ремонт головки блока цилиндров двигателя УАЗ-3151, -31512, -31514, -31519

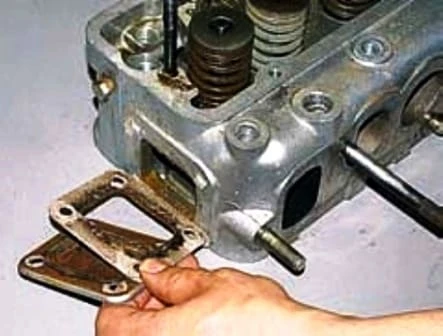

Знімаємо кришку з прокладкою

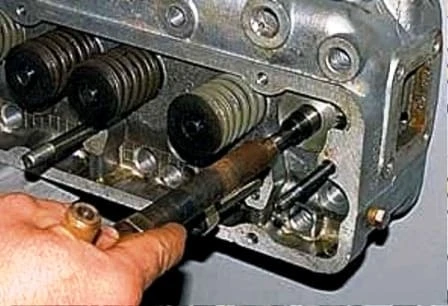

Розсухарюємо клапана і знімаємо маслоотражательние ковпачки

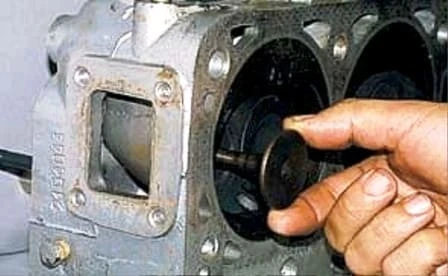

Виймаємо клапана з направляючої втулки

Притирання клапанів

Притираємо клапана при їх заміні або установці в нову головку блоку циліндрів

 Снятие и ремонт головки блока цилиндров двигателя УАЗ-3151, -31512, -31514, -31519Снятие и ремонт головки блока цилиндров двигателя УАЗ-3151, -31512, -31514, -31519

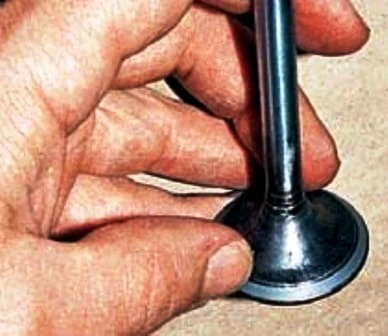

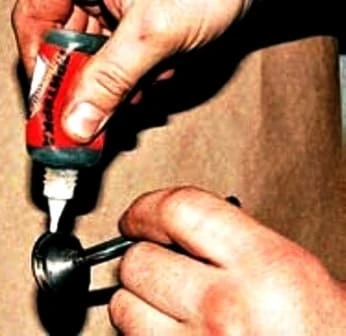

На фаску клапана наносимо притирочную пасту і встановлюємо в відповідну втулку головки

Закріплюємо на ніжці клапана пристосування для притирання і, притискаючи клапан до сідла, повертаємо його в обидві сторони

 Снятие и ремонт головки блока цилиндров двигателя УАЗ-3151, -31512, -31514, -31519

Притирання продовжуємо до тих пір, поки ущільнююча фаска клапана повністю по всій ширині і довжині не стане матовою і чистою

Також повинна виглядати фаска на сідлі клапана

Стираємо ганчіркою з клапана і сідла залишки пасти

Встановлюємо клапан і деталі його кріплення на місце і замінюємо масловідбивальний ковпачок

Таким же чином притираємо все клапана
