Електронний блок керування, встановлений під облицюванням тунелю підлоги
В ЕБУ вбудовані мікромеханічні датчики, що вимірюють поздовжнє та поперечне прискорення автомобіля при зіткненні
ЕБУ оцінює силу удару, порівнюючи значення, які він отримує від датчика фронтального удару, датчиків бокового удару та внутрішніх електронних датчиків із заданим значенням.
Якщо сигнал уповільнення внаслідок фронтального або бічного удару перевищує задане значення, ЕБУ ініціює спрацювання переднатягувачів ременів безпеки та розгортання відповідних подушок безпеки.
Якщо акумуляторна батарея автомобіля розбилася під час аварії, електричний ланцюг утримування напруги в ЕБУ все ще буде здатний активувати подушки безпеки протягом деякого часу з моменту удару;
– датчики фронтального та бокового удару, які передають інформацію про прискорення в блок керування системою
Силу та напрям удару при дорожньо-транспортній пригоді визначає електронний блок управління системою пасивної безпеки за допомогою датчиків удару. За сигналами датчиків блок управління активує подушки безпеки та переднатягувачі передніх ременів безпеки.

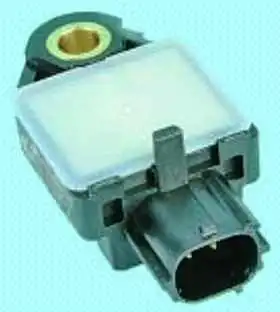

Датчики фронтального удару розташовані на лонжеронах кузова автомобіля за переднім бампером

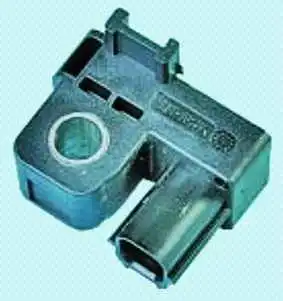

Датчики бокового удару встановлені на центральній стійці кузова з внутрішньої сторони за облицюванням стійок;
Датчики бокового удару встановлюють на автомобілі з бічними подушками безпеки та надувними шторками у варіантному виконанні.
Заміна електронного блоку управління системою безпеки
Від'єднуємо провід від мінусової клеми акумулятора

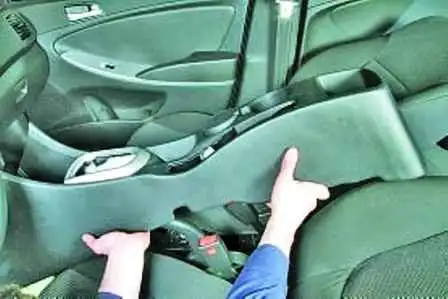

Знімаємо облицювання тунелю підлоги, описано в статті – Як зняти облицювання тунелі підлоги автомобіля Hyundai Solaris

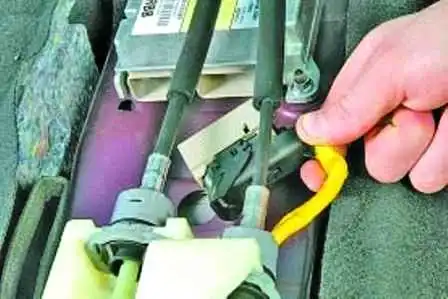

Відкидаємо фіксуючу скобу та від'єднуємо колодки проводів блоку управління системою пасивної безпеки

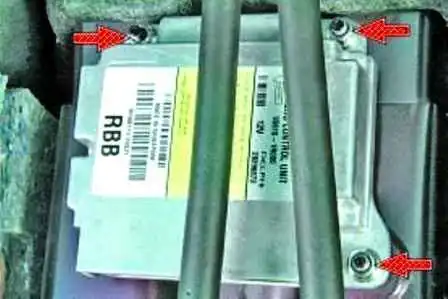

Викручуємо три болта кріплення блоку управління системою безпеки до кузова

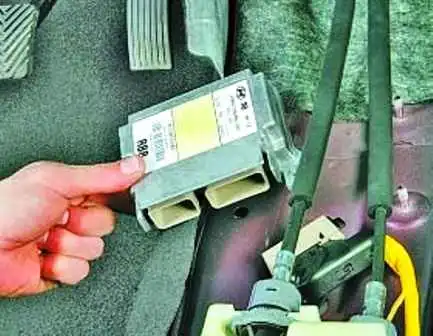

І знімаємо блок

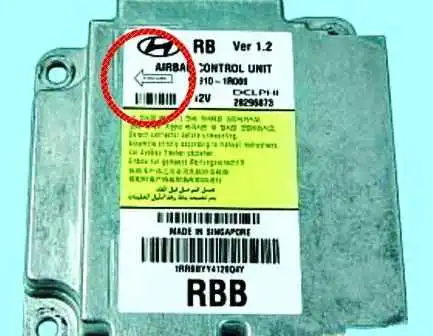

Під час встановлення блоку слід звернути увагу на стрілку на етикетці.
Стрілка має бути спрямована у напрямку руху автомобіля
Встановлюємо блок безпеки та всі деталі у зворотній послідовності
Заміна датчиків удару
Від'єднуємо мінусову клему акумулятора
Чекаємо не менше однієї хвилини для розряду конденсаторів системи спрацьовування подушок

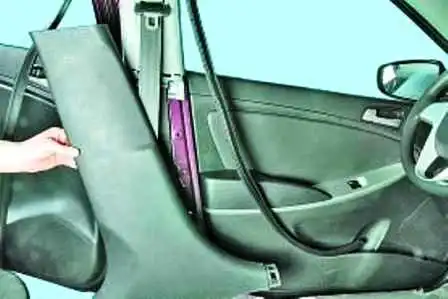

Знімаємо нижню частину облицювання центральної стійки кузова

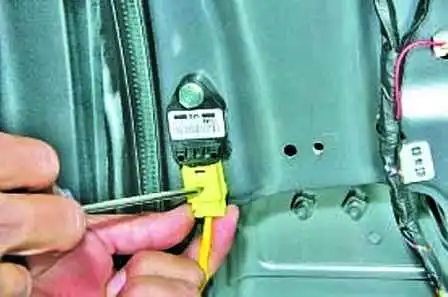

Віджимаємо фіксатор колодки проводів датчика бічного удару

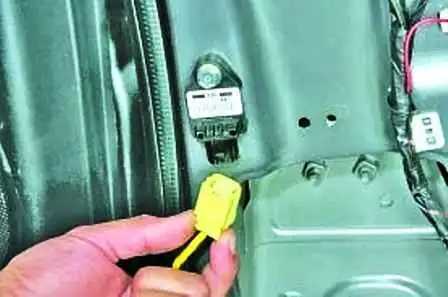

Від'єднуємо колодку від датчика

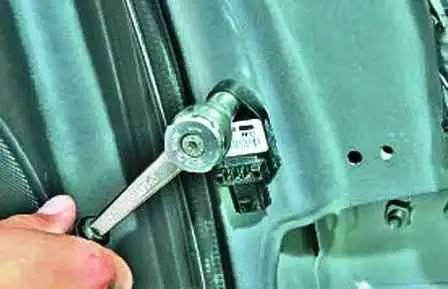

Викручуємо болт кріплення датчика до центральної стійки кузова та знімаємо датчик
Встановлюємо датчик та інші робили у зворотному порядку
Заміна датчика фронтального удару
Від'єднуємо мінусову клему акумулятора
Чекаємо не менше однієї хвилини для розряду конденсаторів системи спрацьовування подушок

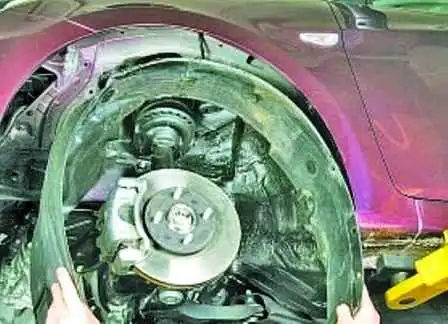

Знімаємо підкрилок переднього крила

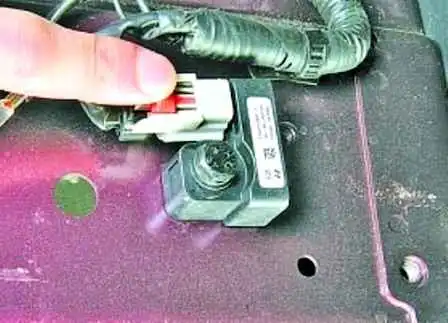

Зрушуємо та віджимаємо фіксатор кріплення колодки проводів датчика фронтального удару

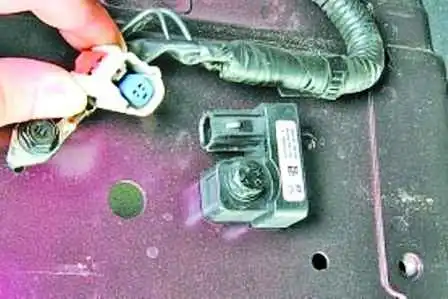

Від'єднуємо колодку від датчика

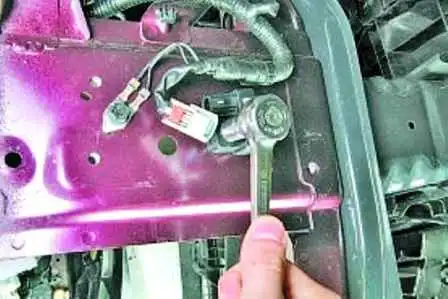

Викручуємо болт кріплення датчика фронтального удару

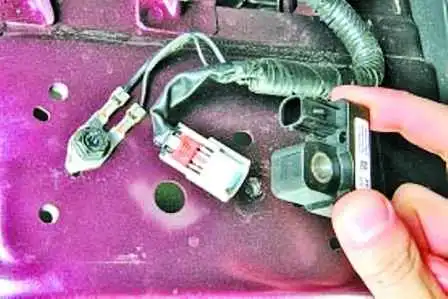

Знімаємо датчик
Встановлюємо датчик фронтального удару та інші деталі у зворотному порядку.
