Як замінити датчики та вимикачі автомобіля Hyundai Solaris

У статті розглянемо заміну вимикачів панелі приладів та датчиків сигналізаторів

Заміну датчиків ЕСУД ми розглянули у статті – Зняття та перевірка датчиків СУД автомобіля Hyundai Solaris

Заміна вимикача аварійної сигналізації

Від'єднуємо мінусову клему акумулятора

Знімаємо центральну накладку панелі приладів

Викручуємо шість гвинтів

Виймаємо рамку в зборі з вимикачами

Віджимаємо фіксатори кріплення декоративної накладки до рамки

Знімаємо накладку

Віджимаємо фіксатори кріплення вимикача аварійної сигналізації

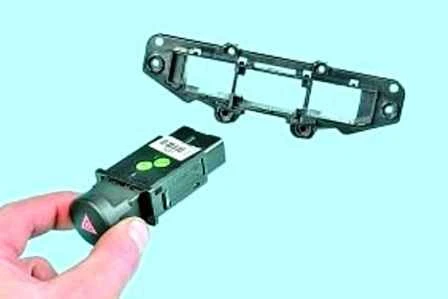

І знімаємо вимикач аварійної сигналізації

Заміна регулятора електрокоректора світла фар

Від'єднуємо мінусовий дріт від мінусової клеми акумулятора

Знімаємо декоративну накладку монтажного блоку

Виймаємо блок регуляторів із гнізда панелі приладів, стиснувши фіксатори та натиснувши на нього зсередини пальцями

Відводимо блок регуляторів на довжину підключених проводів

І, віджавши фіксатори, від'єднуємо колодки проводів

Віджимаємо фіксатори регулятора електрокоректора світла фар

Знімаємо регулятор

Встановлюємо регулятор електрокоректора світла фар у зворотному порядку

Заміна вимикача світла заднього ходу

Вимикач встановлений у верхній частині коробки, поруч із механізмом перемикання передач

Віджимаємо фіксатор та від'єднуємо від вимикача колодку проводів

Викручуємо вимикач світла заднього ходу з отвору в картері КПП

Знімаємо вимикач

Встановлюємо вимикач у зворотній послідовності. Перед встановленням наносимо на різьбову частину вимикача герметик

Заміна вимикача сигналізатора увімкнення гальма стоянки

Вимикач встановлено на кронштейні важеля гальма стоянки

Від'єднуємо мінусову клему акумулятора

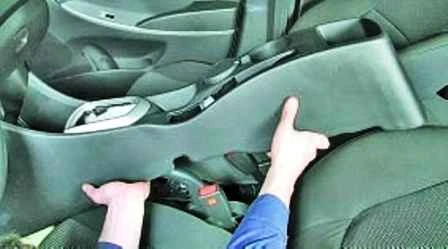

Знімаємо облицювання тунелю підлоги

Від'єднуємо наконечник дроту від вимикача сигналізатора включення гальма стоянки

Викручуємо гвинт кріплення та знімаємо вимикач сигналізатора з кронштейна важеля гальма стоянки

Встановлюємо вимикач у зворотному порядку

Заміна вимикача стоп-сигналу

Вимикач встановлено на кронштейні педалі гальма

Від'єднуємо мінусовий провід акумулятора

Від'єднуємо колодку проводів від вимикача

Стискаємо вушка скоби кріплення вимикача стоп-сигналу

Виймаємо скобу

Повертаємо вимикач стоп-сигналу на чверть оберту проти годинникової стрілки

І знімаємо вимикач

Встановлюємо у зворотному порядку

Заміна датчика початку ходу педалі зчеплення

Датчик встановлений у верхній частині кронштейна педалі зчеплення

Від'єднуємо мінусову клему акумулятора

Віджимаємо фіксатори та від'єднуємо колодку проводів від датчика початку ходу педалі зчеплення

Послаблюємо затягування контргайок (показано на знятій педалі)

Відкручуємо нижню гайку кріплення та знімаємо датчик початку ходу педалі зчеплення

Встановлюємо датчик у зворотному порядку

Після встановлення датчика, регулюємо хід педалі зчеплення

Заміна датчика кінця ходу педалі зчеплення

Віджимаємо фіксатор та від'єднуємо колодку проводів від датчика кінця ходу педалі зчеплення

Від'єднуємо тримач колодки дротів від кронштейна педалі зчеплення (показано на знятій педалі)

Послаблюємо затягування контргайок

Відкручуємо нижню гайку кріплення та знімаємо датчик кінця ходу педалі зчеплення

Встановлюємо датчик у зворотному порядку

Заміна датчика тиску масла

Від'єднуємо мінусову клему акумулятора

Віджимаємо фіксатор та від'єднуємо колодку дротів від датчика тиску масла

Викручуємо датчик тиску масла

Встановлюємо датчик тиску масла у зворотному порядку
