Рухавік Cummins ISF3.8 дызельны, чатырохтактны, чатырохцыліндравы, радны, шаснаццаціклапанны з вадкасным астуджэннем, з турбанаддувам.

Рухавік абсталяваны электроннай сістэмай падачы паліва.

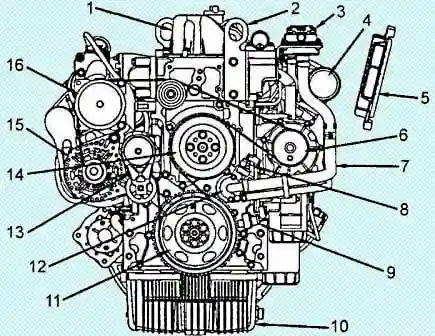

Рухавік Cummins ISF3.8, выгляд спераду
Рухавікі ISF3.8 CM2220, ISF3.8 CM2220 AN, ISF3.8 CM2220 LAN з закрытай сістэмай вентыляцыі картэра — выгляд спераду: 1 — вечка галоўкі блока цыліндраў; 2 — пярэдні пад'ёмны кранштэйн рухавіка; 3 — клапан закрытай сістэмы вентыляцыі картэра; 4 — упускны паветраны патрубак; 5 — электронны блок кіравання (усталяваны з рухавіком); 6 — шкіў насоса астуджальнай вадкасці; 7 — шланг сістэмы вентыляцыі картэра і шланг зліву маторнага масла; 8 — датчык становішча размеркавальнага вала; 9 — датчык становішча каленчатага вала; 10 — маслены паддон; 11 — шкіў каленчатага вала; 12 — вечка; 13 — нацяжнік рэменя прывада навясных агрэгатаў; 14 — шкіў вентылятара сістэмы астуджэння; 15 — генератар; 16 — кампрэсар сістэмы кандыцыянавання.

На малюнку 1 прадстаўлены рухавікі ISF3.8 CM2220, ISF3.8 CM2220 AN, ISF3.8 CM2220 LAN з закрытай сістэмай вентыляцыі картэра — выгляд спераду.

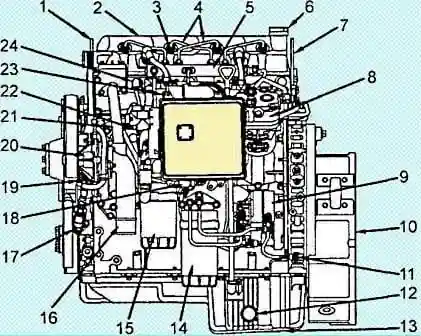

Рухавік Cummins ISF3.8, выгляд злева
Рухавікі ISF3.8 CM2220, ISF3.8 CM2220 AN, ISF3.8 CM2220 LAN — выгляд злева: 1 — пярэдні пад'ёмны кранштэйн рухавіка; 2 — вечка галоўкі блока цыліндраў; 3 — фарсунка; 4 — паліўная трубка высокага ціску; 5 — акумулятар паліва; 6 — вечка маслазаліўной гарлавіны; 7 — задні пад'ёмны кранштэйн рухавіка; 8 — кампрэсар кандыцыянера; 9 — ПНВД; 10 — картэр махавіка; 11 — падача паліва; 12 — падагравальнік маторнага масла; 13 — зліўная корка масленага паддона; 14 — паліўны фільтр; 15 — маслены фільтр; 16 — упускны патрубак астуджальнай вадкасці; 17 — датчык становішча каленчатага вала; 18 — датчык атмасфернага ціску; 19 — датчык становішча размеркавальнага вала; 20 — насос астуджальнай вадкасці; 21 — трубка перапуску астуджальнай вадкасці; 22 — датчык ціску маторнага масла (па-за ЭБУ, на маслаахаладжальніку); 23 — датчык ціску наддуву і датчык тэмпературы паветра на ўпуску ў зборы; 24 — датчык тэмпературы астуджальнай вадкасці.

На малюнку 2 прадстаўлены рухавікі ISF3.8 CM2220, ISF3.8 CM2220 AN, ISF3.8 CM2220 LAN — выгляд злева.

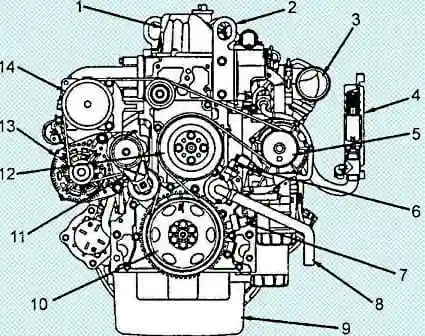

Рухавік Cummins ISF3.8 з адкрытай сістэмай вентыляцыі картэра, выгляд спераду
Рухавікі ISF3.8 CM2220, ISF3.8 CM2220 AN, ISF3.8 CM2220 LAN з адкрытай сістэмай вентыляцыі картэра — выгляд спераду: 1 — вечка галоўкі блока цыліндраў; 2 — пярэдні пад'ёмны кранштэйн рухавіка; 3 — упускны паветраны патрубак; 4 — электронны блок кіравання (усталяваны з рухавіком); 5 — шкіў насоса астуджальнай вадкасці; 6 — датчык становішча размеркавальнага вала; 7 — датчык становішча каленчатага вала; 8 — трубка сістэмы вентыляцыі картэра; 9 — маслены паддон; 10 — шкіў каленчатага вала; 11 — нацяжнік рэменя прывада навясных агрэгатаў; 12 — шкіў вентылятара сістэмы астуджэння; 13 — генератар; 14 — кампрэсар сістэмы кандыцыянавання.

На малюнку 3 прадстаўлены рухавікі ISF3.8 CM2220, ISF3.8 CM2220 AN, ISF3.8 CM2220 LAN з адкрытай сістэмай вентыляцыі картэра — выгляд спераду.

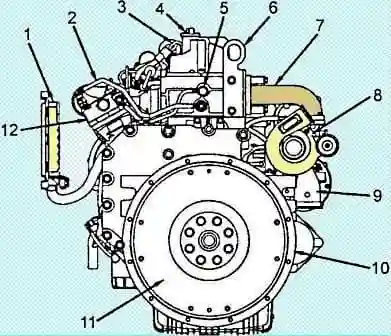

Рухавік Cummins ISF3.8, выгляд ззаду
Рухавікі ISF3.8 CM2220, ISF3.8 CM2220 AN, ISF3.8 CM2220 LAN — выгляд ззаду: 1 — электронны блок кіравання (усталяваны на рухавіку); 2 — лініі паветранага кампрэсара; 3 — паліўныя трубкі высокага ціску; 4 — вечка маслазаліўной гарлавіны; 5 — лінія вяртання паліва; 6 — задні пад'ёмны кранштэйн рухавіка; 7 — выпускны калектар; 8 — турбакампрэсар; 9 — выпускны патрубак турбакампрэсара; 10 — картэр махавіка; 11 — махавік; 12 — паветраны кампрэсар.

На малюнку 4 прадстаўлены рухавікі ISF3.8 CM2220, ISF3.8 CM2220 AN, ISF3.8 CM2220 LAN — выгляд ззаду.

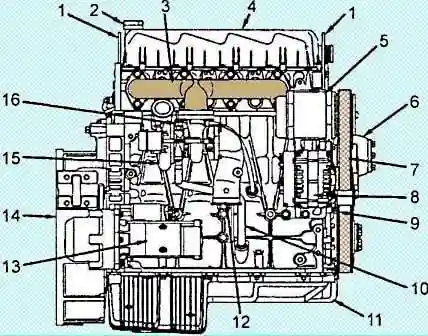

Рухавік Cummins ISF3.8, выгляд справа
Рухавікі ISF3.8 CM2220, ISF3.8 CM2220 AN, ISF3.8 CM2220 LAN — выгляд справа: 1 — пад'ёмны кранштэйн рухавіка; 2 — вечка маслазаліўной гарлавіны; 3 — выпускны калектар; 4 — вечка галоўкі блока цыліндраў; 5 — кампрэсар кандыцыянера; 6 — ступіца вентылятара; 7 — рэмень прывада навясных агрэгатаў; 8 — генератар; 9 — зубчастае кола; 10 — трубка вяртання масла з турбакампрэсара; 11 — маслены паддон; 12 — выпускны патрубак адпрацаваўшых газаў; 13 — стартар; 14 — картэр махавіка; 15 — турбакампрэсар; 16 — трубка падачы масла да турбакампрэсара.

На малюнку 5 прадстаўлены рухавікі ISF3.8 CM2220, ISF3.8 CM2220 AN, ISF3.8 CM2220 LAN — выгляд справа.

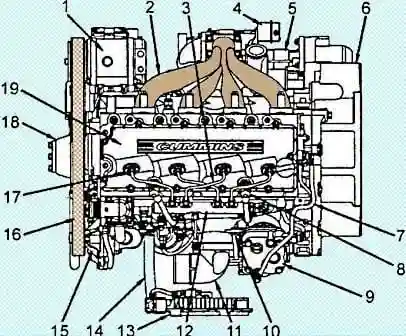

Рухавік Cummins ISF3.8, выгляд зверху
Рухавікі ISF3.8 CM2220, ISF3.8 CM2220 AN, ISF3.8 CM2220 LAN — выгляд зверху: 1 — кампрэсар кандыцыянера; 2 — выпускны калектар; 3 — паліўныя трубкі высокага ціску; 4 — прывад перапускнога клапана турбакампрэсара; 5 — стартар; 6 — картэр махавіка; 7 — лініі паветранага кампрэсара; 8 — датчык ціску ў акумулятары паліва; 9 — паветраны кампрэсар; 10 — маслены шчуп; 11 — упускны паветраны патрубак; 12 — паліўная рампа; 13 — электронны блок кіравання; 14 — праводка рухавіка; 15 — насос астуджальнай вадкасці; 16 — рэмень прывада навясных агрэгатаў; 17 — фарсунка; 18 — ступіца вентылятара; 19 — вечка галоўкі блока цыліндраў.

На малюнку 6 прадстаўлены рухавікі ISF3.8 CM2220, ISF3.8 CM2220 AN, ISF3.8 CM2220 LAN — выгляд зверху.

Тэхнічныя характарыстыкі рухавікоў

Заўвага: прыведзеныя значэнні магутнасці і круцільнага моманту з'яўляюцца арыенціровачнымі і могуць значна змяняцца ў залежнасці ад канкрэтнай мадэлі, каробкі пераключэння перадач, года выпуску, версіі праграмнага забеспячэння ЭБУ і метаду вымярэння.

Блок цыліндраў выраблены з шэрага чыгуну.

Цыліндры расточаны ў самім блоку.

Паміж цыліндрамі расточаны каналы для астуджальнай вадкасці.

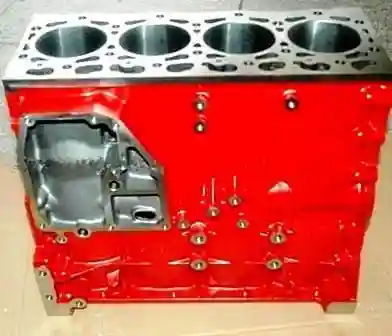

Блок цыліндраў рухавіка Cummins ISF3.8
Блок цыліндраў рухавіка Cummins ISF3.8.

На блоку цыліндраў выкананы прылівы і адтуліны для мацавання дэталяў і вузлоў.

У ніжняй частцы блока цыліндраў выраблены пяць опор каранёвых падшыпнікаў.

Вечкі каранёвых падшыпнікаў мацуюцца да блока двума балтамі кожная.

Вечкі апрацаваны сумесна з блокам, мяняць іх месцамі нельга.

Вечка чацвёртага падшыпніка апрацавана пад устаноўку ўкладышаў з бурцікамі для абмежавання восевага перамяшчэння каленчатага вала.

На кожнай вечку выбіты парадкавыя нумары.

Да пярэдняга торца блока мацуецца маслены насос.

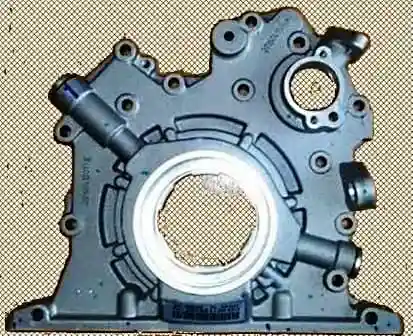

Маслены насос рухавіка Cummins ISF3.8
Маслены насос рухавіка Cummins ISF3.8.

Корпус масленага насоса выкананы з алюмініевага сплаву.

У корпус масленага насоса забарабаньваецца пярэдні сальнік каленчатага вала.

Да задняга торца блока мацуецца картэр махавіка, да якога мацуецца картэр счаплення.

Картэр махавіка выраблены з чыгуну, а картэр счаплення — з алюмініевага сплаву.

Зверху блока мацуецца галоўка цыліндраў, а знізу мацуецца паддон, выкананы з пластыка.

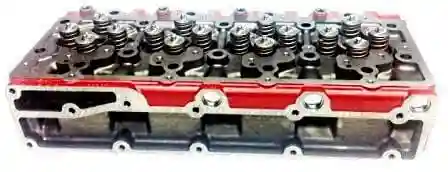

Галоўка блока цыліндраў рухавіка Cummins ISF3.8
Галоўка блока цыліндраў рухавіка Cummins ISF3.8.

Галоўка блока цыліндраў (ГБЦ) выраблена з шэрага чыгуну па папярочнай схеме прадзімання цыліндраў.

Паміж блокам цыліндраў і галоўкай усталёўваецца пракладка металаарміраваная, безусадачная.

У галоўцы ўсталёўваюцца ўпускныя і выпускныя клапаны, вырабленыя з жаратрывалага сталі.

Стрыжні клапанаў храмаваныя.

Клапаны забяспечаны па адной спружыне і фіксуюцца праз талерку двума сухарамі.

Спружыны выраблены з трансфарматарнай сталі.

Накіравальнікі клапанаў выкананы непасрэдна ў галоўцы цыліндраў і ўтулак не маюць, таму пры зносе накіравальнікаў клапанаў ГБЦ замяняюць.

Размеркавальны вал рухавіка Cummins ISF3.8
Размеркавальны вал рухавіка Cummins ISF3.8.

Размеркавальны вал выкананы з чыгуну і мае пяць апорных шыек і па два кулачкі на цыліндр.

Размеркавальны вал усталяваны ў блоку цыліндраў.

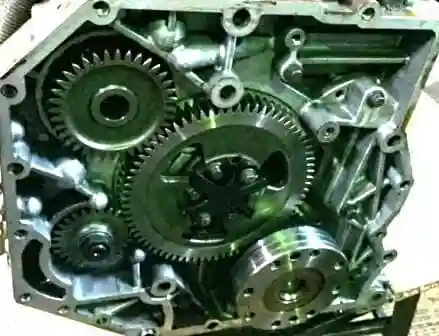

Размеркавальны механізм рухавіка Cummins ISF3.8
Размеркавальны механізм рухавіка Cummins ISF3.8.

Прывад размеркавальнага вала ажыццяўляецца праз шасцярню, якая знаходзіцца ў зачапленні з шасцярнёй каленчатага вала (мал. 7).

Кулачкі размеркавальнага вала ўздзейнічаюць на штурхальнікі.

Штангі штурхальнікаў праз каромыслы прыводзяць у дзеянне клапаны.

Кастомыслы клапанаў прымацаваны да галоўкі блока балтамі.

Зазоры ў прывадзе клапанаў рэгулююць з дапамогай увёрнутых у каромысла балтоў з контргайкамі.

Камеры згарання ў ніжняй частцы галоўкі адсутнічаюць, так як яны выкананы ў днішчах поршняў.

Зверху галоўка цыліндраў закрываецца пластыкавым вечкам.

У ГБЦ усталёўваюцца з нацягам сёдлы клапанаў.

Каленчаты вал сталёвы, пяціопорны, круціцца ў каранёвых падшыпніках, якія маюць тонкасценныя стальныя ўкладышы з антыфрыкцыйным слоем.

Ніжнія ўкладышы біметалічныя, а верхнія — трыметалічныя.

Адтуліны для адводу масла ёсць толькі ў верхніх укладышах.

На пярэднім насоку каленвала выкананы шасціграннік для прывада масленага насоса.

На заднім насоку каленчатага вала выраблена шасцярня для прывада паліўнага насоса і размеркавальнага вала.

Восевае зрушэнне каленвала фіксуецца бурцікамі верхняга ўкладыша чацвёртага каранёвага падшыпніка.

Праточка на задняй шыйцы размеркавальнага вала выканана для ўстаноўкі ў яе ўпорнай пласціны, каб зафіксаваць вал ад восевага перамяшчэння.

На заднім канцы размеркавальнага вала выраблены хваставік з унутранай разьбой для ўстаноўкі зорачкі яго прывада.

Размеркавальны вал круціцца з дапамогай шасцярні, якая ўваходзіць у зачапленне з шасцярнёй каленчатага вала.

Увесь размеркавальны механізм сабраны ў картэры размеркавальных шасцярэн.

Поршні выраблены з алюмініевага сплаву.

У днішчах поршняў выканана камера згарання.

Каб правільна ўсталёўваць поршань у цыліндр, на верхняй паверхні нанесена стрэлка.

Поршань усталёўваюць так, каб стрэлка была звернута да пярэдняй часткі рухавіка.

На поршнях усталяваны тры кольцы: два кампрэсійныя і адно маслаздымнае.

Верхняе кольца трапецападобнай формы.

Другое кампрэсійнае кольца мае праточку. Кольца трэба ўсталёўваць гэтай праточкай уніз.

Маслаздымнае кольца складаецца з літага кольца і пашыральніка.

Поршань мацуецца да шатуна поршневым пальцам плаваючага тыпу.

Ад восевага перамяшчэння палец утрымліваецца стопарнымі кольцамі ў бабышках поршняў.

Для астуджэння поршняў на ніжняй частцы блока цыліндраў усталяваны фарсункі, якія злучаюцца з масленай магістраллю.

Масла з фарсунак падаецца бруёй на спадніцы поршняў.

Шатуны сталёвыя, кованыя.

У верхнюю галоўку шатуна забарабаньваецца ўтулка з волавазмяшчальнай бронзы.

Вечка шатуна мацуецца двума балтамі.

На вечках шатуна выбіты нумары цыліндраў. Вечкі шатуноў і самі шатуны выконваюцца як адно цэлае, таму месцамі мяняць іх нельга. У ніжнюю галоўку шатуна ўстаўляюць шатунныя ўкладышы.

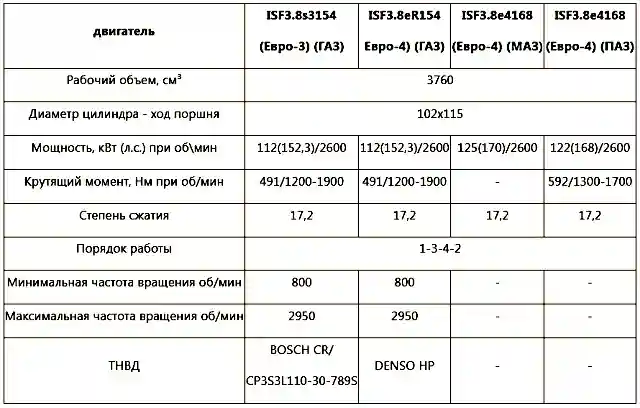

Табліца тэхнічных характарыстык рухавікоў Cummins ISF3.8
Тэхнічныя характарыстыкі рухавікоў Cummins ISF3.8.

Махавік чыгунны, са стальным зубчастым вянцом. Мацуецца да каленчатага вала васьмю балтамі.

У цэнтральнай частцы забарабаньваецца апорны падшыпнік першаснага вала каробкі перадач.

Сістэма змазкі рухавіка камбінаваная: найбольш нагружаныя дэталі змазваюцца пад ціскам, а астатнія — або накіраваным разбрызгваннем, або разбрызгваннем масла, якое выцякае з зазораў паміж спалучанымі дэталямі.

Ціск у сістэме змазкі ствараецца масленым насосам, усталяваным у пярэдняй вечку блока цыліндраў і прыводзімым у дзеянне ад пярэдняга канца каленчатага вала.

Насос усмоктвае масла з масленага картэра рухавіка праз маслапрыёмнік і праз маслены фільтр падае яго ў галоўную масленую магістраль.

Ад галоўнай магістралі адыходзяць каналы подвода масла да каранёвых падшыпнікаў каленчатага вала.

У пасцелях каранёвых падшыпнікаў усталяваны фарсункі, праз якія масла разбрызгваецца на сценкі цыліндраў і днішчы поршняў.

Да шатунных падшыпнікаў масла падаецца праз каналы, выкананыя ў целе каленчатага вала.

Ад галоўнай масленай магістралі адыходзіць канал подвода масла да падшыпнікаў размеркавальнага вала.

Частка масла праз шланг адводзіцца на турбакампрэсар, пасля чаго вяртаецца назад у картэр.

Лішняе масла зліваецца з галоўкі блока ў маслены картэр праз дрэнажныя каналы.

Прыведзеныя матэрыялы апісваюць канструкцыю і тэхнічныя характарыстыкі рухавікоў Cummins ISF3.8 (CM2220, CM2220 AN, CM2220 LAN): агульная будова, блок цыліндраў, галоўка блока, размеркавальны механізм, каленчаты вал, поршні, шатуны, махавік і сістэма змазкі. Матэрыял прызначаны для вывучэння канструкцыі, дыягностыкі і рамонту рухавіка.
