El desmontaje del limpiacristales y la reparación se realizan en caso de fallo del motor o de la tringlería del limpiacristales.
Para la tarea se necesitan: llave de 24, Torx T30, vaso de 10, espátula de desmontaje de plástico y juego de destornilladores.
Preparar el vehículo, abrir el capó, desconectar el borne negativo de la batería.

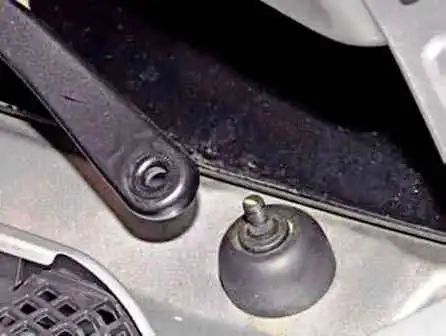

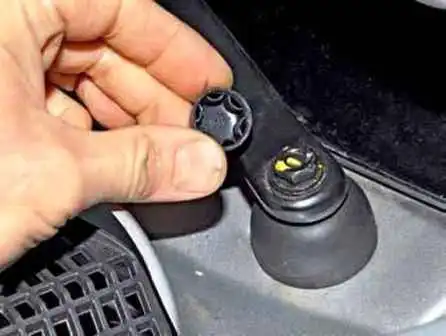

Desmontar el capuchón de protección de la tuerca de fijación del brazo de la escobilla.

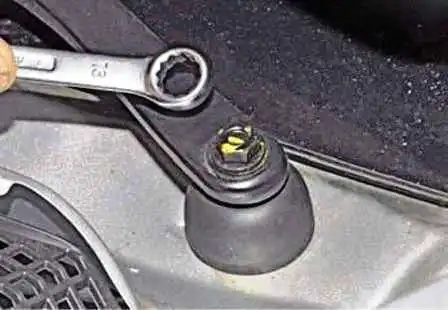

Con una llave de tubo de 13, desatornillar la tuerca.
Desmontar el brazo con la escobilla del eje del limpiacristales. Desmontar también el brazo del otro lado.

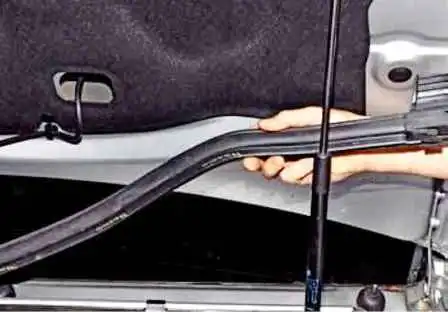

Desmontar la junta del tabique del frontal.

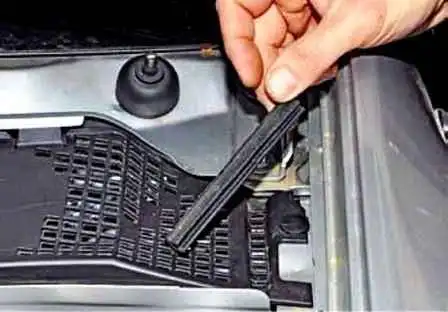

Desmontar la junta del guardabarros del compartimento motor.

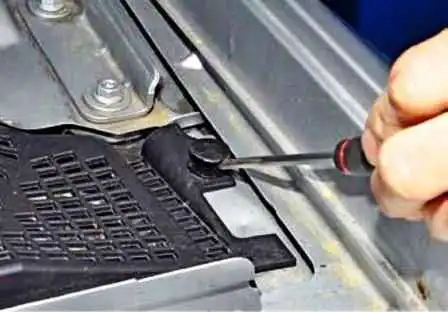

Con un destornillador o una espátula de plástico, hacer palanca en el pasador del clip de fijación del guarnecido izquierdo del parabrisas.

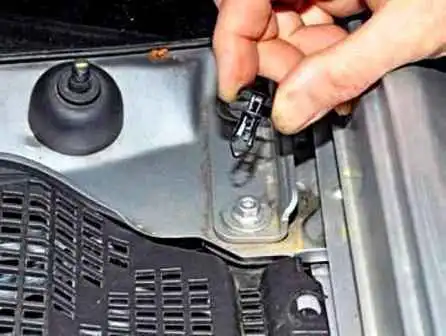

Extraer el clip.

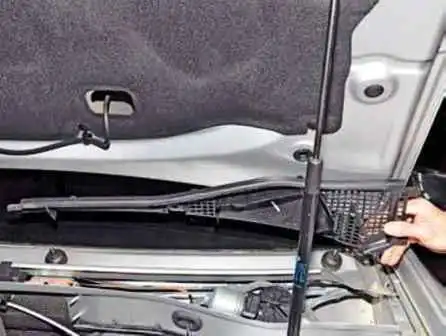

Desmontar el guarnecido izquierdo del parabrisas.

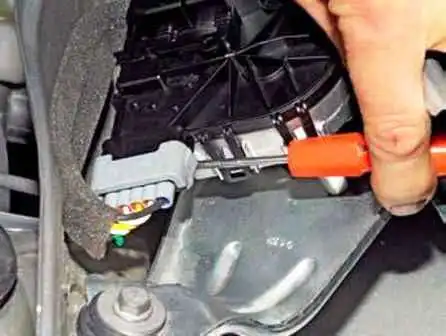

Con un destornillador, comprimir el clip del conector de cables.
Desconectar el conector del motorreductor (mostrado en el conector desmontado).

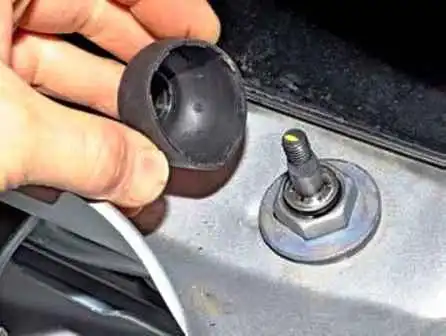

Desmontar el capuchón de protección de la tuerca del limpiacristales.

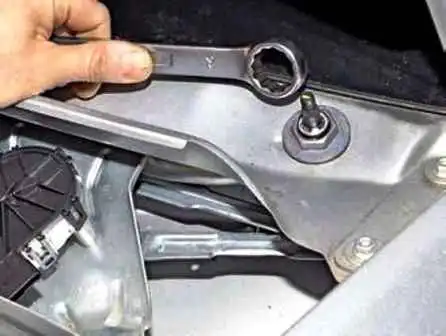

Con una llave de tubo de 24, desatornillar la tuerca.

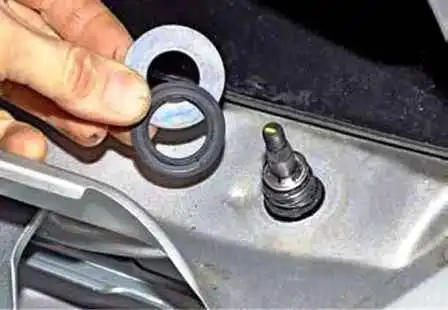

Desmontar la arandela y la junta del casquillo del limpiacristales.
Realizar las mismas operaciones en el otro casquillo del limpiacristales.

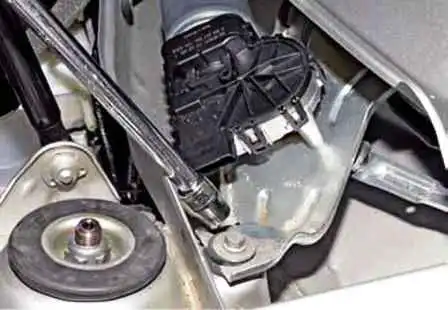

Con un vaso de 10, desatornillar el perno de fijación del limpiacristales.

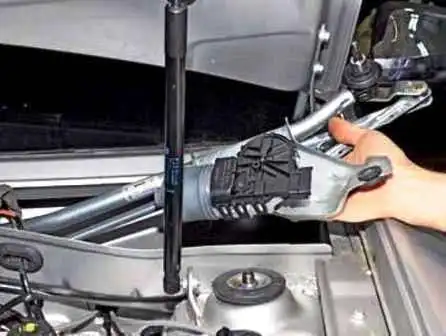

Desmontar el limpiacristales del parabrisas.

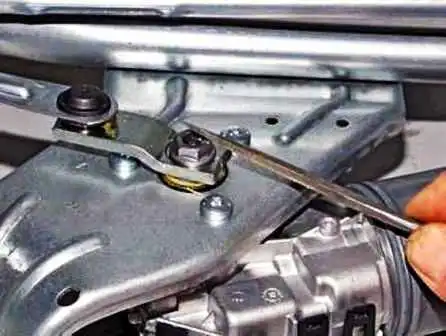

Marcar con rotulador o lima la posición de la manivela respecto al eje del motorreductor.

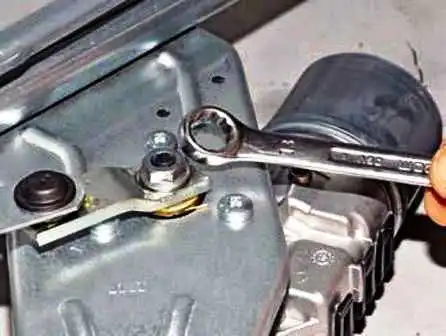

Con una llave de tubo de 13, desatornillar la tuerca de fijación de la manivela.
Desmontar la manivela del eje del motorreductor.

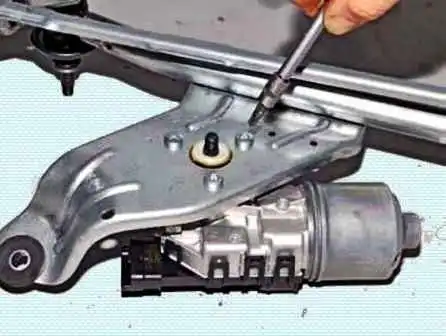

Con una llave Torx T30, desatornillar los tres tornillos de fijación del motorreductor al soporte del limpiacristales.

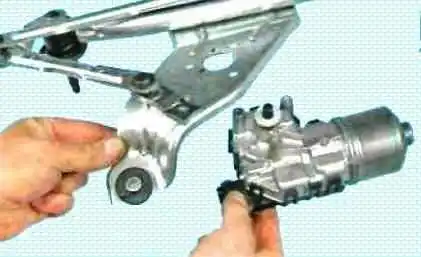

Desmontar el motorreductor.
Montar el motorreductor en orden inverso.
Para colocar el eje del motorreductor en la posición inicial, conectar el conector de cables al motorreductor.
Conectar el borne negativo de la batería.
Poner en marcha el motorreductor con el mando bajo el volante.
Apagar el limpiacristales y esperar a que se detenga el eje del motorreductor.
En esta posición, montar la manivela según la marca.
Si se monta un motorreductor nuevo.

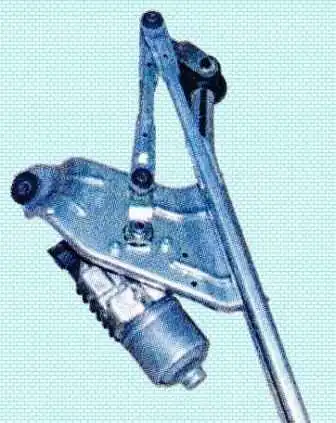

Montar la manivela en el eje del motorreductor en la posición indicada en la foto.
Apretar la tuerca de fijación de la manivela.
Continuar el montaje del limpiacristales del parabrisas en orden inverso.
Al montar los brazos de las escobillas en los ejes del limpiacristales, tener en cuenta que el brazo de la escobilla izquierda es 10,0 mm más largo que el brazo de la escobilla derecha.
