Extracción de puertas para reparación o reemplazo.

Herramientas necesarias: alicates, llave Torx T40, martillo

Si se van a quitar las puertas para reemplazarlas o repararlas más adelante, es mejor desmontarlas mientras están instaladas en el vehículo.

Extracción de la puerta delantera

Desconecte el terminal negativo de la batería

Desmontaje e instalación de puertas Renault Duster

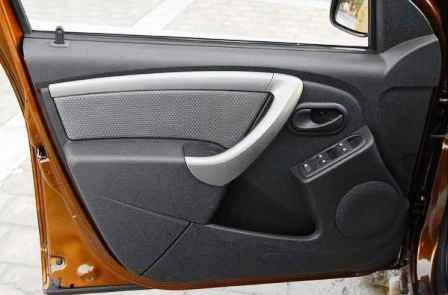

Abriendo la puerta principal

Extracción e instalación de puertas Renault Duster

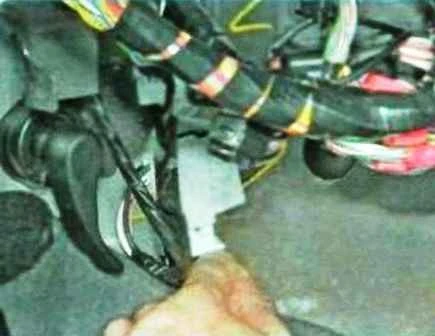

Debajo del tablero de instrumentos, extendemos la cerradura del bloque de cableado de la puerta

Extracción e instalación de puertas Renault Duster

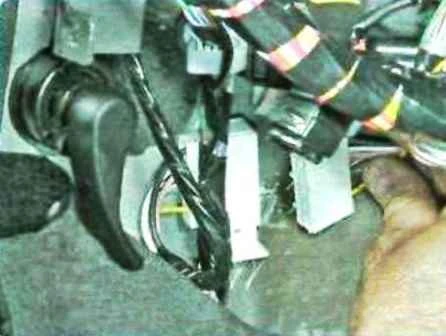

Desconectando el bloque

Extracción e instalación de puertas Renault Duster

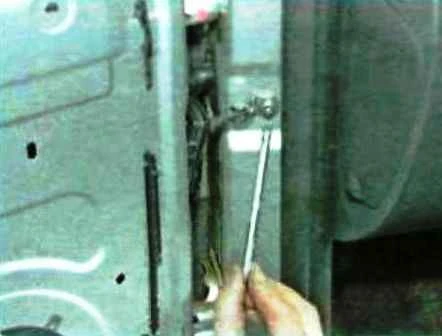

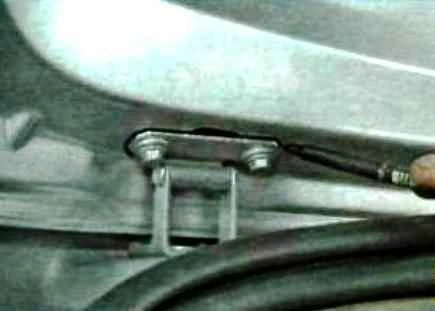

Desatornille el tornillo que sujeta la bisagra del limitador de apertura de la puerta delantera y retire la bisagra del pilar A

Instalamos un soporte debajo de la puerta principal o le pedimos a un asistente que sostenga la puerta

Desmontaje e instalación de puertas Renault Duster

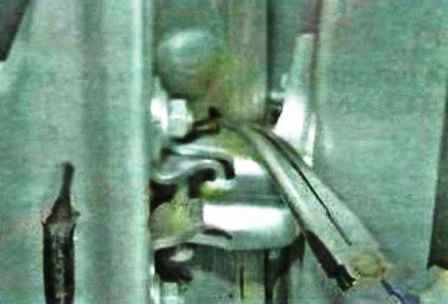

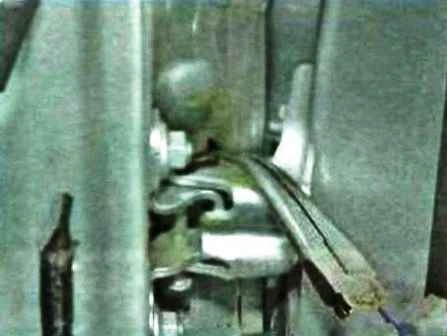

Haciendo palanca con unos alicates, retiramos el pestillo de la ranura del eje de las bisagras de la fijación superior de la puerta de entrada y derribamos el eje con ligeros golpes.

También extraiga el eje del montaje inferior y retire la puerta delantera.

Instale la puerta delantera en orden inverso

Si la cerradura de la puerta delantera no se bloquea o desbloquea con claridad, si el cierre va acompañado de un golpe, ajuste la posición del pestillo con respecto a la cerradura

Desmontaje e instalación de puertas Renault Duster

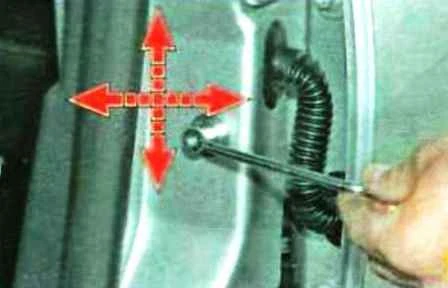

Para hacer esto, afloje el pestillo del pilar central y mueva el pestillo hacia la izquierda y hacia la derecha y hacia arriba y hacia abajo.

Extracción e instalación de la puerta trasera

Requerido: alicates, llave Torx T40, martillo

Desconecte el terminal negativo de la batería

Extracción e instalación de puertas Renault Duster

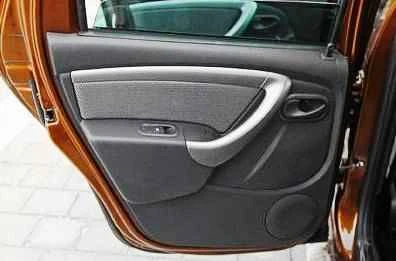

Abriendo la puerta trasera

Desmontaje e instalación de puertas Renault Duster

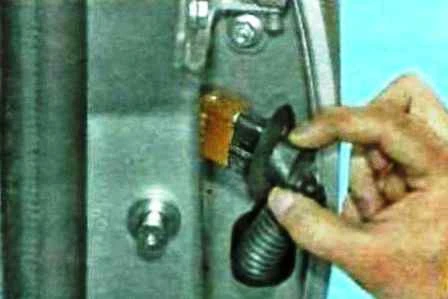

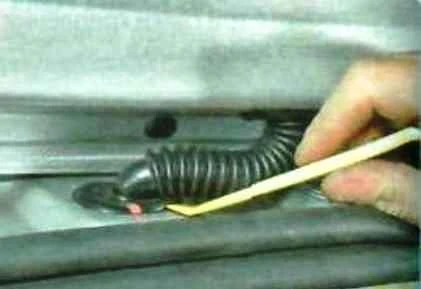

Haz palanca en el borde del sello del mazo de cables de la puerta

Desmontaje e instalación de puertas Renault Duster

Retire el sello y el bloque del mazo de cables del orificio en el pilar B

Desmontaje e instalación de puertas Renault Duster

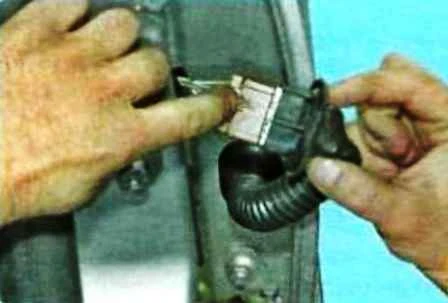

Presione en la cerradura del mazo de cables de la puerta

Extracción e instalación de puertas Renault Duster

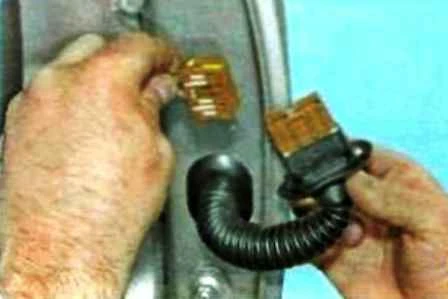

Desconectar el bloque

Desmontaje e instalación de puertas Renault Duster

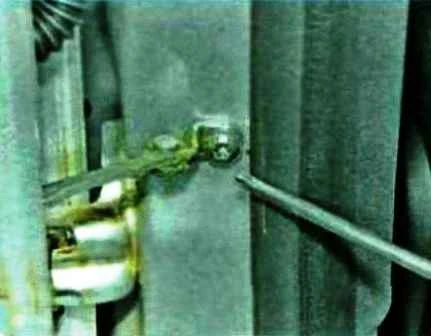

Desatornillamos el tornillo que sujeta la bisagra del limitador de apertura de la puerta trasera y retiramos la bisagra del montante B

Coloque un soporte debajo de la puerta trasera o pídale a un asistente que sostenga la puerta

Extracción e instalación de puertas Renault Duster

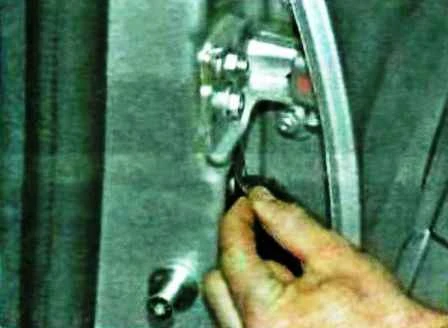

Haciendo palanca con unos alicates, retiramos de la ranura del eje de los bucles del sujetador superior cerradura de la puerta trasera y derribar el eje con ligeros golpes.

También desarmamos el eje del soporte inferior y retiramos la puerta trasera.

Instala la puerta trasera en orden inverso.

Si la cerradura de la puerta trasera no se bloquea o desbloquea con claridad, si el cierre va acompañado de un golpe, ajuste la posición del pestillo con respecto a la cerradura

Desmontaje e instalación de puertas Renault Duster

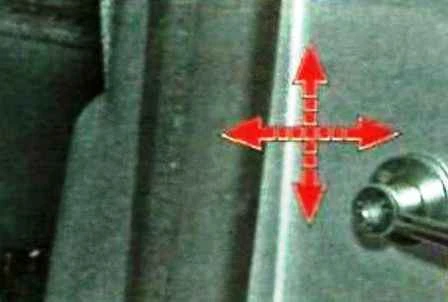

Para hacer esto, afloje el pestillo del pilar trasero y mueva el pestillo hacia la izquierda y hacia la derecha y hacia arriba y hacia abajo.

Extracción e instalación del portón trasero

Se requerirán herramientas: una espátula de plástico o un destornillador de punta plana, un dado de 10 zócalos, un marcador

Desconecte el cable negativo de la batería

Abrir el portón trasero

Desmontaje e instalación de puertas Renault Duster

Habiendo hecho palanca en el borde del sello del arnés de cableado, retire el sello y el bloque del arnés a través de la ventana en el cuerpo y desconecte el bloque presionando su retén

Desmontaje e instalación de puertas Renault Duster

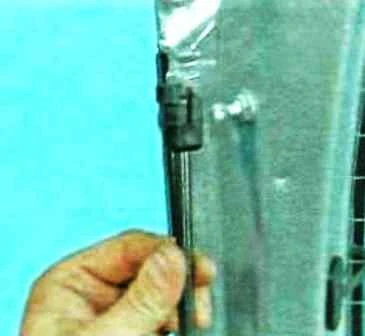

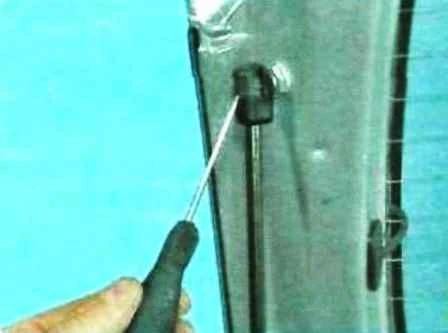

Haz palanca con un destornillador y desplaza el retén de resorte de la bisagra superior del tope del portón trasero

Extracción e instalación de puertas Renault Duster

Desconectar la bisagra superior del soporte del portón trasero

Desmontaje e instalación de puertas Renault Duster

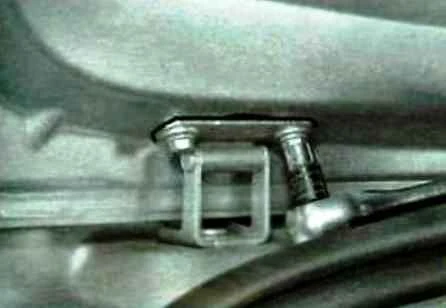

Si quita el portón trasero para no reemplazarlo, debe marcar la posición de las bisagras

Extracción e instalación de puertas Renault Duster

Desatornillamos dos tornillos que sujetan las bisagras izquierda y derecha.

Junto con un asistente, retire la puerta trasera

Instala la puerta en orden inverso.

Si instalamos el portón antiguo, antes del apriete final de los tornillos de fijación, es necesario orientarlo según las marcas aplicadas anteriormente.

Si se ha sustituido el portón trasero, antes del apriete final de los tornillos de fijación, es necesario ajustar su posición para que los espacios entre los elementos de la carrocería que se acoplan con él sean uniformes.
