- 1. Собрать выходной вал коробки передач.

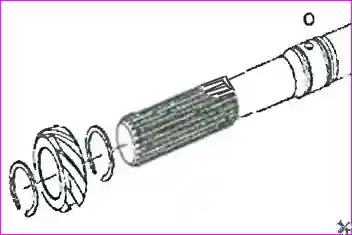

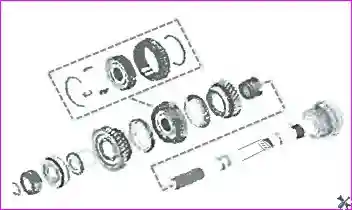

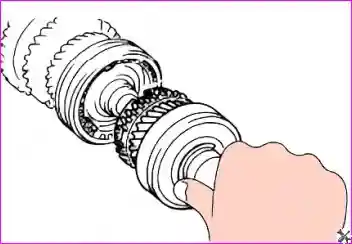

- 1) Собрать компоненты синхронизатора третьей/четвертой передачи, как показано на рисунке. Установить игольчатый подшипник шестерни третьей передачи, шестерню третьей передачи, кольцо синхронизатора третьей/четвертой/пятой передачи и компоненты синхронизатора третьей/четвертой передачи.

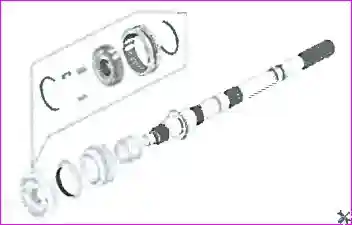

2) Собрать компоненты синхронизатора первой/второй передачи, как показано на рисунке. Установить игольчатый подшипник шестерни второй передачи, шестерню второй передачи, кольцо синхронизатора первой/второй передачи и компоненты синхронизатора первой/второй передачи. Нанести тонкий слой трансмиссионного масла на стальной шарик, чтобы установить его на входной вал. Затем установить шестерню первой передачи, игольчатый подшипник шестерни первой передачи втулку шестерни первой передачи, подшипник и шестерню пятой передачи. Установить стопорное кольцо шестерни пятой передачи.
- 2. Установить выходной вал внутрь промежуточного корпуса.
- 1) Установить выходной вал внутрь промежуточного корпуса, как показано на рисунке.

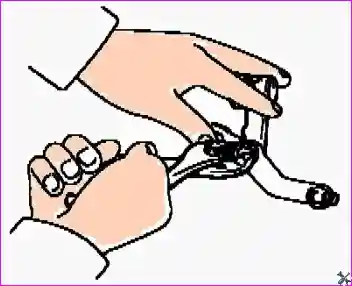

2) Установить стопорное кольцо заднего подшипника выходного вала при помощи клещей.
Примечание:
Стопорное кольцо должно плотно войти в контакт с промежуточным корпусом.
- 3. Установить входной вал внутрь выходного вала.

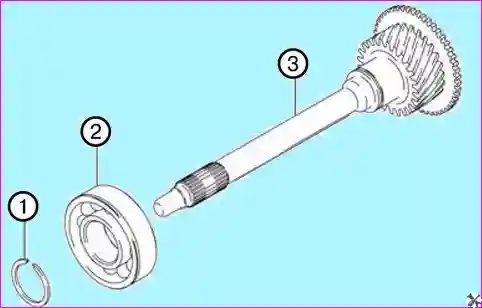

- 1) Установить подшипник входного вала на входной вал и установить стопорное кольцо входного вала при помощи клещей.
2) Нанести смазку на игольчатый подшипник, установить его внутрь входного вала, и затем установить кольцо синхронизатора третьей/четвертой/пятой передачи.
3) Вкрутить входной вал внутрь выходного вала таким образом, чтобы три паза на кольце синхронизатора были совмещены со шпонкой синхронизатора.
- 4. Установить промежуточный вал коробки передач внутрь промежуточного корпуса.
- 1) Установить стопорное кольцо на задний подшипник промежуточного вала коробки передач.

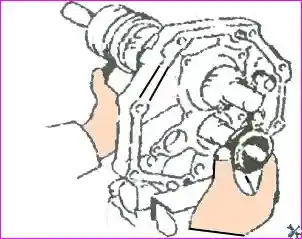

2) Установить промежуточный вал коробки передач внутрь промежуточного корпуса, зафиксировать промежуточный вал, и затем установить задний подшипник промежуточного вала.

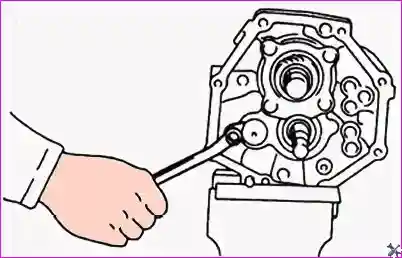

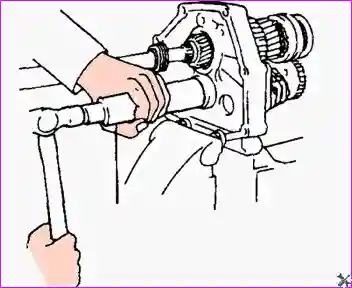

5. Установить прижимную пластину заднего подшипника и зафиксировать ее при помощи крепежных винтов Затянуть винты рекомендуемым моментом затяжки.
- 6. Установить промежуточную шестерню и ось передачи заднего хода.

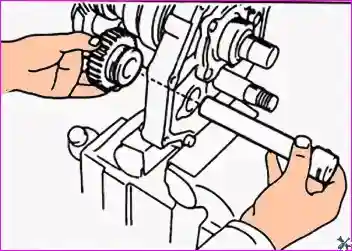

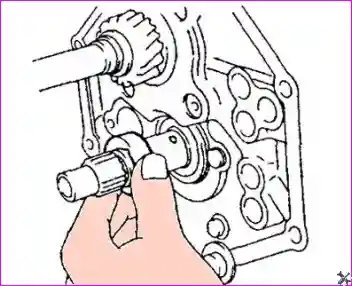

- 1) Установить промежуточную шестерню и ось передачи заднего хода, как показано на рисунке
2) Установить прижимную пластину и зафиксировать ее при помощи крепежных болтов. Затянуть крепежные болты рекомендуемым моментом затяжки.

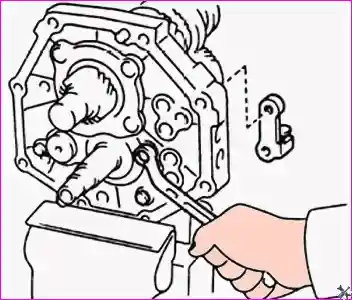

7. Установить два маленьких штифта на промежуточный корпус, установить кронштейн качающегося рычага включения передачи заднего хода и зафиксировать его при помощи крепежных болтов. Затянуть крепежные болты рекомендуемым моментом затяжки.
8. Установить стопорный шарик и упорную шайбу шестерни пятой передачи.

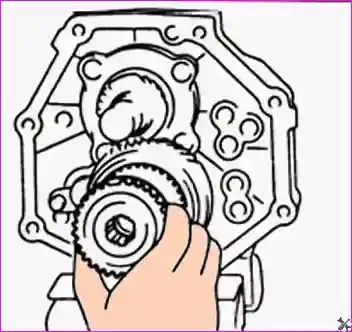

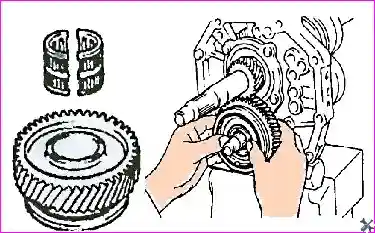

- 9. Установить шестерню пятой передачи промежуточного вала в сборе с муфтой синхронизатора и игольчатым подшипником.

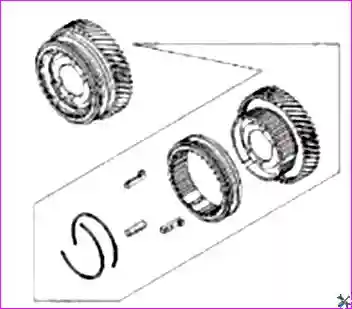

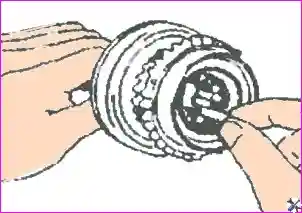

- 1) Собрать шестерню пятой передачи промежуточного вала, как показано на рисунке.
- 2) Нанести трансмиссионное масло на игольчатый подшипник.
- 3) Установить шестерню пятой передачи промежуточного вала в сборе с муфтой синхронизатора и игольчатым подшипником.
- 10. Установить кольцо синхронизатора и соединительную шестерню пятой передачи.
- 1) Установить кольцо синхронизатора на коническую поверхность соединительной шестерни пятой передачи.
- 2) Снять промежуточный корпус с тисков.

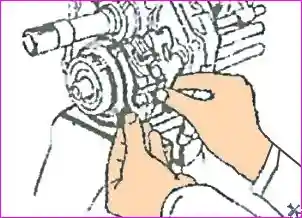

- 3) Поместить коробку строго вертикально, как показано на рисунке. Установить соединительную шестерню пятой передачи и убедиться, что паз кольца синхронизатора совмещен со шпонкой синхронизатора.
4) Подобрать одно разрезное кольцо, которое сведет к минимуму осевой зазор.

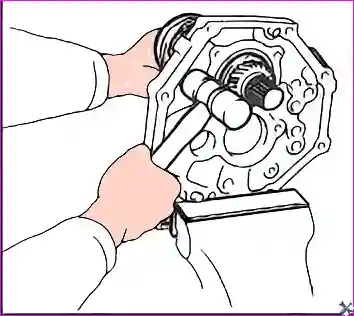

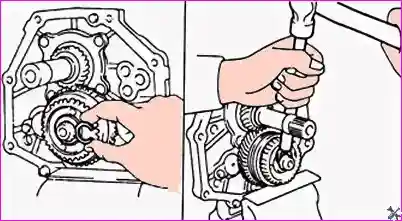

- 5) Установить разрезное кольцо при помощи медного стержня и молотка.

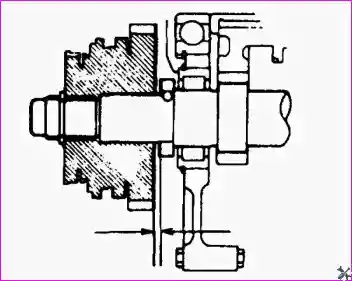

- 11. Измерить осевой зазор шестерни пятой передачи промежуточного вала при помощи плоского щупа.
Стандартное значение: 0,1-0,3 мм. Максимальное значение: 0 3 мм.
- 12. Установить ось вилки включения третьей/четвертой передачи, вилку включения первой/второй передачи и вилку включения третьей/четвертой передачи
- 1) Установить вилку включения первой/второй передачи и вилку включения третьей/четвертой передачи.

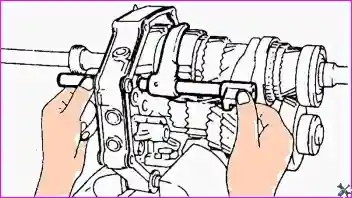

- 2) Установить ось вилки включения третьей/четвертой передачи внутрь промежуточного корпуса.

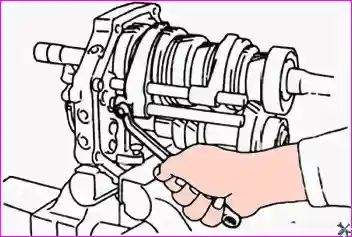

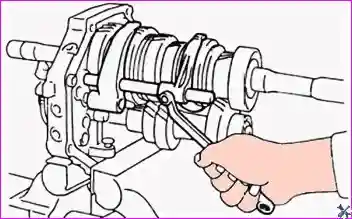

- 3) Вкрутить и затянуть рекомендуемым моментом затяжки болты крепления вилки включения третьей/четвертой передачи.
- 13. Установить ось вилки включения первой/второй передачи.
- 1) Нанести смазку на направляющую штангу механизма блокировки и установить ее на ось вилки включения первой/второй передачи.

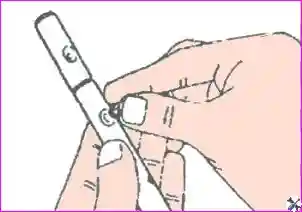

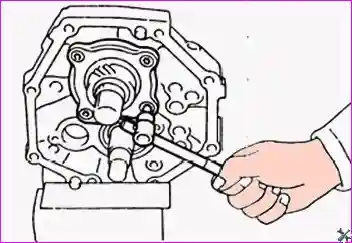

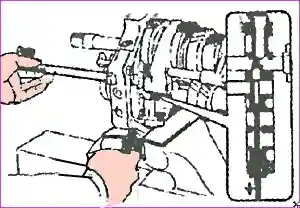

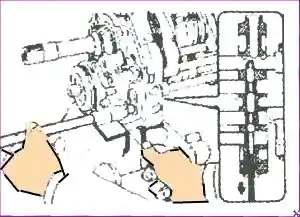

- 2) Установить короткий штифт механизма блокировки внутрь промежуточного корпуса при помощи намагниченного стержня.

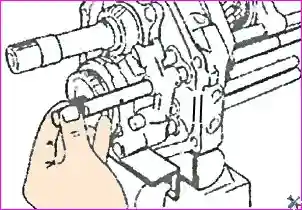

- 3) Установить ось вилки включения первой/второй передачи внутрь вилки включения первой/второй передачи и промежуточного корпуса.

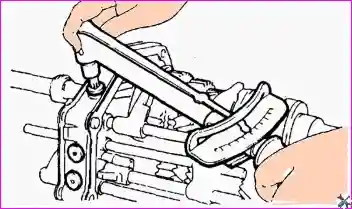

4) Вкрутить и затянуть рекомендуемым моментом затяжки болт крепления вилки включения первой/второй передачи.
- 14. Установить ось вилки включения передачи заднего хода, рычаг включения передачи заднего хода, качающийся рычаг включения передачи заднего хода и блок включения передачи заднего хода.
- 1) Установить блок включения передачи заднего хода, рычаг включения передачи заднего хода и два Е-образных кольца на качающийся рычаг включения передачи заднего хода.
- 2) Установить качающийся рычаг на кронштейн качающегося рычага включения передачи заднего хода.
- 3) Нанести смазку на направляющую штангу механизма блокировки и установить ее на ось вилки включения передачи заднего хода.

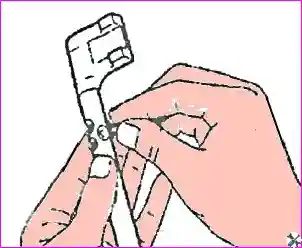

4) Установить штифт механизма блокировки внутрь промежуточного корпуса при помощи намагниченного стержня.
- 5) Установить ось вилки включения передачи заднего хода внутрь рычага включения передачи заднего хода и промежуточного корпуса.
- 15. Установить направляющий блок включения пятой передачи/передачи заднего хода, вилку включения пятой передачи и ось вилок включения четвертой/пятой передач.
- 1) Установить направляющий блок включения пятой передачи/передачи заднего хода на ось вилки включения передачи заднего хода.
- 2) Установить вилку включения пятой передачи.

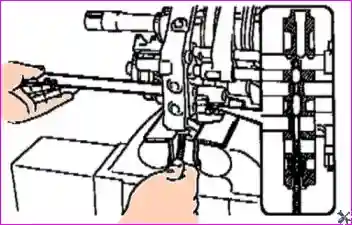

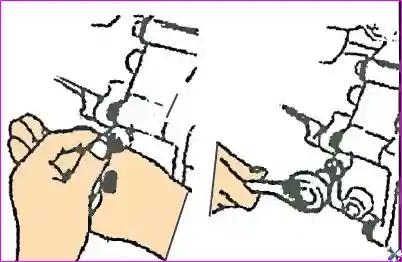

- 3) Установить шарик фиксатора внутрь направляющего блока включения пятой передачи/передачи заднего хода при помощи намагниченного стержня.
- 4) Установить ось вилки включения пятой передачи.

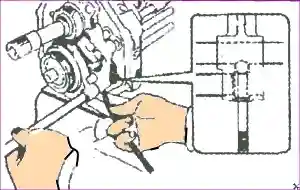

- 5) Установить стальной шарик механизма блокировки внутрь промежуточного корпуса при помощи намагниченного стержня.
- 6) Установить ось вилки включения пятой передачи внутрь промежуточного корпуса.

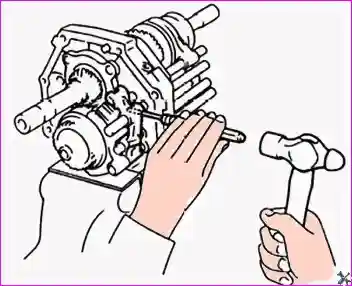

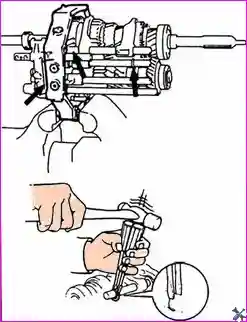

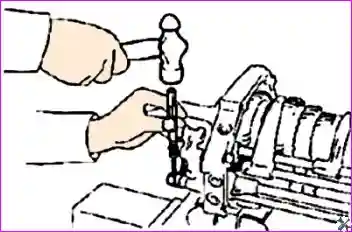

- 7) Вбить эластический цилиндрический штифт внутрь вилки включения пятой передачи при помощи пробоя и молотка.
8) Установить ось вилки включения пятой передачи/передачи заднего хода внутрь направляющего блока включения пятой передачи/передачи заднего хода.
9) Вбить эластический цилиндрический штифт внутрь направляющего блока включения пятой передачи/передачи заднего хода при помощи пробоя и молотка.
16. Установить разрезные шайбы оси вилок включения передач при помощи стального стержня и молотка.
- 17. Установить шарики, пружины и установочные резьбовые пробки

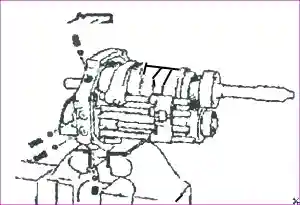

- 1) Установить шарики и пружины.
Примечание:
Установить короткую пружину внутрь нижней части промежуточного корпуса.
- 2) Нанести герметик на резьбу резьбовых пробок.
- 3) Вкрутить и затянуть рекомендуемым моментом затяжки резьбовые пробки.
18. Установить ведущую шестерню одометра.
- 19. Установить кожух коробки передач.

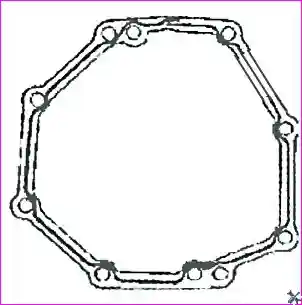

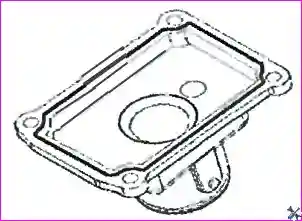

- 1) Нанести герметик на кожух коробки передач, как показано на рисунке.

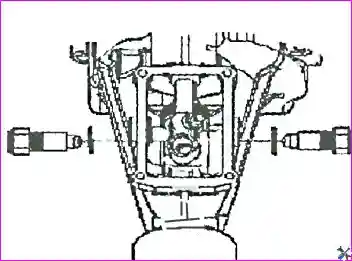

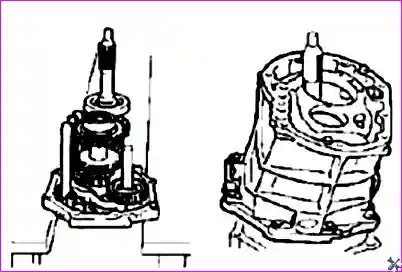

2) Поместить промежуточный корпус строго вертикально, как показано на рисунке.
- 3) Установить кожух коробки передач на промежуточный корпус, как показано на рисунке.
- 20. Установить стопорное кольцо переднего подшипника

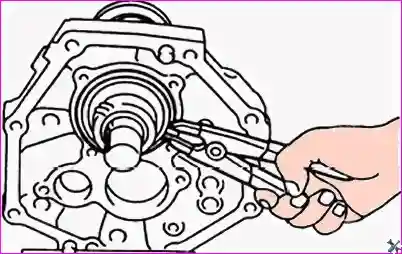

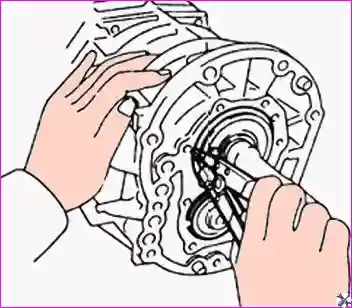

- 1) Установить два стопорных кольца на подшипник входного вала и передний подшипник промежуточного вала при помощи клещей.

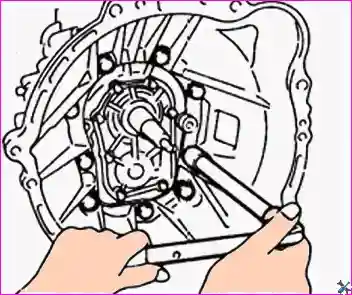

2) Установить переднюю крышку.
Примечание.
Предварительно нанести герметик на установочную поверхность передней крышки.

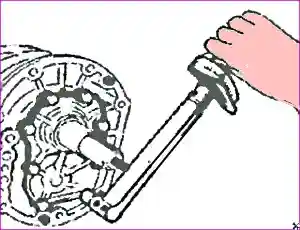

- 3) Нанести герметик на резьбу крепежных болтов.
- 4) Вкрутить и затянуть рекомендуемым моментом затяжки крепежные болты.
- 21.Установить задний корпус коробки передач, вал переключения передач и блок переключения передач.
- 1) Установить компоненты, такие как ограничительный механизм и маслопровод, на задний корпус коробки передач.

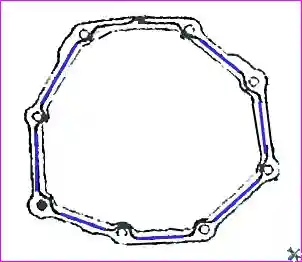

- 2) Нанести валик герметика на задний корпус коробки передач, как показано на рисунке.
3) Установить вал переключения передач в сборе с рычагом переключения передач внутрь заднего корпуса коробки передач, и затем включить третью передачу.
4) Поместить блок переключения передач через верхнее отверстие заднего корпуса таким образом, чтобы вал переключения передач мог перемещаться сквозь блок переключения передач.
Примечание:
Не затягивать крепежный болт полностью на данном этапе.
- 5) Вставить рычаг переключения передач внутрь паза оси вилки включения третьей/четвертой передачи, и затем совместить ось вилки включения пятой передачи/передачи заднего хода с монтажным отверстием заднего корпуса, чтобы установить ее внутрь заднего корпуса коробки передач.

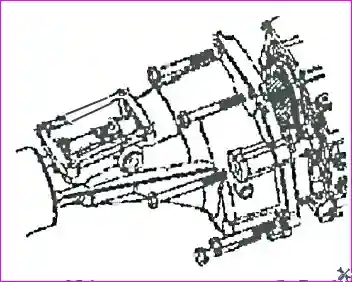

- 6) Вкрутить и затянуть рекомендуемым моментом затяжки болты крепления заднего корпуса коробки передач.
- 7) Вкрутить и затянуть рекомендуемым моментом затяжки болты крепления блока переключения передач.
- 22. Установить стальные шарики, пружины и резьбовые пробки.
- 1) Нанести герметик на резьбу резьбовых пробок.
- 2) Установить стальные шарики, пружины и резьбовые пробки. Затянуть резьбовые пробки рекомендуемым моментом затяжки.
- 23. Убедиться в том, что входной и выходной валы вращаются должным образом.
- 24. Установить компоненты механизма позиционирования.

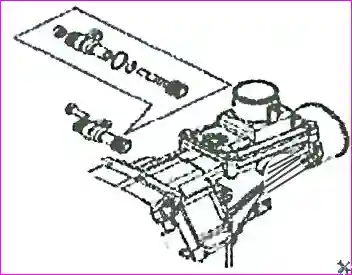

- 25. Установить выключатель ламп освещения движения передачей заднего хода.
- 26. Установить крышку коробки передач с механизмом переключения скоростей.
- 1) Нанести валик герметика на установочную поверхность крышки коробки передач с механизмом переключения скоростей.
- 2) Вкрутить и затянуть рекомендуемым моментом затяжки крепежные болты.
- 27. Установить ведомую шестерню одометра.
- 1) Установить ведомую шестерню одометра.
- 2) Вкрутить и затянуть рекомендуемым моментом затяжки крепежный болт.
- 28. Установить кожух коробки передач.
- 1) Установить кожух коробки передач.
- 2) Вкрутить и затянуть рекомендуемым моментом затяжки крепежные болты,
- 29. Вкрутить сливную пробку и вентиляционную пробку. Установить зажим электропроводки, провод «массы», выжимной подшипник сцепления и выжимную вилку сцепления.
- 30. Проверить функционирование коробки передач.
