Топливный модуль снимаем для ремонта или для замены
Топливный модуль установлен в верхней части топливного бака.
В состав модуля входит электронасос, датчик указателя уровня топлива, регулятор давления топлива, фильтр грубой очистки топлива, фильтр тонкой очистки топлива
Если при работе двигателя теряется мощность двигателя, возникает повышенный шум насоса, а также при пониженном давлении топлива (меньше 3,45 кгс/см 2) то, скорей всего неисправность связана с топливным модулем.
Снятие топливного модуля
Снимаем подушку заднего сиденья
Аккуратно поддеваем крышку лючка топливного бака (устанавливается на герметик)
Нажимаем на пластмассовые фиксаторы колодки проводов

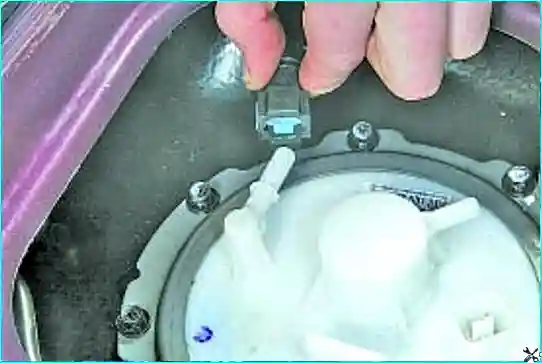

Отсоединяем колодку от топливного модуля
Сжимаем пассатижами и отводим хомут крепления по шлангу обратного трубопровода
Снимаем шланг со штуцера топливного модуля
Сжимаем пластмассовые защелки фиксатора наконечника топливопровода
И снимаем топливопровод со штуцера топливного модуля
Отжимаем фиксатор и вынимаем держатель топливопровода из отверстия в кронштейне топливного модуля
Выкручиваем восемь болтов крепления прижимного кольца топливного модуля
Вынимаем из бака топливный модуль. Вынимать нужно аккуратно, чтобы не погнуть рычаг поплавка датчика указателя уровня топлива.
Извлекаем уплотнительное кольцо топливного модуля
Сливаем из топливного модуля остатки топлива в заранее подготовленную емкость
Устанавливаем топливный модуль в обратном порядке
Ремонт топливного модуля
Отсоединяем минусовую клемму аккумулятора
Снимаем топливный модуль, как описано выше
Сжимаем фиксатор и отсоединяем от крышки топливного модуля колодку проводов датчика указателя уровня топлива
Выводим провода из держателя на крышке топливного модуля сверху
И на фильтре тонкой очистки снизу
Поддеваем отверткой фиксатор крепления датчика уровня топлива
Снимаем датчик
Во многих случаях нарушение работы датчика уровня топлива связано с окислением контактной группы и пластины его ползуна.
Нужно протереть контакты реостата спиртом и проверить работу датчика. Если невозможно удалить дефекты, то датчик необходимо заменить.
Сжимаем фиксатор и отсоединяем от крышки топливного модуля колодку проводов электрического бензонасоса
Выводим провода из держателя на крышке топливного модуля
Поддеваем отверткой и отжимаем фиксатор пружинной скобы
Снимаем скобу
Отсоединяем наконечник магистрали от фильтра тонкой очистки
Отжимаем фиксаторы стержней отверткой
Снимаем крышку топливного модуля
Поддеваем клапан системы улавливания паров топлива отверткой
Снимаем клапан с крышки топливного модуля
Вынимаем из фильтра тонкой очистки корпус топливного модуля
Поддеваем отверткой фильтр грубой очистки топлива
Отсоединяем фильтр от штуцера электробензонасоса
Отсоединяем наконечник провода от вывода корпуса топливного модуля
Отсоединяем колодку проводов от электробензонасоса
Поддеваем отверткой и отжимаем фиксатор пружинной скобы
Снимаем скобу
Отсоединяем наконечник топливной магистрали от штуцера корпуса топливного модуля
Сжимаем пальцами фиксаторы
Поддеваем отверткой
И снимаем электробензонасос из корпуса топливного модуля
Разжимаем ушки фиксатора регулятора давления топлива
И снимаем фиксатор регулятора давления топлива
Снимаем регулятор давления топлива
Собираем и устанавливаем топливный модуль в обратной последовательности. Проверяем герметичность соединений и закрываем лючок топливного модуля.
