Топливную рампу и форсунки снимаем для проверки, очистки и замены

Потребуются торцовые головки на 10, 12, и отвертки

Подготавливаем автомобиль и сбрасываем давление топлива

Отсоединяем минусовую клемму аккумулятора

 Как снять рампу и форсунки топливной системы KIA RIO 3

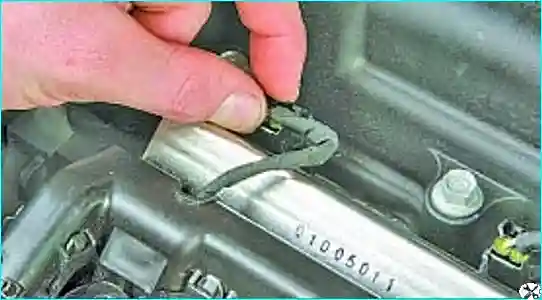

Нажимаем на пластмассовый фиксатор

Как снять рампу и форсунки топливной системы KIA RIO 3

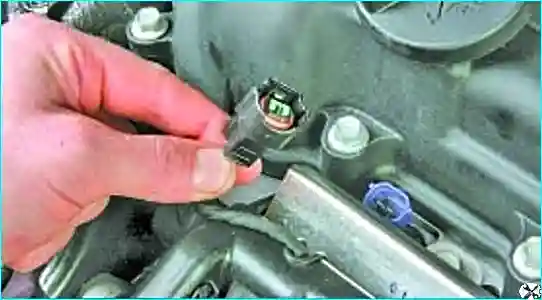

Отсоединяем колодку проводов от форсунки

Также отсоединяем все колодки проводов от форсунок

 Как снять рампу и форсунки топливной системы KIA RIO 3

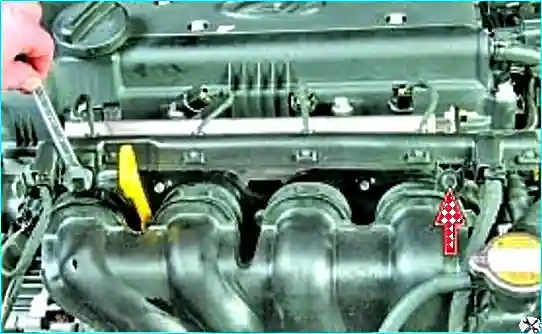

Выкручиваем два болта крепления защитного кожуха проводов топливных форсунок

Как снять рампу и форсунки топливной системы KIA RIO 3

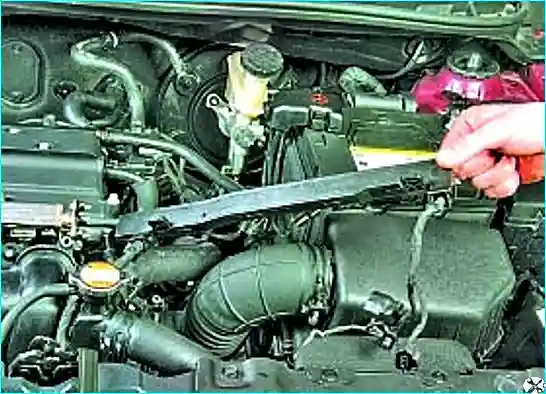

Отводим кожух с проводами в сторону

 Как снять рампу и форсунки топливной системы KIA RIO 3

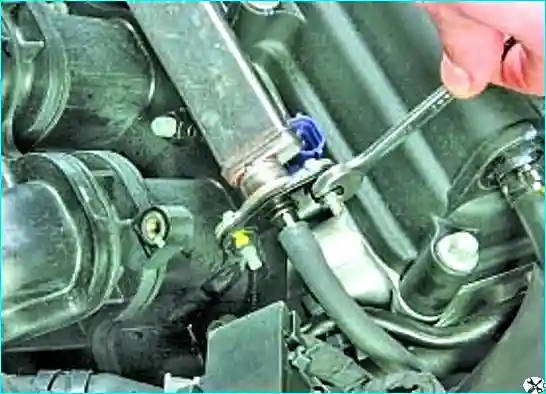

Откручиваем две гайки крепления фланца трубопровода к фланцу топливной рампы

Как снять рампу и форсунки топливной системы KIA RIO 3

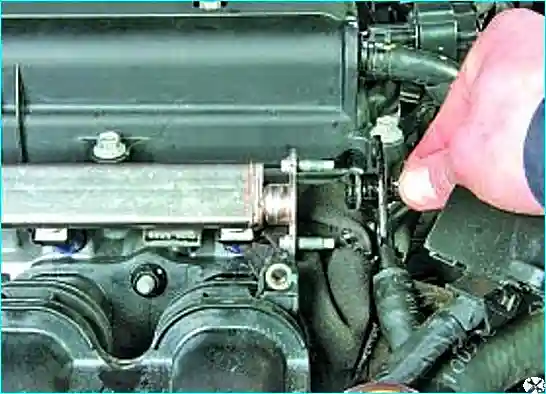

Отсоедините трубопровод от топливной рампы

На штуцере трубопровода установлено резиновое уплотнительное кольцо (нужно заменять каждый раз при откручивании)

 Как снять рампу и форсунки топливной системы KIA RIO 3

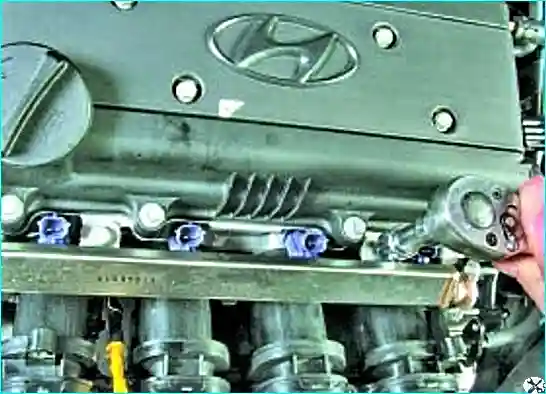

Выкручиваем два болта крепления топливной рампы к головке блока цилиндров

Как снять рампу и форсунки топливной системы KIA RIO 3

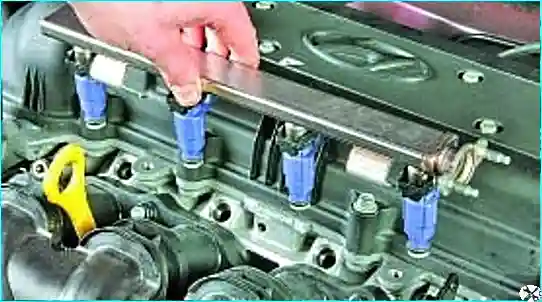

Снимаем топливную рампу

Устанавливаем топливную рампу в обратной последовательности

Снятие и проверка форсунок

Возможные признаки неисправности форсунок:

  • – затрудненный пуск двигателя;
  • – неустойчивая работа двигателя;
  • – остановка двигателя на холостом ходу;
  • – повышенная частота вращения коленчатого вала на холостом ходу;
  • – двигатель не развивает полной мощности, недостаточная приемистость двигателя;
  • – рывки и провалы в работе двигателя при движении автомобиля;
  • – повышенный расход топлива;
  • – повышенное содержание СО и СН в отработавших газах;
  • – калильное зажигание вследствие нарушения герметичности форсунок.

 Как снять рампу и форсунки топливной системы KIA RIO 3

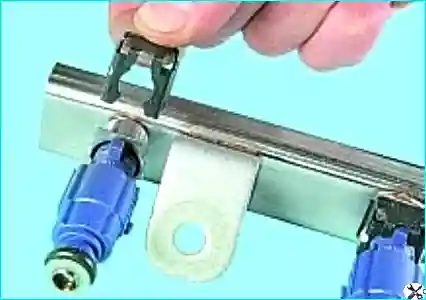

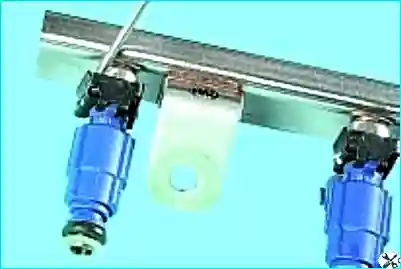

Отверткой отводим в сторону два фиксатора стопорной пластины форсунки

Как снять рампу и форсунки топливной системы KIA RIO 3

Снимаем стопорную пластину

 Как снять рампу и форсунки топливной системы KIA RIO 3

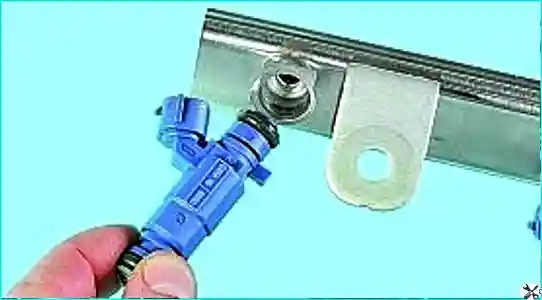

Вынимаем форсунку из топливной рампы

Таким же образом вынимаем остальные форсунки

 Как снять рампу и форсунки топливной системы KIA RIO 3

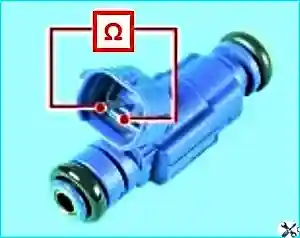

Проверяем сопротивление обмотки форсунки.

Сопротивление исправной форсунки должно быть 0,013-0,016 кОм (13-16 Ом). Если сопротивление обмотки не соответствует норме, заменяем форсунку

Проверку форсунки на распыл нужно проверять на специальном оборудовании, такая проверка на автомобиле очень пожароопасна.

Как снять рампу и форсунки топливной системы KIA RIO 3

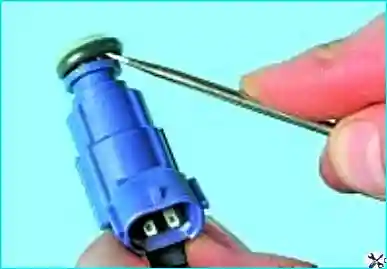

Поддеваем отверткой и снимите уплотнительные кольца

Замените уплотнительные кольца форсунок независимо от их состояния.

Устанавливаем форсунки и топливную рампу в обратной последовательности.

После сборки проверяем соединения на герметичность.
