Поворотный кулак и ступицу переднего колеса снимаем для ремонта и для замены
Снятие ступицы
Поднимите автомобиль и закрепите на опорах.
Снимите колесо.

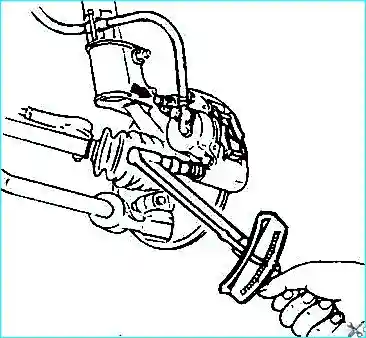

Отогните буртик и отверните гайку крепления приводного вала к ступице.
Соблюдайте осторожность, чтобы не повредить паз и резьбу на конце приводного вала.
При ослаблении гайки крепления приводного вала к ступице нажмите педаль тормоза, чтобы предотвратить проворачивание колеса и приводного вала.
Извлеките шплинт и отверните гайку крепления цапфы шарового шарнира наконечника рулевой тяги к поворотному кулаку.
Съемником OK670 321 019 выдавите цапфу шарового шарнира из поворотного кулака.
Для облегчения выдавливания цапфы шарового шарнира из поворотного кулака постучите молотком по съемнику шарнира.
Выверните болты, снимите суппорт переднего тормоза и, не отсоединяя от него тормозной шланг, мягкой проволокой закрепите его на амортизационной стойке.
Снимите датчик ABS и датчик частоты вращения колеса (правая сторона).
Снимите тормозной диск.
Выверните стяжной болт, монтировкой отожмите нижний рычаг вниз и отделите цапфу шарнира от поворотного кулака.
Отверните гайки и извлеките болты крепления поворотного кулака к нижней части амортизационной стойки.
Отделите поворотный кулак со ступицей от приводного вала
Установка
Установите поворотный кулак со ступицей на приводной вал.
Установите поворотный кулак на нижнюю часть амортизационной стойки и закрепите болтами и гайками.
Момент затяжки: 103–122 Нм
Установите цапфу шарового шарнира нижнего рычага в поворотный кулак и закрепите стяжным болтом и гайкой. Момент затяжки: 54–68 Нм
Установите тормозной диск на ступицу колеса и закрепите болтами.
Момент затяжки: 9,8–14,7 Нм
Установите суппорт переднего тормоза на поворотный кулак и закрепите двумя болтами. Момент затяжки: 78–101 Нм
Закрепите тормозной шланг на кронштейне амортизационной стойки.
Наверните новую гайку с буртиком и забейте буртик гайки в паз приводного вала.
Момент затяжки: 157–235 Нм
Не забивайте буртик гайки в паз приводного вала острым инструментом.
Убедитесь, что ступица переднего колеса легко поворачивается от руки.
Установите цапфу шарового шарнира наконечника рулевой тяги в поворотный кулак.
Используйте новый шплинт.
Наверните гайку и шплинтом, зафиксируйте ее от отворачивания. Если пазы в гайке не совместились с отверстием в цапфе, доверните гайку до их совмещения.
Момент затяжки: 47–52 Нм
Установите датчик АБС и датчик частоты вращения колеса.
Момент затяжки: 8–12 Нм
Установите колесо.
