Басты берілістің негізгі ақаулары:

  • Артқы көпір редукторының мойынтіректері тозған, олардың алдын ала кернеуі бұзылған, отырғызу босаңсыған (артқы көпір жағынан біркелкі ызың ретінде көрінеді).
  • Басты беріліс тісті дөңгелектерінің тістері тозған, ілінісудегі бүйірлік саңылау бұзылған, тістерде сызаттар бар (артқы көпір жағынан ұлитын дыбыс ретінде көрінеді, ол жүктеме азайғанда — газ педалін босатқанда — азаяды немесе жойылады).

Жұмысты тексеру шұңқырында немесе көтергіште екеулеп орындаған ыңғайлы.

Артқы көпір редукторының картерінен трансмиссия майын төгеміз.

Кардан берілісін редуктор фланецінен ажыратамыз.

Бөлшектеу кезінде кірдің ішке кіруін болдырмау үшін басты беріліс картерін кірден мұқият тазалаймыз.

Автомобильдің екі жағынан да жартылай өстерді шығарамыз.

Жартылай өстерді шығару
1-сур. Жартылай өстерді шығару.

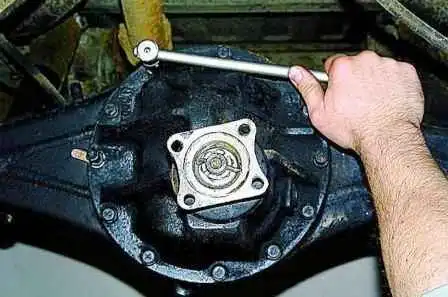

«14» кілт немесе бастиекпен редукторды артқы көпір арқалығына бекітетін он бұранданы бұрап шығарамыз.

Бекіту бұрандаларын бұрап шығару
2-сур. Редуктор бекіту бұрандаларын бұрап шығару.

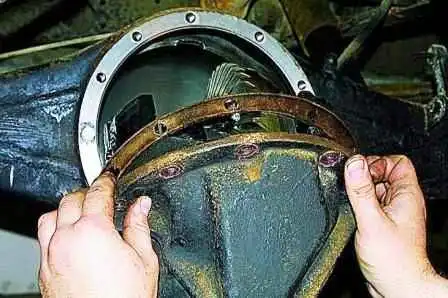

Тығыздағыш қапсырманы зақымдамауға тырысып, редукторды арқалықтан шығарамыз.

Редукторды шығару
3-сур. Редукторды арқалықтан шығару.

Жұмыс ыңғайлылығы үшін редукторды стендке орнатамыз. Жетекші тісті дөңгелек фланецін сальникпен бірге шешеміз.

Фланецті шешу
4-сур. Жетекші тісті дөңгелек фланецін шешу.

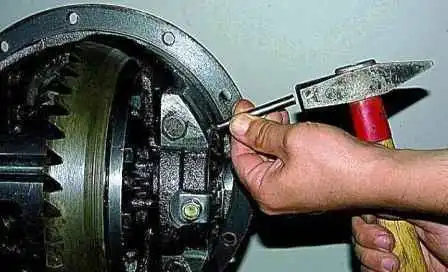

Кернермен дифференциал мойынтіректерінің қақпақтарының, реттеу сомындарының және картердің өзара орналасуын белгілейміз.

Қақпақтарды белгілеу
5-сур. Мойынтірек қақпақтарын белгілеу.

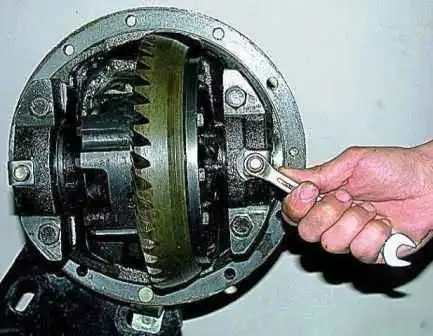

«12» кілтпен мойынтірек қақпақтарының тоқтатқыш пластиналарының бұрандаларын бұрап шығарамыз.

Тоқтатқыш пластиналарды бұрап шығару
6-сур. Тоқтатқыш пластина бұрандаларын бұрап шығару.

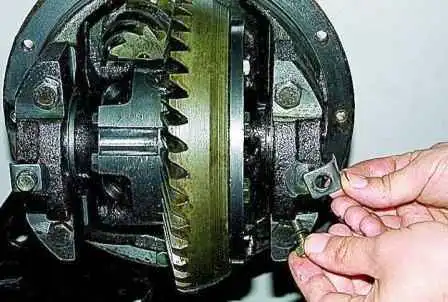

Тоқтатқыш пластиналарды шешеміз.

Тоқтатқыш пластиналарды шешу
7-сур. Тоқтатқыш пластиналарды шешу.

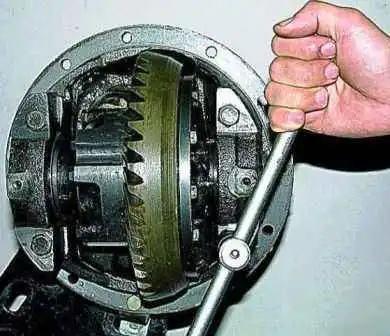

«17» кілт немесе бастиекпен мойынтірек қақпақтарын бекітетін бұрандаларды бұрап шығарамыз.

Қақпақтарды бұрап шығару
8-сур. Қақпақ бұрандаларын бұрап шығару.

Мойынтірек қақпақтарын шешеміз.

Қақпақтарды шешу
9-сур. Мойынтірек қақпақтарын шешу.

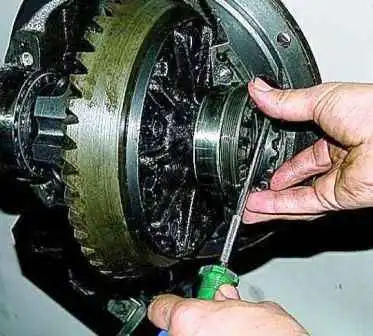

Арнайы кілт немесе қуатты бұрауышпен дифференциал мойынтіректерінің реттеу сомындарын бұрап шығарамыз.

Реттеу сомындарын бұрап шығару
10-сур. Реттеу сомындарын бұрап шығару.

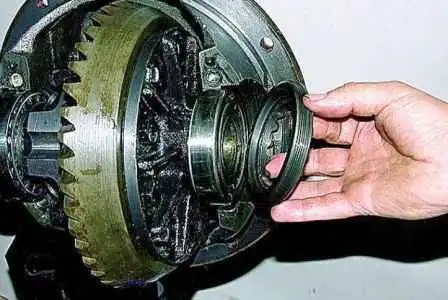

Реттеу сомындарын шешеміз.

Сомындарды шешу
11-сур. Реттеу сомындарын шешу.

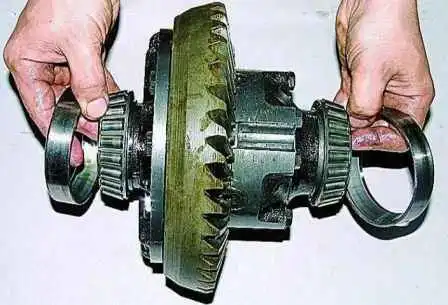

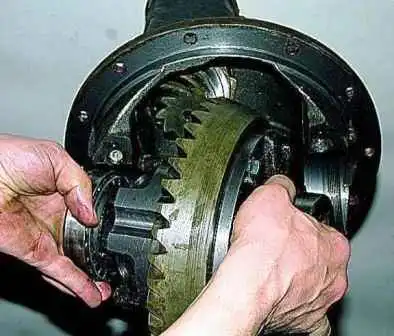

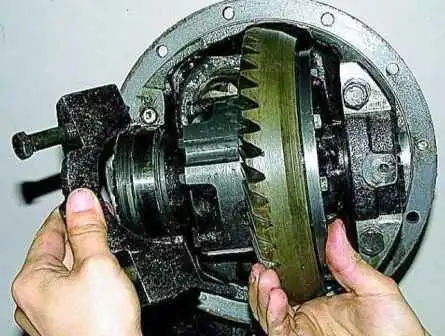

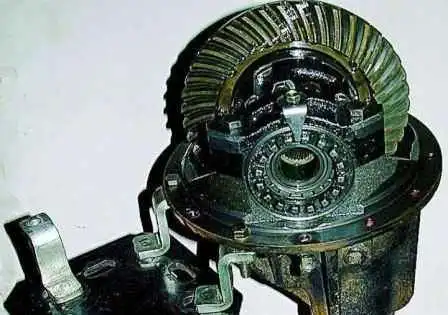

Жетектелетін тісті дөңгелекпен және мойынтіректердің сыртқы сақиналарымен бірге сателлиттер қорабын жинақта шешеміз.

Дифференциалды шығару
12-сур. Сателлиттер қорабын шығару.

Жетектелетін тісті дөңгелек сателлиттер қорабына тек бір жағдайда ғана орнатылады. Жинауды жеңілдету және теңгерімділікті сақтау үшін тісті дөңгелек пен корпустың өзара орналасуын белгілейміз.

Жетектелетін тісті дөңгелекті белгілеу
13-сур. Өзара орналасуын белгілеу.

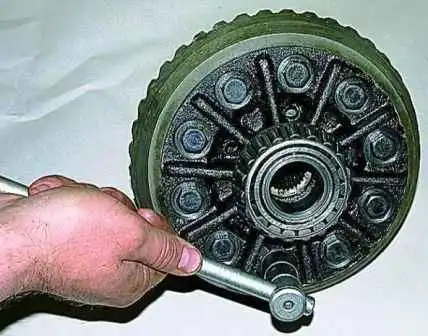

«17» кілт немесе бастиекпен жетектелетін тісті дөңгелекті бекітетін 10 бұранданы бұрап шығарамыз.

Жетектелетін тісті дөңгелекті бұрап шығару
14-сур. Жетектелетін тісті дөңгелек бұрандаларын бұрап шығару.

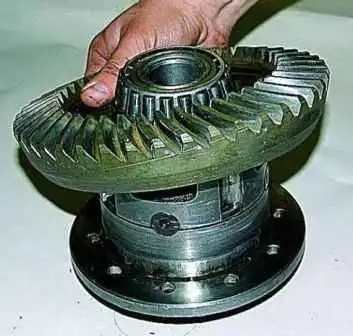

Балғамен жұмсақ металдан жасалған қағушы арқылы жеңіл соққылар жасап, тісті дөңгелекті сателлиттер қорабынан қағып түсіреміз және шешеміз.

Жетектелетін тісті дөңгелекті шешу
15-сур. Жетектелетін тісті дөңгелекті шешу.

Тартқыштың аяқтары үшін сателлиттер қорабында арнайы ойықтар қарастырылған.

Тартқышты орнату
16-сур. Тартқышты орнату.

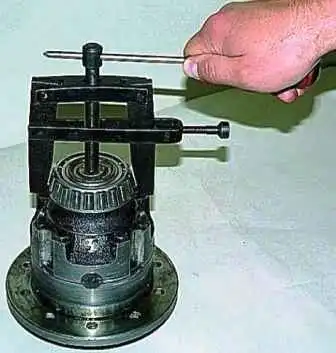

Арнайы тартқышпен мойынтіректердің ішкі сақиналарын сығып шығарамыз. Екінші мойынтіректі де дәл осылай шешеміз.

Мойынтіректерді шешу
17-сур. Мойынтіректердің ішкі сақиналарын шешу.

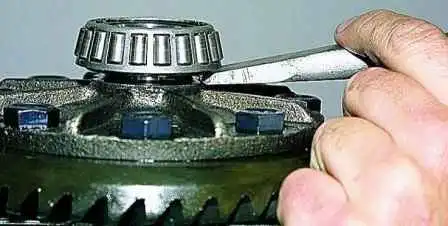

Тартқыш болмаған жағдайда қашауды мойынтіректің ішкі сақинасының ұшы мен дифференциал қорабының арасына кіргіземіз. Қашауға соққылар жасап, ішкі сақинаны жылжытамыз.

Сақинаны қашаумен жылжыту
18-сур. Сақинаны қашаумен жылжыту.

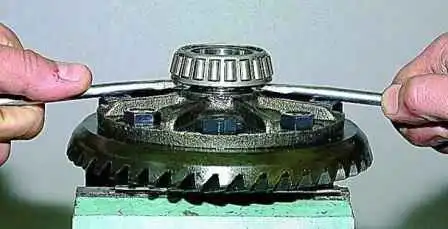

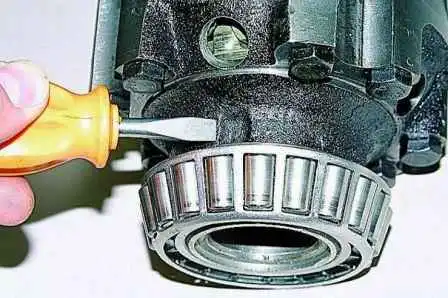

Пайда болған саңылауға екі қуатты бұрауыш немесе монтаждық қалақшаларды кіргіземіз.

Монтаждық қалақшаларды пайдалану
19-сур. Монтаждық қалақшаларды кіргізу.

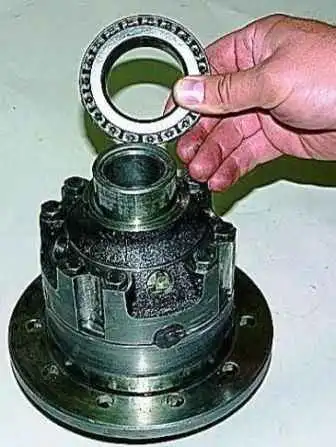

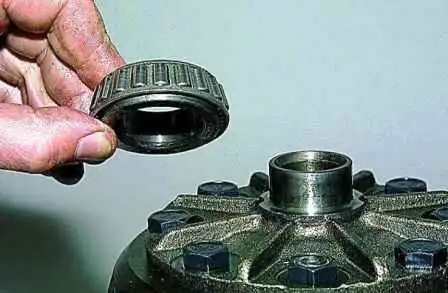

Қалақшаларға біркелкі басып, мойынтіректің ішкі сақинасын сепаратормен және роликтермен бірге сығып шығарамыз.

Сақинаны сығып шығару
20-сур. Ішкі сақинаны сығып шығару.

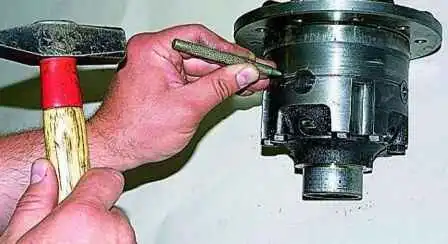

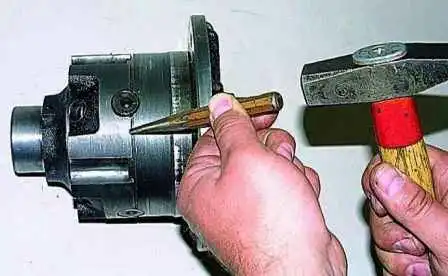

Кернермен дифференциал қорабының сол және оң бөліктерінің өзара орналасуын белгілейміз.

Қорапты белгілеу
21-сур. Қорап бөліктерін белгілеу.

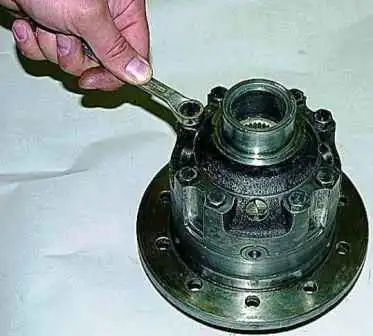

«13» кілтпен дифференциал қорабының бөліктерін қосатын сегіз бұранданы бұрап шығарамыз.

Қорап бұрандаларын бұрап шығару
22-сур. Қорап бұрандаларын бұрап шығару.

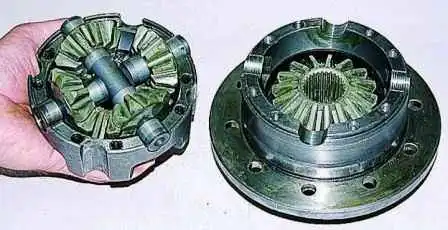

Балғамен жұмсақ қағушы арқылы абайлап қағып, қорапты ажыратамыз.

Қорапты ажырату
23-сур. Қорапты ажырату.
Қорапты ажырату
24-сур. Қорапты ажырату (жалғасы).

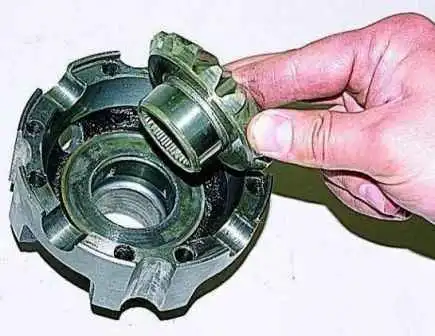

Шешілген қорап жартысынан жартылай өс тісті дөңгелегін шығарамыз.

Тісті дөңгелекті шығару
25-сур. Жартылай өс тісті дөңгелегін шығару.

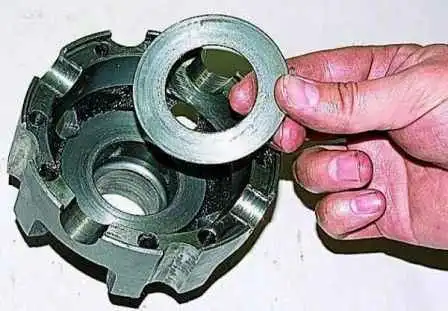

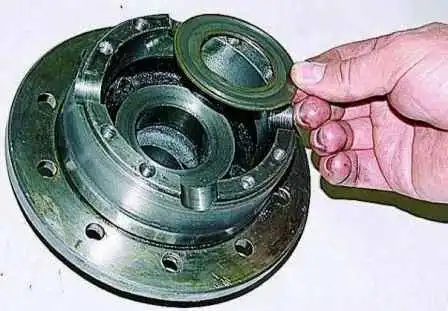

Тіреуіш шайбаны шығарамыз.

Шайбаны шешу
26-сур. Тіреуіш шайбаны шешу.

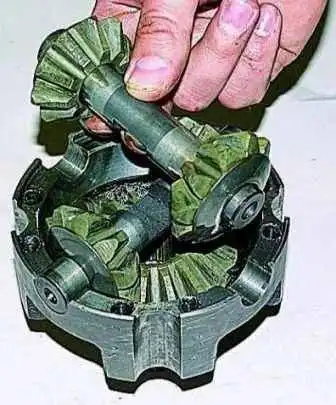

Айқышты (өстерді) сателлиттермен және олардың тіреуіш шайбаларымен бірге шығарамыз.

Айқышты шығару
27-сур. Өстерді сателлиттермен шығару.

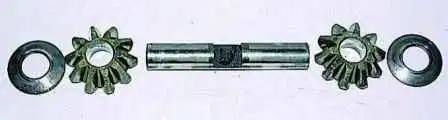

Өстерден сателлиттер мен шайбаларды шешеміз.

Сателлиттерді шешу
28-сур. Сателлиттерді шешу.

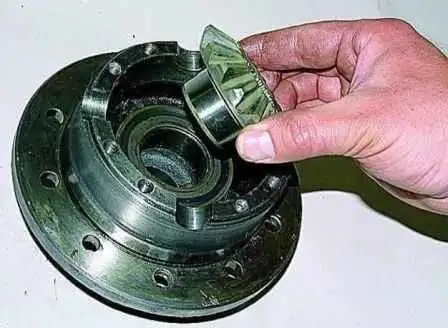

Екінші жартылай өс тісті дөңгелегін және оның тіреуіш шайбасын шешеміз.

Екінші тісті дөңгелекті шығару
29-сур. Екінші жартылай өс тісті дөңгелегін шешу.
Екінші шайбаны шешу
30-сур. Екінші тіреуіш шайбаны шешу.

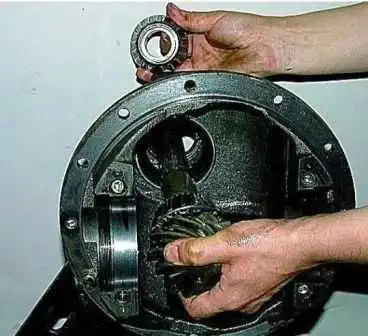

Жетекші тісті дөңгелекті редуктор картерінен шығарамыз. Қажет болса, оны жұмсақ металдан жасалған аралық арқылы валдың ұшына балғамен соққылар жасап қағып шығаруға болады.

Жетекші тісті дөңгелекті шығару
31-сур. Жетекші тісті дөңгелекті шығару.

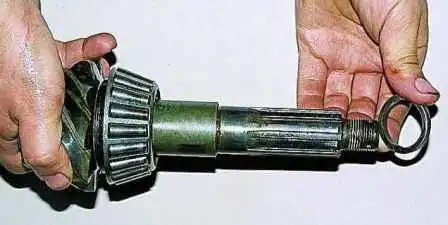

Жетекші тісті дөңгелек валасынан аралық төлке (сақина) шешеміз.

Аралық төлкені шешу
32-сур. Аралық сақинаны шешу.

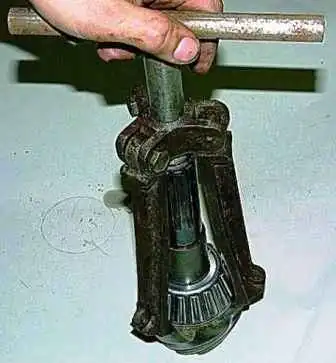

Тісті дөңгелектің құйрығынан артқы мойынтіректің ішкі сақинасын сығып шығарамыз.

Мойынтіректі сығып шығару
33-сур. Ішкі сақинаны сығып шығару.

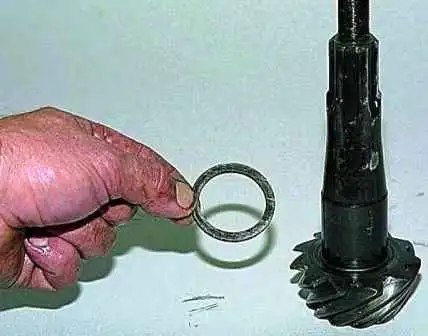

Жетекші тісті дөңгелектің ілінісу тереңдігін орнатудың реттеу шайбасын (сақинасын) шешеміз.

Реттеу шайбасын шешу
34-сур. Реттеу сақинасын шешу.

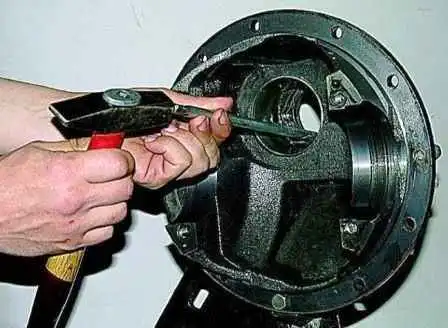

Қағушымен алдыңғы мойынтіректің сыртқы сақинасын картерден қағып шығарамыз.

Сыртқы сақинаны қағып шығару
35-сур. Сыртқы сақинаны қағып шығару.

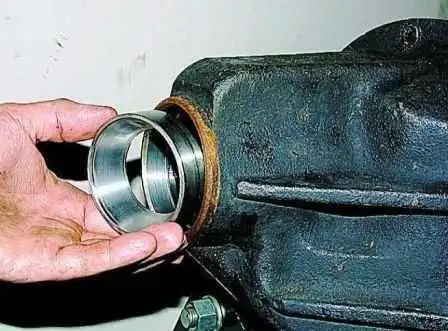

Сақинаны шығарамыз. Артқы мойынтіректің сыртқы сақинасын да дәл осылай қағып шығарамыз.

Сақинаны шығару
36-сур. Сақинаны шығару.

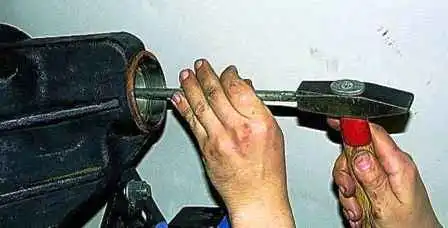

Жинау алдында барлық бөлшектерді керосинде немесе дизель отынында жуамыз және мұқият тексереміз.

Бөлшектерді ақаулыққа тексеру
37-сур. Бөлшектерді ақаулыққа тексеру.

Бөлшектердің күйіне қойылатын талаптар:

  • Бөлшектерде кез келген жарықтарға жол берілмейді.
  • Тісті дөңгелектердің тістерінде сызаттар, қабыршақтану және қатты тозу болмауы керек.
  • Мойынтіректер щертусіз және кептелусіз жеңіл айналуы керек.
  • Роликтер мен сақиналарда қабыршақтануға, сынықтарға және қатты тозуға жол берілмейді.
  • Мойынтірек сепараторларында үзілістер мен деформациялар болмауы керек.

Зақымдалған және тозған бөлшектерді ауыстырамыз. Жүрісі 100 мың км-ден асқанда, мойынтіректердің визуалды күйіне қарамастан, профилактикалық ауыстыру ұсынылады.
