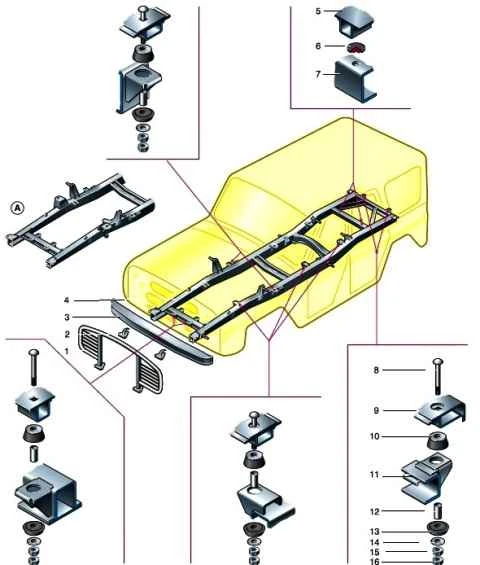

Рама қорап тәрізді айнымалы қимасы бар екі лонжероннан тұрады, олар өзара бес көлденең арқалықпен байланысқан.
Рама құрылымы
Көлденең арқалықтар лонжерондармен дәнекерлеу немесе болттар арқылы қосылған (екінші көлденең арқалық — шешілмелі).
Лонжерондарға рессорлардың, амортизаторлардың, қуат агрегаты тіреуіштерінің және шанақ бекітпелерінің кронштейндері бекітіледі.
Лонжерондардың алдыңғы ұштарына алдыңғы бампер, қорғаныш доға және сүйреу ілгектері орнатылған.
Артқы көлденең арқалыққа қысқа мерзімді сүйреуге арналған қатты (немесе серпімді) сүйреу құрылғысы қосылған.
Сонымен қатар, артқы көлденең арқалыққа серіппелі болаттан жасалған екі артқы бампер бекітілген.
Шанақ
Шанақ — жүк-жолаушыларға арналған, шешілмелі брезент шатырмен немесе қатты төбемен, бес есігі және ашылатын артқы борті бар.
Артқы есік газбен толтырылған тіреуіштерде жоғары қарай ашылады.
Бүйір есіктерде айналмалы желдеткіш терезелер мен шешілмелі әйнектер бар.
Радиатор қаптамасы, ласқаққыштар, капот, есіктер, артқы борт және қанаттар — шешілмелі.
Шанақ ішінде (кабинада) үш қатарда жеті орындық орнатылған, бұл ретте үшінші қатардың екі орындығы жиналмалы, жолаушылар оларда бір-біріне қарама-қарсы отырады.
Бірінші және екінші қатар орындықтары қауіпсіздік белдіктерімен жабдықталған.
Шанақтың артқы қабырғасының сыртында қосалқы дөңгелекке арналған жиналмалы кронштейн бекітілген.
Материалдар мен құрылым ерекшеліктері
Раманың лонжерондары мен көлденең арқалықтары штамптау және дәнекерлеу әдісімен төмен көміртекті құрылымдық болаттан жасалған; қорап тәрізді айнымалы қима салыстырмалы түрде аз массада жоғары бұралу қаттылығын қамтамасыз етеді. Көлденең арқалықтардың лонжерондармен қосылысы — дәнекерленген (болттармен бекітілген шешілмелі екінші көлденең арқалықтан басқа). Артқы бамперлер — серіппелі болаттан. Шанақ — толық металл, қаңқасы болат профильдерден, сыртқы қаптамасы қаңылтыр болаттан; шатыр — су өткізбейтін брезент. Бүйір есіктердің әйнектері шешілмелі, желдеткіш терезелер айналмалы. Артқы есіктің газбен толтырылған тіреуіштері азотпен толтырылған. Шанақты рамаға бекітетін жастықшалар — резеңке, металл төлкелері бар. Бекітпе — метрикалық бұрандалы болттар, беріктік класы 8.8-ден төмен емес.
