1. Очистить установочные поверхности кожуха коробки передач и промежуточной пластины. Нанести валик герметика диаметром 1,2 мм на установочную поверхность кожуха коробки передач и промежуточной пластины.
Разборку коробки передач мы рассмотрели в статье - "Разборка коробки передач"
Примечание:
Установить кожух коробки передач не позже чем через десять минут, после нанесения герметика.
2. Установить кожух коробки передач на промежуточную пластину коробки передач.

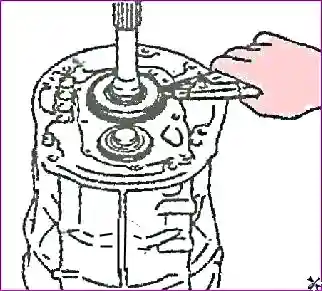

3. Установить стопорное кольцо подшипника входного вала и стопорное кольцо переднего подшипника промежуточного вала.

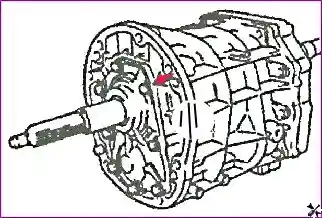

4. Очистить установочные поверхности кожуха коробки передач и передней крышки коробки передач. Нанести валик герметика диаметром 1,2 мм на установочную поверхность кожуха коробки передач и передней крышки коробки передач.
Примечание:
Установить переднюю крышку коробки передач не позже чем через десять минут, после нанесения герметика.

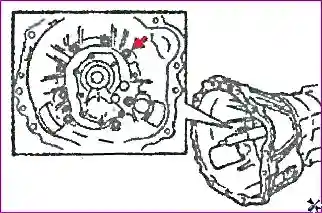

5. Установить переднюю крышку коробки передач и зафиксировать ее при помощи восьми крепежных болтов. Затянуть крепежные болты рекомендуемым моментом затяжки.
Момент затяжки: 11,55-21,45 Нм.
Примечание:
Затянуть крепежные болты в диагональном порядке.

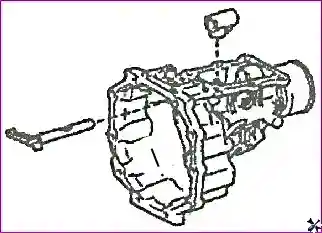

6. Установить вал переключения и блок переключения передач на задний картер коробки передач.

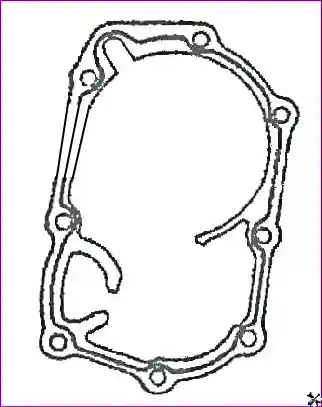

7. Очистить установочную поверхность заднего картера коробки передач. Нанести валик герметика диаметром 1,2 мм на установочную поверхность заднего картера коробки передач.
Примечание:
Установить задний картер коробки передач не позже чем через десять минут, после нанесения герметика.
8. Установить задний картер коробки передач.
Примечание:

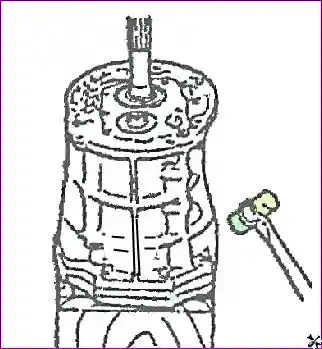

Нанести несколько несильных ударов по заднему картеру коробки передач при помощи пластикового молотка.

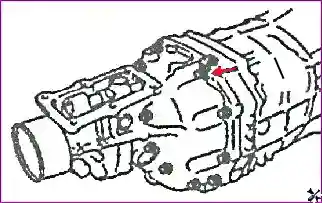

9. Вкрутить и затянуть рекомендуемым моментом затяжки крепежный болт.
Момент затяжки: 25,9-48,1 Нм.
10. Вкрутить болт крепления блока переключения к валу переключения передач.

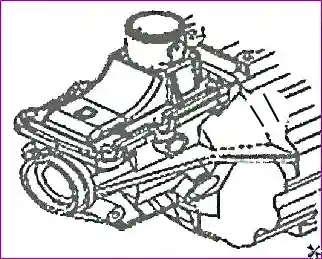

11. Установить компоненты механизма позиционирования.

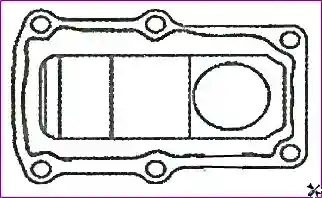

12. Очистить установочную поверхность крышки рычага переключения передач. Нанести валик герметика диаметром 1,2 мм на установочную поверхность крышки рычага переключения передач.
Примечание:
Установить крышку рычага переключения передач не позже чем через десять минут, после нанесения герметика.

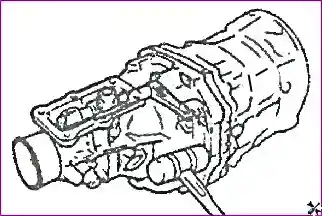

13. Установить крышку рычага переключения передач и зафиксировать ее при помощи шести крепежных болтов.
Момент затяжки: 14,4-21,6 Нм.
14. Установить ведомую шестерню одометра.
Момент затяжки болта: 6-10 Нм.

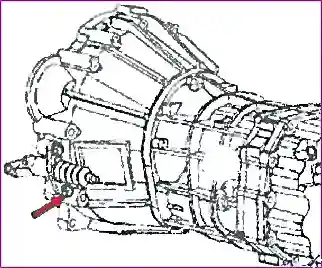

15. Вкрутить и затянуть рекомендуемым моментом затяжки выключатель ламп освещения движения передачей заднего хода.
Момент затяжки: 35,2-52,8 Нм.

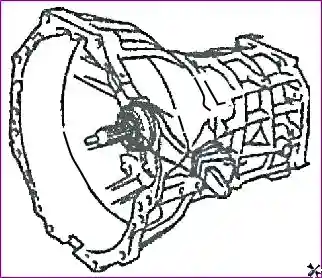

16. Установить кожух сцепления на кожух коробки передач и зафиксировать его при помощи крепежного болта. Затянуть крепежный болт рекомендуемым моментом затяжки.
Момент затяжки: 15,5-20,6 Нм.

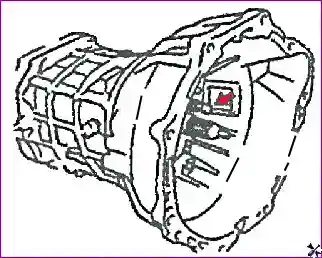

17. Вкрутить и затянуть рекомендуемым моментом затяжки опору выжимной вилки сцепления.
Момент затяжки: 38-56 Нм.
18. Нанести смазку на молибденовой основе на шлицы входного вала и головку опоры выжимной вилки.
19. Установить выжимную вилку, выжимной подшипник и защитную крышку выжимной вилки.
20. Установить рабочий цилиндр сцепления и зафиксировать его при помощи крепежных болтов. Затянуть крепежные болты рекомендуемым моментом затяжки.
Момент затяжки: 8,19-15,21 Нм.

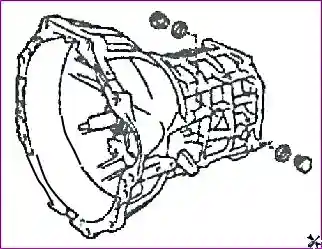

21. Установить новые уплотнительные шайбы. Вкрутить и затянуть шестигранные пробки коробки передач.
