Замок зажигания автомобиля Renault/Dacia Sandero с механическим запорным устройством и электронной частью расположен с правой стороны рулевой колонки под рулевым колесом.

Замок зажигания проверяется на правильность замыкания контактов при различных положениях ключа и работу противоугонного устройства.

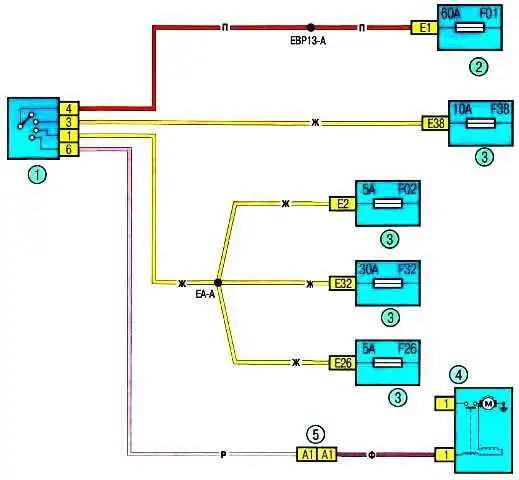

Схема замка зажигания: 1 - замок зажигания; 2 - монтажный блок предохранителей в моторном отсеке; 3 - блок предохранителей в салоне автомобиля; 4 - стартер; 5 - разъем электропроводки моторного отсека / салона (моноблок)

Для правильности замыкания контактов нужно с помощью тестера в режиме «прозвонки» по схеме проверить правильность замыкания контактов выключателя.

Для снятия замка зажигания нужен ключ Torx T20, отвертка с плоским лезвием.

Отсоединяем минусовую клемму аккумулятора

Проверка и замена замка зажигания автомобиля Рено Сандеро

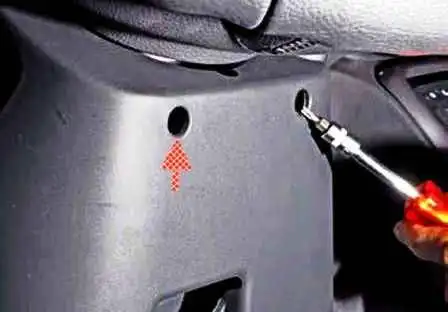

Выкручиваем два болта, соединяющие верхнюю и нижнюю части кожуха рулевой колонки

Проверка и замена замка зажигания автомобиля Рено Сандеро

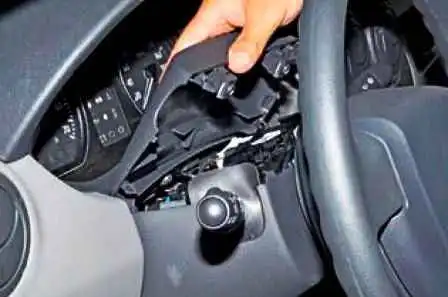

Снимаем верхнюю часть

Проверка и замена замка зажигания автомобиля Рено Сандеро

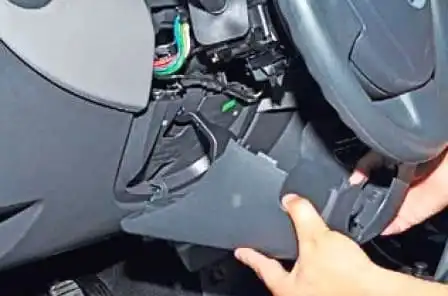

Снимаем нижнюю часть кожуха

Проверка и замена замка зажигания автомобиля Рено Сандеро

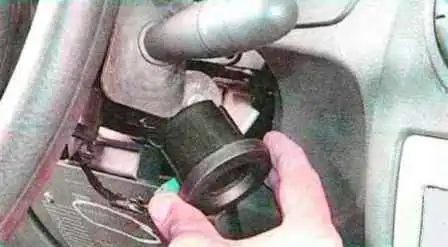

Извлекаем кольцо транспондера

Проверка и замена замка зажигания автомобиля Рено Сандеро

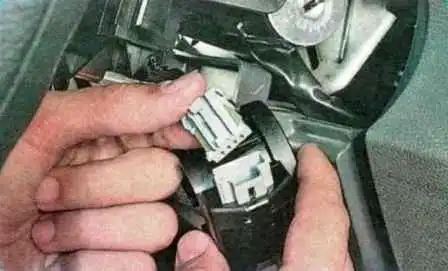

Отсоединяем от него колодку жгута проводов

Проверка и замена замка зажигания автомобиля Рено Сандеро

Выводим колодку проводов замка зажигания из-под панели приборов.

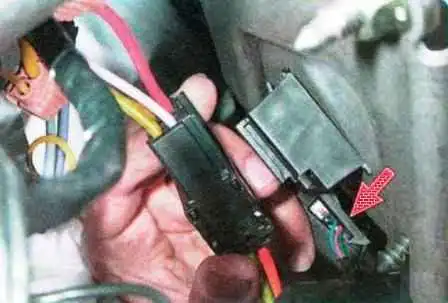

Отжимаем фиксатор и выводим колодку из держателя (показан стрелкой)

Проверка и замена замка зажигания автомобиля Рено Сандеро

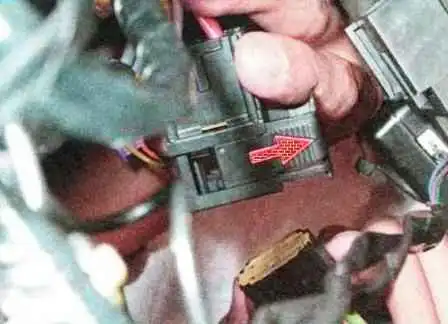

Сдвигаем фиксатор в направлении, показанной стрелкой и разъединяем колодку

Проверка и замена замка зажигания автомобиля Рено Сандеро

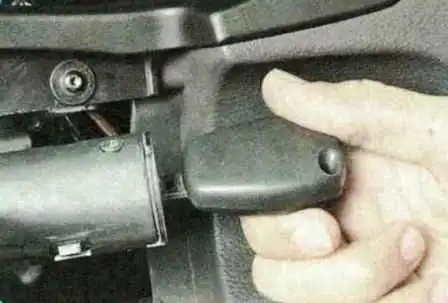

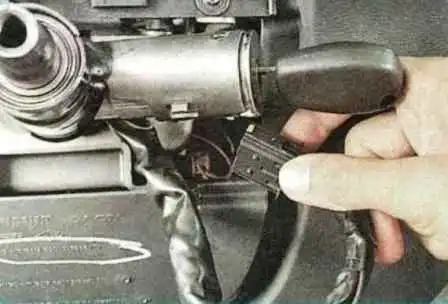

Вставляем ключ в замок зажигания и поворачиваем его на четверть оборота по часовой стрелке…

Проверка и замена замка зажигания автомобиля Рено Сандеро

…(метка на замке зажигания между положениями «А» и «М»).

Проверка и замена замка зажигания автомобиля Рено Сандеро

Вынимаем жгут проводов выключателя (замка) зажигания из панели приборов

Проверка и замена замка зажигания автомобиля Рено Сандеро

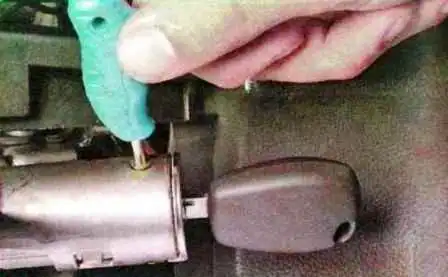

Выкручиваем болт крепления замка зажигания

Проверка и замена замка зажигания автомобиля Рено Сандеро

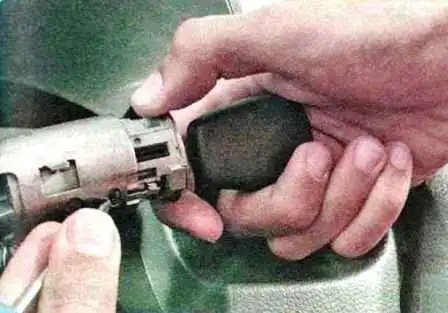

Отжимаем отверткой фиксатор и вынимаем замок зажигания из корпуса

Проверка и замена замка зажигания автомобиля Рено Сандеро

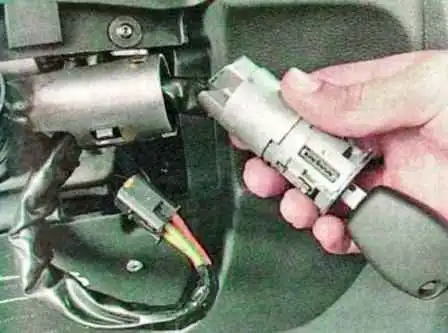

Снимаем выключатель (замок) зажигания, вытащив жгут его проводов из корпуса

Устанавливаем замок и детали в обратной последовательности.
