Рассмотрим, как заменить регулятор напряжения и выпрямительный блок
В случае если вышел из строя ротор или обмотка статора генератор нужно заменить в сборе.
Снимаем генератор

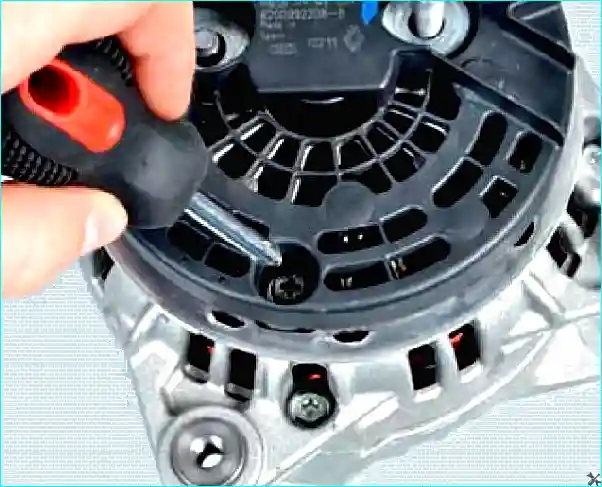

Выкручиваем винт крепления задней крышки

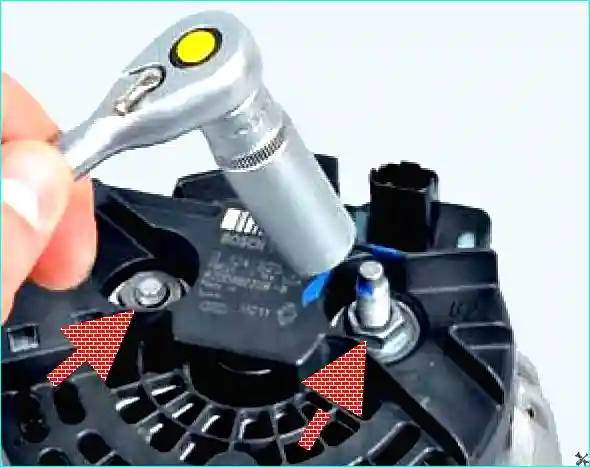

Откручиваем две гайки

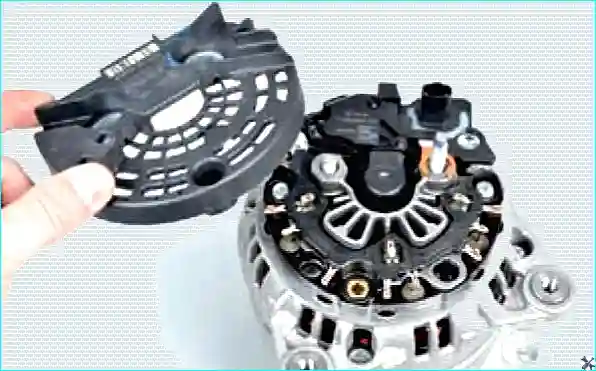

Снимаем заднюю крышку генератора

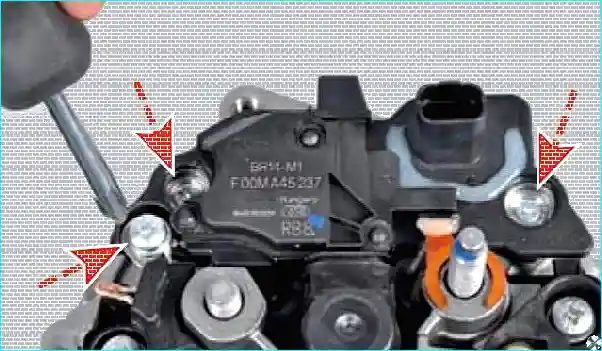

Выкручиваем три винта крепления регулятора напряжения
Снимаем регулятор напряжения
Проверяем легкость перемещения щеток в щеткодержателе и их выступание.
Если выступание «А» щеток из держателя менее 5 мм, меняем регулятор напряжения в сборе со щеткодержателем

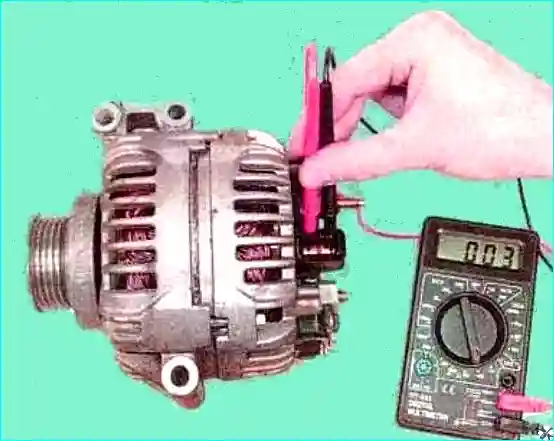

Проверяем тестером в режиме омметра сопротивления обмотки ротора, подсоединив его к контактным кольцам.
Если омметр покажет бесконечность, то в обмотках обрыв и ротор нужно заменить (лучше заменить генератор)

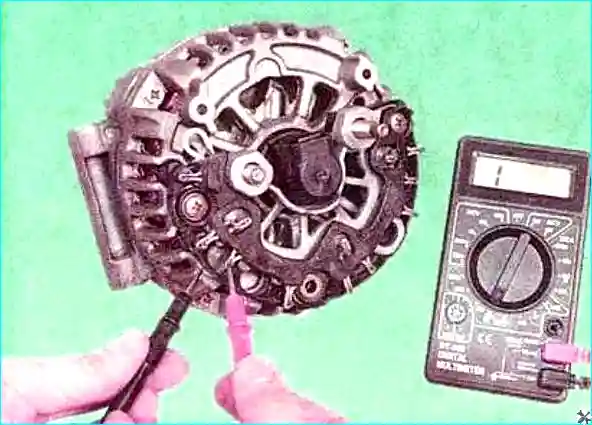

Проверяем диоды выпрямительного блока. Подсоединяем один провод к массе выпрямительного блока, а второй к выводу диода

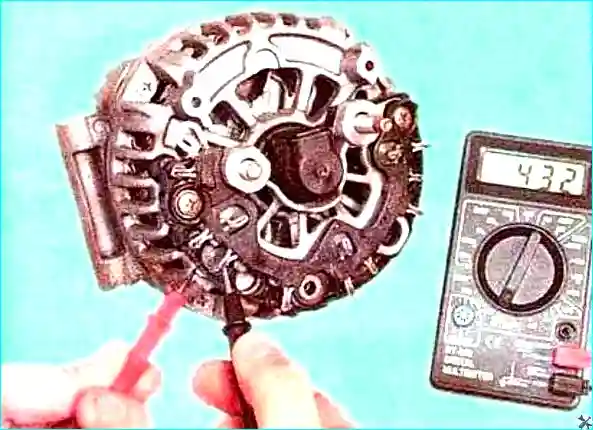

Затем меняем провода местами. Диод должен проводить ток только в одну сторону. Если диод пропускает ток в обе стороны или не пропускает вовсе, значит, он неисправен.
Проверяем таким образом все вентили.
Для замены выпрямительного блока разжимаем отверткой двенадцать контактов

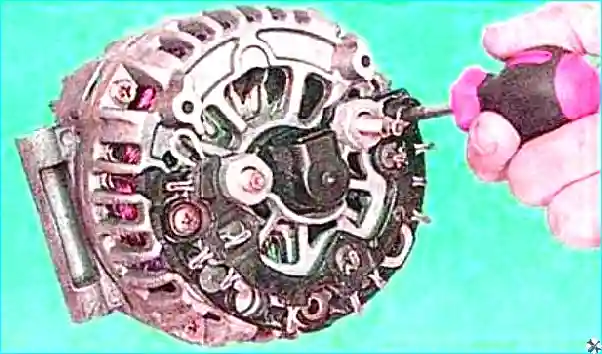

Выкручиваем два винта крепления и снимаем выпрямительный блок
Собираем генератор в обратной последовательности.
