Автомобиль оснащен электрическим насосом двухстороннего действия, подающим жидкость из одного бачка к омывателю либо ветрового, либо заднего стекла в зависимости от подачи питания на два контакта разъема
Омыватели ветрового и заднего стекол включаются непосредственно переключателем стеклоочистителя.
Возможны два варианта: А и В.
Вариант «А»
Трубопровод запитывается от патрубка 3, омыватель ветрового стекла работает
- Контакт 1 — Масса;
- Контакт 2 — +12 вольт.
Вариант «В»
Трубопровод запитывается от патрубка 4, омыватель заднего стекла работает

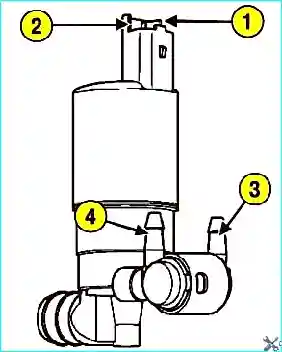

Рис. 1. Насос стеклоомывателя: 1, 2 - контакты, 3, 4 - патрубки
- Контакт 2 — Масса;
- Контакт 1 — +12 вольт.
Насос омывателя стекла
Автомобиль без фароомывателя
Насос расположен спереди бачка стеклоомывателя (рис. 2).

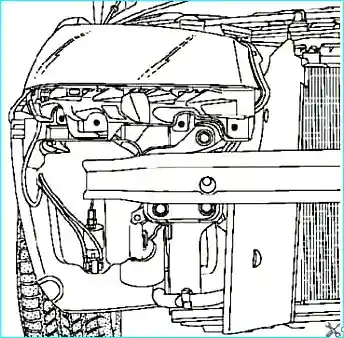

Рис. 2. Насос стеклоомывателя (автомобиль без фароомывателя)
Для доступа к насосу стеклоомывателя необходимо снять передний бампер.
Пометьте оба трубопровода.
Отсоедините трубопроводы.
Снимите насос.
Автомобиль с фароомывателем
Насос расположен сзади бачка стеклоомывателя (рис. 3).

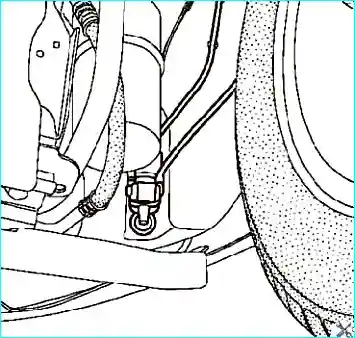

Рис. 3. Насос стеклоомывателя (автомобиль с фароомывателем)
Для доступа к насосу стеклоомывателя необходимо снять правый передний грязезащитный щиток.
Пометьте оба трубопровода.
Отсоедините трубопроводы.
Снимите насос.
