Разборка задней двери Рено-Меган-2

Снятие деталей двери требуется при ремонте механизмов двери, при замене самой двери, при рихтовочных работах и при окраске дверей.

Подготавливаем автомобиль для выполнения работы.

Снятие обивки двери

Сначала рассмотрим снятие облицовки задних дверей.

Инструменты: набор отверток, ключи на 10, TORX T15, T30.

Отсоединяем минусовую клемму аккумулятора.

Отсоединение минусовой клеммы аккумулятора — Отсоединяем минусовую клемму аккумулятора

Поддевание пластмассовой заглушки винта внутренней ручки — Отверткой поддеваем пластмассовую заглушку винта крепления внутренней ручки замка и снимаем заглушку

Выкручивание винта крепления внутренней ручки — Выкручиваем винт

Отведение внутренней ручки в сторону — Отжимая фиксаторы, отводим внутреннюю ручку в сторону

Отжимание фиксатора держателя троса — Отжимаем фиксатор

Отсоединение держателя наконечника троса — Отсоединяем держатель наконечника троса привода замка

Снимаем ручку привода замка двери.

Снятие ручки стеклоподъемника — Отжимая фиксаторы, снимаем ручку стеклоподъемника

Снятие заглушки винта крепления накладки подлокотника — Поддеваем отверткой и снимаем заглушку винта крепления накладки подлокотника

Выкручивание винта крепления накладки подлокотника — Выкручиваем винт крепления накладки подлокотника

Снятая накладка подлокотника — Снимаем ее

Откидывание накладки облицовки двери — Откидываем вверх накладку облицовки двери, отжимая пластмассовые фиксаторы

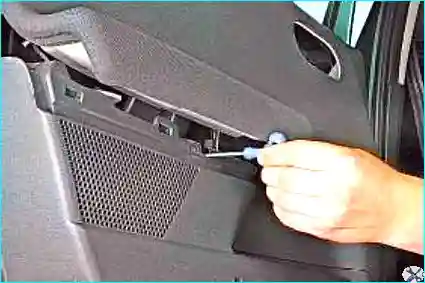

Выкручивание винта крепления в задней части двери — Выкручиваем винт крепления облицовки в задней части двери

Выкручивание винта в центральной части двери — Выкручиваем винт в центральной части двери

Выворачивание болта нижнего крепления облицовки — Выворачиваем болт нижнего крепления облицовки

Снятие облицовки двери — Выводим крючки механизма стеклоподъемника из зацепления с облицовкой двери, приподнимаем облицовку вверх и снимаем ее

Расположение крючков механизма стеклоподъемника

Установка: устанавливаем облицовку задней двери в обратном порядке.

Замена стекол задней двери

Замена неподвижного стекла задней двери

Устанавливаем опускное стекло в нижнее положение.
Снимаем облицовку задней двери, как описано выше.

Снятие внутреннего уплотнителя стекла — Снимаем внутренний уплотнитель

Снятие наружного уплотнителя стекла — Снимаем наружный уплотнитель

Выкручивание болта нижнего крепления — Выкручиваем болт нижнего крепления

Выкручивание винта верхнего крепления направляющей — Выкручиваем винт верхнего крепления направляющей опускного стекла

Снятие направляющей стекла — Снимаем направляющую

Сдвигание неподвижного стекла вперед — Сдвигаем неподвижное стекло вперед и снимаем его с двери

Установка: устанавливаем неподвижное стекло задней двери в обратном порядке.

Замена опускного стекла задней двери

Подготовка к снятию опускного стекла — Снимаем неподвижное стекло задней двери, как сказано выше

Отжимание фиксатора стекла — Отжимаем фиксатор

Приподнимание стекла из обойм — Приподнимаем стекло вверх, вынимая его из обойм

Вынимание стекла из двери — Вынимаем стекло из двери, вынимая его вверх наружу

Установка: устанавливаем все детали в обратном порядке.

Замена стеклоподъемника задней двери

Примечание: стеклоподъемники задней двери устанавливают в зависимости от комплектации с ручным управлением и с электрическим приводом. Принцип замены стеклоподъемников не отличается. Только если установлены электрические стеклоподъемники задних стекол, то нужно отсоединить разъемы от электрических приводов от моторедуктора и клавиши управления.

Снимаем облицовку задней двери, как описано выше.
Отсоединяем стекло от стеклоподъемника и фиксируем его в верхнем положении.

Фиксация стекла в верхнем положении — Отсоединяем стекло от стеклоподъемника и фиксируем его в верхнем положении

Выкручивание трех болтов крепления стеклоподъемника — Выкручиваем три болта крепления стеклоподъемника к панели двери

Извлечение стеклоподъемника через технологическое отверстие — Вынимаем его через технологическое отверстие в панели двери

Установка: устанавливаем стеклоподъемник и снятые детали в обратном порядке.

Замена замка задней двери

Снимаем облицовку задней двери, как описано выше.

Извлечение пистона крепления щитка — Извлекаем пистон крепления щитка

Снятие щитка — Снимаем щиток

Нажатие на фиксатор колодки жгута проводов — Нажимаем на фиксатор колодки жгута проводов электропривода блокировки замка двери

Отсоединение колодки от разъема — Отсоединяем колодку от разъема электропривода блокировки замка

Выкручивание трех винтов крепления замка — Выкручиваем три винта крепления замка к двери

Снимаем наружную ручку (описано в разделе Замена наружной ручки и выключателя замка передней двери).

Отжимание фиксатора кронштейна наружной ручки — Отжимаем фиксатор кронштейна крепления наружной ручки к двери и проталкиваем отверткой кронштейн в полость двери

Извлечение замка в сборе с основанием ручки — Извлекаем замок двери в сборе с основанием наружной ручки, вынимая его через отверстие в панели двери

Выведение троса из паза — Выводим трос из паза

Отсоединение троса от основания ручки — Отсоединяем трос от основания наружной ручки привода замка двери

Установка: устанавливаем в обратном порядке.

Замена наружной ручки замка задней двери

Откидывание накладки облицовки задней двери — Откидываем вверх накладку облицовки задней двери

Поддевание заглушки отверстия — Поддеваем отверткой заглушку

Снятая заглушка отверстия — Снимаем заглушку отверстия в задней части задней двери

Разблокирование стопорной планки крючком — Заводим крючок за стопорную планку выключателя и разблокируем стопорную планку, потянув ее на себя (показано на снятом замке)

Снятие декоративной заглушки замка — Снимаем декоративную заглушку замка задней двери

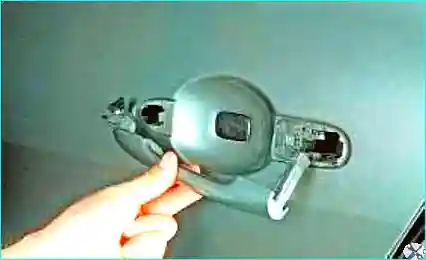

Сдвигание наружной ручки назад — Сдвигаем наружную ручку назад (в направлении стрелки)

Снятая наружная ручка — Снимаем ее с автомобиля

Снятие уплотнителя наружной ручки — Снимаем уплотнитель наружной ручки

Установка: устанавливаем наружную ручку в обратном порядке.

Регулировка защелки замка двери

Защелку регулируем в случае, если трудно закрывается дверь или вовсе не закрывается.

Ослабление винтов крепления защелки — Ослабляем затяжку двух винтов крепления защелки

Устанавливаем защелку так, чтобы она была установлена параллельно направлению зацепления защелки замка.
Затягиваем винты крепления защелки моментом 12,7–20,6 Н·м.
