Разборка передней двери Рено-Меган-2

Снятие облицовки двери

Для снятия облицовки передней двери нужны инструменты: ключи TORX T20, T40, набор отверток.

Подготавливаем автомобиль для выполнения работы. Отсоединяем минусовую клемму аккумулятора.

Подготовка автомобиля: отсоединение клеммы аккумулятора — Отсоединяем минусовую клемму аккумулятора

Поддевание облицовки наружного зеркала отверткой — Поддеваем облицовку наружного зеркала

Снятая облицовка наружного зеркала — Снимаем ее, преодолев усилие фиксаторов

Поддевание декоративной заглушки винта крепления внутренней ручки — Поддеваем отверткой и отводим в сторону декоративную заглушку винта крепления внутренней ручки привода замка двери

Выкручивание винта крепления внутренней ручки — Выкручиваем винт крепления внутренней ручки

Поддевание внутренней ручки отверткой — Поддеваем отверткой

Отведение внутренней ручки в сторону — Отводим в сторону внутреннюю ручку

Отжимание фиксаторов держателя наконечника троса — Отжимаем фиксаторы и отсоединяем держатель наконечника троса привода замка

Снятая ручка привода замка двери — Снимаем ручку привода замка двери

Поддевание облицовки ручки подлокотника с двух сторон — Поддеваем с двух сторон отверткой

Снятая облицовка ручки подлокотника — Снимаем облицовку ручки подлокотника

Выкручивание двух винтов крепления накладки в ручке подлокотника — Выкручиваем два винта крепления накладки облицовки двери в ручке подлокотника

Выкручивание двух нижних винтов крепления облицовки — Выкручиваем два винта крепления облицовки снизу

Выкручивание заднего винта крепления облицовки — Выкручиваем один винт сзади

Поддевание блока управления стеклоподъемниками — Поддеваем отверткой блок управления стеклоподъемниками

Блок управления стеклоподъемниками отведен на длину проводов — Отводим в сторону на длину проводов блок управления стеклоподъемниками

Сжимание фиксатора колодки жгута проводов — Сжимаем фиксатор колодки жгута проводов

Отсоединение колодки проводов от блока управления — Отсоединяем колодку и окончательно снимаем блок управления стеклоподъемниками

Откидывание накладки облицовки двери — Откидываем накладку облицовки двери

Выкручивание винта под накладкой облицовки — Под накладкой облицовки двери выкручиваем винт крепления облицовки к внутренней панели двери

Вынимание троса привода замка из держателя — Вынимаем из держателя трос привода замка передней двери

Отсоединение колодки электропривода блокировки замка — Сжимаем фиксатор и отсоединяем колодку разъема электропривода блокировки замка

Поддевание решетки динамика отверткой — Поддеваем отверткой

Снятая решетка динамика — Снимаем решетку динамика

Расположение фиксаторов крепления решетки динамика — Фиксаторы крепления решетки показаны на рисунке

Выкручивание двух винтов крепления динамика — Выкручиваем два винта крепления динамиков

Отжимание фиксатора колодки динамика — Отжимаем фиксатор

Отсоединение колодки проводов от динамика — Отсоединяем колодку жгута проводов от динамика

Выкручивание трех винтов под решеткой динамика — Выкручиваем расположенные под решеткой динамика три винта крепления облицовки двери

Выведение выступов механизма стеклоподъемника из зацепления — Выводим выступы механизма стеклоподъемника из зацепления с облицовкой двери

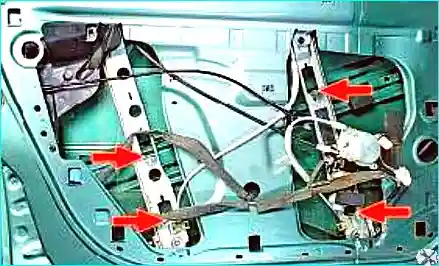

Расположение выступов механизма стеклоподъемника

Приподнимая облицовку вверх, снимаем ее с панели двери.

Установка: устанавливаем облицовку передней двери и все снятые детали в обратном порядке.

Замена стекла передней двери

Инструменты: отвертки и ключ TORX T20.

Опускаем стекло в нижнее положение.
Отсоединяем минусовую клемму аккумулятора.

Отсоединение клеммы аккумулятора перед заменой стекла — Отсоединяем минусовую клемму аккумулятора

Снимаем облицовку передней двери, как описано выше.

Временно подключаем аккумулятор, подсоединяем блок управления стеклоподъемниками. Нажимаем на клавишу управления стеклоподъемником в положение, при котором фиксаторы крепления стекла к ползуну расположатся в удобное для доступа к ним положение.

Фиксаторы крепления стекла в положении для доступа — Фиксаторы крепления стекла к ползуну

Снятие внутреннего уплотнителя стекла — Снимаем внутренний уплотнитель стекла

Снятие наружного уплотнителя стекла — Снимаем наружный уплотнитель стекла

Отжимание левого фиксатора крепления стекла — Отжимаем левый фиксатор крепления стекла к ползуну

Отжимание правого фиксатора крепления стекла — Отжимаем правый фиксатор крепления стекла к ползуну

Вынимаем стекло из двери, вынимая его задний угол вверх.

Установка: устанавливаем стекло передней двери и все детали в обратном порядке.

Примечание: снятие и установку стеклоподъемника передней двери мы рассмотрели в статье Ремонт стеклоподъемников.

Замена замка передней двери

Инструменты: ключ TORX T20, набор отверток.

Откидывание накладки облицовки передней двери — Откидываем вверх накладку облицовки передней двери

Отжимание фиксатора щитка — Отжимаем фиксатор

Снятие щитка — Снимаем щиток

Снимаем наружную ручку (описано ниже).

Выкручивание трех винтов крепления замка — Выкручиваем три винта крепления замка к каркасу двери

Проталкивание кронштейна наружной ручки в полость двери — Отжимаем фиксатор кронштейна крепления наружной ручки к двери и проталкиваем отверткой кронштейн в полость двери

Вынимаем замок двери в сборе с основанием наружной ручки, извлекая его через технологическое отверстие в панели двери. Выводим наконечник троса из паза основания наружной ручки и отсоединяем трос привода замка двери.

Установка: устанавливаем замок двери и все детали в обратной последовательности.

Замена наружной ручки и выключателя замка передней двери

Инструменты: ключ TORX T20, набор отверток, крючок из проволоки.

Откидывание накладки облицовки передней двери — Откидываем вверх накладку облицовки передней двери, как описано выше

Отжимание фиксатора — Отжимаем фиксатор

Снятие щитка — Снимаем щиток

Снятие декоративной накладки выключателя замка — Снимаем декоративную накладку выключателя замка передней двери

Снятие заглушки отверстия в задней части двери — Поддеваем отверткой и снимаем заглушку отверстия в задней части передней двери

Вставка крючка в отверстие — Вставляем крючок, изготовленный из проволоки, в отверстие

Разблокирование стопорной планки выключателя — Заводим крючок за стопорную планку выключателя и разблокируем стопорную планку, потянув ее на себя (показано на снятом замке)

Снятый выключатель замка — Снимаем выключатель замка передней двери

Сдвигание наружной ручки назад — Сдвигаем наружную ручку назад в направлении стрелки

Снятая наружная ручка — Снимаем ручку с автомобиля

Снятие уплотнителя наружной ручки — Снимаем уплотнитель наружной ручки

Установка: все детали устанавливаем в обратном порядке.
