Механизмы, установленные на автомобилях с правосторонним и левосторонним управлением, различны, но способы их снятия одинаковы
Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.

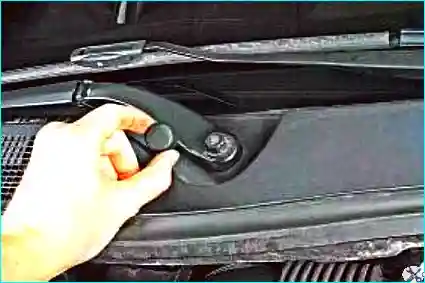

Рис. 1. Снимите колпачки гаек

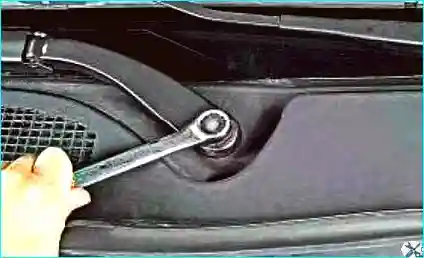

Рис. 2. Открутите гайки крепления рычагов стеклоочистителя ветрового стекла

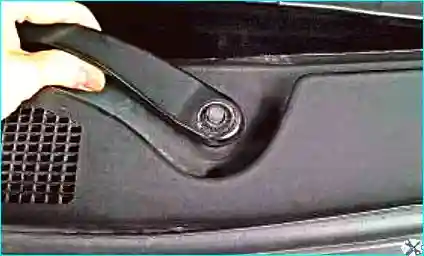

Рис. 3. Снимите рычаги стеклоочистителя ветрового стекла с помощью специального приспособления (Ele1294-01)

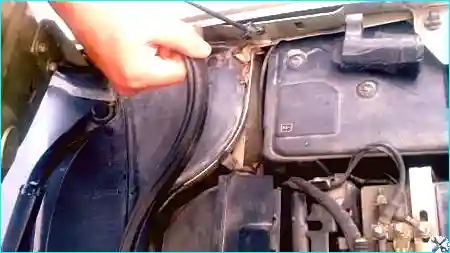

Рис. 4. Снимите уплотнители ниши воздухозабора
Рис. 5. Снимите нижние боковые декоративные накладки ветрового стекла

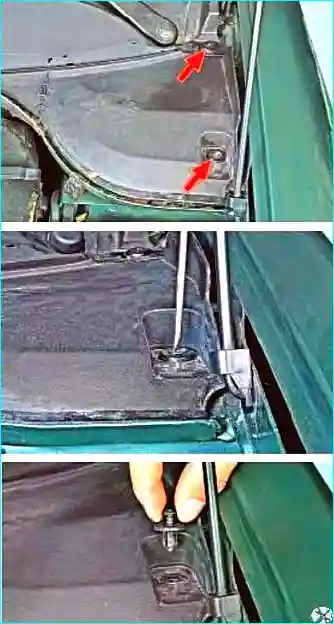

Рис. 6. Снимите винты крепления решетки ниши воздухозабора

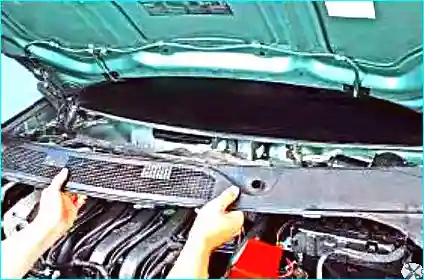

Рис. 7. Снимите решетку короба воздухозабора

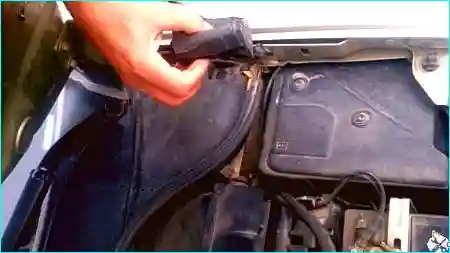

Рис. 8. Разъедините разъем электродвигателя стеклоочистителя

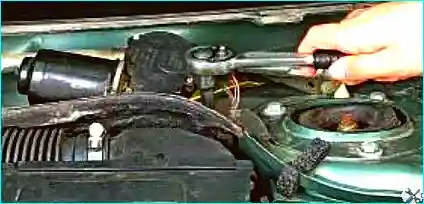

Рис. 9. Отверните три болта крепления механизма
Рис. 10. Ослабление затяжки гайки крепления: 1 - болт крепления
Ослабьте затяжку гайки лапки крепления.
Извлеките лапку из гнезда.

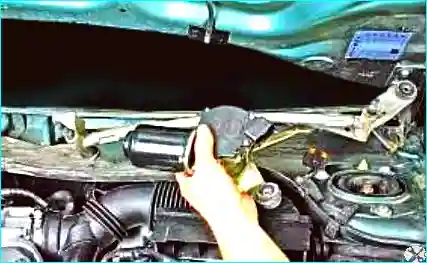

Рис. 11. Наклоните и снимите механизм
Установка
Наклоните механизм и установите его на место.
Рис. 12. Установка лапки крепления: 1 - лапка крепления
Установите лапку крепления, не затягивая болт (рис. 12).

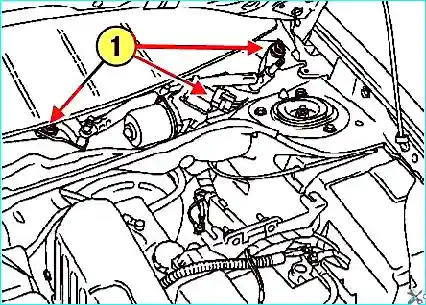

Рис. 13. Установка болтов крепления механизма: 1 - болты крепления
Заверните три болта крепления механизма (рис. 13).
Затяните требуемым моментом 8 Н·м болты крепления механизма.
Установите:
- решетку ниши воздухозабора;
- нижние боковые декоративные накладки ветрового стекла;
- уплотнитель ниши воздухозабора.
Перед установкой рычагов стеклоочистителя убедитесь, что электродвигатель стеклоочистителя находится в положении, соответствующем исходному положению щеток на ветровом стекле.
При установке рычагов стеклоочистителя убедитесь в исправности рычагов (отсутствие трещин или повреждений шлицев).
Очистите шлицы валиков электродвигателя.
Используйте новые гайки крепления. Установите правый нижний рычаг со щеткой (со стороны пассажира) по метке на ветровом стекле.

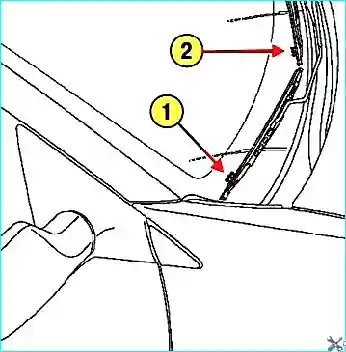

Рис. 14. Установка нижнего и верхнего рычагов: 1 - нижний рычаг, 2 - верхний рычаг
Установите правый верхний рычаг (со стороны водителя) по метке параллельно нише воздухозабора (рис. 14).
Затяните требуемым моментом 21 Н·м гайки крепления рычагов стеклоочистителя.
Рычаги стеклоочистителя отличаются друг от друга – рычаг с пассажирской стороны более изогнут.
Подключите аккумуляторную батарею.
Соедините разъем электродвигателя стеклоочистителя.
Снятие и установка электродвигателя стеклоочистителя
Снятие
Снимите механизм стеклоочистителя.
Отсоедините кривошип привода электродвигателя.

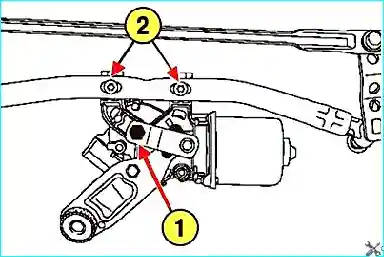

Рис. 15. Снятие электродвигателя стеклоочистителя: 1 - гайка крепления, 2 - болты крепления
Открутите гайку крепления вала электродвигателя и два болта крепления электродвигателя (рис. 15).
Установка
Перед установкой кривошипа привода механизма стеклоочистителя убедитесь, что электродвигатель установлен в положение, соответствующее исходному положению щеток на ветровом стекле.
Установите электродвигатель в положение, соответствующее исходному положению щеток на ветровом стекле.
Установите механизм на электродвигатель.
Затяните требуемым моментом 8 Н·м болты крепления механизма.

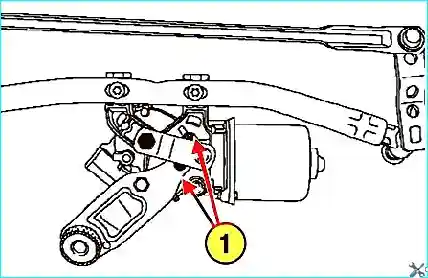

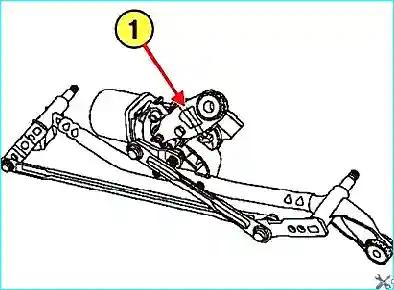

Рис. 16. Установка кривошипа механизма: 1 - бобышки
Расположите кривошип привода механизма между бобышками (рис. 16).
Затяните требуемым моментом 22 Н·м гайку вала электродвигателя.
Установите механизм стеклоочистителя.
