Радиатор автомобиля снимаем для замены, а также для промывки и ремонта

Подготавливаем автомобиль и устанавливаем на подъемник или смотровую канаву

Отсоединяем минусовую клемму аккумулятора

Снимаем нижние брызговики двигателя

Сливаем охлаждающую жидкость, как указано в статье "Как заменить охлаждающую жидкость двигателя 2AZ-FE Toyota Camry"

Отсоединяем пароотводную трубку от патрубка заливной горловины радиатора

Снимаем электровентиляторы радиатора, как описано в предыдущей статье

Как заменить радиатор системы охлаждения автомобиля

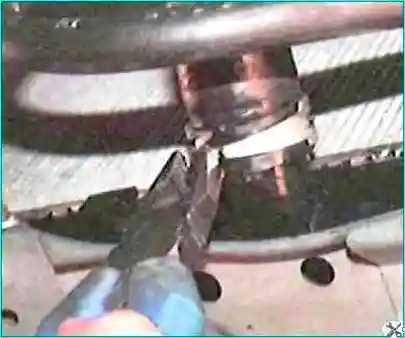

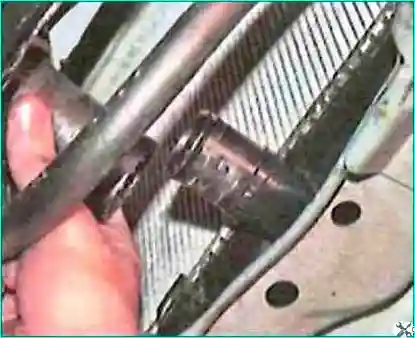

Ослабляем хомут крепления отводящего шланга радиатора, сжав пассатижами его отогнутые ушки, и сдвигаем хомут по шлангу

Как заменить радиатор системы охлаждения автомобиля

Снимаем шланг с патрубка радиатора

Подводящий шланг радиатора был отсоединен перед снятием электровентиляторов

Как заменить радиатор системы охлаждения автомобиля

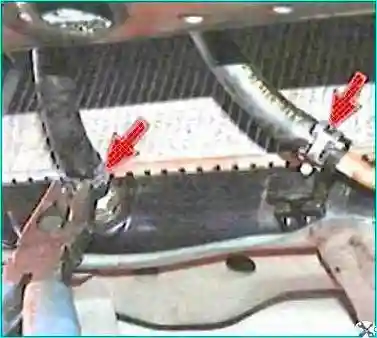

Отсоединяем шланги от патрубков встроенного в радиатор теплообменника автоматической коробки передач

Снимаем передний бампер

Как заменить радиатор системы охлаждения автомобиля

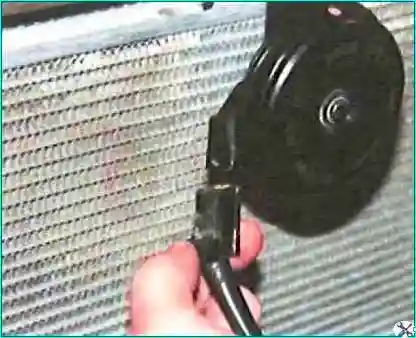

Отсоединяем колодки проводов от обоих звуковых сигналов

Как заменить радиатор системы охлаждения автомобиля

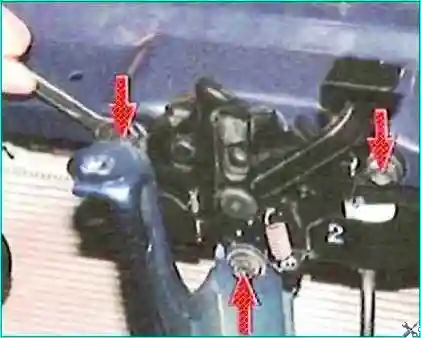

Выкручиваем три болта крепления замка капота и отводим замок от верхнего кронштейна радиатора

Как заменить радиатор системы охлаждения автомобиля

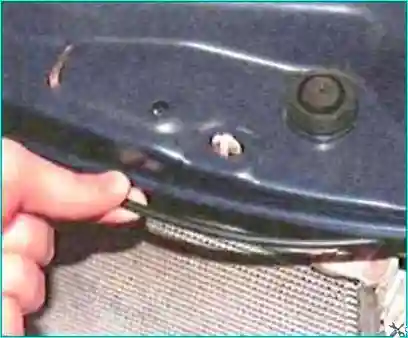

Освобождаем трос привода замка капота из держателя на верхнем кронштейне радиатора

Как заменить радиатор системы охлаждения автомобиля

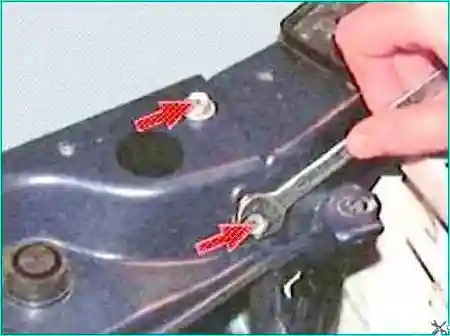

Выкручиваем четыре болта крепления верхнего кронштейна радиатора к кузову (по два справа и слева)

Как заменить радиатор системы охлаждения автомобиля

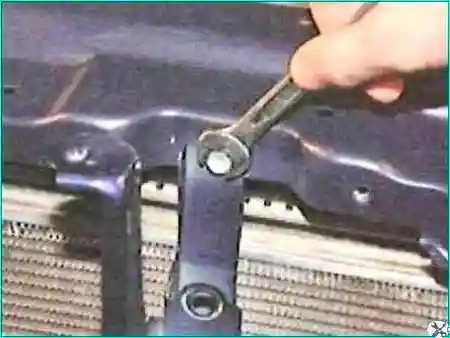

Откручиваем болт крепления верхнего кронштейна радиатора к кронштейну замка капота

Как заменить радиатор системы охлаждения автомобиля

Как заменить радиатор системы охлаждения автомобиля

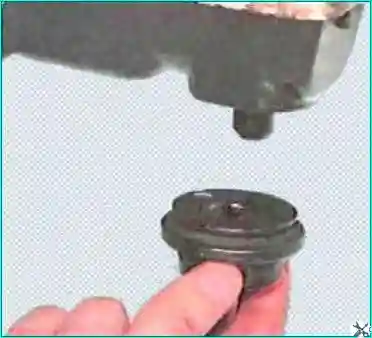

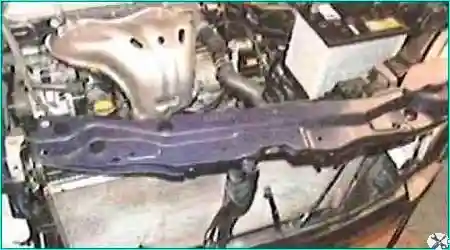

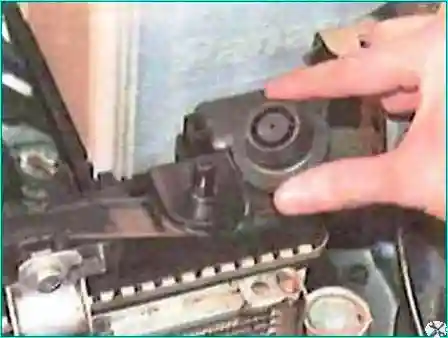

Снимаем верхний кронштейн радиатора и две резиновые подушки верхних опор радиатора

Как заменить радиатор системы охлаждения автомобиля

Как заменить радиатор системы охлаждения автомобиля

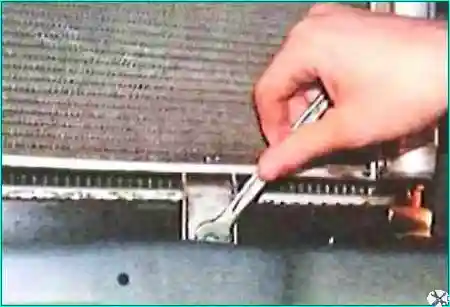

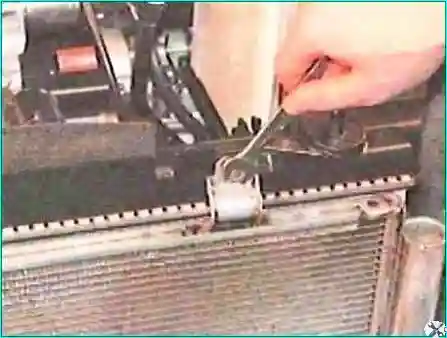

Выкручиваем два нижних и два верхних болта крепления радиатора системы кондиционирования к радиатору системы охлаждения двигателя

Как заменить радиатор системы охлаждения автомобиля

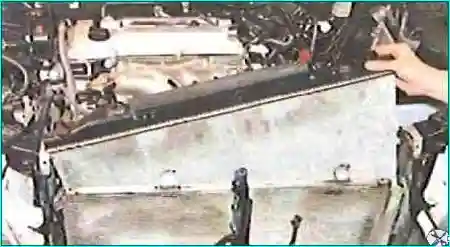

Вынимаем радиатор системы охлаждения двигателя из моторного отсека

Как заменить радиатор системы охлаждения автомобиля

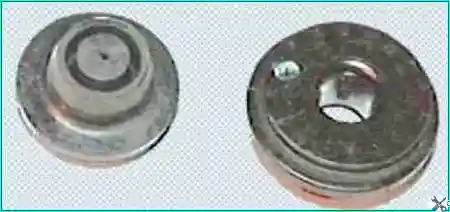

Снимаем две резиновые подушки нижних опор радиатора

Как заменить радиатор системы охлаждения автомобиля

Осматриваем подушки опор, если они затвердели или деформировались заменяем

Промываем радиатор струей воды и сушим.

Если на пластмассовых бачках радиатора появились трещины, заменяем радиатор

Проверяем герметичность радиатора, для чего глушим его патрубки.

Подводим к радиатору воздух под давлением 0,1 МПа (1 кгс/см²) и опускаем в емкость с водой не менее чем на 30 секунд.

Негерметичность радиатора определяем по выходным пузырькам воздуха.

Устанавливаем радиатор и все детали в обратной последовательности

Перед установкой шлангов, патрубки смазываем тонким слоем герметика

Заливаем охлаждающую жидкость
