Рычаги задней подвески заменяем в случае деформации или износа
Замена переднего поперечного рычага задней подвески

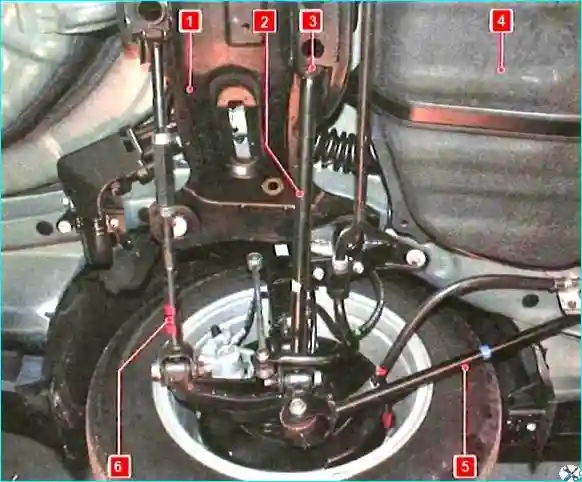

Для замены переднего поперечного рычага 2 (рис. 1) нужно снять поперечину 1 задней подвески, поскольку болт крепления внутреннего шарнира 3 рычага при вывертывании упирается в топливный бак
Снимаем с автомобиля поперечину задней подвески в сборе с поперечными рычагами (будет описано ниже)
Выкручиваем болт крепления переднего поперечного рычага к поперечине задней подвески и снимаем рычаг
Осматриваем рычаг. При наличии трещин, деформации или износа сайлентблока рычаг заменяем.
Признаками износа сайлентблока являются разрывы, одностороннее вспучивание и отслоение резины от металлической втулки

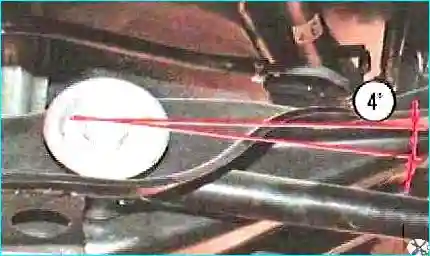

Устанавливаем рычаг в положение, показанное на фото, и затягиваем болт крепления моментом 100 Нм

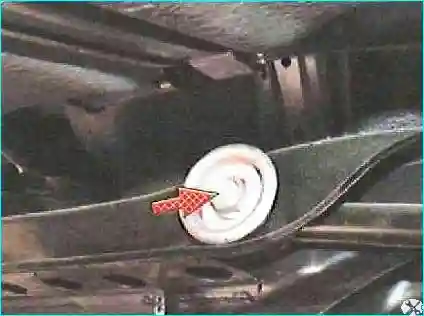

Метка, нанесенная краской на передний поперечный рычаг, должна быть направлена назад
Устанавливаем детали в обратном порядке
Проверяем и если нужно регулируем углы установки колес
Замена заднего поперечного рычага задней подвески
Устанавливаем автомобиль на подъемник или смотровую канаву
Поднимаем заднюю часть автомобиля и снимаем колесо

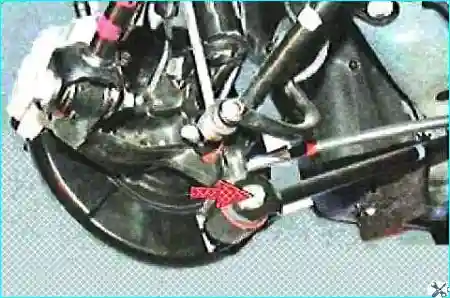

Откручиваем гайку крепления заднего поперечного рычага к кулаку задней подвески

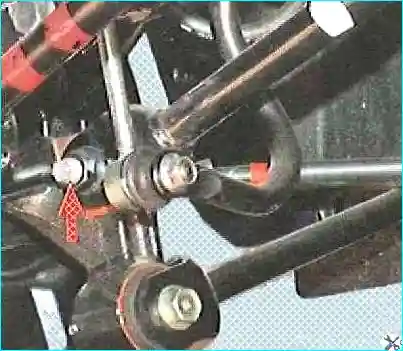

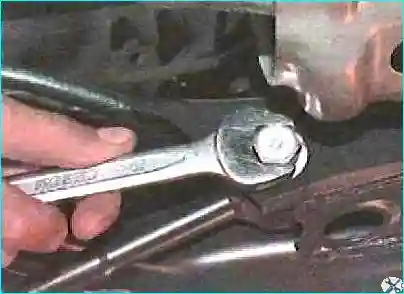

Выкручиваем болт крепления заднего поперечного рычага к поперечине задней подвески
Вынимаем болт крепления рычага к кулаку задней подвески и снимаем рычаг
Осматриваем рычаг.

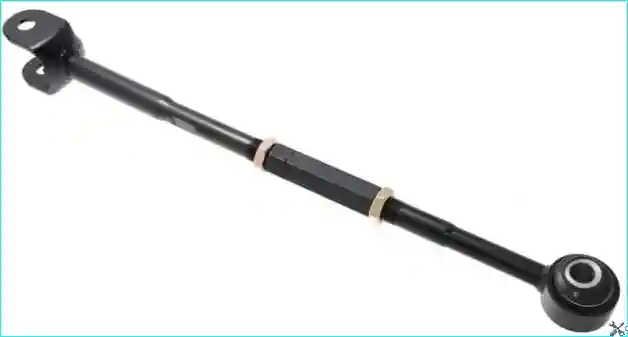

При наличии деформации, износе и повреждениях резьбы регулировочной муфты, а также износе сайлентблока рычаг замените.
Устанавливаем детали в обратном порядке
Метка, нанесенная краской на рычаг, должна быть направлена назад
Гайку и болт крепления рычага окончательно затягиваем на автомобиле стоящем, на земле, моментом 100 Нм
Проверяем и если нужно регулируем углы установки колес
Замена продольного рычага задней подвески
Устанавливаем автомобиль на подъемник или смотровую канаву
Поднимаем заднюю часть автомобиля и снимаем колесо

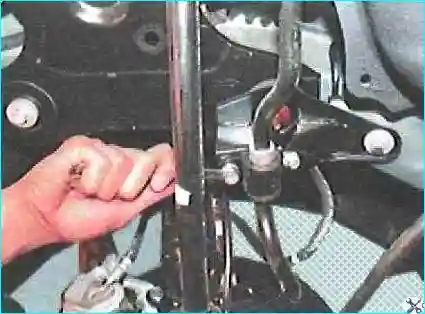

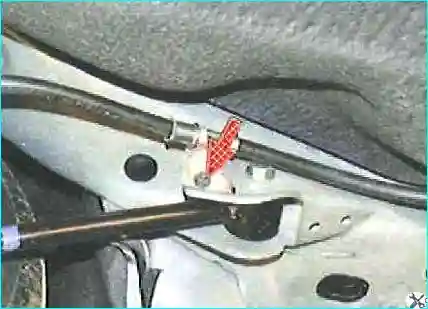

Выкручиваем болт крепления держателя троса стояночного тормоза и отводим трос от кронштейна переднего шарнира продольного рычага

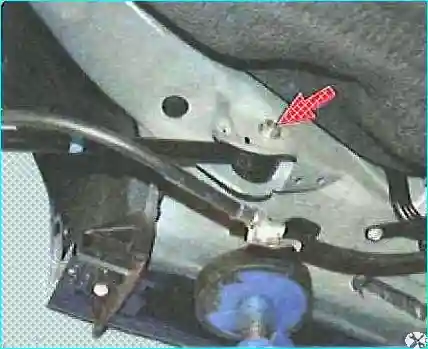

Откручиваем гайку и вынимаем болт крепления продольного рычага к кронштейну кузова

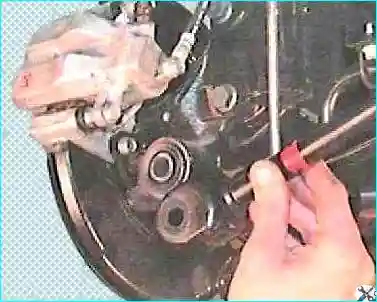

Откручиваем гайку, извлекаем болт крепления продольного рычага к кулаку задней подвески и снимаем рычаг
Осматриваем рычаг. При наличии трещин, деформации или износа сайлентблока рычаг заменяем.
Признаками износа сайлентблока являются разрывы, одностороннее вспучивание и отслоение резины от металлической втулки
Устанавливаем детали в обратном порядке
Болты крепления рычага окончательно затягиваем на автомобиле, стоящем на земле, моментом 113 Нм
Снятие и установка поперечины задней подвески
Устанавливаем автомобиль на подъемник или смотровую канаву
Поднимаем заднюю часть автомобиля и снимаем колесо

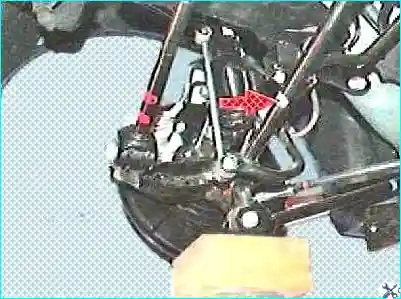

Поднимаем домкратом через деревянный брусок кулак задней подвески

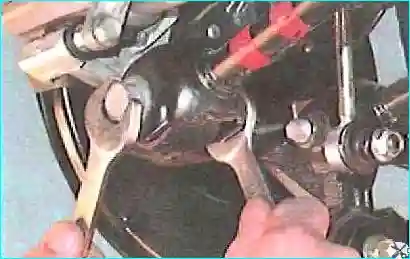

Откручиваем гайку крепления заднего поперечного рычага к кулаку задней подвески, удерживая болт от проворачивания
Вынимаем болт и отсоединяем рычаг от кулака
Таким же образом отсоединяем от кулака задней подвески передний поперечный рычаг
Снимаем штангу стабилизатора поперечной устойчивости задней подвески

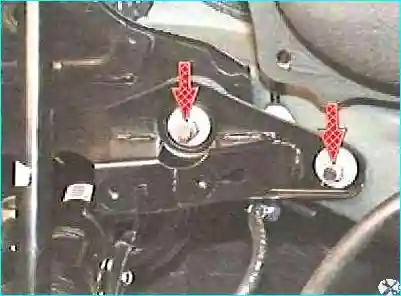

Снимаем левый и правый кронштейны крепления поперечины задней подвески, отвернув по две гайки на каждом кронштейне

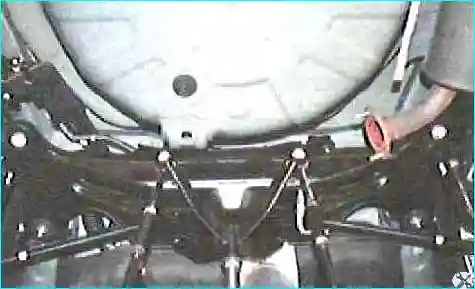

Устанавливаем под поперечину надежные опоры

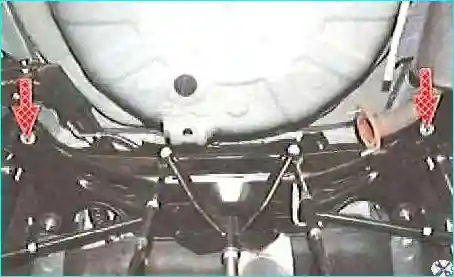

Выкручиваем два болта и снимаем поперечину в сборе с поперечными рычагами
Устанавливаем поперечину задней подвески в обратном порядке
Гайки крепления поперечных рычагов окончательно затягиваем на автомобиле, стоящем на земле моментом 100 Нм
Проверяем и при необходимости регулируем углы установки колес
