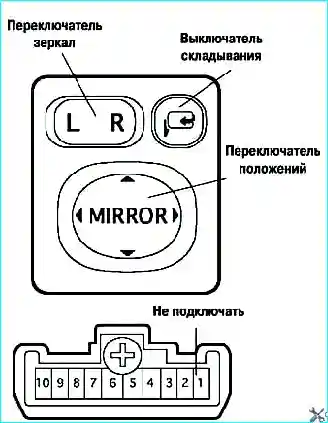

Проверка проводимости переключателя регулировки положения зеркала
Проверка электропривода зеркал
Подключите аккумуляторную батарею к выводам «3» (+) и «2» (–) разъема электропривода, убедитесь, что зеркало поворачивается влево.
Измените полярность напряжения, убедитесь, что зеркало поворачивается вправо.
Подключите аккумуляторную батарею к выводам к выводам «1» (+) и «2» (–) разъема электропривода, убедитесь, что зеркало поворачивается вверх.
Измените полярность напряжения, убедитесь, что зеркало поворачивается вниз.

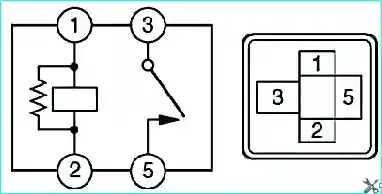

Проверка реле обогревателя заднего стекла
Проверьте постоянное наличие проводимости между выводами «1» и «2» реле обогревателя.
Проверьте наличие проводимости между выводами «1» и «2» реле при приложении напряжения аккумуляторной батареи между выводами «3» и «5».

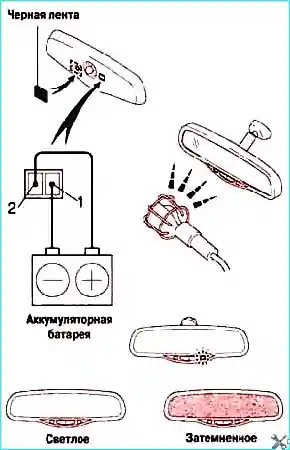

Проверка внутреннего зеркала заднего вида
Подсоедините положительную клемму батареи к выводу «1», а отрицательную клемму – к выводу «2».
Заклейте черной лентой (см. рис. 3) датчик света внутреннего зеркала заднего вида.
Осветите зеркало лампой и проверьте, будет ли зеркало затемняться.
Если затемнения не происходит, замените внутреннее зеркало.
Отсоедините разъем переключателя и проверьте проводимость между выводами по таблицам.

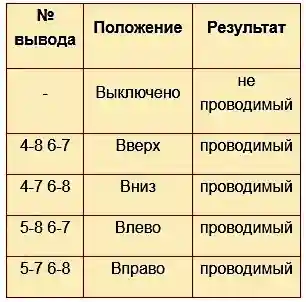

Левое зеркало

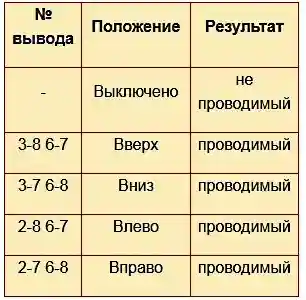

Правое зеркало

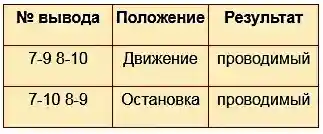

Складывание зеркал

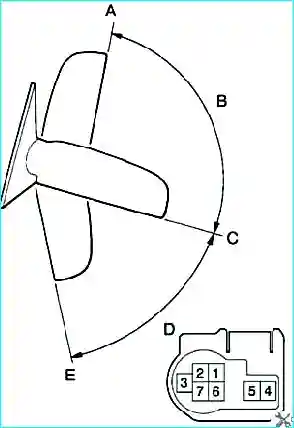

Проверка электродвигателя складывания зеркал

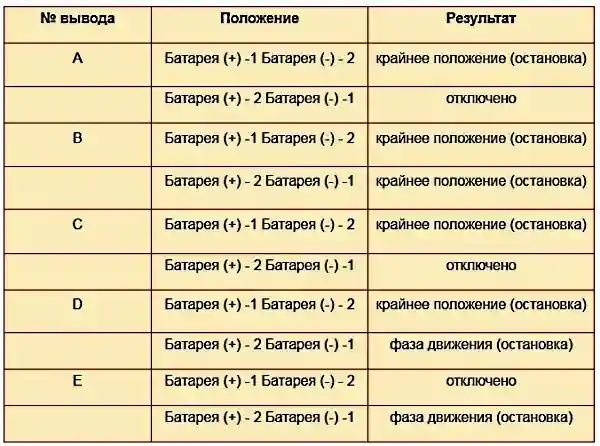

Подключите аккумуляторную батарею к выводам разъема электродвигателя, проверьте сигнал, изменяя положение зеркала согласно данным в таблице.
Если в момент одной из операций сигнал не определен, замените зеркало.
Складывание зеркал
