Проверка главного переключателя

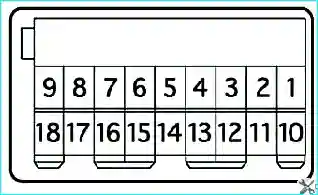

Проверьте наличие проводимости между выводами главного переключателя стеклоподъемников
Если проводимость отсутствует, замените главный переключатель.
Стекло закрыто
Положение переключателя - Переднее пассажирское № вывода - Левое заднее № вывода:
- UP - 6-131-15 - 6-181-16 - 6-121-10;
- OFF - 6-131-15 - 1-181-16 - 6-121-10;
- DOFF - 6-151 - 6-161-18 - 6-101-12
Стекло открыто
Положение переключателя - Переднее пассажирское № вывода - Правое заднее № вывода - Левое заднее № вывода:
- UP - 6-13 - 6-18 - 6-12;
- OFF - 13-15 - 16-18 - 10-12;
- DOFF - 6-15 - 6-16 - 6-10
Проверка электродвигателей стеклоподъемников

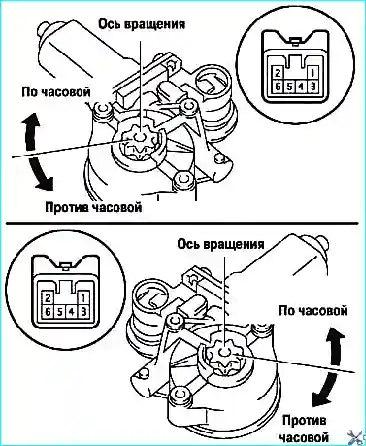

Проверьте работу электродвигателя стеклоподъемника правой передней двери.
Соедините вывод «5» разъема электродвигателя с положительной клеммой аккумулятора, а вывод «4» – с отрицательной клеммой.
Убедитесь, что электродвигатель вращается по часовой стрелке.
Измените полярность подсоединения и убедитесь, что электродвигатель вращается против часовой стрелки.
Если результаты хотя бы одной проверки не соответствуют описанию, замените электродвигатель.
Проверьте работу электродвигателей стеклоподъемников остальных дверей, устанавливая ту же полярность, что и в первой проверке.

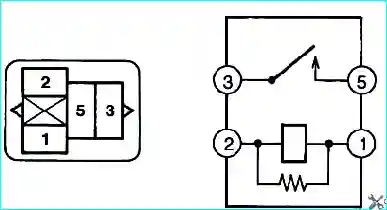

Проверка главного реле питания
Проверьте наличие проводимости между выводами реле при подаче напряжения.
Если результаты не соответствуют приведенным в таблице, замените реле.
Стандартная проверка
Номер вывода - состояние - результат:
- 1-2 - постоянный - проводимый;
- 3-5 - постоянный - не проводимый;
- 3-5 - подача напряжения между зажимами 1 и 2 - проводимый
