Разборку дверей производим для ремонта или для замены деталей двери

Подготавливаем автомобиль к выполнению задания и отключаем минусовую клемму аккумулятора

Снятие обивки двери

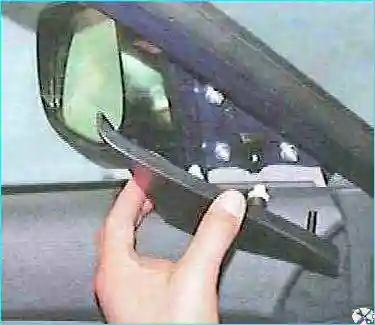

Снимаем накладку опоры наружного зеркала заднего вида

Разборка и сборка передней двери

Накладка крепится с помощью фиксаторов

Разборка и сборка передней двери

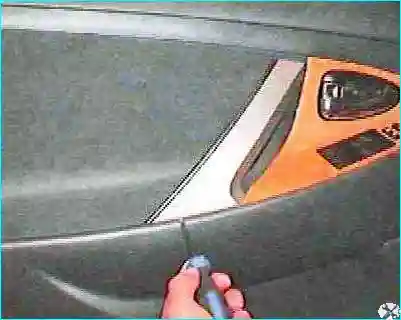

Отверткой поддеваем декоративную накладку. Чтобы не поцарапать детали, жало отвертки обертываем изоляционной лентой.

Разборка и сборка передней двери

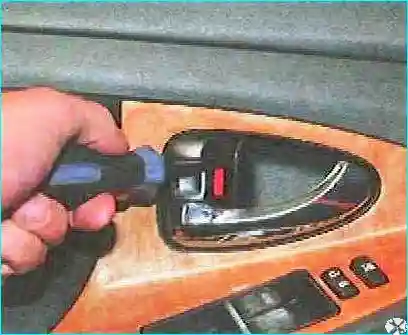

Выкручиваем винт крепления внутренней ручки замка

Разборка и сборка передней двери

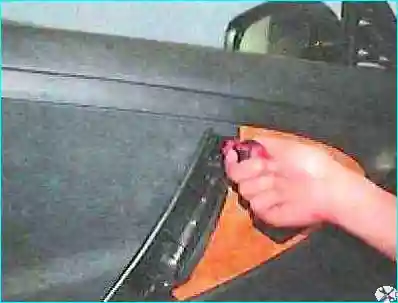

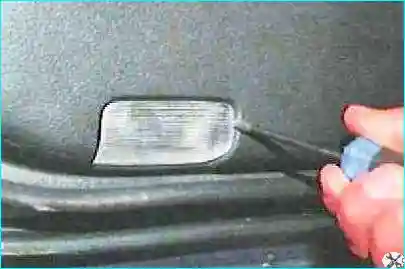

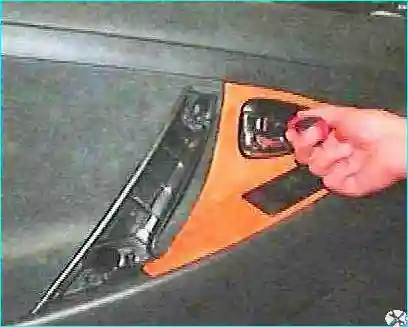

Отверткой поддеваем и снимаем накладку внутренней ручки двери

Разборка и сборка передней двери

Разборка и сборка передней двери

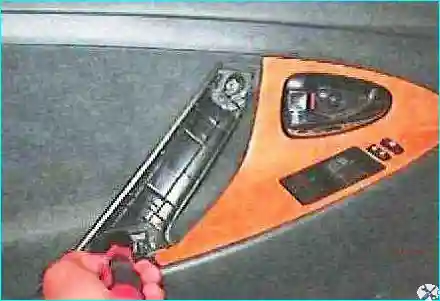

Откручиваем нижний и верхний винт крепления внутренней ручки к панели двери

Разборка и сборка передней двери

Отверткой поддеваем, вынимаем фонарь подсветки и отсоединяем от него колодку проводов

Разборка и сборка передней двери

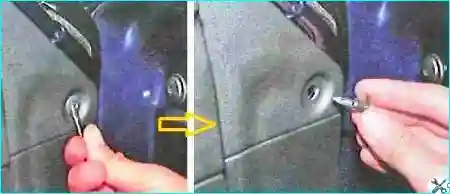

Фиксатор утапливаем и вынимаем пистон переднего крепления обивки двери

Разборка и сборка передней двери

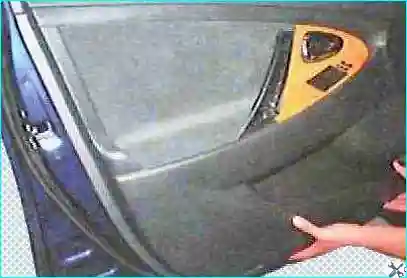

Отсоединяем нижнюю часть обивки от панели передней двери, преодолевая усилие пластмассовых держателей

Приподнимаем обивку вверх, выводя, держатели уплотнителя опускного стекла из панели двери и отводим обивку в сторону

Разборка и сборка передней двери

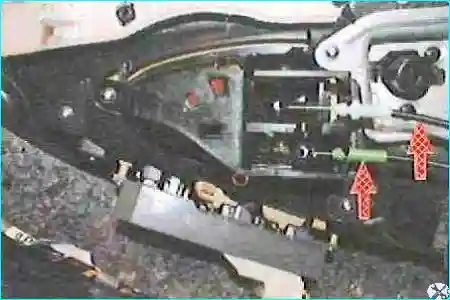

Выводим наконечники оболочек тяг привода замка двери из держателей на корпусе внутренней ручки

Отсоединяем наконечники тяг привода замка от рычагов внутренней ручки

Разборка и сборка передней двери

Нажимаем на фиксатор и отсоединяем колодку проводов от блока управления электростеклоподъемниками.

Снимаем обивку двери

Разборка и сборка передней двери

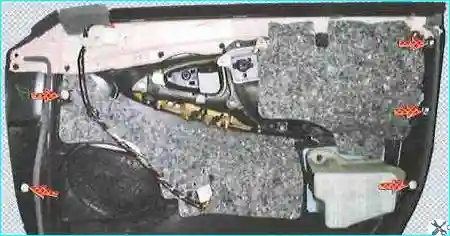

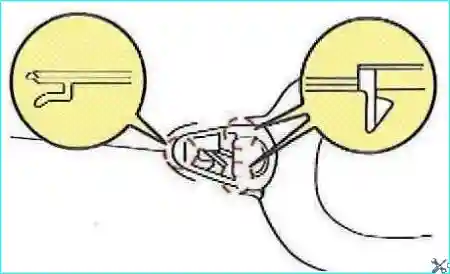

Обивка двери крепится к панели двери пластмассовыми пистонами.

Поврежденные пистоны заменяем новыми, вынув их из кронштейнов обивки

Разборка и сборка передней двери

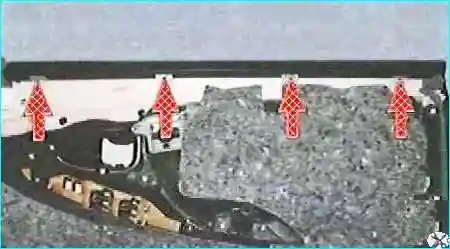

Преодолевая сопротивление четырех держателей, снимаем уплотнитель опускного стекла

Разборка и сборка передней двери

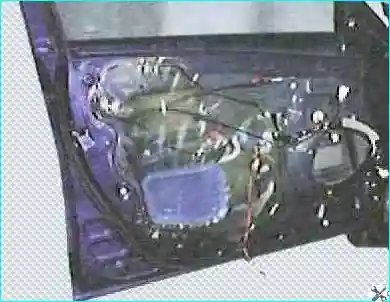

Отклеиваем от панели влагозащитную пленку

Разборка и сборка передней двери

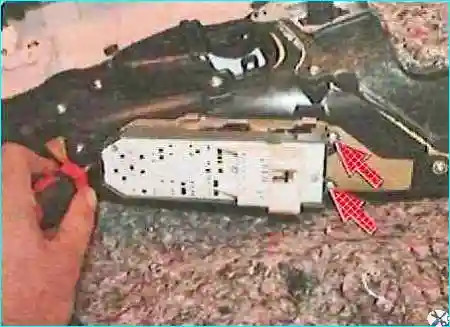

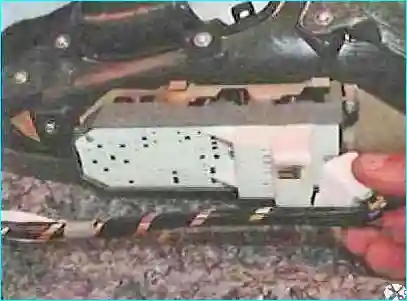

Выкручиваем три винта и снимаем блок управления электростеклоподъемниками

Устанавливаем обивку и все снятые детали в обратном порядке после выполнения всех операций ремонта

Замена стекла передней двери

Опускаем стекло вниз

Снимаем обивку передней двери и влагозащитную пленку, как описано выше

Разборка и сборка передней двери

Отсоединяем колодку проводов от динамика, нажав на фиксатор на колодке

Выкручиваем винты крепления динамика к панели двери и снимаем динамик

Подсоединяем колодку проводов к блоку управления стеклоподъемниками и подсоединяем минусовую клемму аккумулятора

Подводим, ползун стеклоподъемника, чтобы его болты совпали с технологическими отверстиями в панели двери

Разборка и сборка передней двери

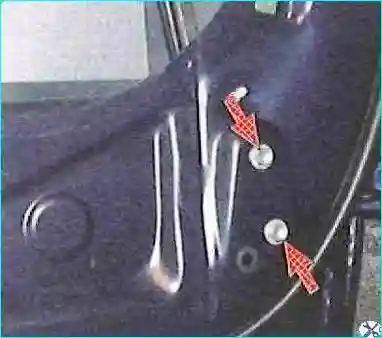

Выкручиваем болт переднего крепления опускного стекла к ползуну

Разборка и сборка передней двери

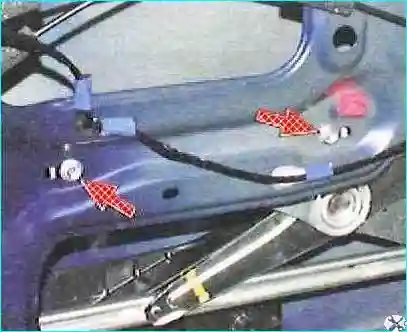

Выкручиваем два болта и снимаем переднюю направляющую опускного стекла, выведя его через технологическое отверстие в панели двери

Разборка и сборка передней двери

Выкручиваем болт и снимаем заднюю направляющую опускного стекла

Разборка и сборка передней двери

Выкручиваем болт заднего крепления опускного стекла к ползуну электростеклоподъемника

Разборка и сборка передней двери

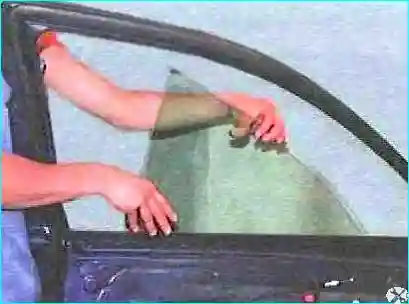

Вынимаем стекло из двери, вынимая его вверх наружу

Устанавливаем стекло в обратной последовательности

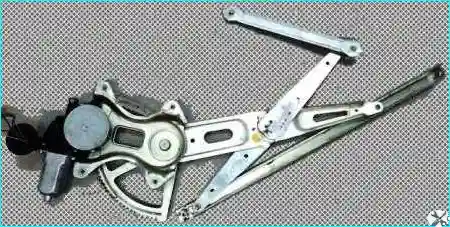

Замена стеклоподъемника передней двери

Снимаем обивку передней двери и влагозащитную пленку, как описано выше

Снимаем стекло передней двери (при замене стеклоподъемника не обязательно, достаточно поднять стекло и зафиксировать)

Разборка и сборка передней двери

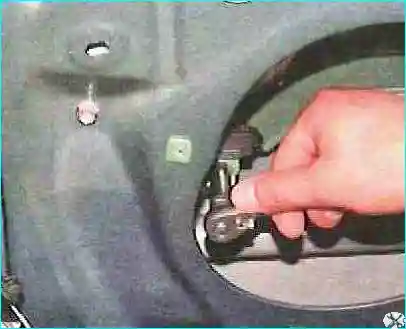

Сжимаем фиксатор и отсоединяем от моторедуктора электростеклоподъемника колодку проводов

Разборка и сборка передней двери

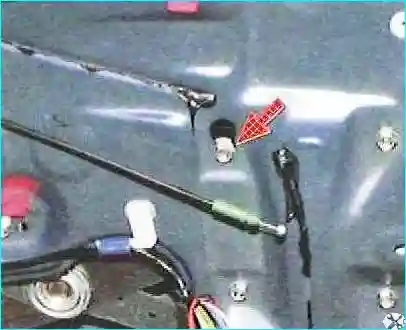

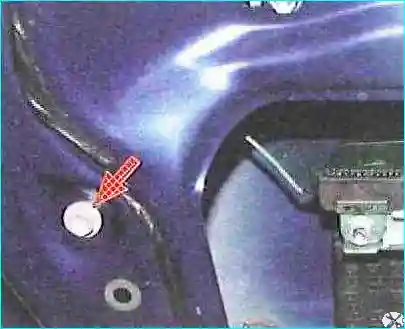

Ослабляем болт временного крепления

Разборка и сборка передней двери

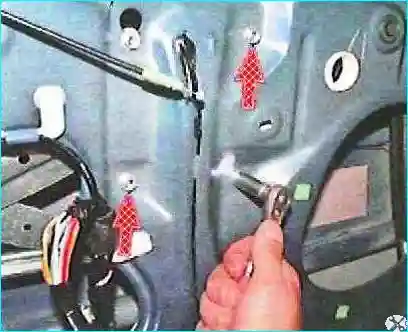

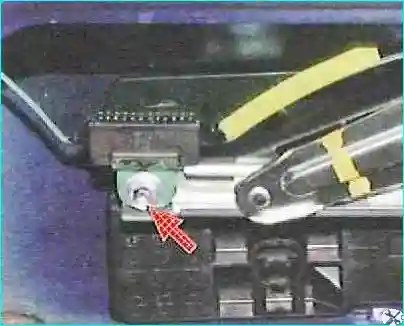

Выкручиваем три болта крепления электростеклоподъемника к панели двери с правой стороны

Разборка и сборка передней двери

Откручиваем два болта с левой стороны и вынимаем стеклоподъемник из полости двери через монтажное отверстие в ее внутренней панели

Разборка и сборка передней двери

Устанавливаем стеклоподъемник в обратном порядке

Замена наружной ручки передней двери

Снимаем обивку передней двери и влагозащитную пленку, как описано выше

Разборка и сборка передней двери

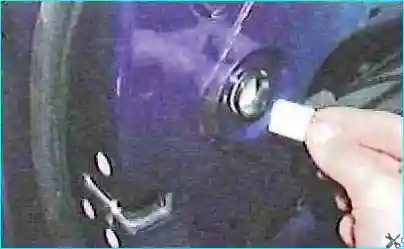

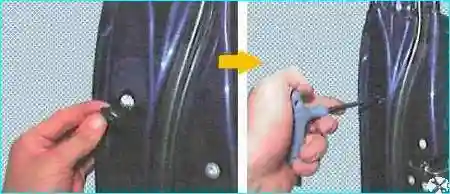

Снимаем декоративную заглушку и выкручиваем винт крепления выключателя замка

Разборка и сборка передней двери

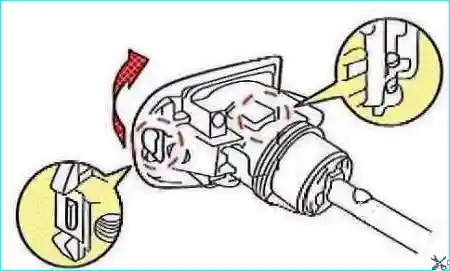

Крепление выключателя замка передней двери

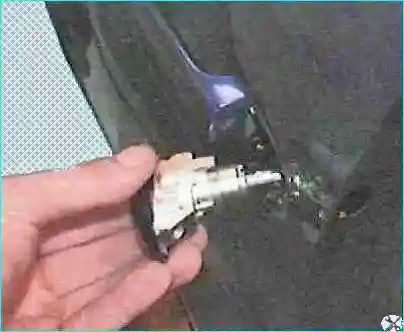

Отжав отверткой, держатели выключателя, извлекаем выключатель из панели двери

Разборка и сборка передней двери

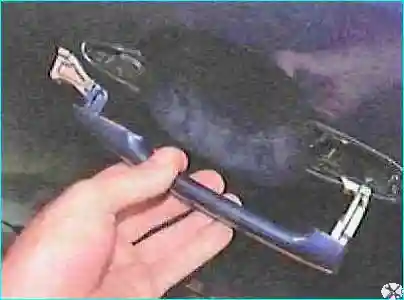

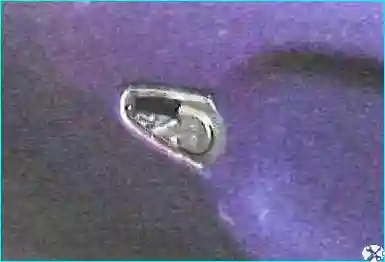

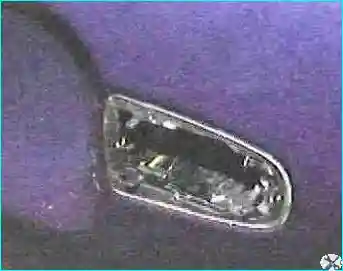

Отводим ручку назад и снимаем ее

Разборка и сборка передней двери

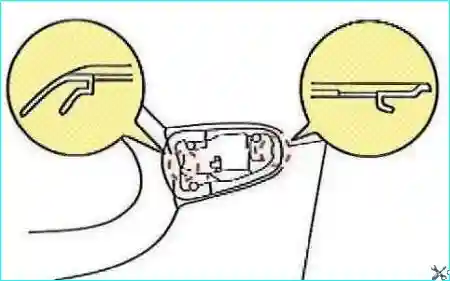

Крепление передней накладки наружной ручки двери

Отжимаем отверткой держатели в местах их расположения и снимаем переднюю накладку

Разборка и сборка передней двери

Крепление задней накладки наружной ручки двери

Отжимаем отверткой держатели в местах их расположения и снимаем заднюю накладку

Разборка и сборка передней двери

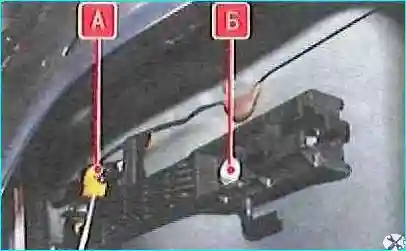

Снимаем фиксатор (А) и отсоединяем от рычага тягу привода замка. Выкручиваем винт (Б) и снимаем рамку наружной ручки передней двери

Устанавливаем наружную ручку в обратном порядке

Замена замка передней двери

Снимаем обивку передней двери и защитную пленку

Отсоединяем от рычага наружной ручки тягу привода замка, как описано выше

Разборка и сборка передней двери

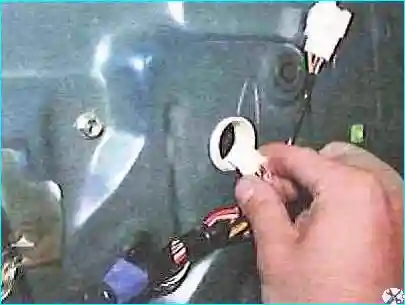

Нажимаем на фиксатор и отсоединяем от замка передней двери колодку проводов

Разборка и сборка передней двери

Выкручиваем три винта крепления замка к панели двери и снимаем замок в сборе с тягами его привода

Разборка и сборка передней двери

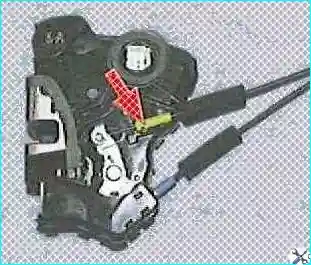

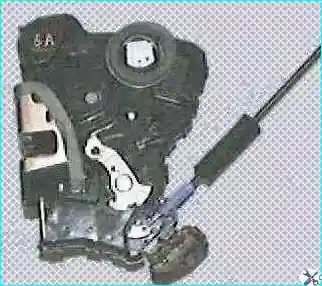

Если замок снимается для замены, отсоединяем от рычагов замка тяги

Для этого выводим наконечник оболочки привода замка из держателя на корпусе замка

Отсоединяем наконечник тяги от рычага замка и снимаем тягу

Разборка и сборка передней двери

Преодолевая сопротивление фиксаторов, отводим облицовку тяги блокировки замка в сторону.

Выводим наконечник оболочки тяги привода замка из держателя на корпусе замка

Отсоединяем наконечник тяги от рычага замка и снимаем тягу

Устанавливаем детали в обратном порядке

Замена ограничителя открывания передней двери

Поднимаем стекло и снимаем обивку передней двери, как описано выше

Разборка и сборка передней двери

Снимаем динамик, как описано выше

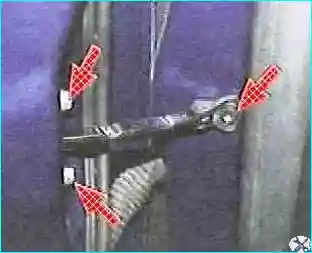

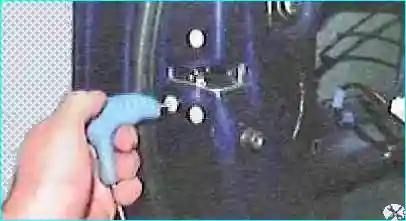

Выкручиваем два болта крепления ограничителя к двери и один болт крепления ограничителя к стойке кузова

Снимаем ограничитель, выведя его через технологическое отверстие в панели двери

Устанавливаем ограничитель в обратном порядке
