Схема системы управления двигателя 1MZ-FE Toyota Camry

Система управления двигателем по показаниям датчиков СУД управляет впрыском и опережением зажигания двигателя

Схема разбита на шесть частей

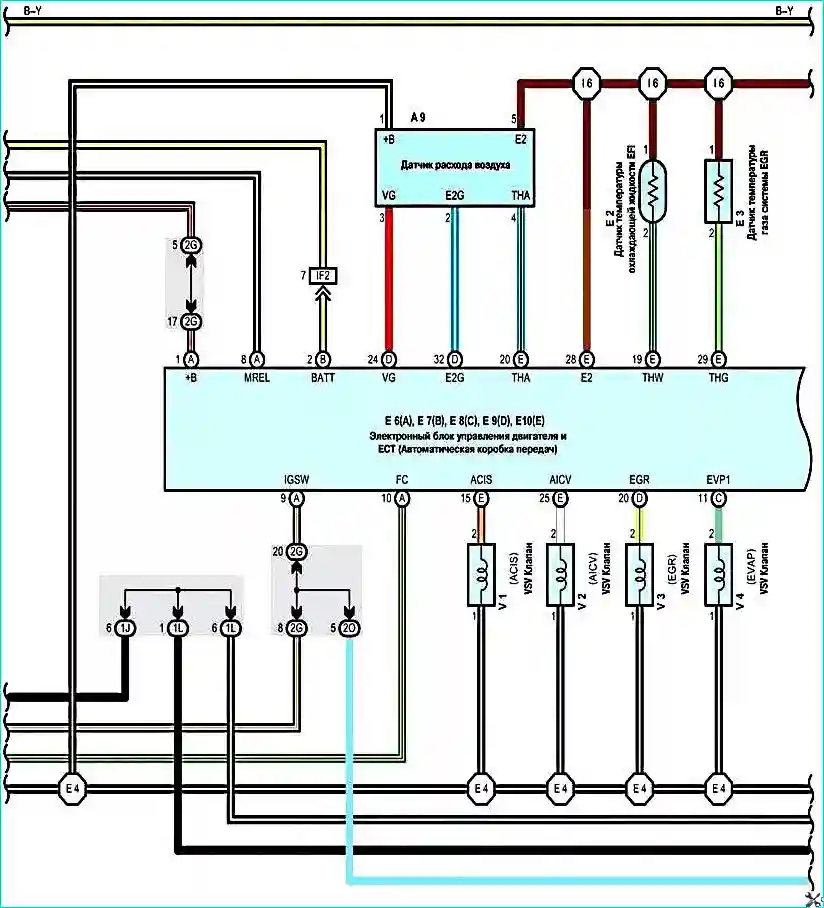

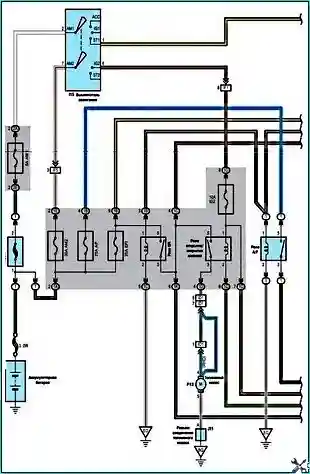

Часть 1

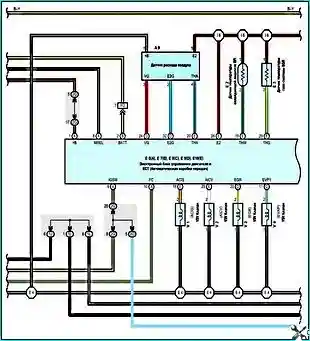

Часть 2

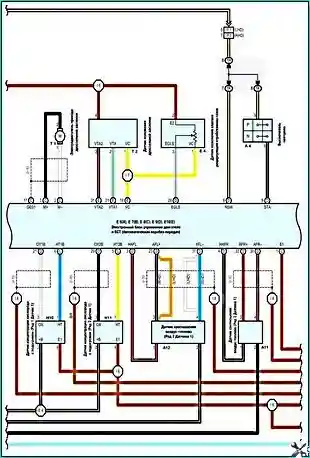

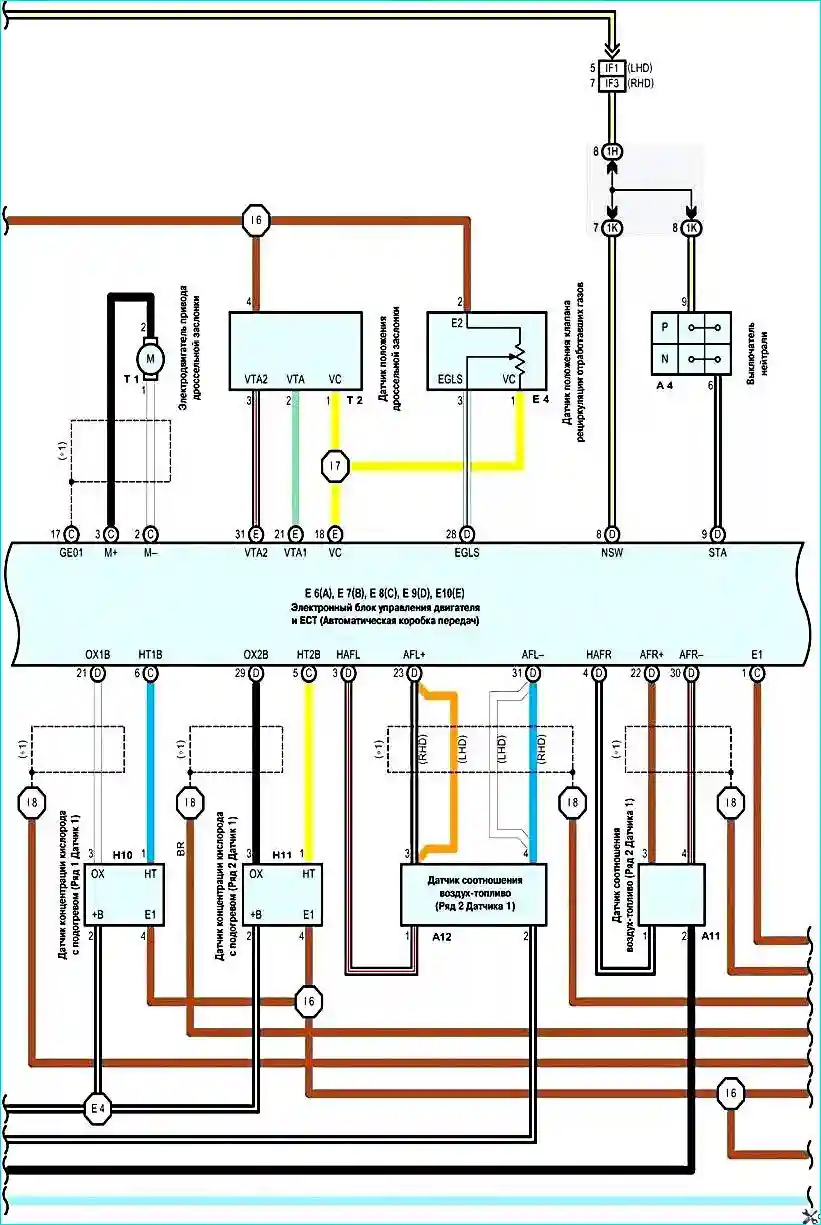

Часть 3

Часть 4

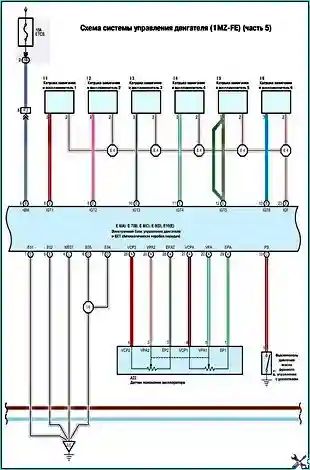

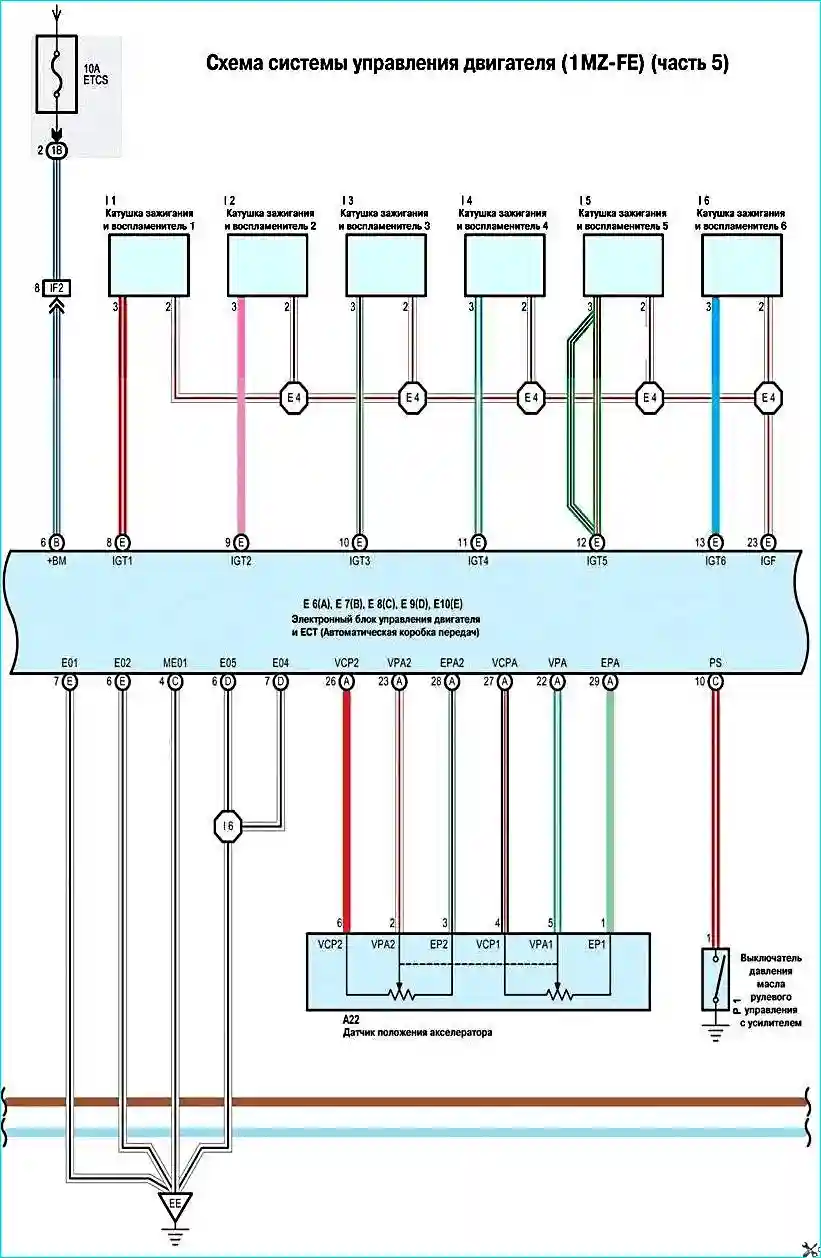

Часть 5
