Топливный модуль снимаем для замены элементов топливного модуля, а также при замене топливного бака

Подготавливаем автомобиль для выполнения задания и снижаем давление в топливной системе, как описано в предыдущей статье

Отсоединяем минусовую клемму аккумулятора

Снятие и разборка топливного модуля автомобиля

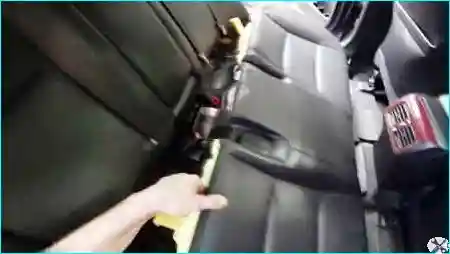

Снимаем подушку заднего сиденья

Снятие и разборка топливного модуля автомобиля

Снятие и разборка топливного модуля автомобиля

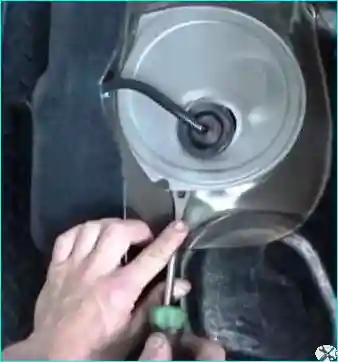

Поддеваем отверткой и снимаем крышку лючка топливного модуля

Снятие и разборка топливного модуля автомобиля

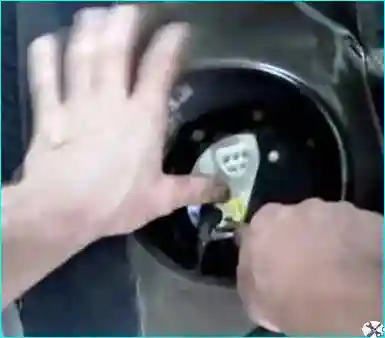

Отсоединяем от топливного модуля колодку жгута проводов, отжав фиксатор

Снятие и разборка топливного модуля автомобиля

Снятие и разборка топливного модуля автомобиля

Снятие и разборка топливного модуля автомобиля

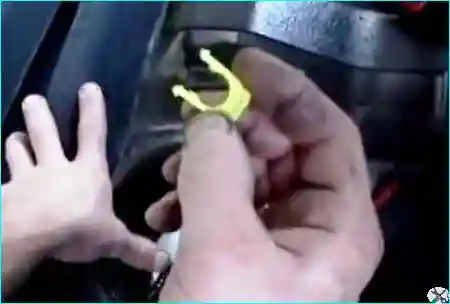

Вынимаем запорную скобу муфты топливопровода и вытягиваем муфту из отверстия топливного модуля

Снятие и разборка топливного модуля автомобиля

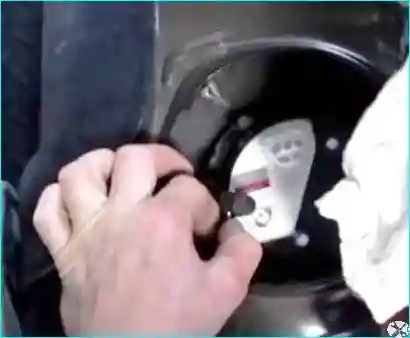

Выкручиваем восемь болтов (болты нужно откручивать аккуратно, чтобы не уронить)

Снятие и разборка топливного модуля автомобиля

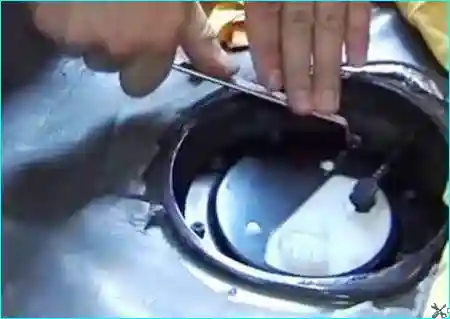

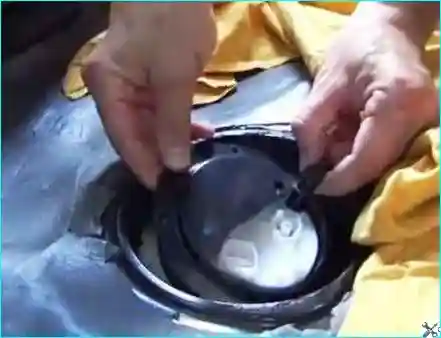

Снимаем прижимное кольцо

Снятие и разборка топливного модуля автомобиля

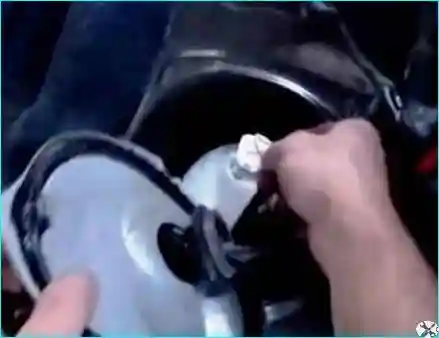

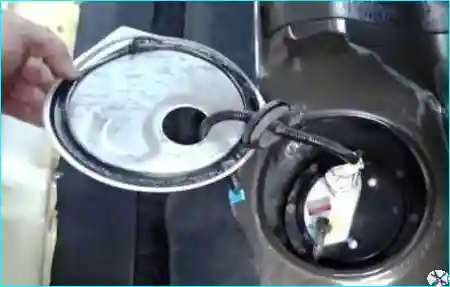

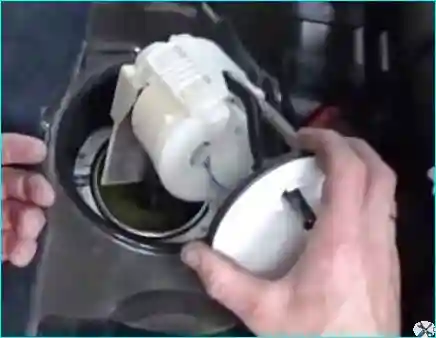

Вынимаем модуль из отверстия топливного бака.

Вынимать модуль нужно осторожно, поворачивая его так, чтобы не повредить или не сместить поплавок датчика указателя уровня топлива

Сливаем топливо из модуля в подготовленную заранее емкость

Снятие и разборка топливного модуля автомобиля

Снимаем с топливного модуля датчик указателя уровня топлива, для этого:

Отсоединяем от фланца топливного модуля колодку проводов датчика уровня топлива

Снятие и разборка топливного модуля автомобиля

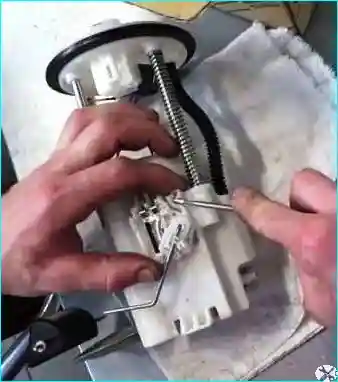

Отстегиваем защелку и снимаем датчик с корпуса топливного модуля

Снятие и разборка топливного модуля автомобиля

Снятие и разборка топливного модуля автомобиля

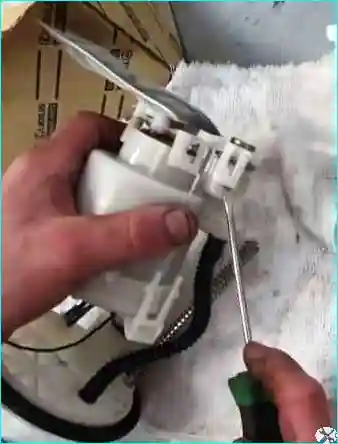

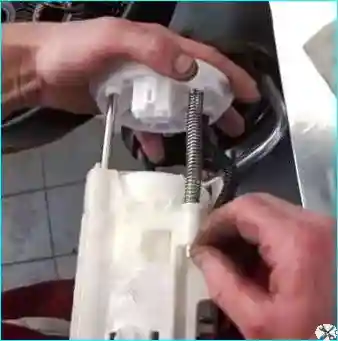

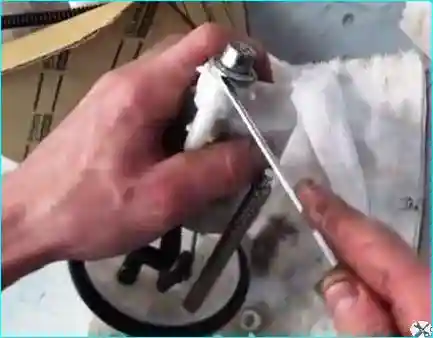

Вынимаем стопорные кольца из направляющих пальцев держателя топливного насоса и выводим оба пальца из отверстий в держателе

Снятие и разборка топливного модуля автомобиля

Снятие и разборка топливного модуля автомобиля

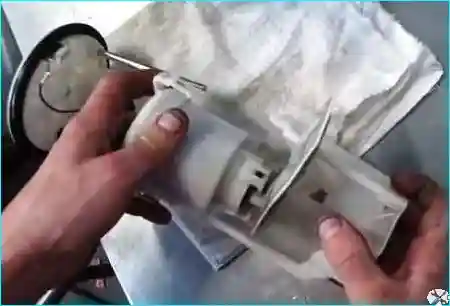

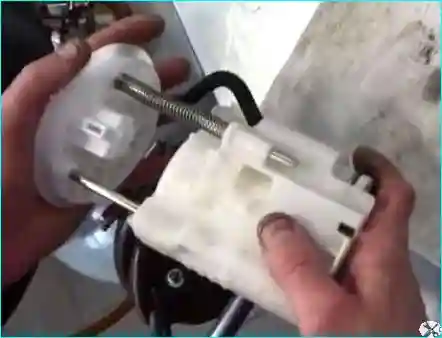

Сжимаем фиксаторы скобы и снимаем держатель топливного насоса с корпуса топливного модуля

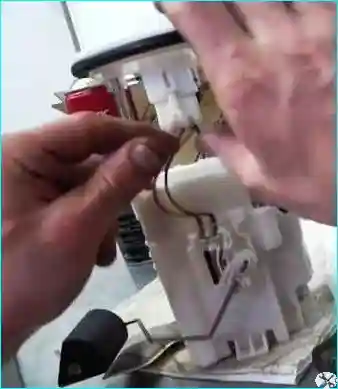

Отсоединяем от фланца топливного модуля верхнюю колодку проводов топливного насоса

Снятие и разборка топливного модуля автомобиля

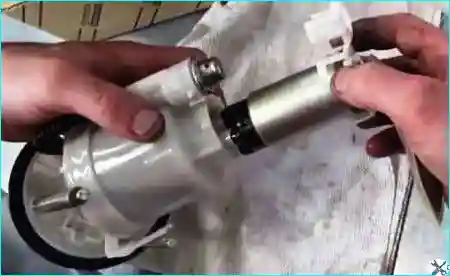

Освобождаем фиксаторы и вынимаем топливный насос из корпуса топливного модуля

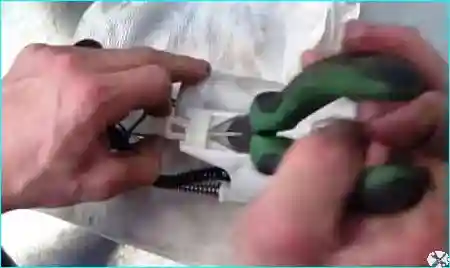

Отсоединяем от топливного насоса колодку проводов, сжав фиксаторы

Вынимаем из топливного насоса уплотнительное кольцо

Устанавливаем топливный насос в обратном порядке

Уплотнительное кольцо насоса заменяем новым

Для снятия регулятора давления топлива

Снятие и разборка топливного модуля автомобиля

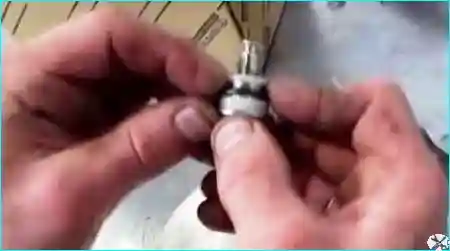

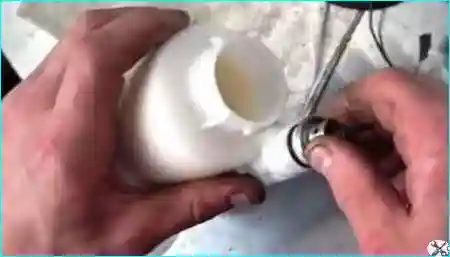

Поддеваем отверткой и вынимаем из корпуса топливного модуля регулятор давления топлива

Снятие и разборка топливного модуля автомобиля

Устанавливаем регулятор в обратной последовательности

Снятие и разборка топливного модуля автомобиля

Перед установкой регулятора заменяем уплотнительные кольца новыми и смазываем смазкой

Замена топливного фильтра

Топливный фильтр рекомендуется заменять через восемь лет эксплуатации или через 80 000 км пробега автомобиля

Учитывая опыт эксплуатации, нужно заменять топливный фильтр через 30000 км пробега автомобиля

Снятие и разборка топливного модуля автомобиля

Освобождаем два фиксатора и снимаем скобу с корпуса топливного модуля

Снятие и разборка топливного модуля автомобиля

Устанавливаем новый фильтр, собираем топливный модуль и устанавливаем на место

После установки модуля проверяем топливную систему на герметичность
