Элементы системы зажигания снимаем для ремонта и для замены
Замену коммутатора и аварийного вибратора мы рассмотрели в предыдущих статьях
Снятие и установка катушки зажигания
Отключаем минусовую клемму аккумулятора

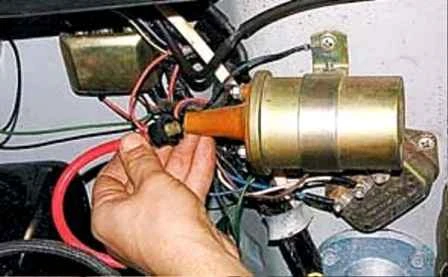

Отсоединяем от катушки высоковольтный провод

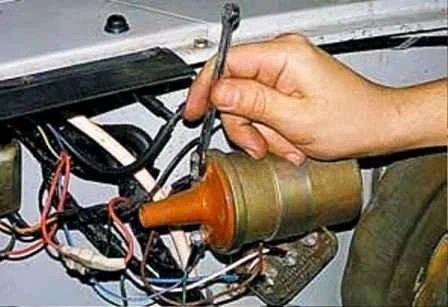

С помощью ключа на 8 откручиваем две гайки и, записав порядок подсоединения проводов, снимаем их наконечники с выводов катушки зажигания

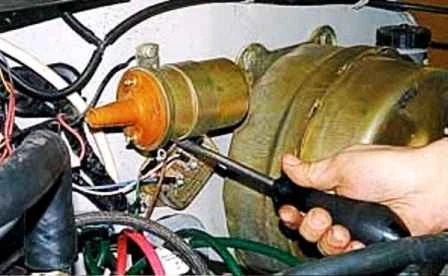

Крестовой отверткой полностью откручиваем нижний винт и на несколько оборотов откручиваем верхний винт крепления катушки
Верхний винт еще крепит наконечник провода «масса»

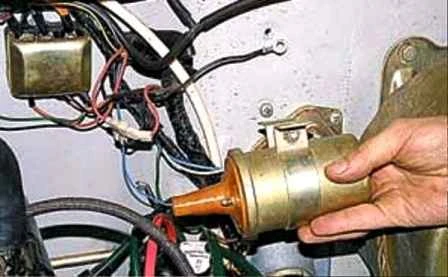

Снимаем катушку
Устанавливаем новую катушку в обратном порядке
Снятие и установка добавочного сопротивления
Отключаем минусовую клемму аккумулятора
Помечаем порядок подсоединения проводов к добавочному сопротивлению

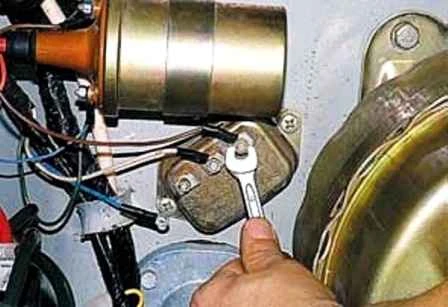

Откручиваем гайку крепления наконечника провода с голубой изоляцией к выводу «+» и отсоединяем его от добавочного сопротивления

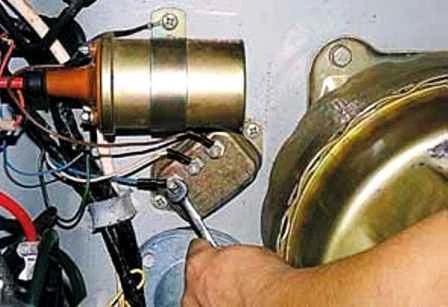

С помощью ключа на 8 откручиваем гайки крепления наконечников двух проводов к добавочному сопротивлению и отсоединяем их

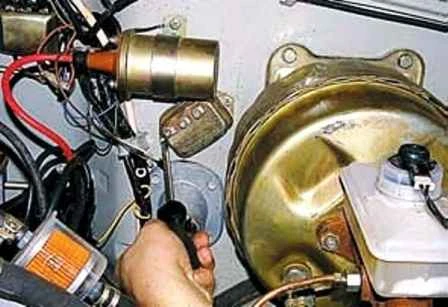

Крестовой отверткой откручиваем два винта крепления добавочного сопротивления к кузову и снимаем сопротивление
Устанавливаем новое сопротивление в обратном порядке
Замена замка зажигания и реле зажигания
Отсоединяем минусовую клемму аккумулятора

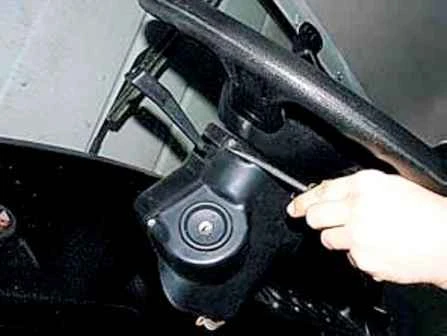

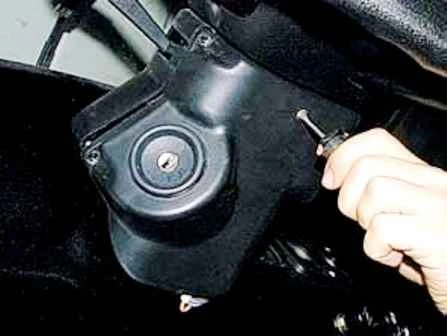

Плоской отверткой откручиваем четыре самореза, соединяющие кожухи рулевой колонки

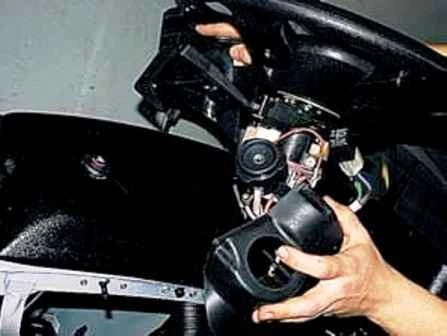

Крестовой отверткой откручиваем саморез крепления нижней части кожуха и снимаем кожух
В его нижней части находится колодка проводов с подсоединенным реле зажигания

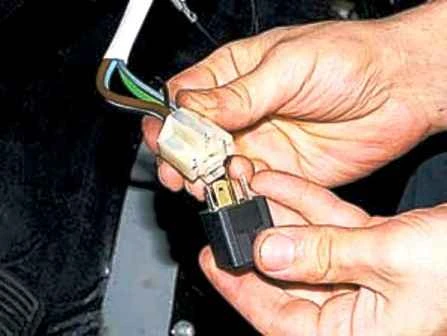

Для замены реле отсоединяем его от колодки проводов и устанавливаем новое

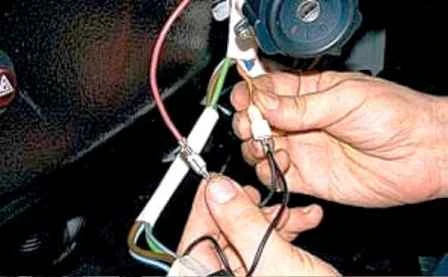

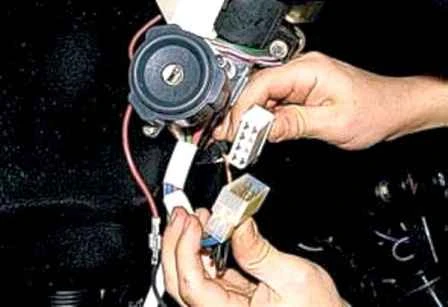

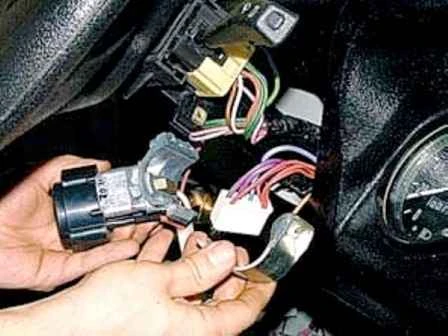

Для снятия выключателя зажигания разъединяем колодку проводов замка зажигания и два разъема реле зажигания

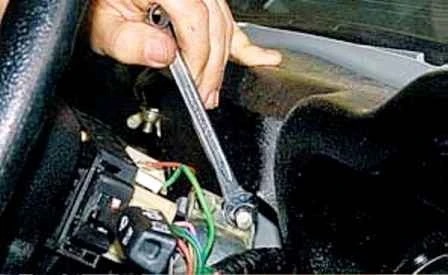

Ключом на 10 откручиваем два специальных (с обламывающимися головками) болта крепления выключателя к рулевой колонке
Если головки болтов сломаны, отвернуть болты можно при помощи зубила
Снимаем выключатель с рулевой колонки

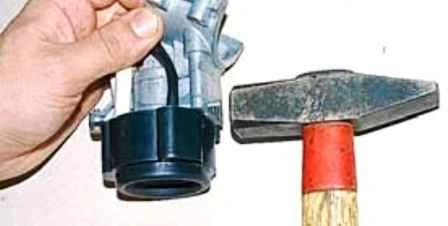

Тонким бородком выбиваем два стопорных штифта

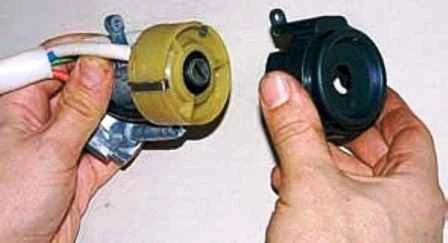

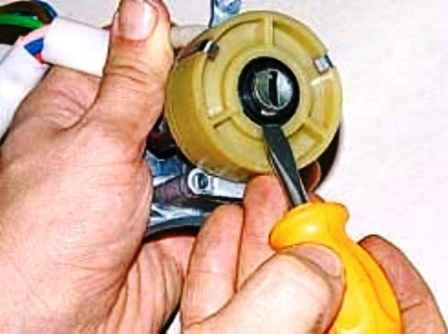

Крестовой отверткой откручиваем винт крепления накладки и снимаем ее

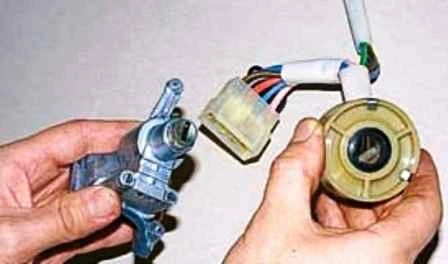

Снимаем контактную группу
Устанавливаем новую контактную группу так, чтобы выступ на личинке замка вошел в паз контактной группы

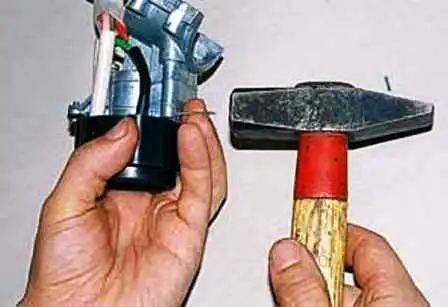

Молотком забиваем штифты в отверстия
Дальнейшую сборку проводим в обратном порядке
