Електронні блоки знімаємо при їх несправності та під час перевірки.
Зняття блоку керування подушками безпеки
Від'єднуємо мінусову клему акумулятора
Знімаємо облицювання тунелю підлоги (стаття - Зняття облицювання тунелю підлоги автомобіля Рено Дастер )

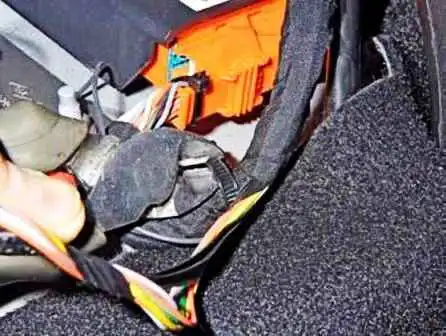

Бокорізами перекушуємо хомут кріплення джгута проводів

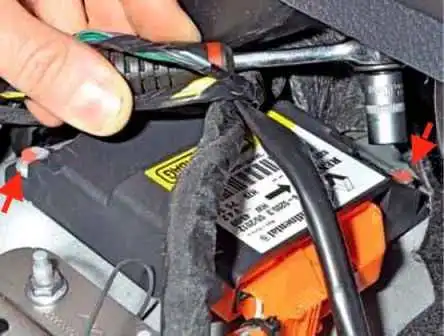

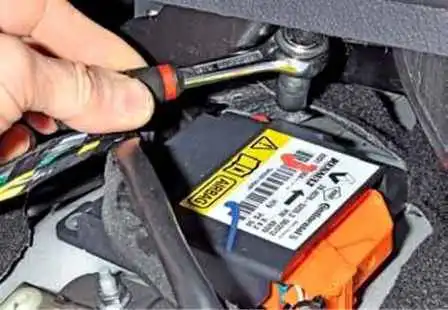

Головкою на 10 відкручуємо два болти кріплення блоку управління
Відводимо убік джгути проводів і відкручуємо головкою на 10 третій болт кріплення блоку

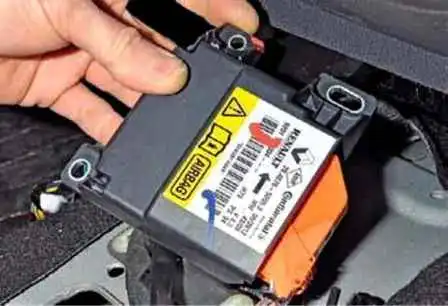

Виводимо блок керування з-під консолі панелі приладів

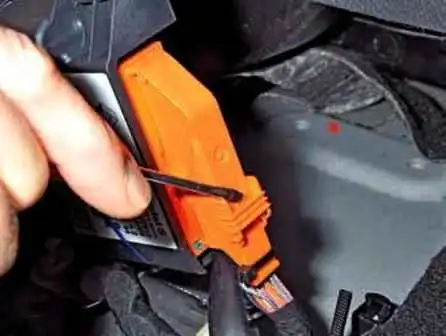

Викруткою натискаємо на фіксатор

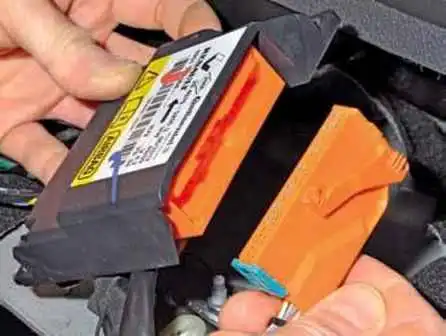

Повернувши запірну скобу колодки проводів, від'єднуємо колодку від роз'єму блоку

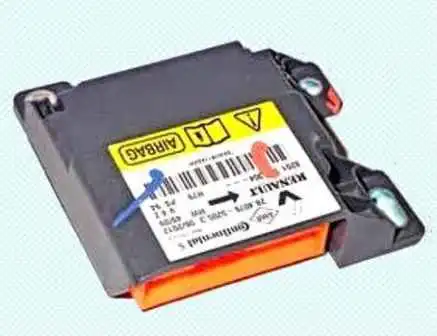

Знімаємо блок керування подушками безпеки.
Встановлюємо блок керування у зворотному порядку.
Зняття комутаційного блоку
Комутаційний блок розташований ліворуч, під панеллю приладів.
Від'єднуємо клему дроту від мінусового виведення акумулятора.
Для наочності показуємо при знятій панелі приладів.
Натискаємо на фіксатор колодки проводів

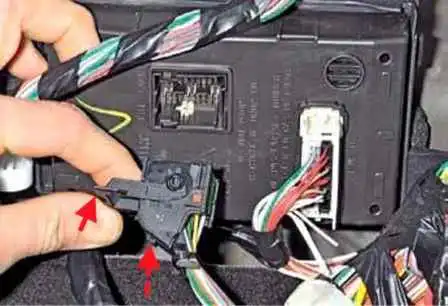

Повернувши скобу фіксатора, від'єднуємо колодку чорного кольору від роз'єму блоку (стрілками показані скоба та фіксатор)
Стиснувши два фіксатори колодки дротів, від'єднуємо колодку білого кольору від роз'єму блоку

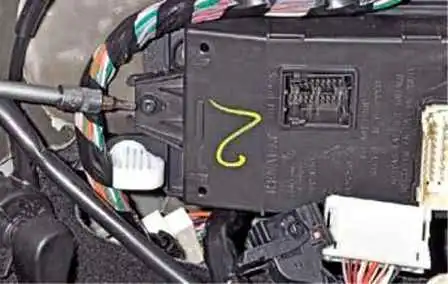

Ключом TorxT-20 відкручуємо саморіз кріплення блоку

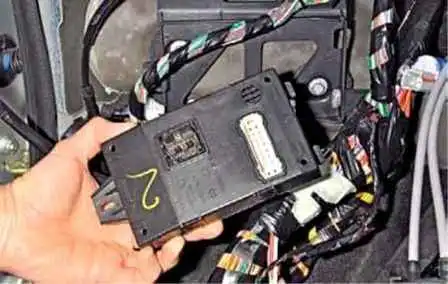

Знімаємо комутаційний блок. Встановлюємо блок у зворотному порядку.
Зняття блоку керування трансмісією автомобіля 4х4
Блок встановлено праворуч під панеллю приладів
Знімаємо панель приладів (стаття – Як зняти панель приладів Renault Duster)

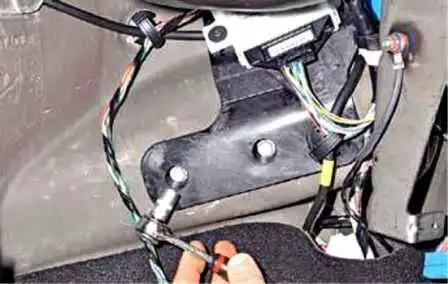

Головкою на 10 відкручуємо два болти кріплення кронштейна блоку

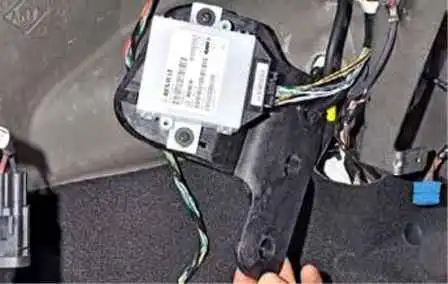

І відпускаємо кронштейн із блоком

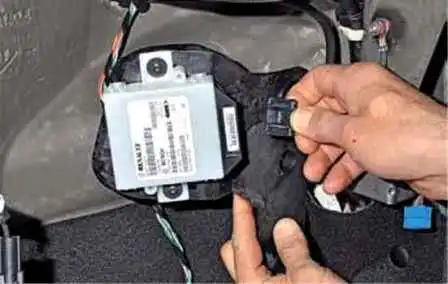

Натиснувши на фіксатор колодки дротів, від'єднуємо колодку від роз'єму блоку
Ключом TorxT-20 відкручуємо два саморізи кріплення блоку та знімаємо блок керування трансмісією.
Встановлюємо блок у зворотному порядку.
Зняття головного пристрою системи звуковідтворення
Від'єднуємо мінусову клему акумулятора
Знімаємо облицювання консолі панелі приладів, відводимо накладку убік, не від'єднуючи колодки дротів від вимикачів, встановлених у накладці

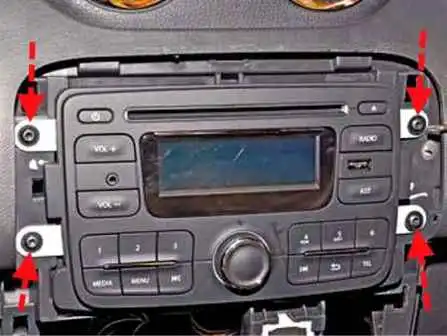

Ключом TorxT-20 відкручуємо чотири саморізи кріплення головного пристрою.
Виводимо головний пристрій із панелі пристрою
Натиснувши на фіксатор колодки антени, від'єднуємо колодку від гнізда головного пристрою

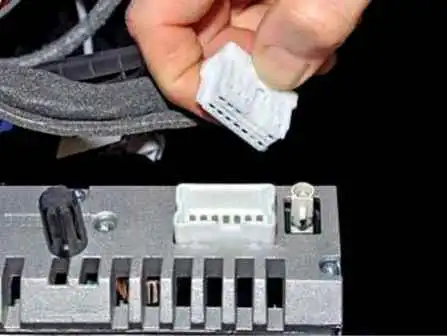

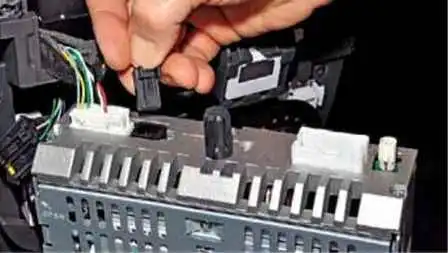

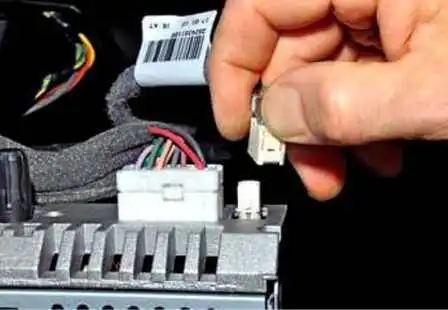

Натиснувши на фіксатор колодки проводів, від'єднуємо 12-контактну колодку білого кольору від гнізда головного пристрою
Натиснувши на фіксатор колодки проводів, від'єднуємо колодку чорного кольору (колодка пульта дистанційного керування аудіосистемою) від гнізда головного пристрою.

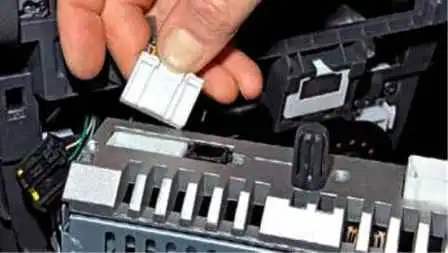

Натиснувши на фіксатор колодки проводів, від'єднуємо 24-контактну колодку білого кольору від роз'єму головного пристрою та знімаємо головний пристрій.
Встановлюємо головний пристрій звуковідтворення у зворотному порядку

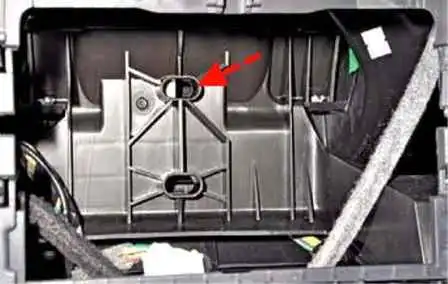

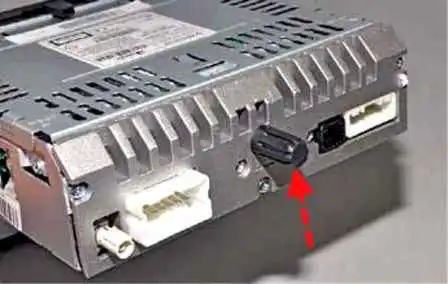

Під час встановлення штифт головного пристрою з одягненою на нього гумовою втулкою повинен увійти в отвір панелі приладів.
